Работа с литиевыми аккумуляторами высокой мощности потенциально опасна! Неправильное подключение может привести к повреждению аккумуляторов, контроллера BMS, а также к возгоранию или взрыву. Внимательно проверяйте полярность всех соединений и избегайте коротких замыканий.
1. Определение типа аккумуляторов
Перед началом работы необходимо четко определить, для какого типа аккумуляторов вы будете использовать вашу BMS плату:
Параметр |
Li-ion / Li-Po |
LiFePO4 |
Номинальное напряжение элемента |
3.6-3.7В |
3.2В |
Напряжение полного заряда элемента |
4.2В |
3.65В |
Напряжение отсечки (минимальное) |
2.5-3.0В |
2.5В |
Напряжение 3S сборки (полный заряд) |
12.6В |
10.95В |
Убедитесь, что версия вашей BMS платы соответствует типу ваших аккумуляторов. Платы для Li-ion и LiFePO4 не взаимозаменяемы из-за разных напряжений срабатывания защиты и параметров балансировки.
2. Необходимые материалы и инструменты
- BMS плата 3S 100A, соответствующая типу ваших аккумуляторов
- Аккумуляторная сборка 3S (три элемента, соединенные последовательно)
- Провода разного сечения:
- Тонкие (0.5-1.0 мм²) для балансировочных соединений
- Толстые (10-25 мм²) для силовых соединений (в зависимости от ожидаемого тока)
- Паяльное оборудование: паяльник с регулируемой температурой, припой, флюс
- NTC термистор 10 кОм (настоятельно рекомендуется для систем с высокими токами)
- Термоусадки разного диаметра для изоляции соединений
- Мультиметр для проверки напряжений и соединений
- Изоляционная лента, двусторонний скотч для фиксации компонентов

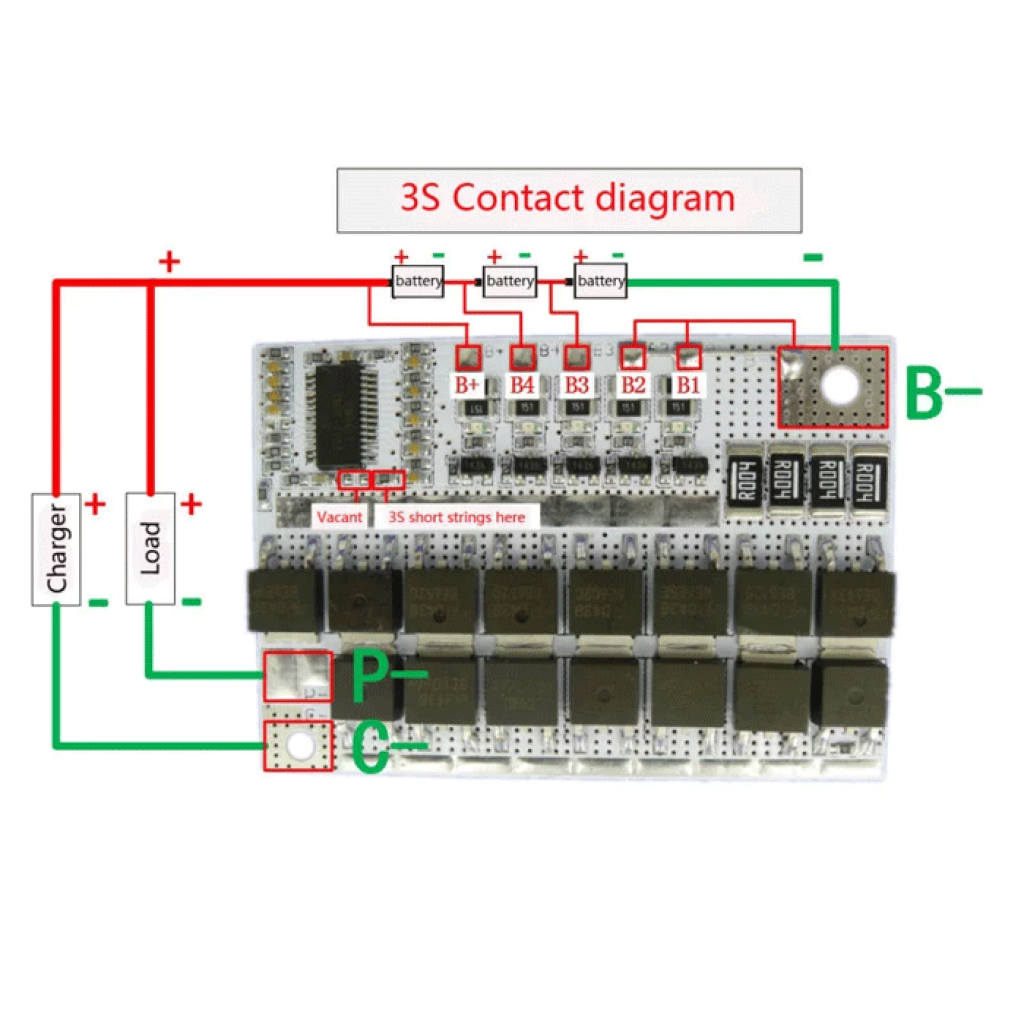

3. Схема подключения 3S BMS
flowchart TB
Battery["Аккумуляторная
сборка 3S"] --- Bplus["B+ (Плюс сборки)"]
Battery --- B2["B2 (между 2+ и 3-)"]
Battery --- B1["B1 (между 1+ и 2-)"]
Battery --- Bminus["B- (Минус сборки)"]
Bplus --> BMS["BMS контроллер 3S"]
B2 --> BMS
B1 --> BMS
Bminus --> BMS
BMS --> Pminus["P- (Нагрузка)"]
BMS --> Cminus["C- (Зарядка)"]
Bplus --> Load["Нагрузка +"]
Pminus --> LoadMinus["Нагрузка -"]
Bplus --> Charger["Зарядное устройство +"]
Cminus --> ChargerMinus["Зарядное устройство -"]
4. Пошаговая инструкция по подключению

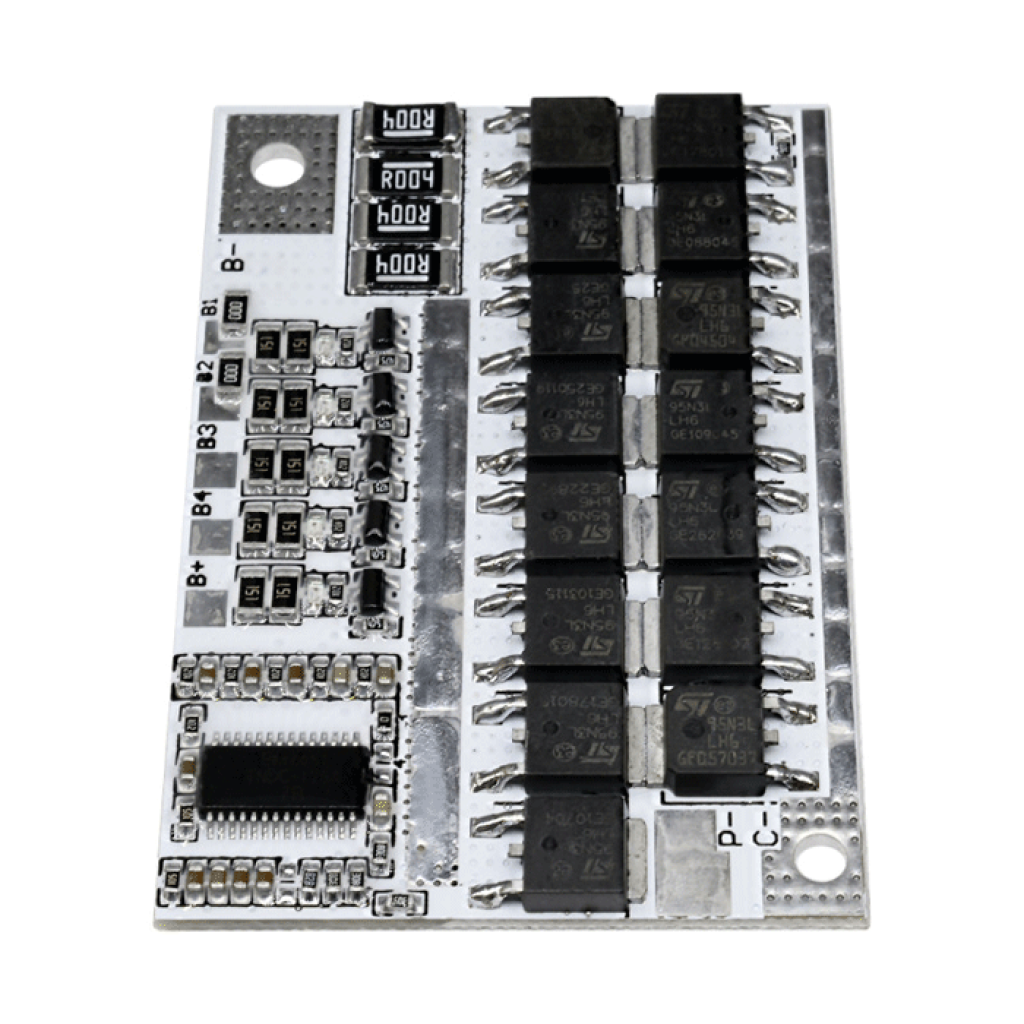

Шаг 1: Подключение балансировочных проводов
Очень важно соблюдать правильную последовательность при подключении балансировочных проводов:
- Найдите на плате контакты, обозначенные как
B-
, B1
, B2
, B3
и B+
.
- Контакт
B-
: Припаяйте провод к минусовому выводу первого (нижнего) аккумулятора сборки.
- Контакт
B1
: Припаяйте провод к точке соединения между первым (+) и вторым (-) аккумуляторами сборки.
- Контакт
B2
: Припаяйте провод к точке соединения между вторым (+) и третьим (-) аккумуляторами сборки.
- Контакт
B+
или B3
: Припаяйте провод к плюсовому выводу третьего (верхнего) аккумулятора сборки.
Балансировочные провода нельзя перепутать - их неправильное подключение может привести к повреждению аккумуляторов или BMS платы! Всегда маркируйте провода и проверяйте подключение мультиметром.

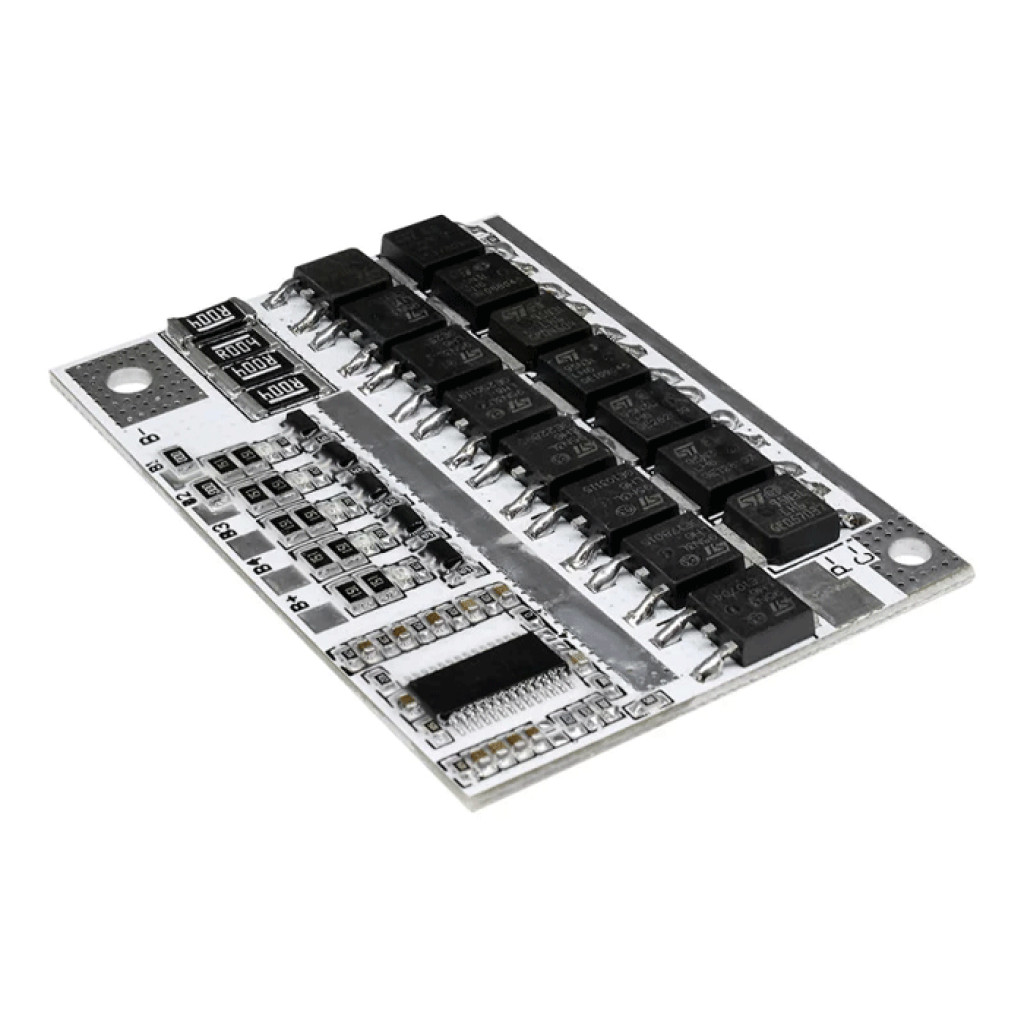

Шаг 2: Подключение силовых проводов
Для работы с токами до 100А используйте провода соответствующего сечения:
- Минусовой выход (P- / DISCHARGE):
- Найдите контакт, обозначенный как
P-
или DISCHARGE
на плате.
- Припаяйте толстый минусовой провод (или подсоедините с помощью болтового соединения, если предусмотрено конструкцией).
- Этот контакт будет минусовым выводом для подключения нагрузки.
- Минусовой вход (C- / CHARGE):
- Найдите контакт, обозначенный как
C-
или CHARGE
на плате.
- Припаяйте толстый минусовой провод для подключения зарядного устройства.
- В некоторых моделях BMS контакты
P-
и C-
могут быть объединены (режим "Common Port").
- Плюсовой вход/выход:
- Плюсовой вывод аккумуляторной сборки (подключенный к
B+
) используется и для зарядки, и для нагрузки.
- Для высоких токов рекомендуется подключать плюсовой провод нагрузки/зарядки непосредственно к плюсовой клемме аккумуляторной сборки, а не только к контакту
B+
на плате.
При работе с высокими токами (около 100А) критически важно использовать проводники достаточного сечения и обеспечивать надежное соединение с минимальным переходным сопротивлением. Рекомендуется использовать многожильные медные провода сечением 16-25 мм².
Шаг 3: Подключение термодатчика (настоятельно рекомендуется)
- Найдите на плате контакты, обозначенные как
NTC
, T
или TEMP
.
- Припаяйте к ним выводы NTC термистора на 10 кОм (полярность не имеет значения).
- Расположите сам термистор так, чтобы он имел хороший тепловой контакт с аккумуляторной сборкой, желательно в точке между элементами.
- Зафиксируйте термистор термопастой или термоклеем для обеспечения должного теплового контакта.
5. Выбор режима подключения
В зависимости от потребностей вашей системы вы можете выбрать один из следующих режимов подключения:
flowchart TB
subgraph SamePort["Same Port (Общий порт)"]
BMSC["BMS контроллер"] --- BplusC["B+"]
BMSC --- BminusC["B-"]
BMSC --- CPminusC["C-"]
BplusC --> LoadC["Плюс нагрузки и зарядки"]
CPminusC --> LoadMinusC["Минус нагрузки и зарядки"]
BatteryC["Аккумулятор +"] --> BplusC
BatteryMinusC["Аккумулятор -"] --> BminusC
end
subgraph SplitPort["Split Port (Раздельные порты)"]
BMSS["BMS контроллер"] --- BplusS["B+"]
BMSS --- BminusS["B-"]
BMSS --- CminusS["C-"]
BMSS --- PminusS["P-"]
BplusS --> LoadS["Плюс нагрузки"]
BplusS --> ChargerS["Плюс зарядки"]
PminusS --> LoadMinusS["Минус нагрузки"]
CminusS --> ChargerMinusS["Минус зарядки"]
BatteryS["Аккумулятор +"] --> BplusS
BatteryMinusS["Аккумулятор -"] --> BminusS
end
- Same Port (Общий порт):
- Используйте площадку C- для подключения как минусового провода зарядного устройства, так и минусового провода нагрузки.
- Плюсовые провода зарядного устройства и нагрузки подключаются к основному плюсу батареи.
- Split Port (Раздельные порты):
- Подключите минусовой провод зарядного устройства к C-.
- Подключите минусовой провод нагрузки к P-.
- Плюсовые провода зарядного устройства и нагрузки подключаются к основному плюсу батареи.
Совет: Для токов, близких к максимальным, рекомендуется подключать плюсовые провода зарядки/нагрузки непосредственно к основной плюсовой клемме аккумуляторной сборки, а не только к малой площадке B+ на плате BMS.
6. Проверка подключения
После завершения всех соединений обязательно выполните проверку системы:
- Проверка балансировочных линий:
- Измерьте напряжение между соседними балансировочными контактами:
B-
и B1
, B1
и B2
, B2
и B+
.
- Каждое напряжение должно соответствовать напряжению одного аккумуляторного элемента (3.0-4.2В для Li-ion, 2.5-3.65В для LiFePO4).
- Проверка общего напряжения:
- Измерьте напряжение между
B-
и B+
.
- Для 3S Li-ion напряжение должно быть примерно 9.0-12.6В.
- Для 3S LiFePO4 напряжение должно быть примерно 7.5-10.95В.
- Проверка защиты:
- Измерьте напряжение между
P-
и B+
.
- Если напряжения нет, возможно, BMS находится в защитном режиме. Попробуйте перезапустить плату, подключив зарядное устройство.
7. Подключение зарядного устройства
Для зарядки 3S аккумуляторной сборки необходимо использовать соответствующее зарядное устройство:
- Для Li-ion/Li-Po (3S): Зарядное устройство CC/CV с выходным напряжением 12.6В.
- Для LiFePO4 (3S): Зарядное устройство CC/CV с выходным напряжением 10.95В.
Использование неподходящего зарядного устройства (например, зарядного для свинцово-кислотных аккумуляторов) может привести к перезаряду, повреждению аккумуляторов или даже к пожару! Всегда используйте зарядное устройство, специально предназначенное для вашего типа аккумуляторов.
- Подключите плюсовой вывод зарядного устройства к плюсовому выводу аккумуляторной сборки (или контакту
B+
).
- Подключите минусовой вывод зарядного устройства к контакту
C-
на BMS плате.
- Включите зарядное устройство и убедитесь, что процесс зарядки начался.
8. Практические примеры применения
Аккумуляторная батарея для электровелосипеда:
- Соберите 3S аккумуляторную сборку из высокотоковых элементов Li-ion 18650, используя надежные соединения (точечная сварка рекомендуется вместо пайки).
- Подключите BMS в режиме раздельных портов для максимальной производительности.
- Расположите NTC термистор непосредственно между аккумуляторными элементами.
- Для подключения к контроллеру двигателя используйте силовые провода с разъемами, рассчитанными на ток 100А.
- Поместите всю сборку в прочный водонепроницаемый корпус с отверстиями для вентиляции.
Резервное питание для солнечной системы:
- Используйте LiFePO4 аккумуляторы для длительного срока службы и повышенной безопасности.
- Подключите несколько аккумуляторных сборок 3S параллельно через BMS модули.
- Добавьте внешний контроллер заряда от солнечных панелей, совместимый с напряжением LiFePO4.
- Внедрите дополнительные защитные меры: предохранители, разъединители, датчики температуры и напряжения.
9. Рекомендации по безопасности
- Всегда используйте правильную версию BMS контроллера для вашего типа аккумуляторов (Li-ion или LiFePO4).
- При работе с высокими токами (около 100А) обеспечьте должное охлаждение BMS платы и аккумуляторной сборки.
- Защитите систему от короткого замыкания, установив предохранители соответствующего номинала в силовые цепи.
- Обеспечьте надежную изоляцию всех соединений и контактов для предотвращения случайных коротких замыканий.
- Регулярно проверяйте систему на наличие признаков перегрева, коррозии или механических повреждений.
- Размещайте литиевые аккумуляторные сборки в негорючих корпусах с вентиляцией.
- Не превышайте максимальные токи заряда и разряда, рекомендованные производителем аккумуляторов.
10. Поиск и устранение неисправностей
Проблема |
Возможные причины |
Решение |
BMS не активируется |
- Неправильное подключение
- Защитное отключение
- Низкое напряжение аккумулятора
|
- Проверьте все соединения
- Попробуйте подключить зарядное устройство
- Измерьте напряжение на каждом элементе
|
Система отключается под нагрузкой |
- Перегрузка по току
- Срабатывание термозащиты
- Низкое напряжение одного из элементов
|
- Уменьшите ток нагрузки
- Улучшите охлаждение
- Проверьте и сбалансируйте аккумуляторы
|
Один из элементов не заряжается |
- Обрыв балансировочного провода
- Поврежденный элемент
- Проблема с BMS
|
- Проверьте балансировочные соединения
- Проверьте сопротивление элемента
- Замените поврежденный элемент
|
Если вы не уверены в правильности диагностики или ремонта системы, обратитесь к специалисту. Неправильные действия могут привести к повреждению оборудования или создать опасную ситуацию.
