Подайте вход 4.5–28V DC на IN+ / IN−. Без нагрузки подключите мультиметр к OUT+ / OUT− и очень медленно подкрутите подстроечный резистор до нужного напряжения (например 5.10V). Только после этого подключайте устройство. Важно: это Step-Down — он только понижает напряжение.

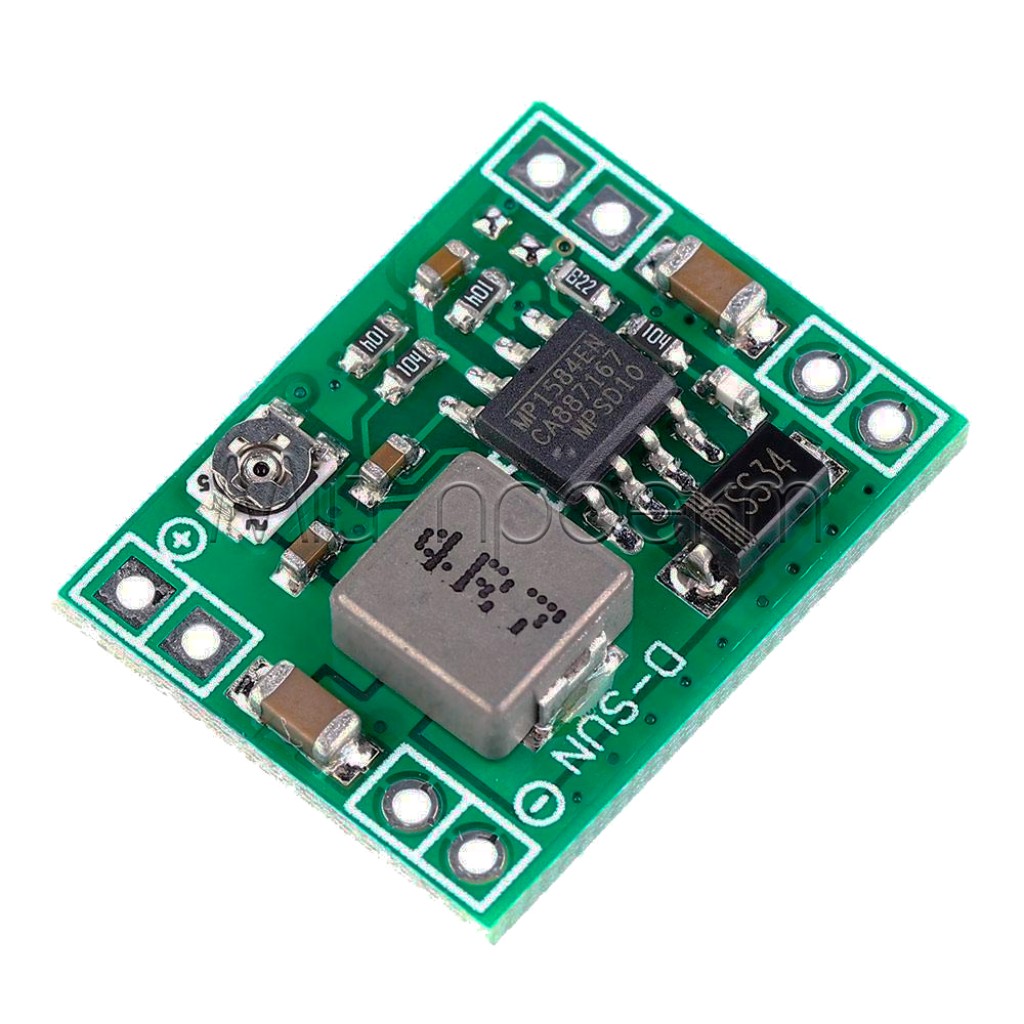

Как подключить регулируемый MP1584EN понижающий преобразователь?
Последовательность простая, но есть один коварный момент: регулировка очень чувствительная, поэтому «крутить вслепую» — плохая идея.
-
Подготовьте провода и полярность Припаяйте/подключите источник питания к
IN+(плюс) иIN-(минус). Полярность здесь не прощает ошибок. -
Подключите мультиметр к выходу (БЕЗ нагрузки) Переключите мультиметр в режим DC V и подключите щупы к
OUT+иOUT-. -
Подайте питание на вход Включите источник. На мультиметре появится текущее выходное напряжение.
-
Выставьте нужное напряжение Маленькой отверткой очень медленно подкручивайте подстроечный резистор. Делайте микро-движения и постоянно смотрите на мультиметр.
-
Проверьте еще раз и подключайте нагрузку Когда на выходе стабильно нужное значение — подключайте ваше устройство к
OUT+иOUT-. -
Проверьте под нагрузкой Измерьте напряжение с подключенным устройством. Небольшое «проседание» возможно — при необходимости немного подкорректируйте.
Настраивайте без нагрузки. Один резкий поворот — и вместо 5V на выходе может появиться значительно больше. Микроконтроллер такое не оценит.

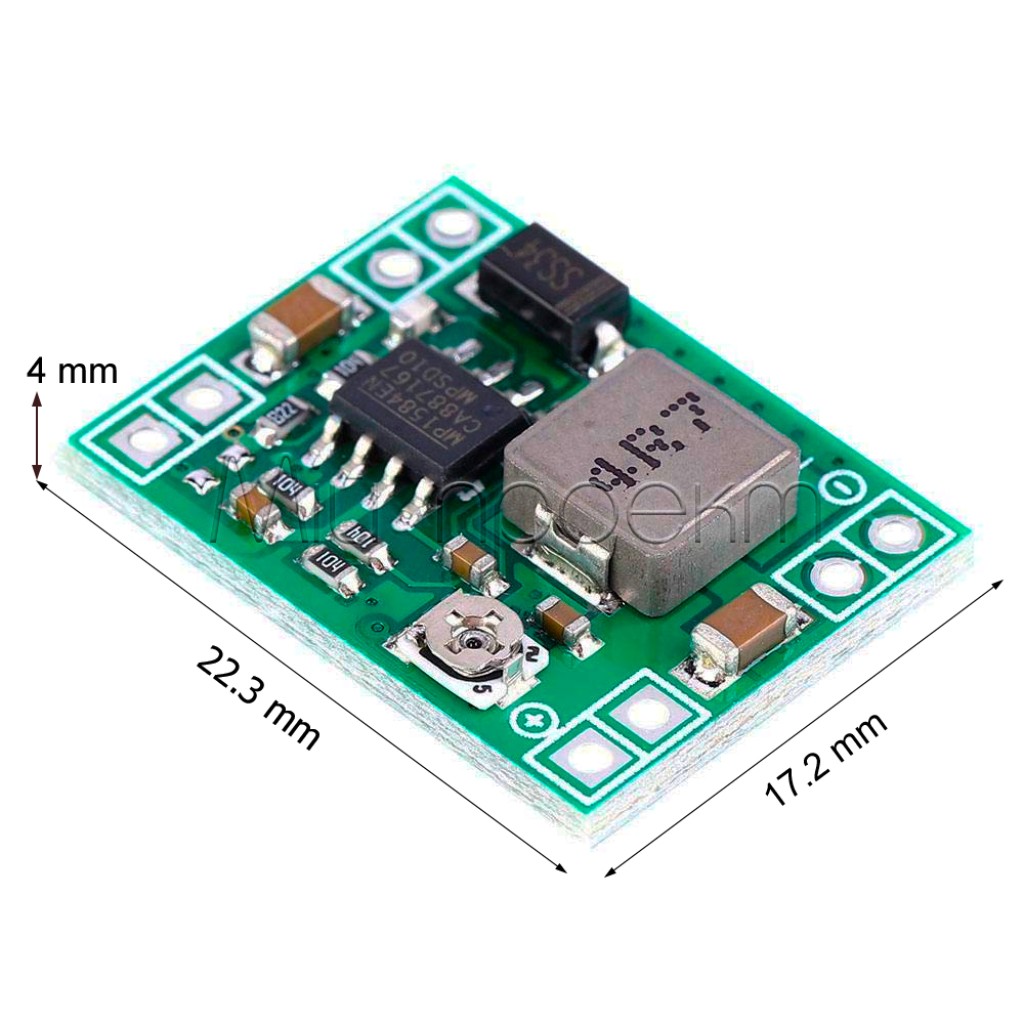

Распиновка MP1584EN: что означают IN/OUT контакты?

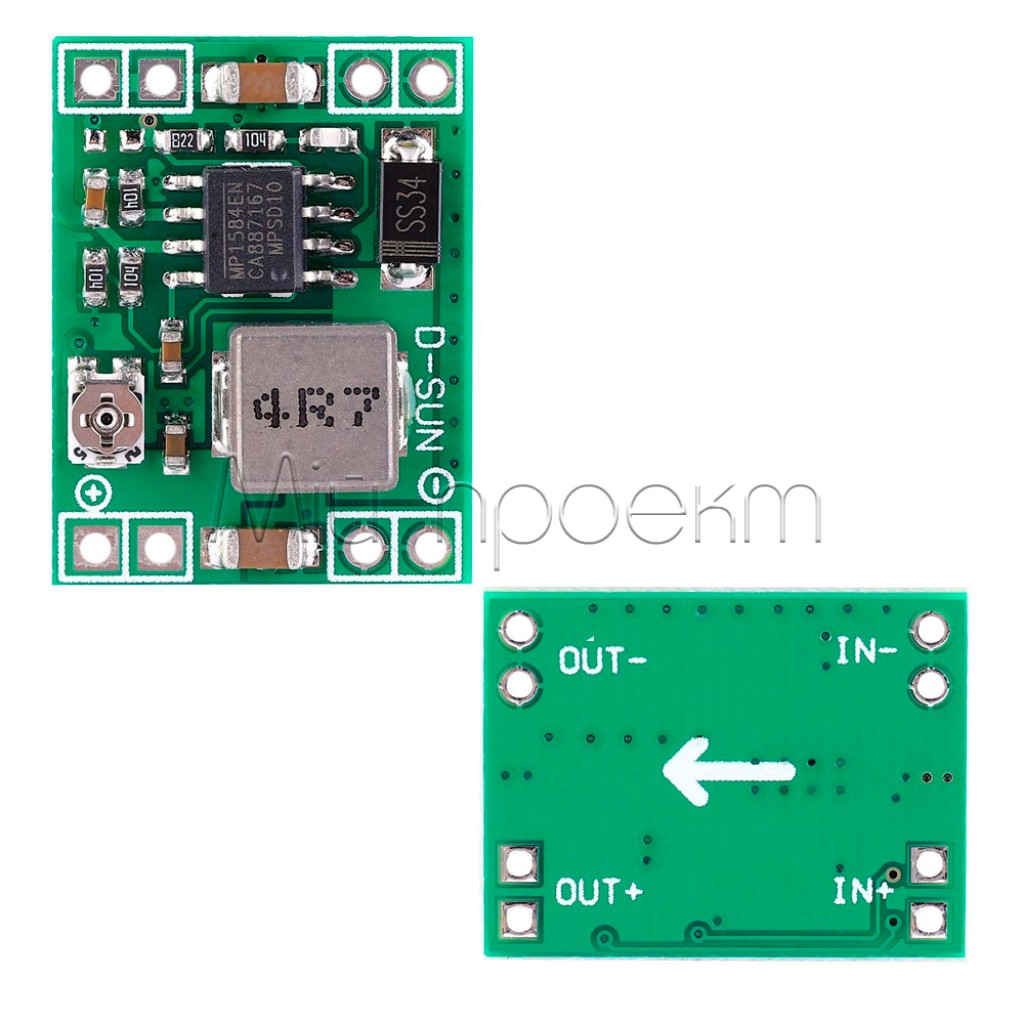

На большинстве плат этого типа есть 4 основных контакта: вход питания и выход к нагрузке. Земля (GND) общая.
flowchart LR PWR["Источник DC
4.5-28V"] --> INP["IN+ (плюс)"] PWR --> INN["IN- (GND)"] INP --> MOD["MP1584EN
Step-Down"] INN --> MOD MOD --> OUTP["OUT+ (плюс)"] MOD --> OUTN["OUT- (GND)"] OUTP --> LOAD["Нагрузка
ESP32 / Arduino / FPV"] OUTN --> LOAD
Описание контактов
- IN+
- Положительный вход питания (4.5–28V DC)
- IN−
- Отрицательный вход (GND), общая земля
- OUT+
- Положительный выход стабилизированного напряжения (регулируется)
- OUT−
- Отрицательный выход (GND), общая земля с IN−
Короткие и толстые провода — ваши друзья: для токов 1–2А держите провода максимально короткими, иначе часть напряжения «потеряется» по дороге.

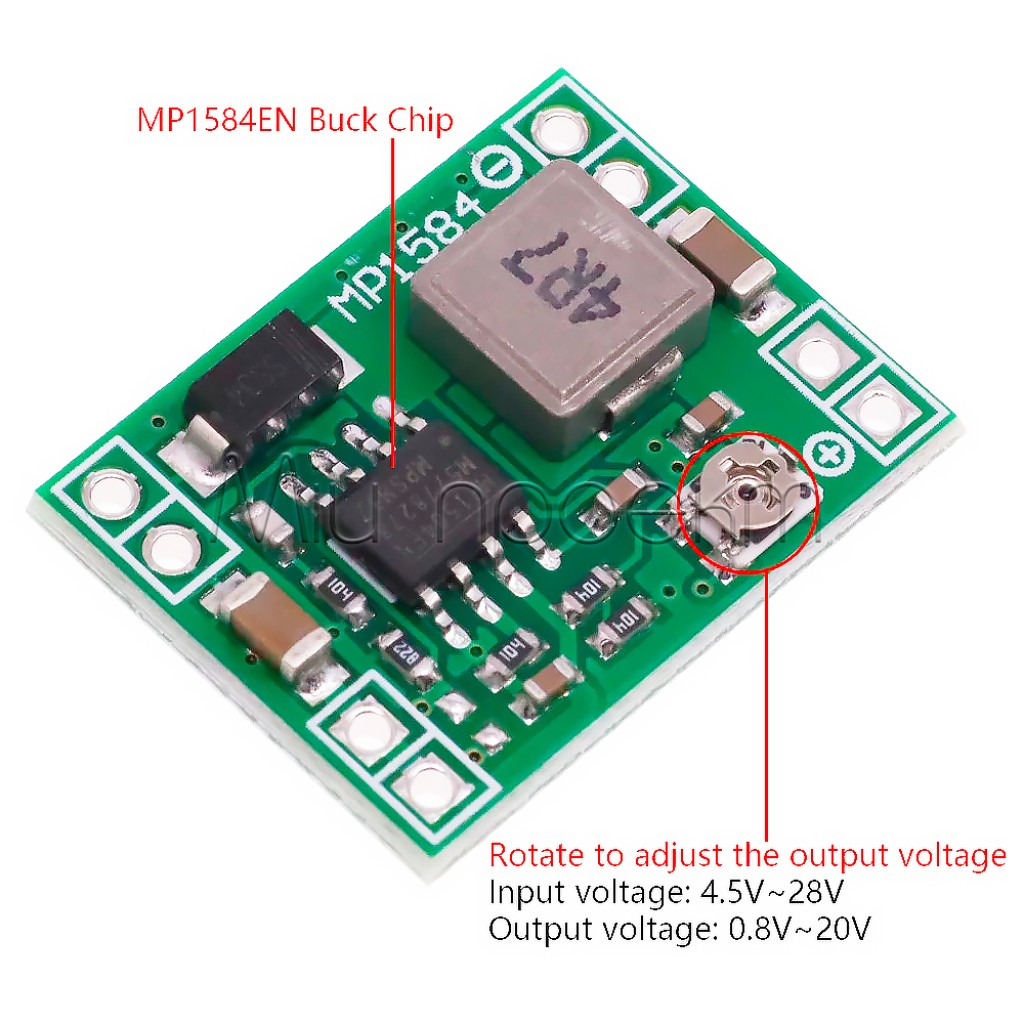

Как безопасно выставить 3.3V / 5V / 9V на MP1584EN?
Этот модуль с однооборотным подстроечным резистором. Он реагирует очень резко, поэтому подход «кручу как громкость» здесь не работает.
-
Начните с минимального риска Перед тонкой настройкой выставьте напряжение немного ниже цели (например 4.8V для цели 5.0V), а затем поднимайте малыми шагами.
-
Движения — микроскопические Крутите отвертку буквально «на волосок». После каждого движения — пауза 1–2 секунды и проверка показаний мультиметра.
-
Фиксация настройки Чтобы резистор случайно не сдвинулся, после настройки можно поставить маленькую каплю лака/клея на сам винт (без фанатизма, мы же не заливаем его «навсегда»).
Проверка перед первым запуском: если вы питаете 3.3V логику (ESP8266/ESP32) — проверьте выход дважды. Для таких плат «немного больше» часто означает «немного дыма».
Как оценить ток и нагрев MP1584EN в реальном проекте?
В Step-Down преобразователе входной ток обычно меньше выходного, но все зависит от напряжений и КПД. Для подбора источника питания удобно пользоваться оценкой ниже.
Iвх ≈ (Vвых × Iвых) / (Vвх × КПД)
Для быстрых прикидок можно брать КПД в пределах 0.85–0.95 (он меняется от режима и нагрузки).
| Задача | Vвх | Vвых | Iвых | Iвх (КПД 90%) |
|---|---|---|---|---|
| 12V → 5V (микроконтроллер + периферия) | 12V | 5V | 2A | ~0.93A |
| 19V (ноутбук) → 9V (роутер) | 19V | 9V | 1A | ~0.53A |
| 24V → 12V (система/датчики) | 24V | 12V | 1.5A | ~0.83A |
Практическое правило: если модуль горячий настолько, что «палец не терпит» — уменьшайте ток или добавляйте охлаждение/обдув. В тесном корпусе тепло отводится хуже.
Как уменьшить пульсации и помехи на выходе?
Для чувствительных устройств (радиомодули, аудио, микроконтроллеры с Wi-Fi пиками) иногда полезно добавить фильтрацию «рядом с нагрузкой».
-
Добавьте конденсаторы ближе к потребителю Поставьте на выходе возле нагрузки электролит/полимер 100–470 мкФ + керамику 0.1 мкФ параллельно. Чем короче провода — тем лучше эффект.
-
Сделайте «землю» правильно Не ведите GND тонким длинным проводом «в обход планеты». Лучше коротко и по делу, иначе сам провод становится антенной.
-
Разнесите силовую и сигнальную части Держите DC-DC подальше от антенн/приемников. Если места мало — иногда спасает экранирование.
Частые вопросы и устранение проблем (MP1584EN Adjustable)
Почему на выходе напряжение «скачет», когда я прикасаюсь отверткой?
Подстроечный резистор очень чувствителен, а контакт отвертки может создавать микросмещение. Делайте маленькие движения, не давите, и давайте напряжению стабилизироваться 1–2 секунды после каждого подкручивания.
Почему не получается получить 12V с 12V на входе?
Потому что это Step-Down. Для стабильной работы нужен запас по входу (headroom). Если вход почти равен выходу, под нагрузкой напряжение будет «проседать».
Модуль греется — это нормально?
Легкий нагрев — нормальный. Сильный нагрев обычно означает: слишком большой ток, плохой теплообмен (закрытый корпус), или большая разница напряжений при высокой нагрузке. Решение: уменьшить ток, добавить обдув/радиатор, укоротить провода.
Как «зафиксировать» настройку, чтобы не сбилась?
После точной настройки поставьте маленькую каплю лака/клея на винт резистора. Это уменьшает шанс случайного сдвига от вибрации или прикосновения.
Есть «шум»/помехи в радио или видео — что делать?
Попробуйте: 1) добавить выходные конденсаторы возле нагрузки, 2) разнести DC-DC и антенны, 3) укоротить провода, 4) при необходимости — экранирование или дополнительный LC-фильтр (если у вас есть опыт).
