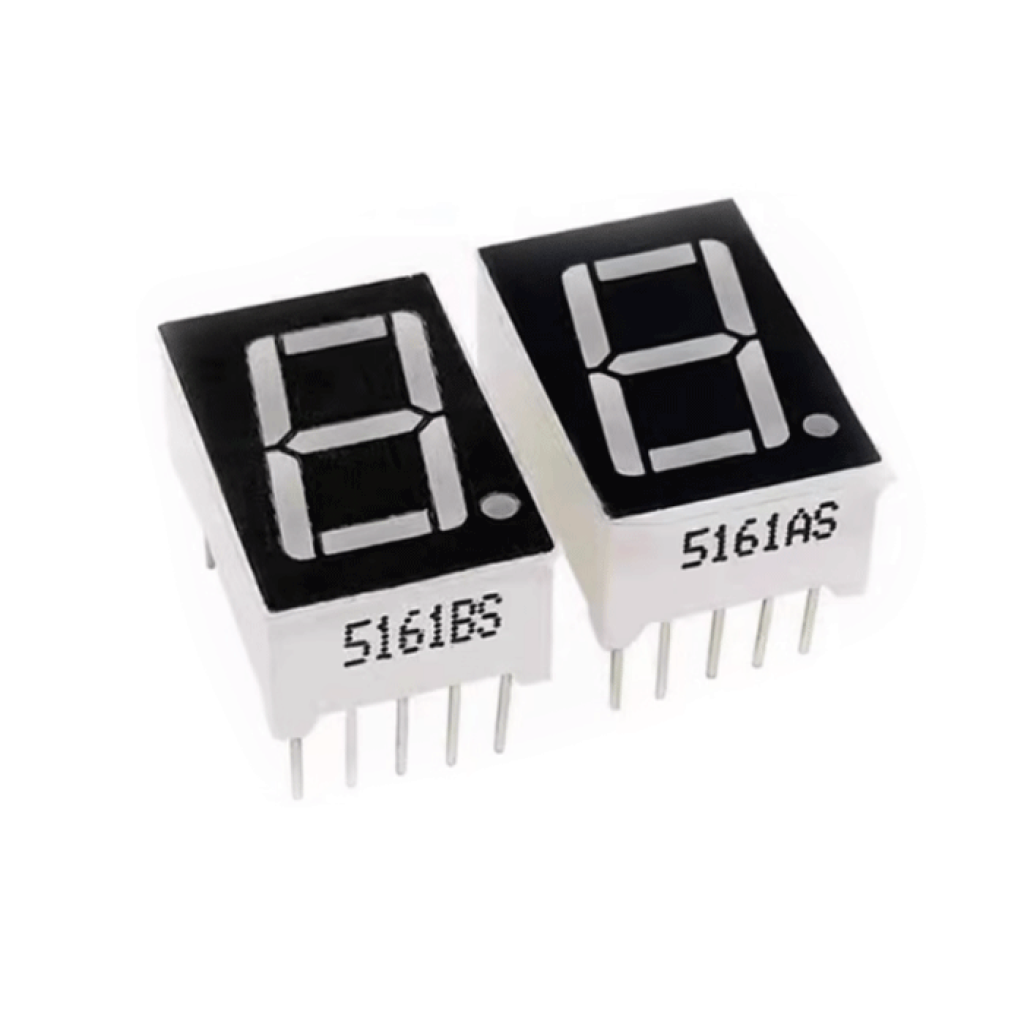

Кратко о 5161AS / 5161BS
5161AS / 5161BS — одноразрядный 7-сегментный светодиодный индикатор с красным свечением, цифрой высотой 0,56 дюйма и отдельной десятичной точкой. Он подходит для счетчиков, таймеров, измерительных приборов и учебных схем с микроконтроллером.
Ключевые характеристики
- Тип
- 7-сегментный LED-индикатор, 1 цифра и десятичная точка
- Модификации
- 5161AS — общий катод; 5161BS — общий анод [1][2]
- Цвет свечения
- красный
- Высота цифры
- 0,56 дюйма, приблизительно 14,2 мм

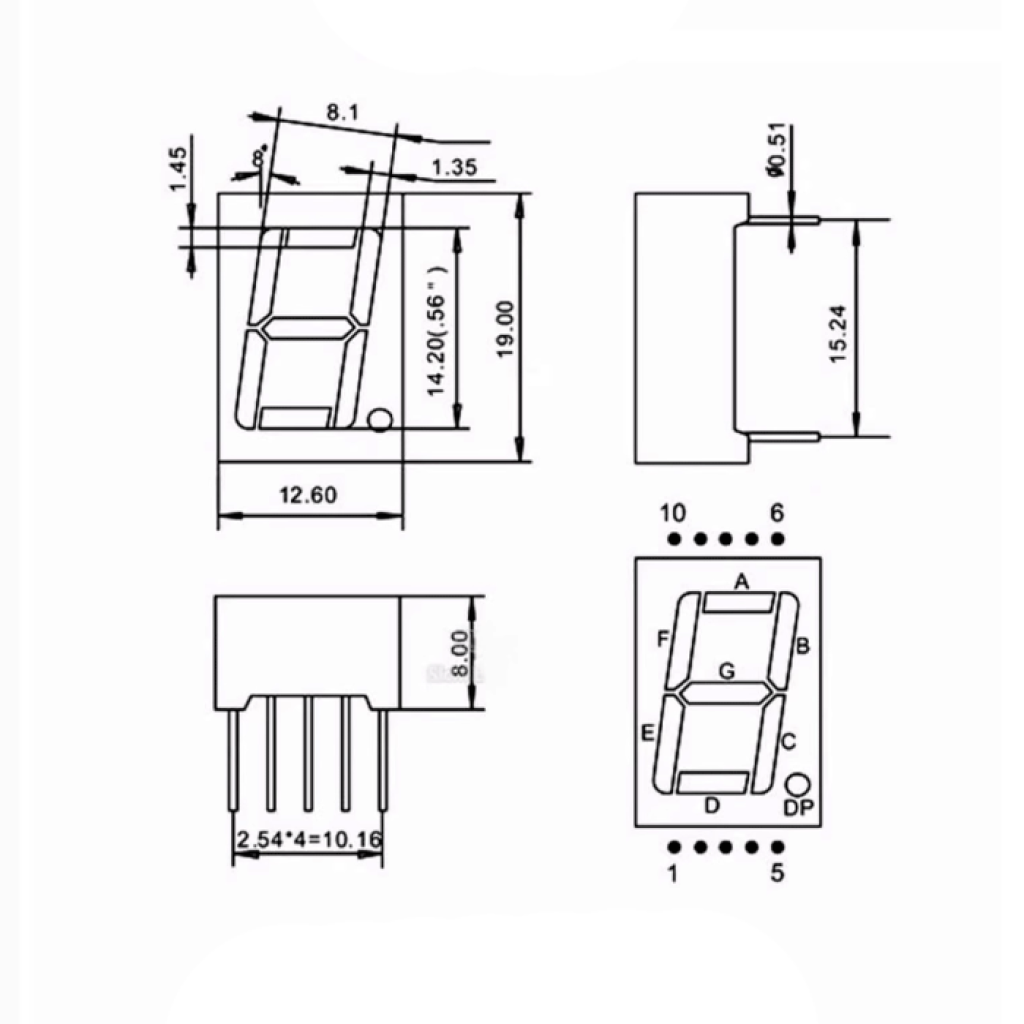

- Размеры корпуса
- 19 × 12,6 × 8 мм

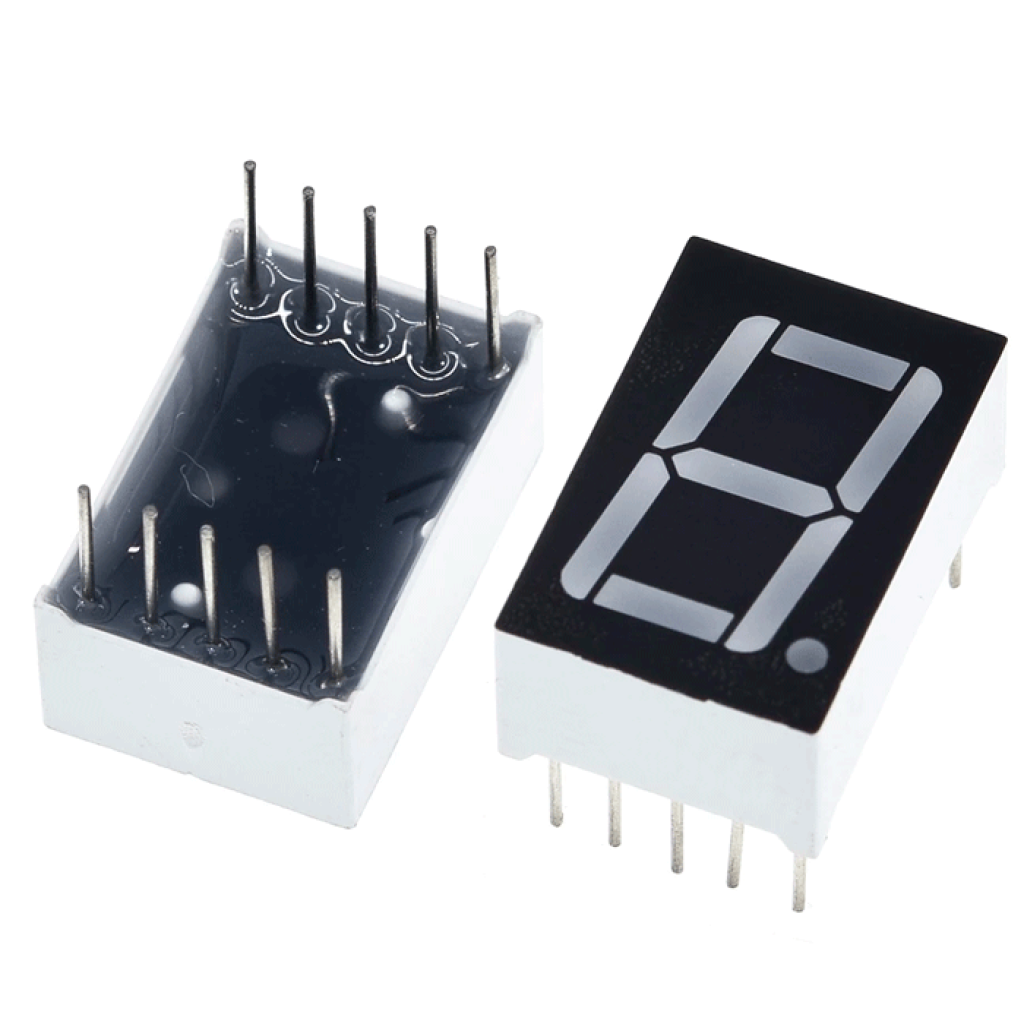

- Количество выводов
- 10, по 5 с каждой стороны
- Прямое падение напряжения
- ориентировочно 1,7–1,8 В на сегмент; типичное значение 1,8 В при 10 мА для красного исполнения XLITX [1][2]
- Рабочая температура
- от −20 до +70 °C
Подробное описание и особенности
Как формируется изображение
Индикатор содержит семь светодиодных сегментов a–g и десятичную точку dp. Каждым сегментом можно управлять отдельно, поэтому комбинация активных элементов формирует цифру или простой условный знак. Один корпус отображает одну цифру; для многоразрядного значения требуются несколько индикаторов и соответствующая схема управления.
Общий катод и общий анод
В 5161AS общие катоды подключают к общей линии, а нужные сегменты включают подачей тока на их аноды. В 5161BS общими являются аноды, поэтому сегменты включают подтягиванием соответствующих катодов к более низкому потенциалу. Из-за инверсной логики схему и программу необходимо адаптировать к выбранной модификации.
Управление и ограничение тока
Индикатором можно управлять от GPIO микроконтроллера или через внешний драйвер при соблюдении полярности, тока каждого сегмента и суммарных ограничений выходов контроллера. Для учебного макета подойдет Nano V3.0 на ATmega328P, но светодиодные сегменты не следует подключать к GPIO без токоограничивающих резисторов.
Номинал резистора подбирают с учетом напряжения питания, прямого падения напряжения на сегменте, требуемого тока и допустимой нагрузки выхода. При питании 5 В в простых схемах можно начать с 220–270 Ом на каждый сегмент, а затем проверить ток и яркость в пределах параметров контроллера.
Подойдет / не подойдет
Подойдет
- для одноразрядных счетчиков, таймеров и индикаторов состояния;
- для обучения управлению LED-сегментами через GPIO;
- для компактных измерительных приборов с отображением одной цифры и десятичной точки;
- для сборки многоразрядного индикатора из нескольких одинаковых компонентов с надлежащей схемой управления.
Не подойдет
- для отображения нескольких цифр одним корпусом;
- для графики, полноценного текста или произвольных символов;
- для прямого подключения к источнику питания без отдельных резисторов в цепях сегментов;
- для схемы с драйвером, рассчитанным на противоположную полярность индикатора, без изменения подключения.
Примеры применения
Учебный счетчик
Микроконтроллер последовательно активирует комбинации сегментов для отображения цифр от 0 до 9. Такой макет помогает изучить таблицу сегментов и разницу между общим анодом и катодом.
Одноразрядный измерительный индикатор
Индикатор может отображать одну цифру результата, а десятичная точка — обозначать формат значения. Для полноценного многоразрядного отображения требуются дополнительные индикаторы.
Индикатор режима или номера
Одна цифра удобна для отображения номера канала, уровня, кода состояния или выбранного режима на панели управления.
Подключение
Определите модификацию
Прочитайте маркировку на корпусе: 5161AS имеет общий катод, а 5161BS — общий анод. Не используйте схему для другой модификации без адаптации.
Проверьте ориентацию и выводы
Расположите корпус в соответствии со схемой выводов для конкретной маркировки и найдите общие контакты, сегменты a–g и dp. Не определяйте нумерацию только по положению десятичной точки.
Добавьте резисторы
Установите отдельный последовательный токоограничивающий резистор в цепь каждого сегмента и десятичной точки, которые будут использоваться.
Проверьте один сегмент
Начните с одного сегмента при ограниченном токе, проверьте полярность и только после этого подключайте остальные линии. При управлении от GPIO учитывайте предел отдельного выхода и суммарную нагрузку портов контроллера.
Ограничения и безопасность
Не подключайте сегменты без ограничения тока
Каждому светодиодному сегменту требуется отдельный последовательный резистор. Прямое подключение к питанию или GPIO может повредить индикатор либо выход контроллера.
Полярность определяет логику управления
5161AS и 5161BS нельзя считать электрически одинаковыми: общий катод и общий анод требуют противоположной логики включения сегментов и совместимого драйвера.
Проверяйте суммарный ток
Одновременное включение нескольких сегментов увеличивает общую нагрузку. Если предельных параметров GPIO или платы недостаточно, используйте внешний драйвер либо транзисторный каскад.
FAQ
В чем разница между 5161AS и 5161BS?
5161AS имеет общий катод, а 5161BS — общий анод. Они отображают одинаковые типы знаков, но требуют разной полярности и логики управления.
Можно ли подключить индикатор непосредственно к Arduino?
Управлять сегментами через GPIO можно только с отдельными токоограничивающими резисторами и после проверки тока каждого выхода и суммарной нагрузки. При необходимости используйте внешний драйвер.
Нужен один резистор или несколько?
Для каждого сегмента и dp, которые могут светиться, требуется отдельный последовательный резистор. Это обеспечивает предсказуемый ток и более равномерное свечение разных комбинаций.
Может ли один индикатор отображать двузначное число?
Нет. Один корпус отображает одну цифру. Для двух или более разрядов используйте несколько индикаторов и схему статического либо динамического управления.
Резисторы для подключения
Для макетирования можно выбрать отдельный металлопленочный резистор 0,25 Вт требуемого номинала или набор резисторов 0,25 Вт из 30 номиналов для подбора тока и яркости. Для каждого активного сегмента требуется отдельный резистор.
Документы и источники
- XLITX Technology, техническое описание 5161AS — исполнение с общим катодом, формат 0,56 дюйма и электрооптические параметры красных сегментов.
- XLITX Technology, техническое описание 5161BS — исполнение с общим анодом, формат 0,56 дюйма и электрооптические параметры красных сегментов.
