Кратко о MD-5CMTLED
MD-5CMTLED — компактный 4-сегментный LED-индикатор для быстрой визуальной проверки уровня заряда литий-ионной батареи 5S с рабочим напряжением 18–21 В.
Ключевые характеристики
- Назначение
- визуальная индикация уровня заряда батареи
- Конфигурация батареи
- 5S, пять последовательно соединённых Li-ion элементов
- Рабочее напряжение
- 18–21 В
- Индикация
- 4 LED-сегмента
- Управление
- встроенная кнопка

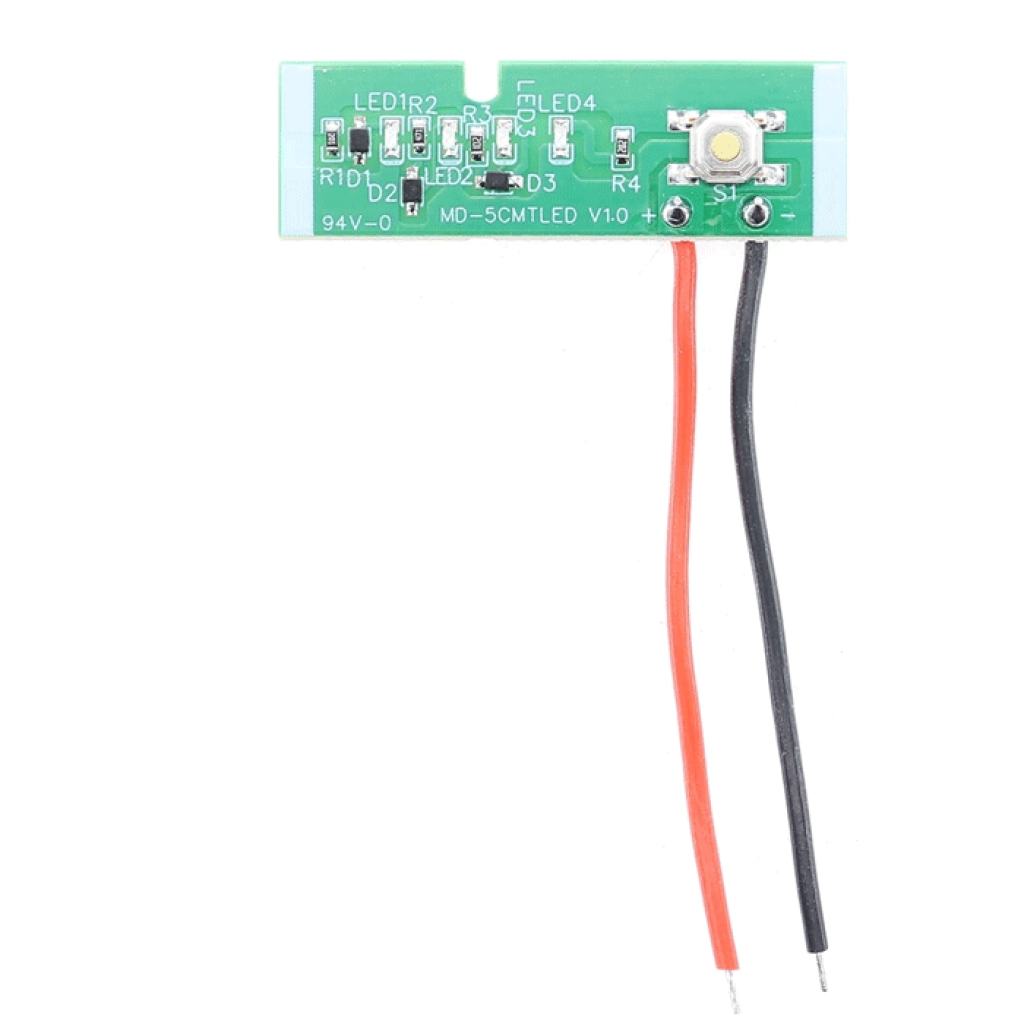

- Маркировка платы
- MD-5CMTLED V1.0
- Размер передней панели
- 16 × 38 мм
- Размер PCB
- 12,5 × 40 мм
- Рабочая температура
- −10…+50 °C
- Масса
- 3,7 г
Подробное описание и особенности
Быстрая проверка состояния батареи

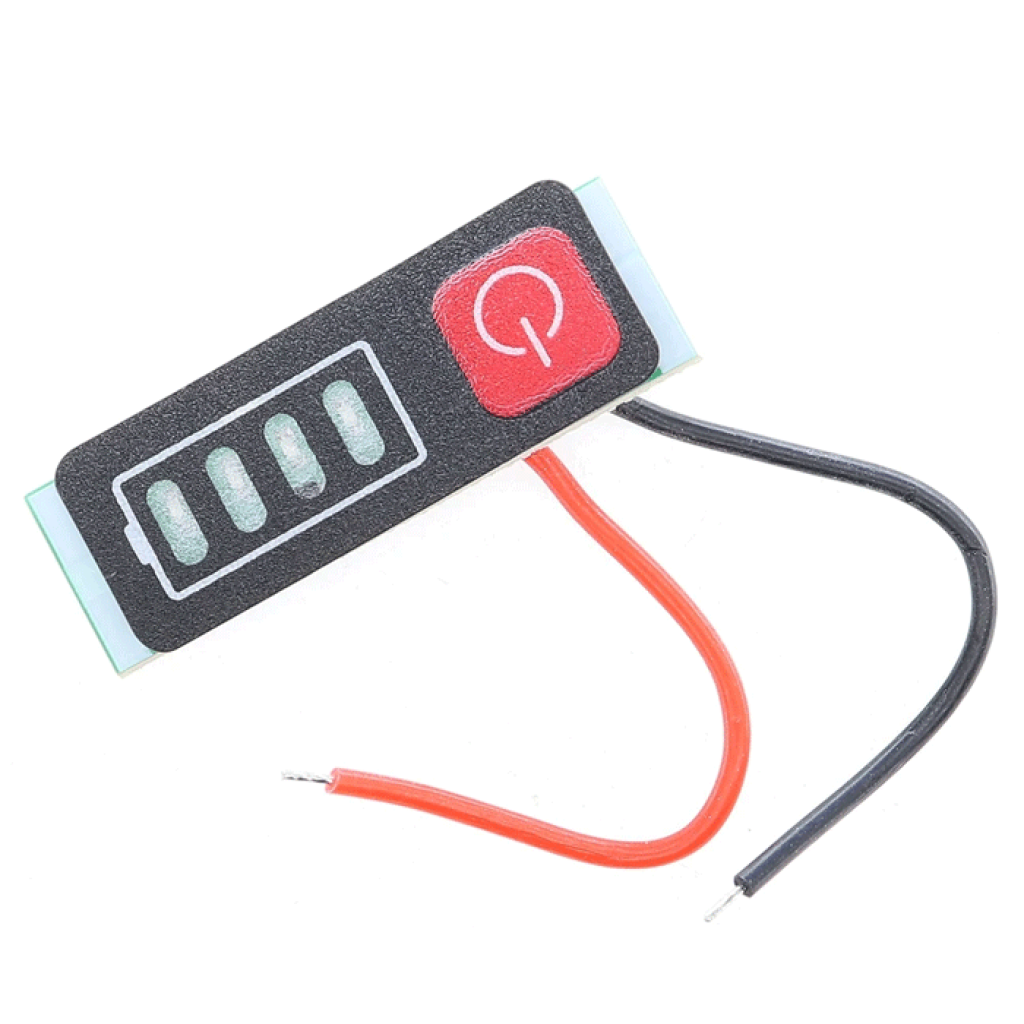

Четыре светодиодных сегмента позволяют оценить уровень заряда без отдельного дисплея. Кнопка управления удобна для периодической проверки батареи в аккумуляторе электроинструмента, переносном источнике питания или другом устройстве со сборкой 5S Li-ion.
Сегментная индикация предназначена для ориентировочной оценки. Для диагностики батареи, проверки напряжения отдельных элементов или точного измерения общего напряжения необходим мультиметр.
Встраивание в корпус

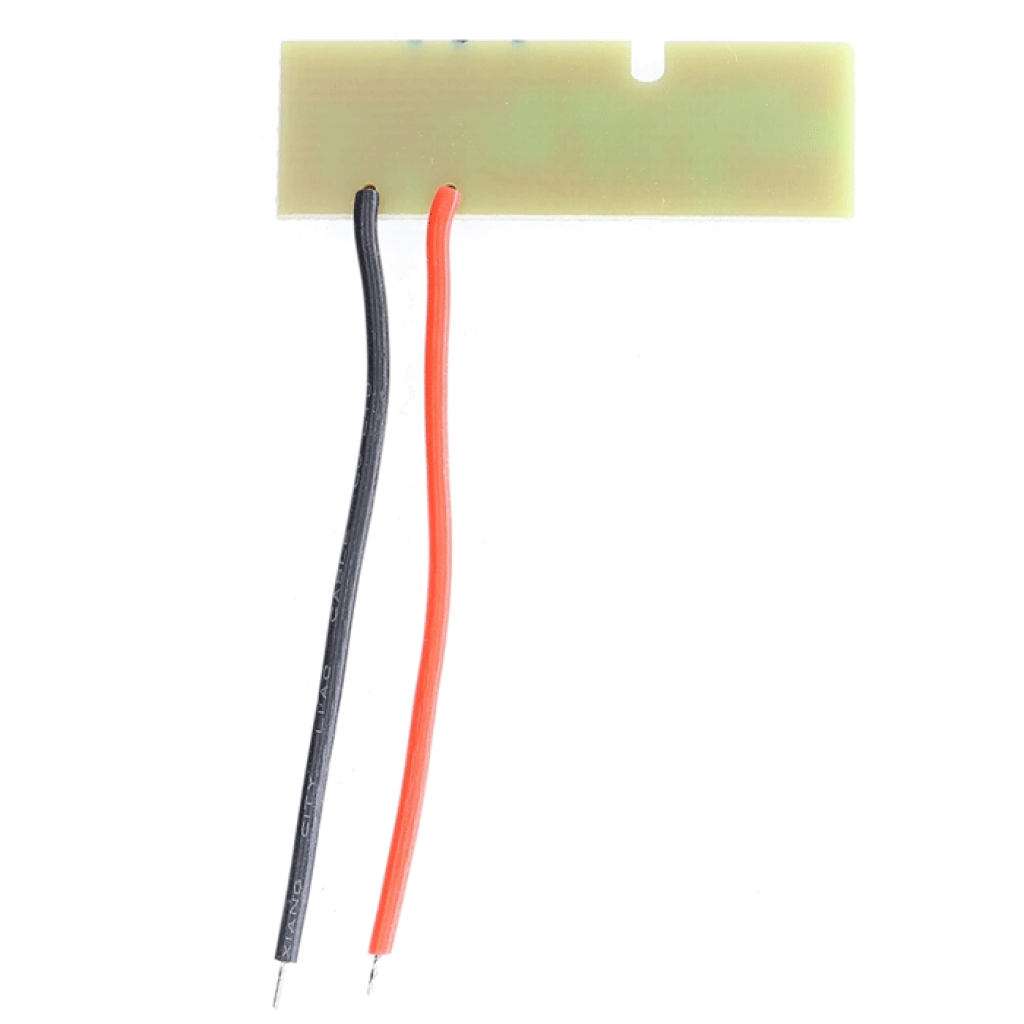

Передняя панель и PCB имеют разные габариты: 16 × 38 мм и 12,5 × 40 мм соответственно. При проектировании корпуса учитывайте пространство для платы, проводов и электрической изоляции. Перед вырезанием монтажного отверстия примерьте фактический модуль.
Примеры применения
Аккумулятор электроинструмента
Встроенная проверка состояния 5S Li-ion батареи номинального класса 18 В перед началом работы.
Переносное устройство
Кнопочная индикация в корпусе автономного устройства, питающегося от батареи 5S в диапазоне 18–21 В.
Самодельный аккумуляторный блок
Визуальный контроль батареи в проекте, где зарядку и защиту обеспечивают отдельные совместимые модули.
Подойдёт / не подойдёт
Подойдёт
- для Li-ion батарей 5S с напряжением 18–21 В;
- для встроенной 4-сегментной индикации с кнопкой;
- для корпусов, в которых достаточно места для панели 16 × 38 мм и платы 12,5 × 40 мм.
Не подойдёт
- для батарей с другим количеством последовательных элементов или напряжением вне диапазона 18–21 В;
- для точного цифрового измерения напряжения или остаточной ёмкости;
- в качестве замены BMS, балансира или зарядного устройства.
Подключение
Проверьте батарею
Убедитесь, что используется Li-ion сборка 5S с напряжением в пределах 18–21 В.
Определите полярность
Сопоставьте положительный и отрицательный выводы батареи с обозначениями на модуле до подачи напряжения.
Выполните пробное подключение
Проверьте работу LED-сегментов и кнопки до окончательного монтажа в корпус.
Изолируйте монтаж
Защитите открытые контакты от случайного замыкания и закрепите плату без механической нагрузки.
Ограничения и безопасность
Соблюдайте полярность и напряжение
Обратная полярность или напряжение выше 21 В могут повредить индикатор. Проверяйте подключение до подачи питания.
Индикатор не защищает батарею
MD-5CMTLED только отображает уровень заряда. Для самодельной 5S Li-ion сборки отдельно предусмотрите зарядку и защиту; для этой конфигурации доступна BMS для пяти последовательно соединённых Li-ion элементов.
Условия монтажа
Эксплуатируйте модуль при температуре −10…+50 °C и защищайте плату от влаги, металлических частей корпуса и повреждения проводов.
FAQ
Подходит ли MD-5CMTLED для аккумулятора электроинструмента на 18 В?
MD-5CMTLED подходит, если аккумулятор имеет конфигурацию 5S Li-ion, работает в пределах 18–21 В и модуль соответствует корпусу по габаритам.
Показывает ли индикатор точный процент заряда?
Нет. Четыре LED-сегмента дают быструю ориентировочную оценку; для точного значения напряжения используйте мультиметр.
Можно ли использовать модуль вместо BMS?
Нет. Индикатор не выполняет функции защиты, балансировки или зарядки аккумуляторов.
Какие размеры учитывать при монтаже?
Передняя панель имеет размер 16 × 38 мм, а PCB — 12,5 × 40 мм. Дополнительно оставьте место для проводов и изоляции.
