Высокочастотный генератор прямоугольных сигналов на чипе SI5351

Есть в наличии

Код товара: 1360

135.00 грн

Нашли дешевле?

-Входное напряжение-:3.3 - 5 В

-Максимальный ток потребления-:35 мА

-Интерфейс-:I2C

-Рабочая частота-:8 кГц - 160 МГц

-Размеры-:30.5 х 21.5 мм

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Высокочастотный генератор прямоугольных сигналов на чипе SI5351

Код товара: 1360

135.00 грн

Описание

🔌 Модуль генератора частоты Si5351

Компактный PLL синтезатор частоты с диапазоном 8 кГц - 160 МГц на базе I²C

Общее описание

Модуль Si5351 – высокоточный генератор частоты на основе технологии фазовой автоподстройки частоты (PLL). Этот компактный и мощный прибор способен одновременно генерировать три независимых прямоугольных сигнала с частотой от 8 кГц до 160 МГц. Благодаря использованию протокола I²C, модуль легко интегрируется с Arduino, Raspberry Pi и другими микроконтроллерами. Идеальное решение для радиолюбителей, разработчиков электроники и энтузиастов цифровой обработки сигналов, которым требуется стабильный и точный источник тактовой частоты для своих проектов.

✅ Технические преимущества:

• Широкий диапазон частот – генерация сигналов от 8 кГц до 160 МГц, что делает модуль универсальным инструментом для широкого спектра электронных проектов
• Три независимых выхода – возможность одновременной генерации разных частот на выходах CLK0, CLK1 и CLK2, что значительно расширяет функциональность устройства
• Компактный размер – миниатюрная плата занимает минимум места на макетной плате или в проекте, значительно меньше по сравнению с аналогами на основе DDS (например, AD9850)
• Простота подключения – использование интерфейса I²C позволяет управлять модулем всего через два сигнальных провода (SDA и SCL), что упрощает интеграцию с микроконтроллерами
• Встроенный регулятор напряжения – позволяет питать модуль непосредственно от 5V Arduino без дополнительных преобразователей уровня, при этом внутренне микросхема работает на безопасном напряжении 3.3V

🔧 Идеальное решение для:

Радиолюбительских проектов

Генераторов сигналов

SDR приемников и передатчиков

Передатчиков телеметрии

Генераторов тактовой частоты

Передатчиков азбуки Морзе

Учебных проектов по электронике

RF экспериментов

💡 Широкие возможности применения:

Генератор переменной частоты (VFO) – используйте модуль для создания точного и стабильного генератора переменной частоты для радиолюбительских приемников и передатчиков. Благодаря широкому диапазону рабочих частот и программному управлению, можно легко создать разнообразные схемы с возможностью точной настройки частоты.
Передатчик телеметрии – создавайте маломощные радиопередатчики для передачи телеметрических данных с сенсоров. Модуль Si5351 позволяет генерировать стабильные частоты для передачи данных на разных диапазонах, что делает его идеальным компонентом для IoT проектов и систем мониторинга.
Передатчик азбуки Морзе – постройте компактный QRP передатчик для связи азбукой Морзе. Благодаря возможности программного управления частотой и широкому диапазону, модуль идеально подходит для создания простых, но эффективных передатчиков для радиолюбителей.
Замена кварцевых генераторов – замените несколько фиксированных кварцевых генераторов одним программируемым модулем Si5351, что позволит не только уменьшить размер устройства, но и добавить возможность настройки частоты в процессе работы через микроконтроллер.
Цифровые режимы связи – используйте модуль для генерации несущих частот в цифровых режимах связи, таких как WSPR, FT8, PSK31 и других. Точность частоты и возможность программного управления делают его отличным выбором для экспериментов с современными цифровыми видами связи.

📦 Детальные технические характеристики:

Микросхема: Si5351
Диапазон частот: 8 кГц - 160 МГц
Количество независимых выходов: 3 (CLK0, CLK1, CLK2)
Опорный кристалл: 25 МГц
Интерфейс подключения: I²C

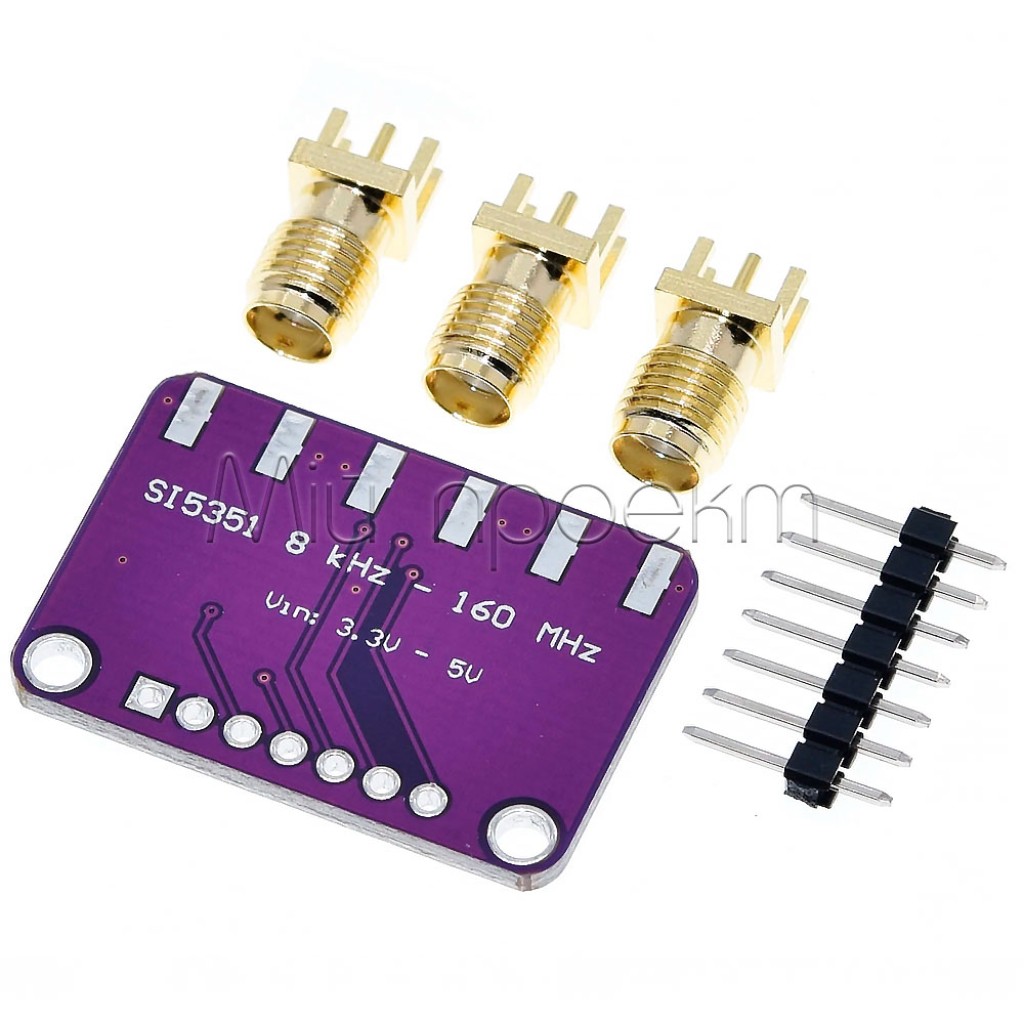

Выходные разъемы:

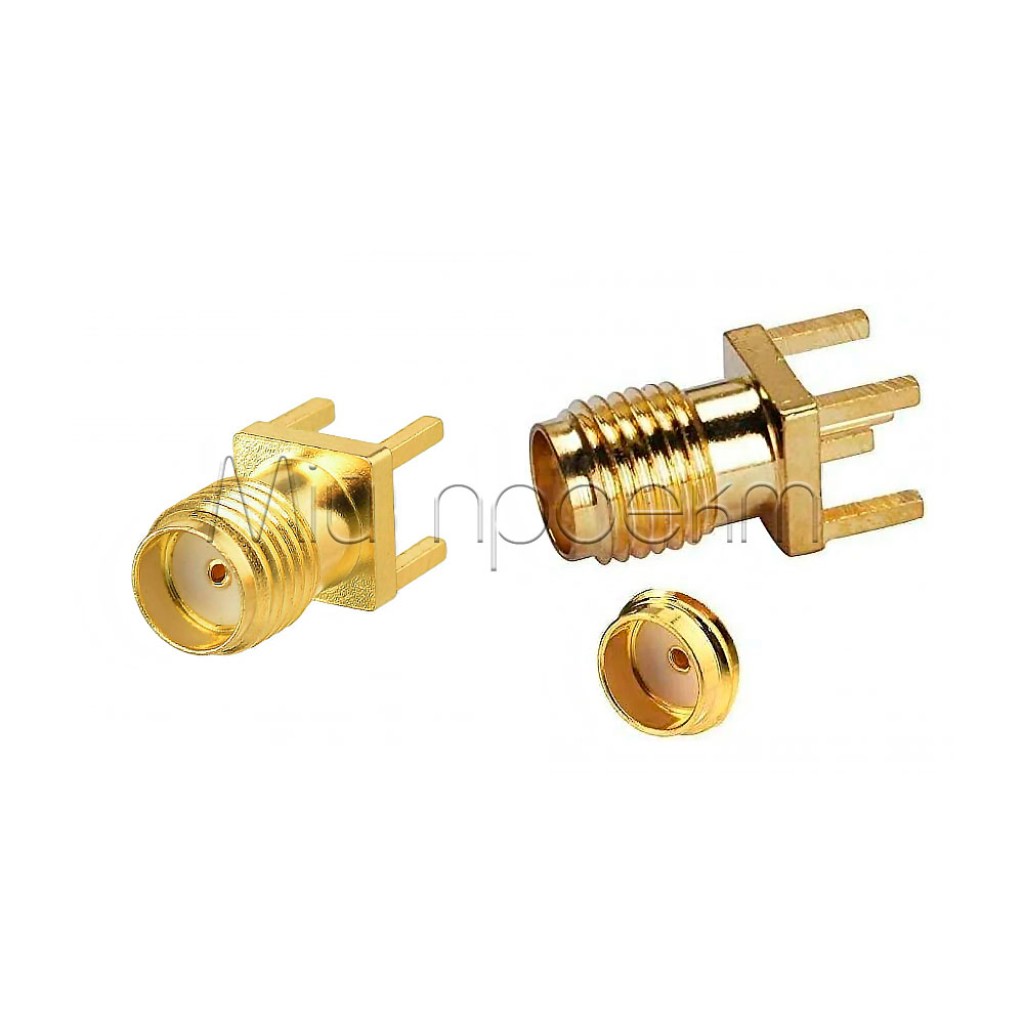

- SMA-коннекторы на плате (3 шт)
- Штыревые контакты для макетной платы
Входное напряжение питания: 5В
Рабочее напряжение микросхемы: 3.3В (встроенный регулятор)

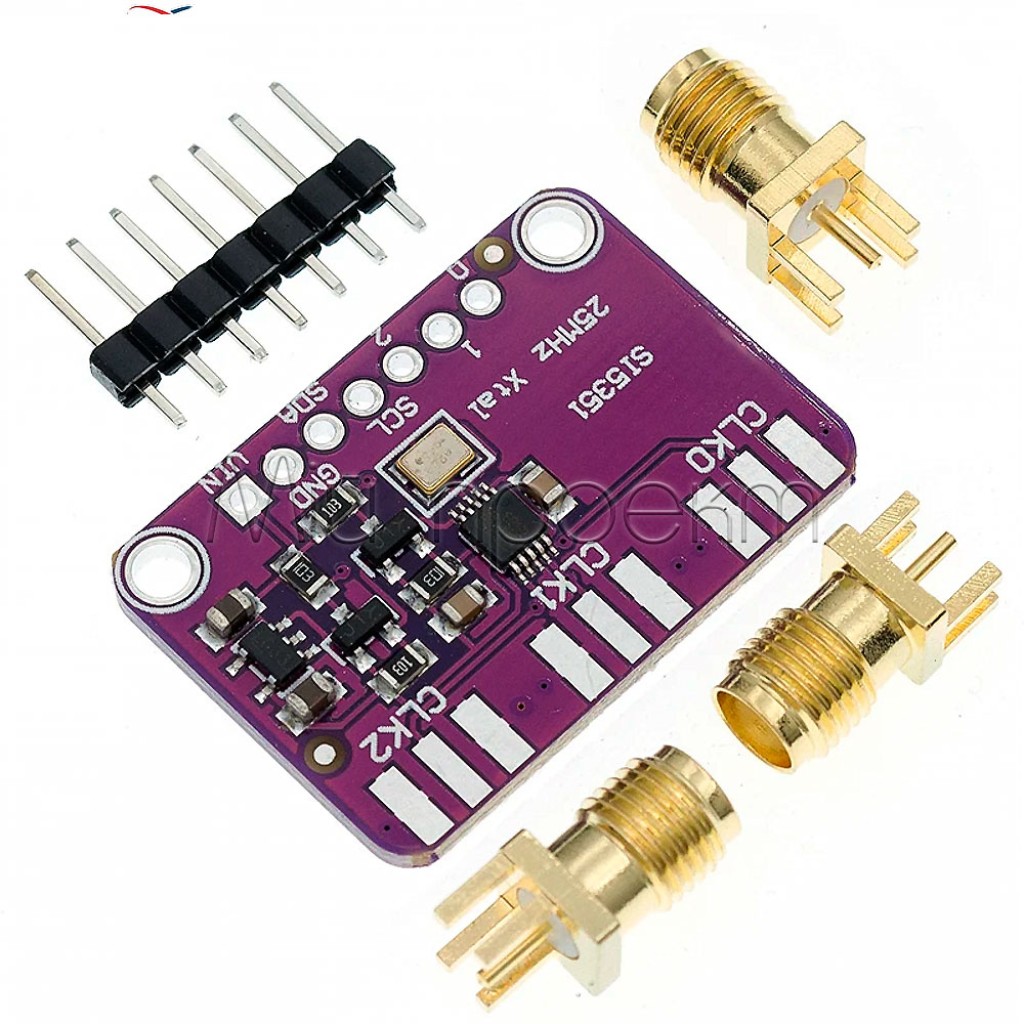

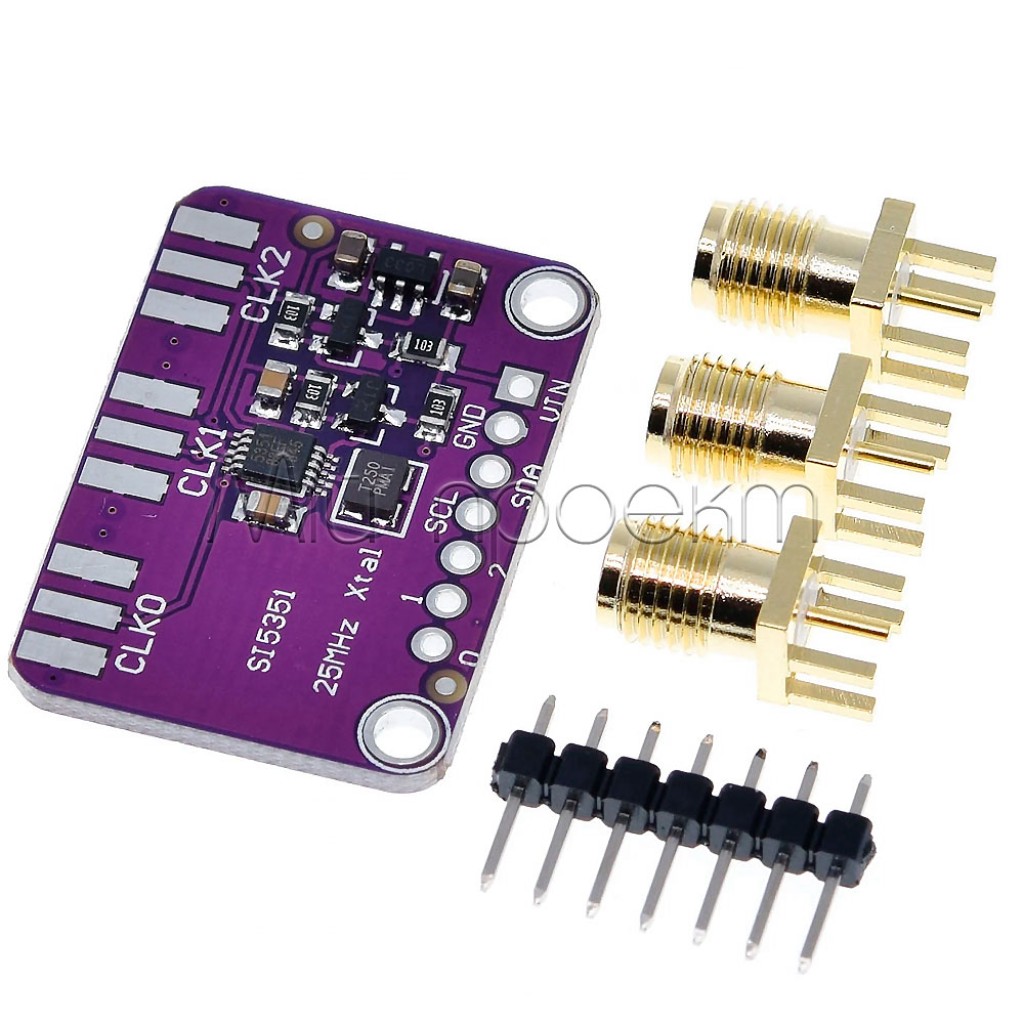

Штыревые контакты на плате:
- Vin (VCC) - питание
- GND - земля
- SDA - линия данных I²C
- SCL - тактовая линия I²C
- CLK0, CLK1, CLK2 - выходы генератора
Форма выходного сигнала: Прямоугольная волна
Совместимость с микроконтроллерами: Arduino, Raspberry Pi, ESP8266, ESP32 и другие с поддержкой I²C

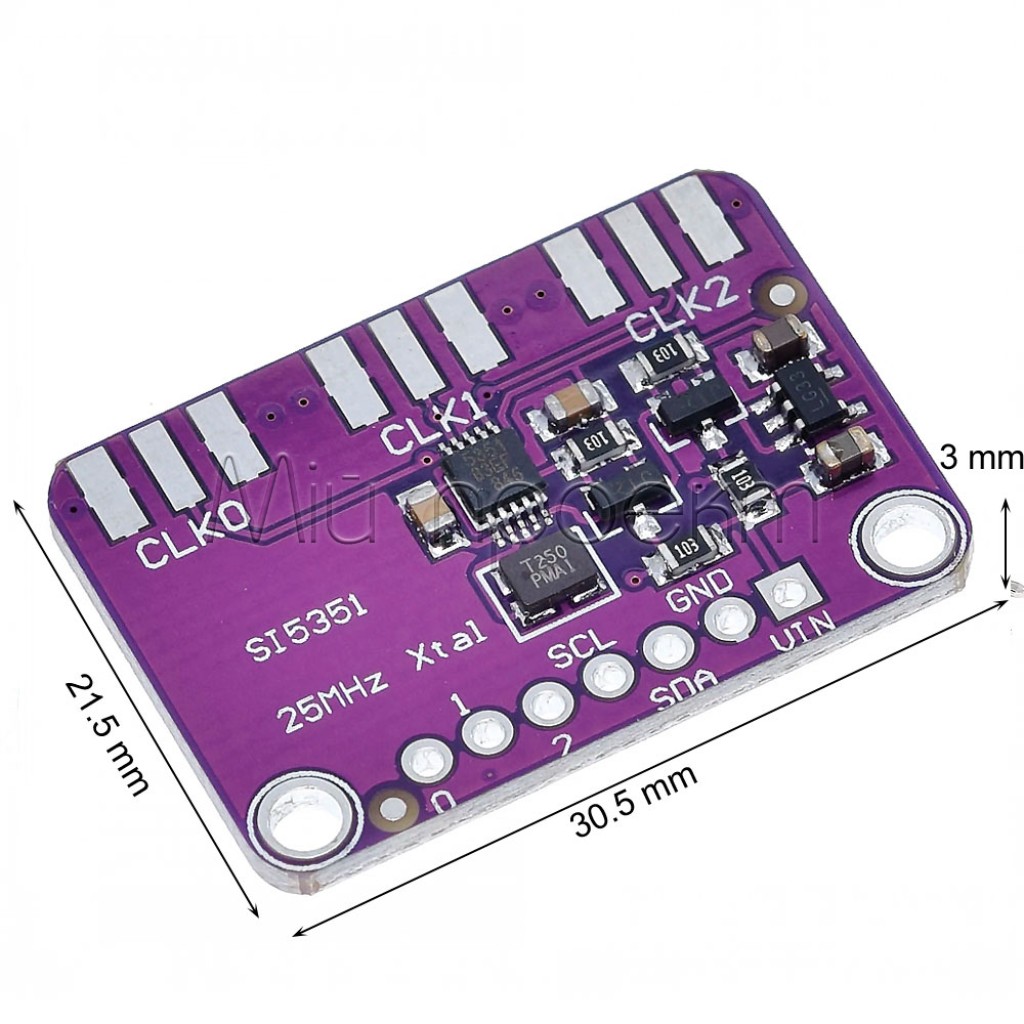

Размеры платы: 30.5 х 21.5 х 3 мм

⚠️ Важные аспекты использования:

Питание – модуль имеет встроенный регулятор напряжения, поэтому его можно питать напрямую от Arduino 5В. Сама микросхема Si5351 работает на 3.3В, но благодаря регулятору вам не нужны дополнительные преобразователи уровней.
Подключение к Arduino – для подключения к Arduino используйте пины A4 (SDA) и A5 (SCL) для I²C связи. При подключении к другим микроконтроллерам проверьте, какие пины отвечают за интерфейс I²C.
Библиотека – для работы с модулем через Arduino рекомендуется использовать библиотеку "Etherkit Si5351" (версия 1.0.0) от Jason Milldrum. Библиотека доступна через менеджер библиотек Arduino IDE.
Формат частоты в коде – при программировании частоты в библиотеке используется формат ULL (unsigned long long), где последние два нуля представляют сотые доли Гц. Например, для 14 МГц указывается 1400000000ULL.
Выходной сигнал – модуль генерирует прямоугольные волны, что следует учитывать при проектировании. На высоких частотах (около верхней границы диапазона) сигнал может выглядеть более синусоидальным из-за ограничений пропускной способности осциллографа или самого модуля.

Модуль Si5351 - это универсальный инструмент для широкого спектра электронных проектов, который сочетает высокую точность, компактность и легкость интеграции. Откройте новые возможности для ваших радиолюбительских экспериментов и цифровых проектов!

#Si5351 #ГенераторЧастоты #PLL #Arduino #Радиолюбитель #I2C

Характеристики

-Основные-

-Входное напряжение-

3.3 - 5 В

-Максимальный ток потребления-

35 мА

-Интерфейс-

I2C

-Рабочая частота-

8 кГц - 160 МГц

-Дополнительные-

-Размеры-

30.5 х 21.5 мм

Отзывы

Рейтинг товара

Отзывов: 2

Олександр

18 мая 2024 (00:28)

Та сама проблема що і у попереднього коментатора. Купив 2 штуки і обидва глючать.

Отзыв полезен? 0

Ответ:

Зверність у месенджери, для вирішення гарантійних питаннь

Олександр

29 сентября 2023 (10:32)

Придбав декілька, у кожній вихідна частота відрізняється у 1.6-1.7 разів від встановленної. Тобто якщо встановив 40кГц, реальна частота, виміряна осцилографом, буде 22кГц-25кГц. Якщо в коді встановив 4МГц, реальна частота буде 2.2-2.5МГц тощо. Крім цього періодично сигнал зовсім зникає на 200-300 мк сек. Скриншоти з осцилографа відправив на пошту.

Отзыв полезен? 0

Ответ:

протестуємо, надамо відповідь
