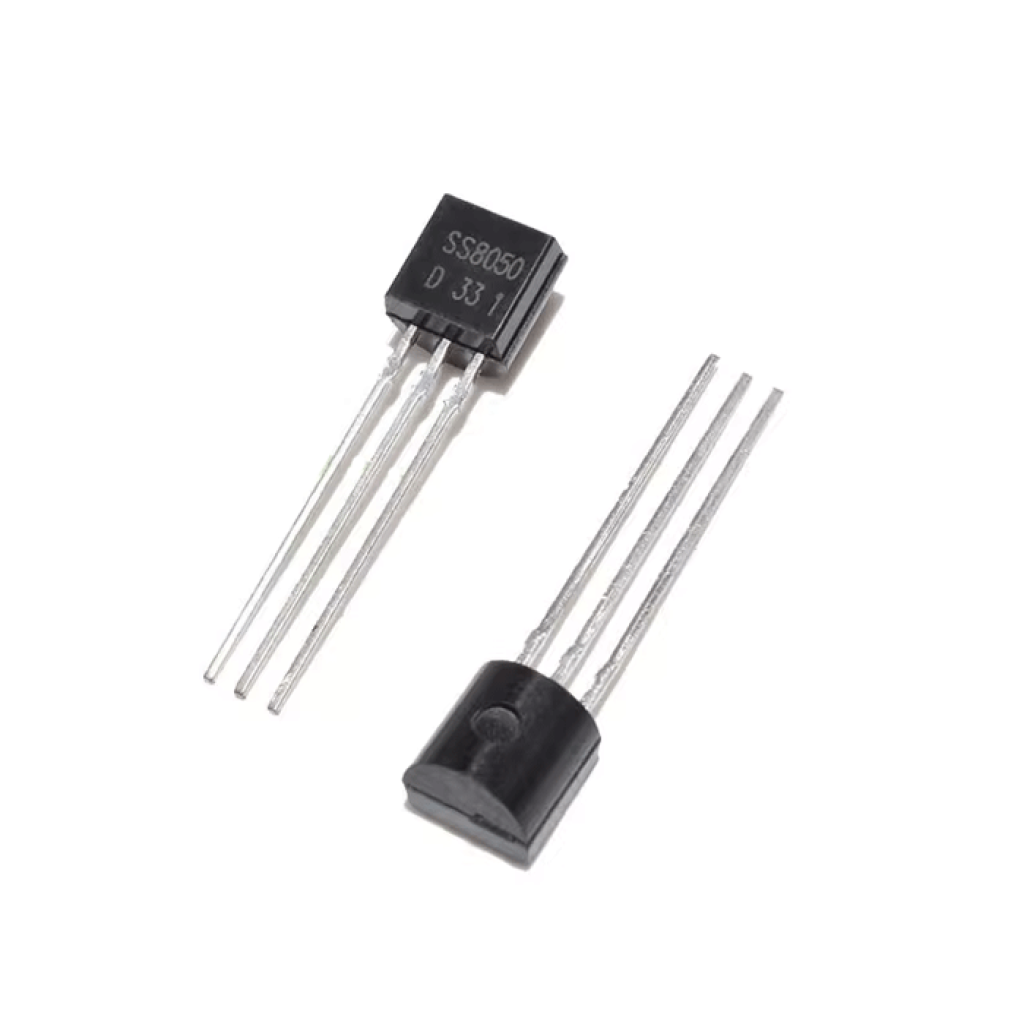

Транзистор NPN биполярный SS8050D (40V 0.5A) корпус TO-92

Страна-производитель: Китай Код товара: 5553

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Транзистор NPN биполярный SS8050D (40V 0.5A) корпус TO-92

Есть в наличии

Код товара: 5553

1.50 грн

Нашли дешевле?

Максимальное напряжение:40 В

Максимальный ток:0.5 А

Полярность:NPN

Тип корпуса:TO-126

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор NPN биполярный SS8050D (40V 0.5A) корпус TO-92

Код товара: 5553

1.50 грн

Описание

SS8050D транзистор NPN TO-92

Биполярный NPN транзистор общего назначения в корпусе TO‑92 с высокой группой усиления D, пригоден для усилительных каскадов и коммутации в маломощных схемах в пределах указанных характеристик.

Основные преимущества

Высокое усиление (группа D)

Классификация hFE D: 160–300 при VCE=1 В, IC=50 мА — упрощает достижение требуемого коэффициента усиления в типовом включении.

Низкое насыщение

VCE(sat) ≈ 0.6 В при IC=500 мА, IB=50 мА — меньшие потери в режиме ключа.

Хорошая высокочастотность

Предельная частота fT около 150 МГц (VCE=6 В, IC=20 мА, f=30 МГц) — стабильная работа в широкой полосе.

Широкий температурный диапазон

Рабочий/хранение: −55…+150 °C — пригоден для большинства бытовых и промышленных условий.

Ключевые характеристики

Полярность:	NPN
Корпус:	TO‑92
Распиновка TO‑92:	1‑Эмиттер (E), 2‑База (B), 3‑Коллектор (C)
Макс. ток коллектора IC:	500 мА
Макс. напряжение коллектор‑эмиттер VCEO:	25 В
Макс. напряжение коллектор‑база VCBO:	40 В
Макс. напряжение эмиттер‑база VEBO:	5 В
Рассеиваемая мощность (TA=25 °C):	625 мВт
Коэффициент усиления hFE (группа D):	160–300 @ VCE=1 В, IC=50 мА
hFE при высоком токе:	≥50 @ VCE=1 В, IC=500 мА
Предельная частота fT:	≈150 МГц @ VCE=6 В, IC=20 мА
VCE(sat):	≈0.6 В @ IC=500 мА, IB=50 мА
VBE(sat):	≈1.2 В @ IC=500 мА, IB=50 мА
Токи утечки (типичные пределы):	ICBO, ICEO, IEBO ≤ 0.1 µА при условиях, приведённых в даташите
Тепловое сопротивление RθJA:	≈200 °C/Вт
Диапазон температур:	−55…+150 °C
Маркировка на корпусе:	“S8050”

Детальные технические параметры

Классификация усиления: B (85–150), C (120–200), D (160–300); данная позиция соответствует группе D.
V(BR)CEO = 25 В (IC=0.1 мА, IB=0); V(BR)CBO = 40 В (IC=100 µА, IE=0); V(BR)EBO = 5 В (IE=100 µА, IC=0).
Утечки: ICEO ≤ 0.1 µА @ VCE=20 В, IB=0; ICBO ≤ 0.1 µА @ VCB=40 В; IEBO ≤ 0.1 µА @ VEB=3 В.
Рабочие графики: приведены кривые для β, VCE(sat), VBE(sat) и дерейтинга мощности (см. раздел “Curve Characteristics”).
Материал и конструкция: кремниевый биполярный транзистор в пластиковом корпусе TO‑92.

Примечание: параметры основаны на документации Micro Commercial Components (MCC) для S8050/группа D. Источник: MCC S8050 TO‑92 Datasheet (PDF).

Основные области применения

Усилительные каскады малых сигналов в схемах общего назначения (в соответствии с параметрами hFE и fT).
Коммутация нагрузок до 0.5 А в пределах лимитов VCEO/PD.
Транзисторные ключи, драйверы индикаторов и другие дискретные узлы.

Совместимые обозначения и альтернативы

Может поставляться как S8050 в том же корпусе TO‑92 с классификацией усиления D (160–300). Подбирая альтернативу, проверяйте соответствие VCEO=25 В, IC=500 мА и группы hFE=D в даташите конкретного производителя.

Вопросы-ответы (FAQ)

Какова правильная распиновка корпуса TO‑92?

Согласно даташиту: 1‑E (эмиттер), 2‑B (база), 3‑C (коллектор).

Выдерживает ли транзистор 40 В между коллектором и эмиттером?

Нет. 40 В — это предел VCBO (коллектор‑база). Максимальное напряжение коллектор‑эмиттер VCEO составляет 25 В.

Что означает суффикс “D” в SS8050D?

Это группа усиления тока hFE “D”, соответствующая диапазону 160–300 при VCE=1 В и IC=50 мА.
