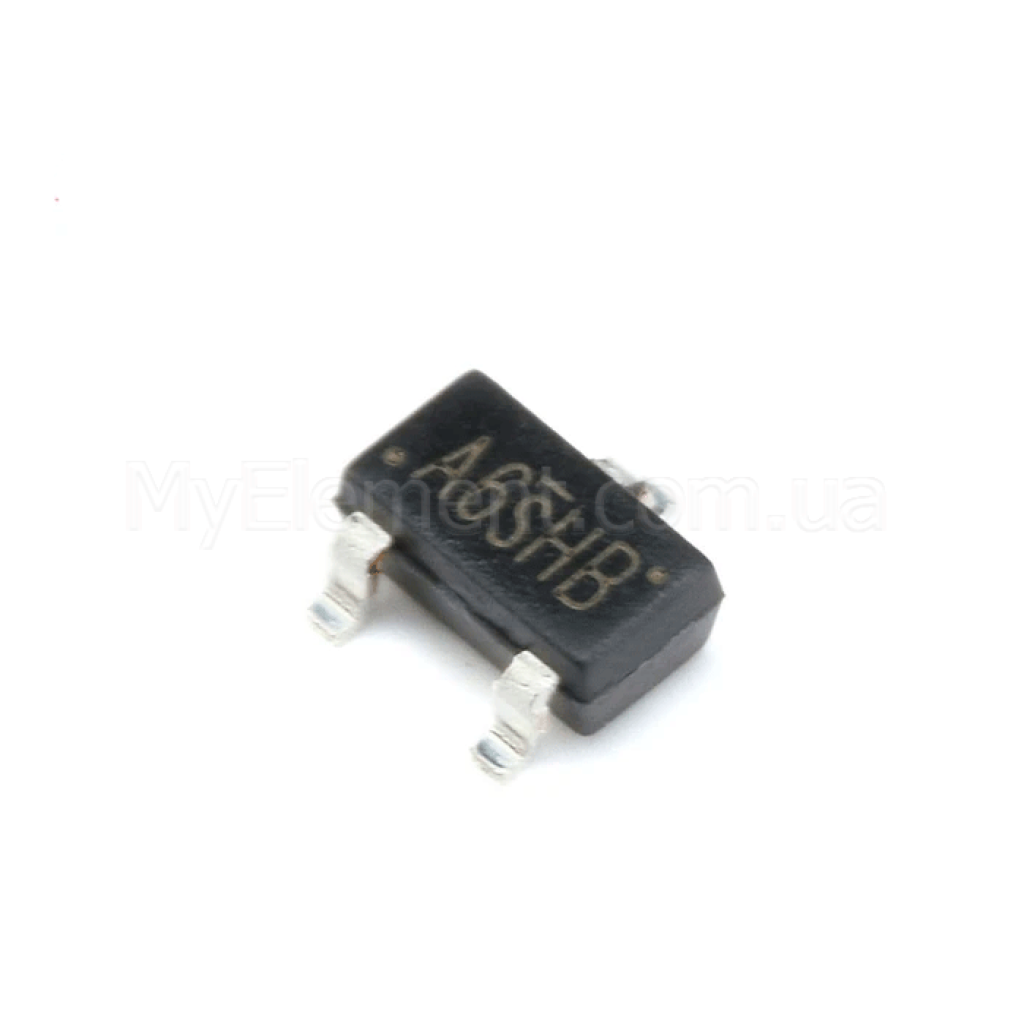

Транзистор SMD SI2306 (A6SHB) SOT23 корпус (3.5A 30V)

Страна-производитель: Китай Код товара: 5469
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Транзистор SMD SI2306 (A6SHB) SOT23 корпус (3.5A 30V)
Есть в наличии
Код товара: 5469
2.50 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:30 V
Максимальный ток:3.5 А
Полярность:N-канальный MOSFET
Тип корпуса:SOT-23
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор SMD SI2306 (A6SHB) SOT23 корпус (3.5A 30V)
Код товара: 5469
2.50 грн
Описание

Si2306BDS N‑канальный MOSFET SOT‑23

Компактный N‑канальный TrenchFET MOSFET в корпусе SOT‑23 с низким сопротивлением канала и малым зарядом затвора для эффективной коммутации в схемах до 30 В.

Основные преимущества

Низкий RDS(on)

0.047 Ω @ VGS=10 В и 0.065 Ω @ VGS=4.5 В — меньшие потери на проводимость и нагрев.

Малый заряд затвора

Qg типично 3.0 нКл — быстрое переключение и более низкие потери переключения.

Проверенная надежность

100% тест Rg и UIS согласно спецификации производителя.

Компактный тепловой профиль

RthJA до 60 °C/Вт (t ≤ 5 с) и 130–166 °C/Вт в установившемся режиме — предсказуемый теплоотвод для SOT‑23.

Ключевые характеристики

Тип:N‑канальный MOSFET (Single)
Производитель:Vishay Siliconix
Маркировка модели:Si2306BDS
Корпус:SOT‑23 (TO‑236)
Напряжение сток‑исток VDS (макс.):30 В
Напряжение затвор‑исток VGS (макс.):±20 В
Ток стока ID (непрерывный, 25 °C, steady state):3.16 А
Ток стока ID (непрерывный, 25 °C, t ≤ 5 с):4.0 А
Импульсный ток стока IDM (макс.):20 А
RDS(on) (макс.) @ VGS=10 В, ID=3.5 А:0.047 Ω
RDS(on) (макс.) @ VGS=4.5 В, ID=2.8 А:0.065 Ω
Рассеиваемая мощность PD (25 °C, steady state):0.75 Вт
Заряд затвора Qg (тип.):3.0 нКл
Порог VGS(th):1.0–3.0 В
Прямое падение на диоде VSD @ IS=1.25 А:0.8–1.2 В
Тепловое сопротивление RthJA (steady state):130–166 °C/Вт

Детальные технические параметры

  • Емкости (VDS=15 В, VGS=0 В, f=1 МГц): Ciss ≈ 305 пФ, Coss ≈ 65 пФ, Crss ≈ 29 пФ.
  • Заряды: Qgs ≈ 1.6 нКл, Qgd ≈ 0.6 нКл; сопротивление затвора Rg = 2.0–7.5 Ω @ 1 МГц.
  • Временные параметры (VDD=15 В, RL=15 Ω, ID≈1 А, Rg=6 Ω): td(on) 7–11 нс, tr 12–18 нс, td(off) 14–25 нс, tf 6–10 нс.
  • Ток диода (непрерывный): 0.62 А (steady state) / 1.04 А (t ≤ 5 с).
  • Диапазон температур эксплуатации/хранения: −55…+150 °C.
  • Тепловое сопротивление «кристалл‑вывод (сток)» RthJF: 60–75 °C/Вт (steady state).
Примечание: параметры основаны на документации Vishay Siliconix для Si2306BDS. Источник: Vishay Siliconix Datasheet (PDF).

Основные области применения

  • Коммутация нагрузок в цепях постоянного напряжения до 30 В.
  • Силовые ключи с управлением от 4.5–10 В (низкие потери на проводимость).
  • Общие узлы управления питанием и преобразование постоянного напряжения.
  • Компактные решения в корпусе SOT‑23 с ограничениями по теплоотводу.

Совместимые обозначения и альтернативы

Прямые альтернативы не приведены в даташите. Для замены подбирайте MOSFET в корпусе SOT‑23, VDS 30 В, RDS(on) не хуже 65 мΩ при VGS=4.5 В и сопоставимым непрерывным током.

Вопросы и ответы (FAQ)

Каков реальный непрерывный ток без радиатора?

В установившемся режиме при TA=25 °C — до 3.16 А (PD=0.75 Вт). Для кратковременного режима (t ≤ 5 с) допускается до 4.0 А при TA=25 °C. Соблюдайте тепловые ограничения по RthJA.

Можно ли управлять затвором от логики 5 В?

Да, в спецификации приведен RDS(on) при VGS=4.5 В (0.065 Ω макс.), что соответствует управлению от 5 В.

Каковы предельные напряжения для затвора?

Максимальное напряжение между затвором и истоком составляет ±20 В.
