Кратко о KLS9-L-0805URC

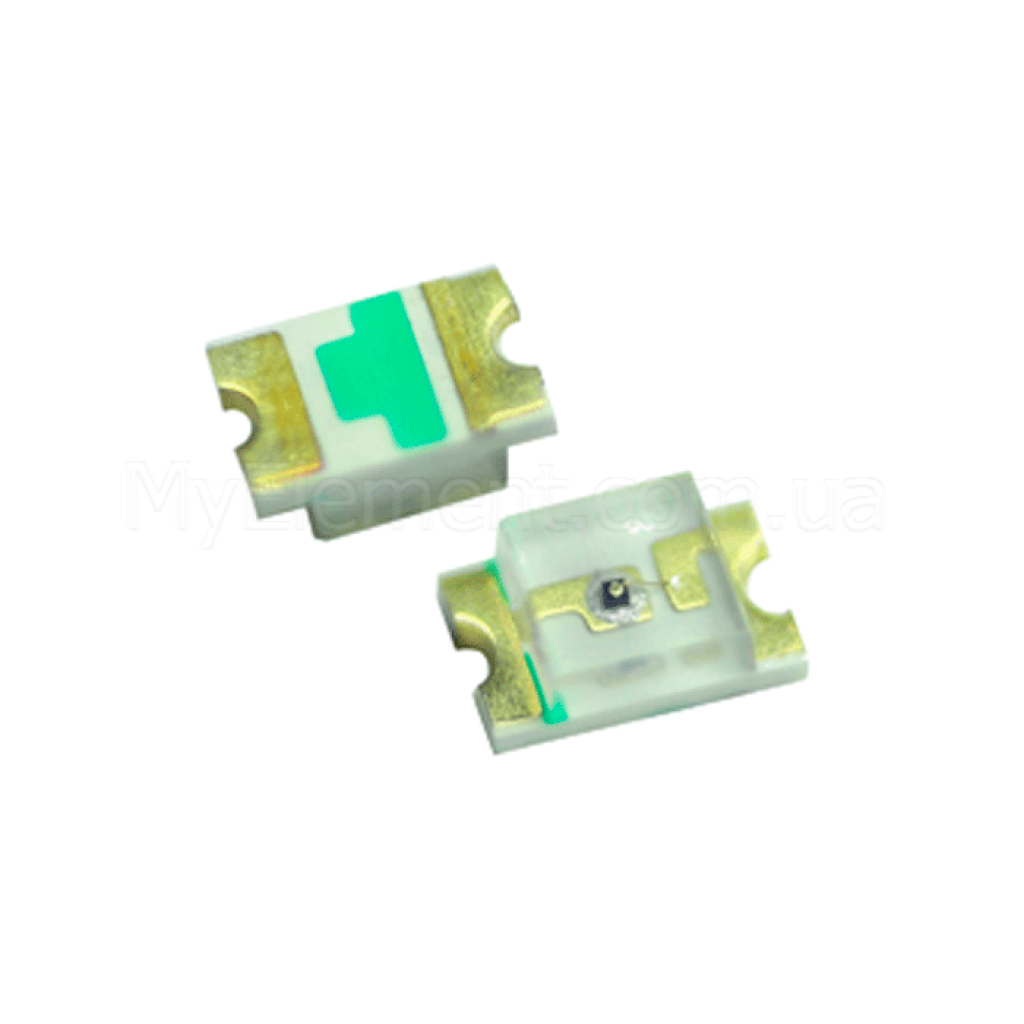

KLS9-L-0805URC — красный SMD-светодиод в корпусе 0805 для индикации состояния, локальной подсветки и монтажа на печатные платы.
Ключевые характеристики
- Тип
- Одноцветный красный SMD-светодиод
- Корпус
- 0805
- Цвет свечения
- Красный, сверхъяркий
- Прямое напряжение
- 1,8–2,1 В
- Длина волны
- 624 нм
- Сила света
- 70 мкд
- Угол свечения
- 120°
- Рассеиваемая мощность
- 78 мВт
- Монтаж
- Поверхностный, SMT
Подробное описание и особенности
Световая индикация
KLS9-L-0805URC формирует красное свечение с длиной волны 624 нм. Угол 120° помогает видеть индикатор не только непосредственно перед платой, поэтому компонент удобен для сигналов питания, состояния, ошибки или активного режима.
Корпус 0805 подходит для компактных печатных плат и серийного SMT-монтажа. При ремонте одного совпадения типоразмера недостаточно: необходимо также сверить полярность посадочного места, электрический режим, оттенок и требуемую яркость.
Управление током
Светодиод является управляемым током нелинейным компонентом. Последовательный резистор рассчитывают по формуле R = (Vпитания − Vf) / I, где Vf — прямое напряжение светодиода, а I — выбранный рабочий ток. При первом запуске индикации целесообразно начинать с умеренного тока 5–10 мА и оценивать яркость в готовом устройстве.
Управление от GPIO возможно только в пределах допустимого тока конкретного микроконтроллера. Если требуемый ток превышает возможности вывода или одним сигналом управляется несколько светодиодов, применяйте внешний транзистор или драйвер.
Подойдёт / не подойдёт
Подойдёт
- для индикаторов питания, состояния, ошибки и режима работы на печатной плате;
- для локальной красной подсветки кнопок, пиктограмм и прозрачных вставок;
- для прототипов и серийных устройств с посадочным местом 0805;
- для ремонта, если совпадают корпус, полярность, электрические и оптические параметры.
Не подойдёт
- для прямого подключения к источнику напряжения без резистора или драйвера тока;
- как замена другого LED только по признаку «красный 0805», если критичны одинаковый оттенок и яркость;
- для мощного освещения вместо специализированных осветительных светодиодов;
- для монтажа без возможности определить анод, катод и ориентацию посадочного места.
Примеры применения
Индикатор состояния платы
Светодиод можно использовать для сигналов Power, Status или Error. Ток задаётся последовательным резистором, а управление выполняется от питания, GPIO или внешнего ключа с учётом допустимой нагрузки.
Подсветка элемента управления
Угол свечения 120° полезен для локальной подсветки кнопки, обозначения или прозрачной вставки. Итоговая равномерность зависит от расстояния до панели, формы световода и рассеивателя.
Замена индикатора при ремонте
Корпус 0805 позволяет рассматривать компонент как замену повреждённого SMD-индикатора, но перед пайкой необходимо сверить ориентацию, прямое напряжение и требуемую силу света.
Подключение и монтаж
Проверьте посадочное место и полярность
Сверьте корпус 0805, обозначение катода на плате и ориентацию компонента. Если маркировка неочевидна, проверьте светодиод в диодном режиме мультиметра с малым тестовым током.
Рассчитайте ограничительный резистор
Используйте напряжение питания, прямое напряжение 1,8–2,1 В и выбранный ток. Номинал резистора округляйте в сторону меньшего тока, если рассчитанного значения нет.
Установите компонент
Зафиксируйте светодиод пинцетом, выровняйте его на контактных площадках и не перегревайте корпус длительной пайкой.
Запустите с умеренным током
Начните с 5–10 мА, проверьте яркость и фактический ток, а затем при необходимости скорректируйте резистор без перегрузки LED или управляющего вывода.
Ограничения и безопасность
Ток необходимо ограничивать
Не подключайте светодиод непосредственно к 3,3 В, 5 В или другому источнику напряжения. Последовательный резистор или драйвер предотвращает резкое увеличение тока и повреждение компонента.
Не используйте 30 мА как гарантированный длительный режим
Для непрерывной индикации начинайте с 5–10 мА. Повышайте ток только после проверки допустимого режима для конкретной поставки и с учётом температуры платы.
Соблюдайте полярность
Анод и катод не являются взаимозаменяемыми. Перед подачей питания проверьте ориентацию по маркировке платы, корпуса или упаковочной ленты.
Избегайте перегрева при пайке
Длительный контакт с жалом или чрезмерный нагрев феном могут ухудшить световые характеристики или повредить корпус. Паяйте быстро и без механического давления на линзу.
FAQ
Можно ли подключить KLS9-L-0805URC к 3,3 В или 5 В?
Да, но только через правильно рассчитанный последовательный резистор или драйвер тока. Напряжение 1,8–2,1 В является прямым напряжением LED, а не напряжением питания, которое можно подавать без ограничения тока.
Можно ли управлять светодиодом непосредственно от GPIO?
Можно, если выбранный ток не превышает допустимую нагрузку вывода микроконтроллера. Резистор остаётся обязательным; для большей нагрузки используйте транзистор или драйвер.
Заменит ли этот компонент любой красный LED 0805?
Не всегда. Помимо корпуса 0805, должны совпадать полярность посадочного места, электрический режим, оттенок, сила света и требования к углу обзора.
Почему светодиод не светится после монтажа?
Сначала проверьте полярность, качество паяных соединений, наличие ограничительного резистора и фактическое напряжение в цепи. После этого измерьте ток и падение напряжения на резисторе.
Совместимые резисторы для ограничения тока
После расчёта номинала можно выбрать резистор в том же формате монтажа: SMD-резистор 0805 в диапазоне 0–910 Ом или SMD-резистор 0805 в диапазоне 1–91 кОм. Перед заказом сверьте требуемое сопротивление и допустимую мощность по расчёту вашей схемы.
