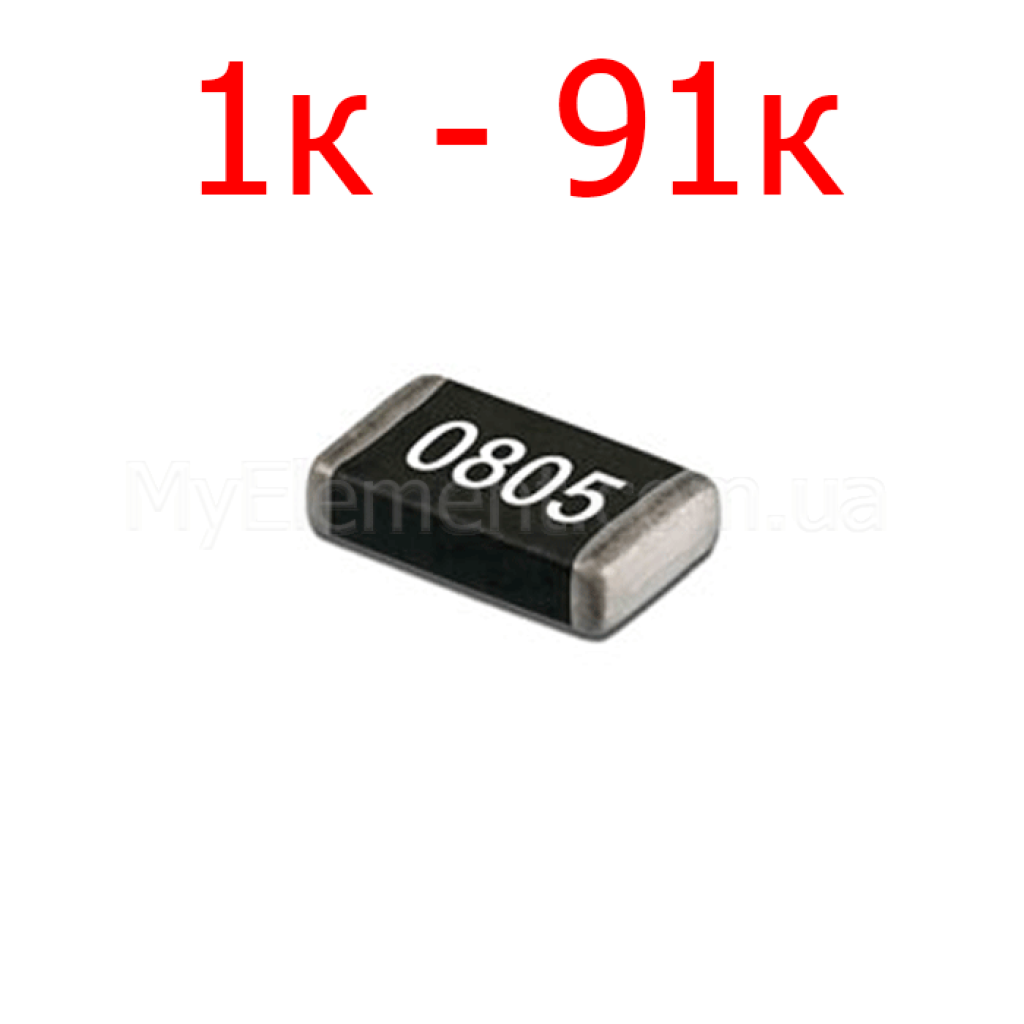

Резистор SMD 0805 5% (1к-91к)

Name: Резистор SMD 0805 5% (1к-91к)
Brand: Мій Проект
SKU: 5111
Price: 1.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5111

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5111

1.00 грн

Нашли дешевле?

10 или более: 0.70 грн

100 или более: 0.35 грн

1000 или более: 0.20 грн

Сопротивление *

Номинальная мощность:0,125 W

Нормированный допуск:±5%

Рабочая температура:-55°C ... +125°C

Сопротивление:1 к - 91 к Ом

Тип корпуса:0805

Тип резистора:Керамический

Тип упаковки:Лента на катушке

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор SMD 0805 5% (1к-91к)

Код товара: 5111

1.00 грн

Описание

SMD резистор 0805 5% (1к-91к) 0805

Толстопленочный чип‑резистор общего назначения в корпусе 0805 (2012) с допуском ±5% и номинальной мощностью 0,125 W, подходит для широкого спектра SMD‑схем.

Основные преимущества

Автомобильная надежность

Соответствие требованиям AEC‑Q200 для типоразмера 0805 (серия MCR10), что позволяет применение в условиях повышенных требований.

Стабильные электрические параметры

Металостеклянный толстопленочный резистивный элемент обеспечивает высокую надежность и стабильность сопротивления.

Мощность 0,125 W при +70°C

Для 0805 (MCR10) номинальная мощность составляет 0,125 W с линейным дерейтингом до 0 при +155°C.

Стандартизованные габариты

Корпус 0805 (2012): 2,00 × 1,25 × 0,55 мм с маркировкой трехзначным кодом для допуска J.

Ключевые характеристики

Тип:	Толстопленочный чип‑резистор (metal‑glaze)
Корпус:	0805 (метрический 2012)
Габариты корпуса:	L 2,00 ±0,10 мм; W 1,25 ±0,10 мм; t 0,55 ±0,10 мм; a 0,40 ±0,20 мм; b 0,40 ±0,20 мм
Номинальная мощность (при +70°C):	0,125 W
Нормированный допуск:	±5% (код J)
Диапазон сопротивлений (для J):	1 Ω … 10 MΩ (ряд E24)
TCR (для 10 Ω … 10 MΩ):	±200 ppm/°C
Предельное рабочее напряжение (LEL):	150 V
Макс. напряжение перегрузки:	300 V
Рабочая температура:	−55°C … +155°C
Соответствие стандартам:	AEC‑Q200; IEC 60115‑1/‑8; JIS C 5201‑1/‑8

Детальные технические параметры

Маркировка: 3‑значный код для допуска J; буква «R» используется как десятичная точка (например, 9R1).
Рекомендуемый посадочный шаблон (Land pattern) для 0805: A = 1,2 мм; B = 2,6 мм; C = 1,15 мм; D = 0,7 мм.
Дерейтинг: выше +70°C мощность уменьшается линейно до 0 при +155°C (кривая для MCR01/03/10/18/25/50).
Перегрузка: изменение сопротивления ±(2,0% + 0,1 Ω) при 2 с; испытательное напряжение — меньшее из U = 2,5×Uном или Uмакс. перегрузки.
Стойкость к длительной нагрузке: ±(3,0% + 0,1 Ω) после 1000 ч при +70°C (1,5 ч ON / 0,5 ч OFF).
Стойкость к температурной влаге: ±(3,0% + 0,1 Ω) (85°C, 85% RH; 1000 ч для серий MCR06/01/03/10/18).

Примечание: параметры основаны на документации ROHM для MCR10 (серия MCR). Источник: ROHM Datasheet (PDF).

Основные области применения

Электроника общего назначения с SMD‑монтажом.
Изделия с повышенными требованиями к надежности (AEC‑Q200, корпус 0805).

Совместимые обозначения и альтернативы

Для подбора альтернатив используйте толстопленочные резисторы в корпусе 0805 с эквивалентными ключевыми параметрами: мощность 0,125 W при +70°C, допуск ±5%, TCR около ±200 ppm/°C (для 10 Ω … 10 MΩ), LEL 150 V и рабочая температура −55…+155°C. Проверяйте соответствие по официальным даташитам производителей.

Вопросы‑ответы (FAQ)

Какая мощность и как происходит дерейтинг?

Для 0805 (MCR10) номинальная мощность составляет 0,125 W при +70°C; выше этой температуры мощность линейно уменьшается до 0 при +155°C согласно дерейтинг‑кривой.

Какой TCR характерен для номиналов в кОм‑диапазоне?

Для резисторов с допуском ±5% в диапазоне 10 Ω … 10 MΩ (что охватывает 1 кΩ … 91 кΩ) типичный TCR составляет ±200 ppm/°C.

Каковы ограничения по напряжению для 0805?

Предельное рабочее напряжение (LEL) — 150 V; максимальное напряжение перегрузки — 300 V.

Характеристики

Дополнительные

Тип резистора

Керамический

Тип упаковки

Лента на катушке

Основные

Номинальная мощность

0,125 W

Нормированный допуск

±5%

Рабочая температура

-55°C ... +125°C

Сопротивление

1 к - 91 к Ом

Тип корпуса

0805
