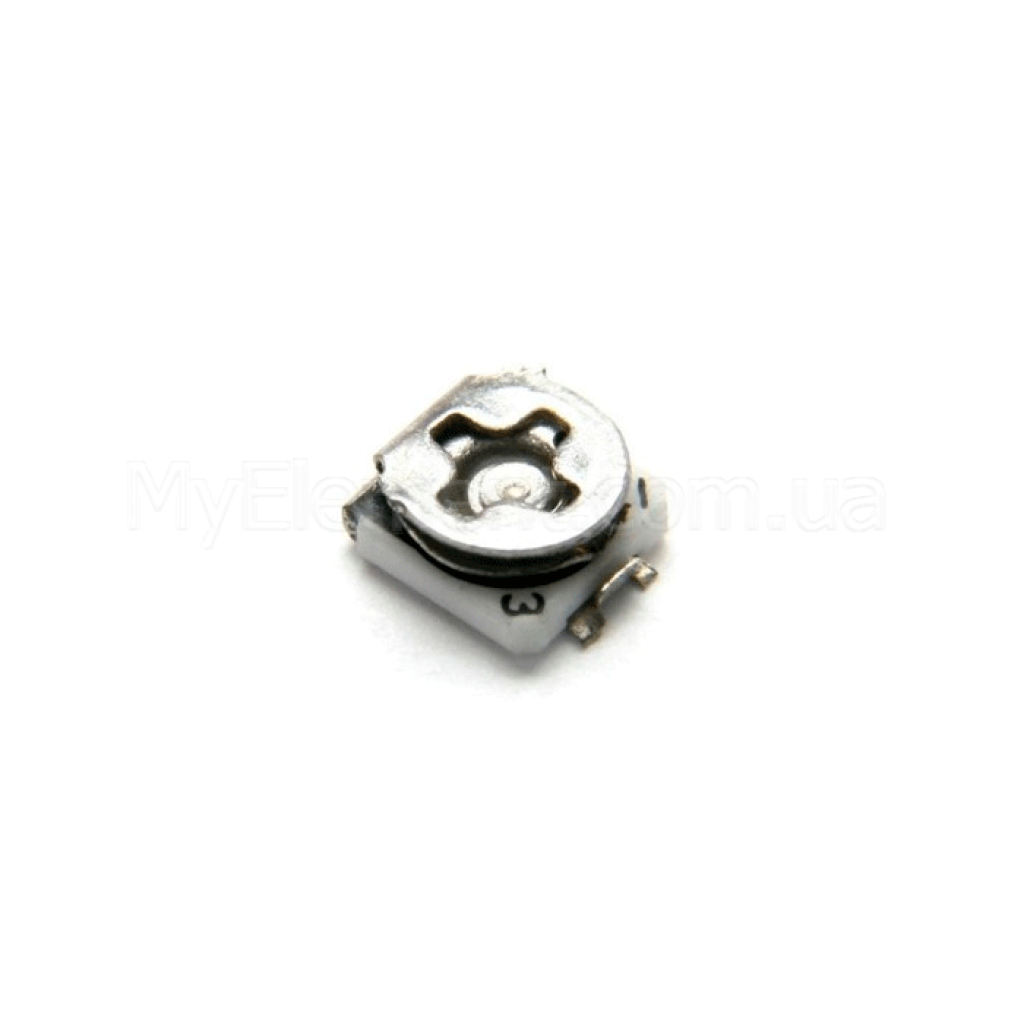

Потенциометр (подстроечный резистор) 3х3мм

Страна-производитель: Китай Код товара: 5459
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Потенциометр (подстроечный резистор) 3х3мм
Есть в наличии
Код товара: 5459
5.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Размер:3 х 3 мм
Сопротивление:100 R - 1 М
Тип корпуса:SMD (поверхностный монтаж)
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Потенциометр (подстроечный резистор) 3х3мм
Код товара: 5459
5.00 грн
Описание

Подстроечный резистор Bourns TC33 SMD 3×3 мм

Однооборотный 3‑мм SMD Trimpot для точной подстройки параметров в компактных печатных платах с 3×3‑мм форм‑фактором.

Основные преимущества

Стандартный 3‑мм посадочный след

Габарит 3 мм соответствует стандартному триммерному посадочному месту EIA/EIAJ для плотного монтажа.

Совместимость с автоматизацией

Конструкция ротора совместима с pick‑and‑place и автоматической настройкой.

Плавная точная регулировка

Разрешение регулировки практически бесконечно; нестабильность контакта (CRV) ≤ 5%.

Технологичность пайки

Рекомендуется оплавление (reflow); проточная пайка и водная очистка не рекомендуются; флюс — с осторожностью.

Ключевые характеристики

Серия / тип:TC33 — 3 мм SMD Trimpot, 1 оборот
Диапазон сопротивлений:100 Ω — 1 MΩ
Стандартные номиналы:100, 200, 500 Ω; 1k, 2k, 5k, 10k, 20k, 50k, 100k, 200k, 500k, 1M
Допуск сопротивления (стандарт):±25%
Номинальная мощность:0.15 Вт при 70 °C (макс. 50 VDC)
Температурный коэффициент (TCR):±250 ppm/°C
Рабочая температура:−40 °C … +100 °C
Угол регулирования:270° ± 20°
CRV (нестабильность контакта):≤ 5%
Ресурс регулировок:20 циклов (TRS ±10%)
Тип монтажа:SMD (поверхностный)
Габариты корпуса (ориентировочно по чертежу):длина ~3.0 мм, ширина ~3.6–3.8 мм, высота ~1.2–1.5 мм
Рекомендованный инструмент настройки:крестовой шлиц 1.7 мм

Детальные технические параметры

  • Абсолютное минимальное сопротивление: для TR ≤ 1 kΩ — ≤ 20 Ω; для TR > 1 kΩ — ≤ 2% от полного сопротивления.
  • Механическая особенность: непрерывное вращение для модели TC33X‑1.
  • Момент трения: 0.98–11.76 mN·m (макс.).
  • Статическая осевая нагрузка на вал: < 4.9 N.
  • Пины: 1 и 3 — края резистивной дорожки; 2 — ползунок (wiper).
  • Процессные предупреждения: водная очистка не рекомендована; проточная пайка не рекомендована; применять оплавление (reflow); осторожно с флюсом.
  • Посадочные места: в даташите приведены рекомендованные land‑pattern для TC33X‑1 и TC33X‑2.
Примечание: параметры основаны на документации Bourns для TC33. Источник: Bourns Datasheet (PDF).

Основные области применения

  • Тонкая подстройка параметров в электронных схемах и модулях.
  • Калибровка порогов, смещений и балансиров в измерительных узлах.
  • Настройка усиления/чувствительности в компактных устройствах.

Совместимые обозначения и альтернативы

Допускаются варианты этой же серии: TC33X‑1 и TC33X‑2 с соответствующими номиналами сопротивления и тем же 3‑мм SMD форм‑фактором; перед заменой сверяйте чертеж посадочного места и характеристики в даташите.

Вопросы-ответы (FAQ)

Какие стандартные номиналы сопротивления доступны?

100, 200, 500 Ω; 1k, 2k, 5k, 10k, 20k, 50k, 100k, 200k, 500k и 1M.

Какова допустимая мощность и рабочий диапазон температур?

0.15 Вт при 70 °C (макс. 50 VDC); рабочая температура −40…+100 °C.

Какие рекомендации по пайке и очистке?

Применять оплавление (reflow); проточная пайка и водная очистка не рекомендуются; при использовании флюсов — соблюдать осторожность.
