🔌 Плата расширения Sensor Shield v5.0

Плата расширения для Arduino Uno с поддержкой FLProg и множественными разъёмами для датчиков

Общее описание

Плата расширения Sensor Shield v5.0 – универсальная плата расширения, которая кардинально упрощает работу с датчиками и модулями на базе Arduino Uno. Эта инновационная плата подключается непосредственно на Arduino методом "бутерброда" и предоставляет структурированные разъёмы для каждого I/O пина с отдельными контактами питания и земли. Shield устраняет необходимость использования сложных схем подключения через макетные платы, обеспечивает официальную поддержку визуального программирования FLProg и включает специализированные разъёмы для популярных модулей, таких как Bluetooth, SD-карты, ультразвуковые датчики и LCD дисплеи. Идеальное решение для быстрого прототипирования сложных проектов с множественными датчиками и минимальным количеством соединительных проводов.

✅ Технические преимущества:

• Структурированные разъёмы для всех I/O пинов – каждый цифровой (D0-D13) и аналоговый (A0-A5) пин имеет собственную группу из трёх контактов S-V-G (Signal-VCC-GND), что устраняет потребность в отдельном разведении питания для датчиков
• Специализированные разъёмы для популярных модулей – встроенные разъёмы для Bluetooth (HC-05/06), ультразвуковых датчиков (HC-SR04), SD-карт, I2C устройств и LCD дисплеев обеспечивают прямое подключение без дополнительной разводки
• Поддержка внешнего питания – синий клеммник с перемычкой SEL позволяет подключать внешнее 5В питание для проектов с высоким энергопотреблением, защищая стабилизатор Arduino от перегрузки
• Официальная поддержка FLProg – полная совместимость с визуальным программированием FLProg предоставляет дополнительные возможности для создания проектов без написания кода
• Дублирование функциональности Arduino – встроенная кнопка RESET и светодиоды PWR и L (пин 13) обеспечивают полный контроль без необходимости доступа к основной плате Arduino

🔧 Идеальное решение для:

Метеостанции с множественными датчиками

Системы автоматизации "умного дома"

Робототехнические проекты с сенсорами

IoT проекты с беспроводной связью

Охранные системы с датчиками движения

Учебные проекты и прототипирование

Системы мониторинга окружающей среды

Проекты с LCD дисплеями и индикацией

💡 Широкие возможности применения:

Метеорологические станции и системы мониторинга – Shield идеально подходит для проектов, где нужно одновременно подключить датчики температуры, влажности, давления, освещённости и другие сенсоры. Структурированные разъёмы позволяют легко организовать подключение DHT22, BMP280, фоторезисторов и других компонентов без путаницы проводов.
Умный дом и автоматизация – благодаря специализированным разъёмам для Bluetooth и I2C модулей, Shield становится основой для создания централизованных систем управления освещением, отоплением, безопасностью. Возможность подключения LCD дисплеев обеспечивает удобный интерфейс пользователя для контроля всех параметров.
Робототехника и мобильные платформы – разъём для ультразвуковых датчиков позволяет легко интегрировать системы избегания препятствий, а множественные I/O пины с питанием упрощают подключение сервоприводов, энкодеров и других актуаторов. Компактная конструкция минимизирует габариты робототехнических систем.
IoT и беспроводные сети – встроенная поддержка популярных радиомодулей APC220 и Bluetooth HC-05/06 делает Shield идеальной базой для IoT проектов. Возможность логирования данных на SD-карту обеспечивает автономную работу системы даже без постоянного соединения с сетью.
Образовательные проекты и STEM обучение – Shield значительно упрощает процесс обучения программированию микроконтроллеров, позволяя студентам сосредоточиться на логике программы вместо сложного монтажа схем. Поддержка FLProg делает платформу доступной даже для новичков без опыта программирования.

📦 Детальные технические характеристики:

Совместимость: Arduino Uno R3
Способ подключения: Прямой монтаж "бутербродом" на Arduino Uno
Цифровые I/O пины: D0-D13 с групповыми разъёмами S-V-G
Аналоговые входы: A0-A5 с групповыми разъёмами S-V-G

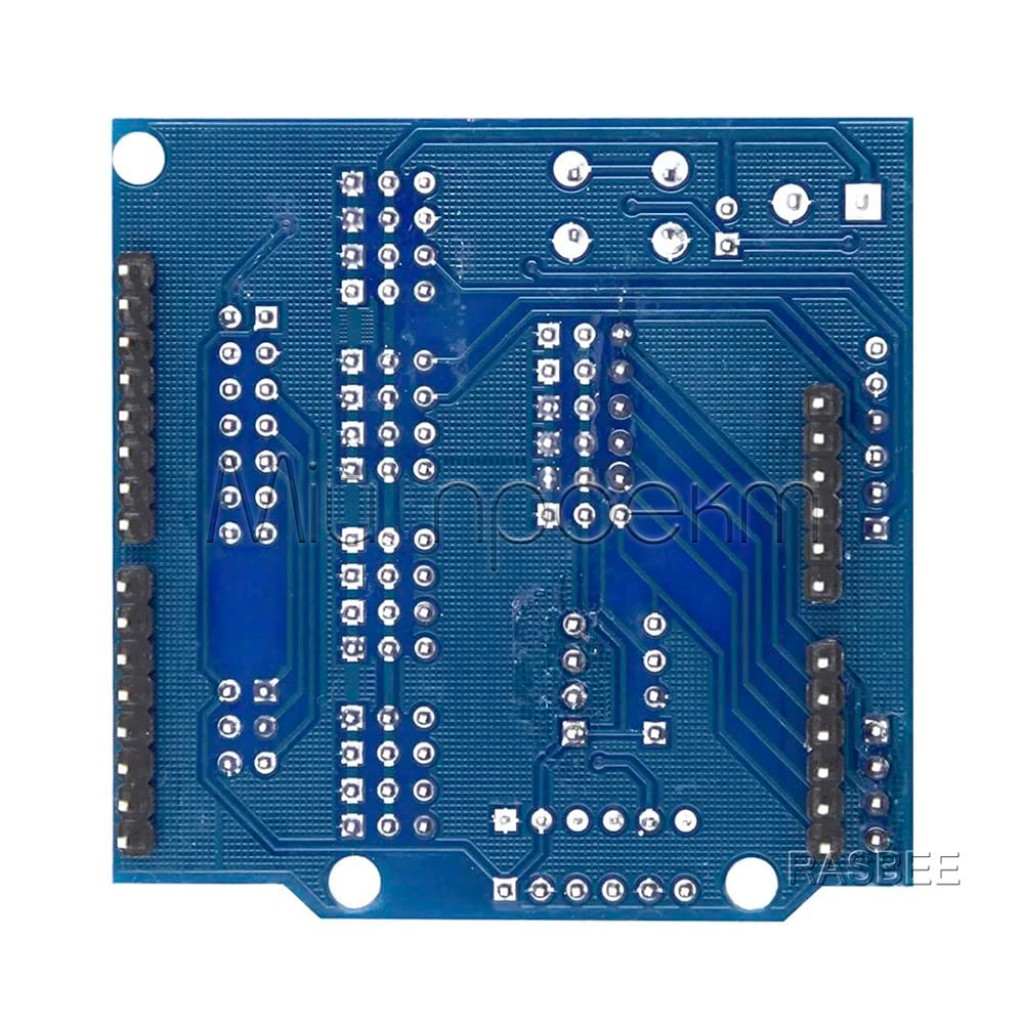

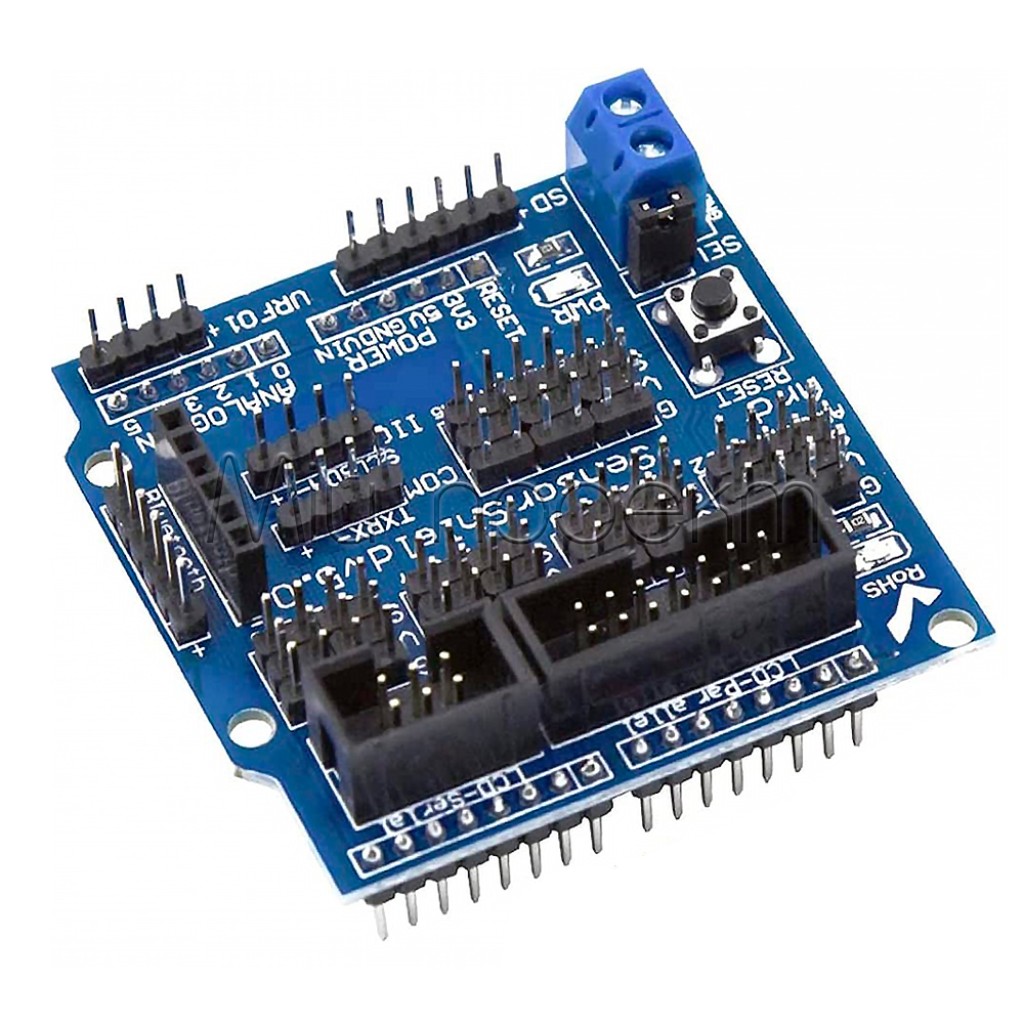

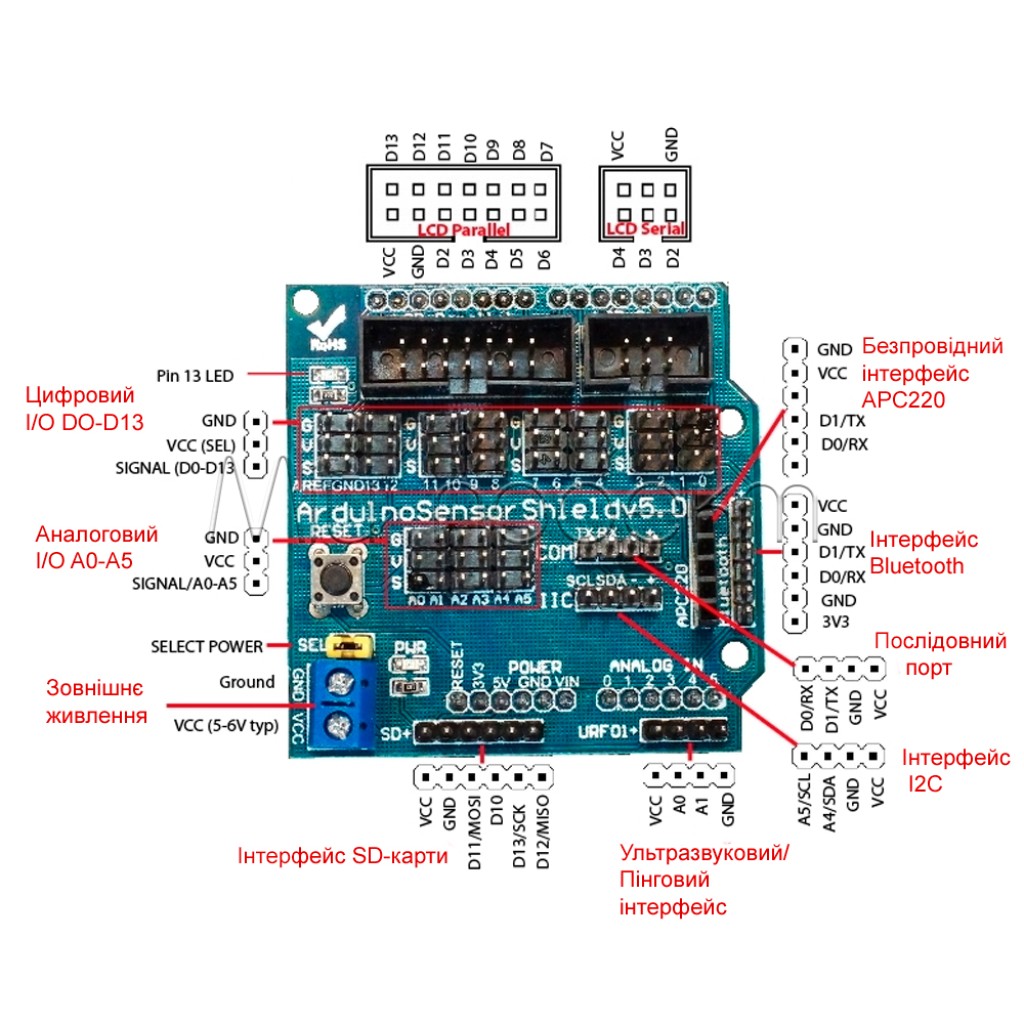

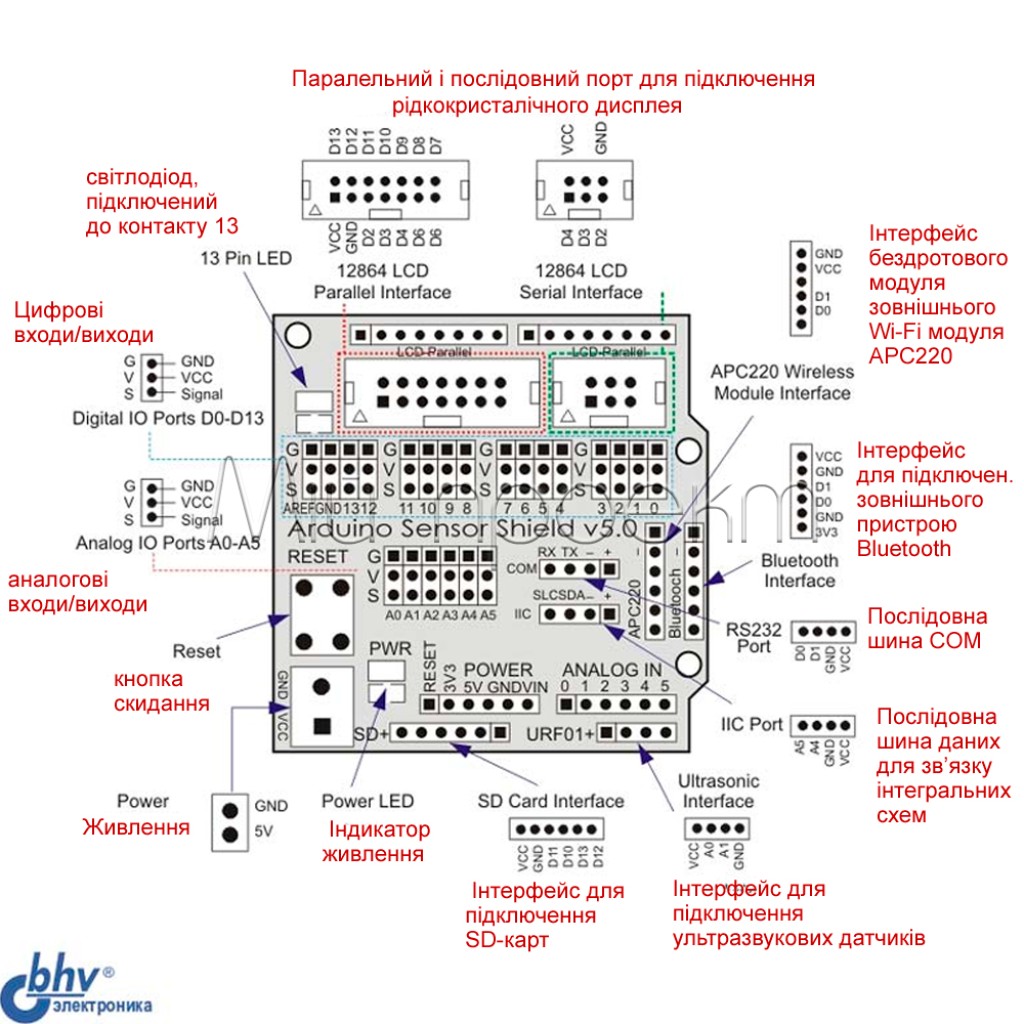

Специализированные разъёмы:
- Bluetooth (6-pin) для HC-05/HC-06 модулей
- APC220 (6-pin) для радиомодулей
- Ультразвуковой датчик (4-pin) VCC-Trig-Echo-GND
- SD-карта (6-pin)
- I2C (4-pin) SCL-SDA-VCC-GND
- COM Port (4-pin) TX-RX-VCC-GND
- LCD-Serial для I2C дисплеев
- LCD-Parallel для параллельных дисплеев
Питание: 5В от Arduino или внешнее через клеммник
Перемычка выбора питания: SEL джампер
Индикация: Светодиод PWR (питание), светодиод L (пин 13)
Кнопка RESET: Дублирует функцию сброса Arduino
Клеммник внешнего питания: Синий клеммник GND-VCC
Программная поддержка: Arduino IDE, FLProg
Материал платы: Текстолит FR4
Цвет платы: Синий с белым маркировкой

⚠️ Важные аспекты использования:

Управление питанием при высоком потреблении – если ваш проект использует много датчиков или модулей с высоким потреблением тока, обязательно снимите перемычку SEL и подключите внешнее 5В питание через синий клеммник. Это защитит стабилизатор Arduino от перегрузки и обеспечит стабильную работу всех компонентов.
Правильное подключение специализированных модулей – при использовании разъёмов для Bluetooth, APC220 или ультразвуковых датчиков убедитесь в правильности распиновки модулей. Большинство стандартных модулей HC-05, HC-06, HC-SR04 подключаются непосредственно, но всегда проверяйте схему подключения для конкретной модели.
Организация проводов и доступность – хотя Shield значительно уменьшает количество проводов, планируйте расположение компонентов так, чтобы сохранить доступ к USB разъёму Arduino и возможность перепрограммирования без демонтажа всей конструкции. Используйте цветовое маркирование проводов для упрощения диагностики.
Совместимость с разными версиями Arduino – Shield разработан специально для Arduino Uno R3. При использовании с другими моделями Arduino (Nano, Pro Mini, Mega) могут возникнуть проблемы совместимости распиновки. Всегда проверяйте соответствие пинов перед подключением.
Расширение возможностей через программирование – максимально используйте преимущества FLProg для визуального программирования сложных логических схем. Это особенно полезно при создании систем автоматизации с множественными условиями и обратными связями между датчиками.

Плата расширения Sensor Shield v5.0 – это решение, которое революционизирует процесс создания проектов с Arduino. Забудьте о запутанных схемах подключения и бесконечных проводах – получите профессиональную платформу для воплощения самых смелых технических идей. С поддержкой FLProg и специализированными разъёмами для всех популярных модулей, ваши проекты станут проще, надёжнее и эффектнее.

ЗАКАЖИТЕ СЕЙЧАС

#ArduinoUno #SensorShield #FLProg #ПлатаРасширения #Датчики #IoT

Характеристики

-Основные-

-Тип-

UNO

-Дополнительные-

-Размеры-

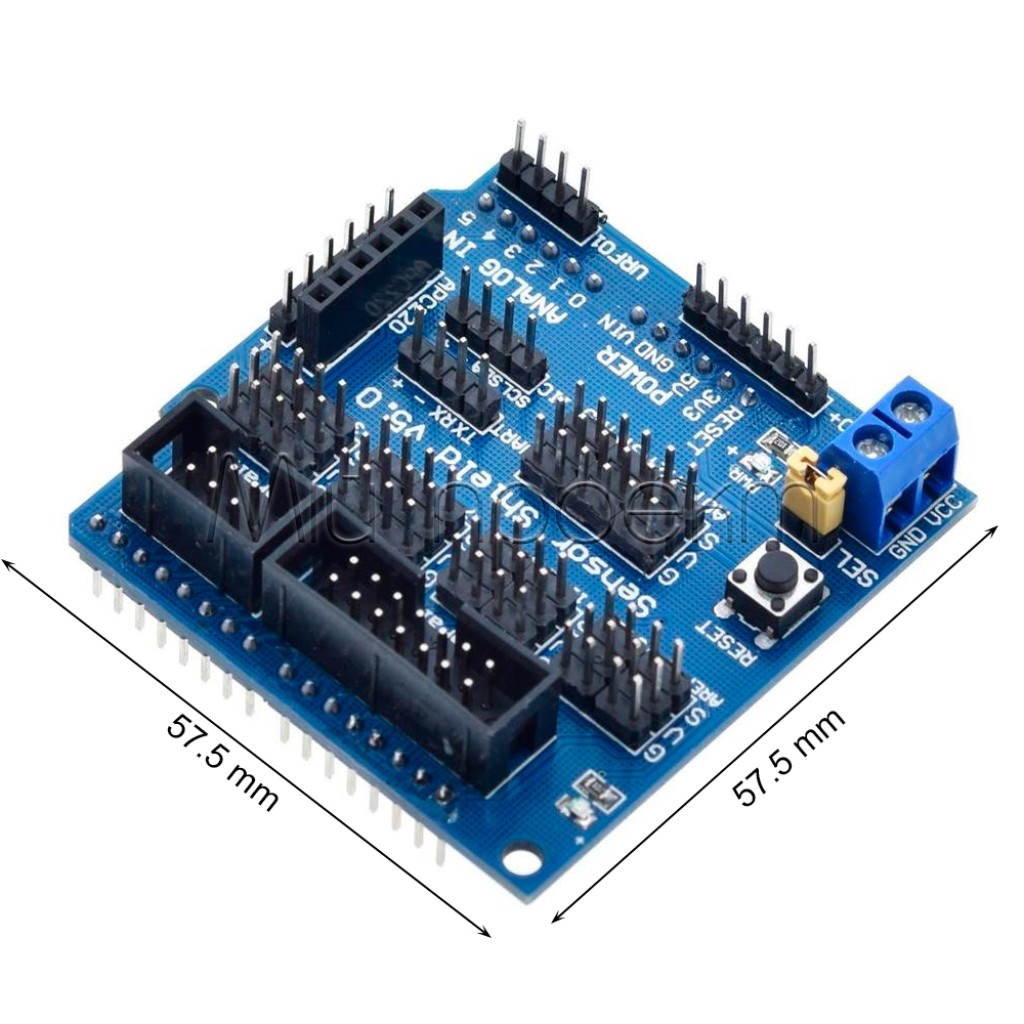

57.5 х 57.5 мм
