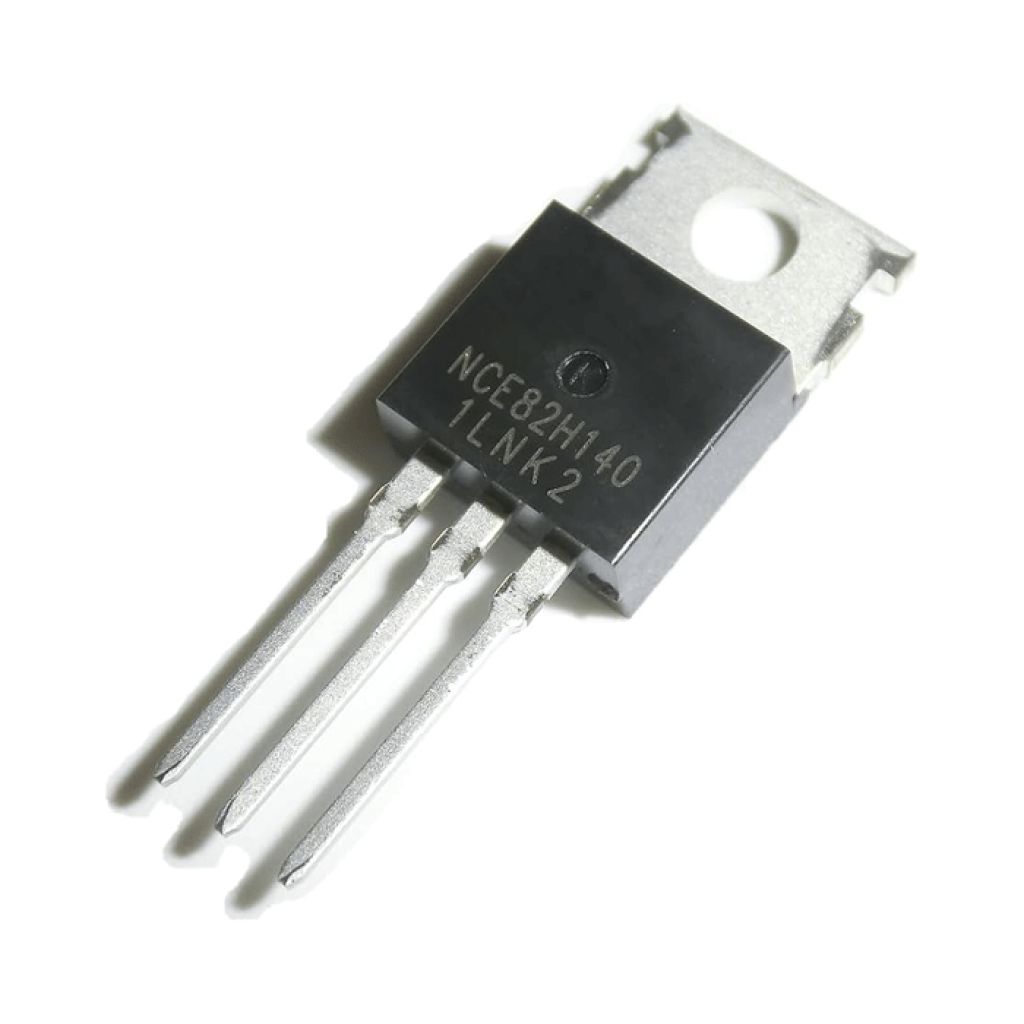

NCE82H140 транзистор корпус ТО-220

NCE82H140 — это N-канальный MOSFET в корпусе TO-220-3L, который используется в коммутационных схемах, импульсных источниках питания, драйверах двигателей и других системах управления нагрузкой.

1. Идентификация и основные компоненты

flowchart TD
    subgraph TO220["Корпус TO-220 (вид спереди)"]
      Metal["Металлическая пластина
(радиатор)"]
      direction TB

      subgraph Pins["Выводы"]
        direction LR
        G["1
Затвор
(Gate, G)"] --- D["2
Сток
(Drain, D)"] --- S["3
Исток
(Source, S)"]
      end

      Metal --- Pins
    end

    classDef pin fill:#f96,stroke:#333,stroke-width:2px
    class G,D,S pin


Транзистор NCE82H140 имеет три вывода:

• Вывод 1 (Gate, G): Управляющий вход для включения/выключения транзистора.
• Вывод 2 (Drain, D): Выход тока, подключается к нагрузке.
• Вывод 3 (Source, S): Вход тока, обычно соединяется с землей (GND).

2. Схема подключения

flowchart TD
    VDD["+ Питание (V_DD)"] --> Load["Нагрузка"]
    Load --> D["Сток (Drain)"]
    G["Затвор (Gate)"] --> RG["Резистор затвора
R_G: 10-100 Ом"]
    RG --> MCU["Управляющий сигнал
(микроконтроллер)"]

    D --> S["Исток (Source)"]
    S --> GND["Земля (GND)"]

    RPD["Подтягивающий резистор
10 кОм"] --> G
    RPD --> S

    subgraph Protection["Защита (для индуктивной нагрузки)"]
      D1["Защитный диод
1N4007"] --> D
      D1 --> VDD
    end


Базовая схема подключения для коммутации нагрузки:

• Исток (Source): Подключите к земле (GND).
• Сток (Drain): Подключите к одному концу нагрузки (например, двигателя, лампы или резистора).
• Второй конец нагрузки соедините с положительным источником питания (V_DD).
• Затвор (Gate): Подключите через резистор (R_G, 10–100 Ом) к источнику управляющего сигнала (например, микроконтроллеру).

3. Расчеты параметров

Расчет резистора затвора:

Расчет максимальной мощности транзистора:

Расчет теплового режима:

4. Практические советы

5. Пошаговая инструкция подключения (пример: драйвер двигателя)

1. Исток (Source): Соедините с землей (GND).
2. Сток (Drain): Подключите к одному концу двигателя.
3. Второй конец двигателя соедините с V_DD (например, 12 В).
4. Затвор (Gate): Через резистор R_G (10–47 Ом) подключите к источнику сигнала (например, микроконтроллеру).
5. Добавьте резистор 10 кОм между затвором и истоком.
6. Для индуктивной нагрузки: Установите защитный диод (например, 1N4007) параллельно двигателю:
   • Анод — к стоку (Drain)
   • Катод — к V_DD
7. Если нужно, установите радиатор на металлическую пластину транзистора с термопастой.
8. Проверьте все соединения перед подачей питания.

6. Ограничения и предельные параметры

7. Принцип работы

• Включение: При V_GS ≥ 10 В транзистор открывается, ток течет от стока к истоку через нагрузку.
• Выключение: При V_GS < V_GS(th) (например, 0 В) транзистор закрывается, ток прекращается.

flowchart LR
    subgraph Off["Выключенное состояние (V_GS = 0В)"]
      direction TB
      VDD1["V_DD"] --> Load1["Нагрузка"]
      Load1 --> D1["Drain"]
      D1 -.- S1["Source"]
      S1 --> GND1["GND"]
      G1["Gate (0В)"] -.- D1
    end

    subgraph On["Включенное состояние (V_GS = 10В)"]
      direction TB
      VDD2["V_DD"] --> Load2["Нагрузка"]
      Load2 --> D2["Drain"]
      D2 --> S2["Source"]
      S2 --> GND2["GND"]
      G2["Gate (10В)"] -.- D2
    end

    Off --> On

    classDef current fill:#0f0,stroke:#333,stroke-width:2px
    class D2,S2 current
