Кратко о матрице 8×8 на MAX7219

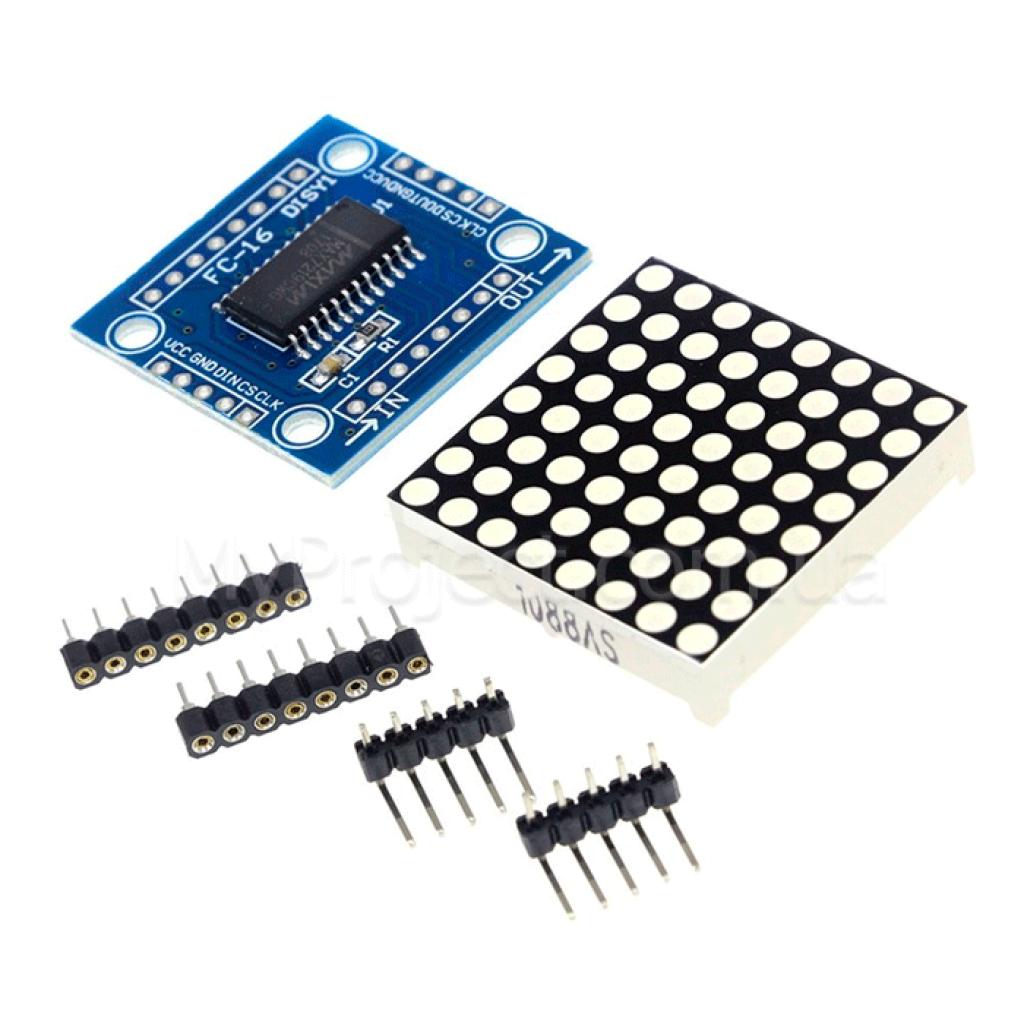

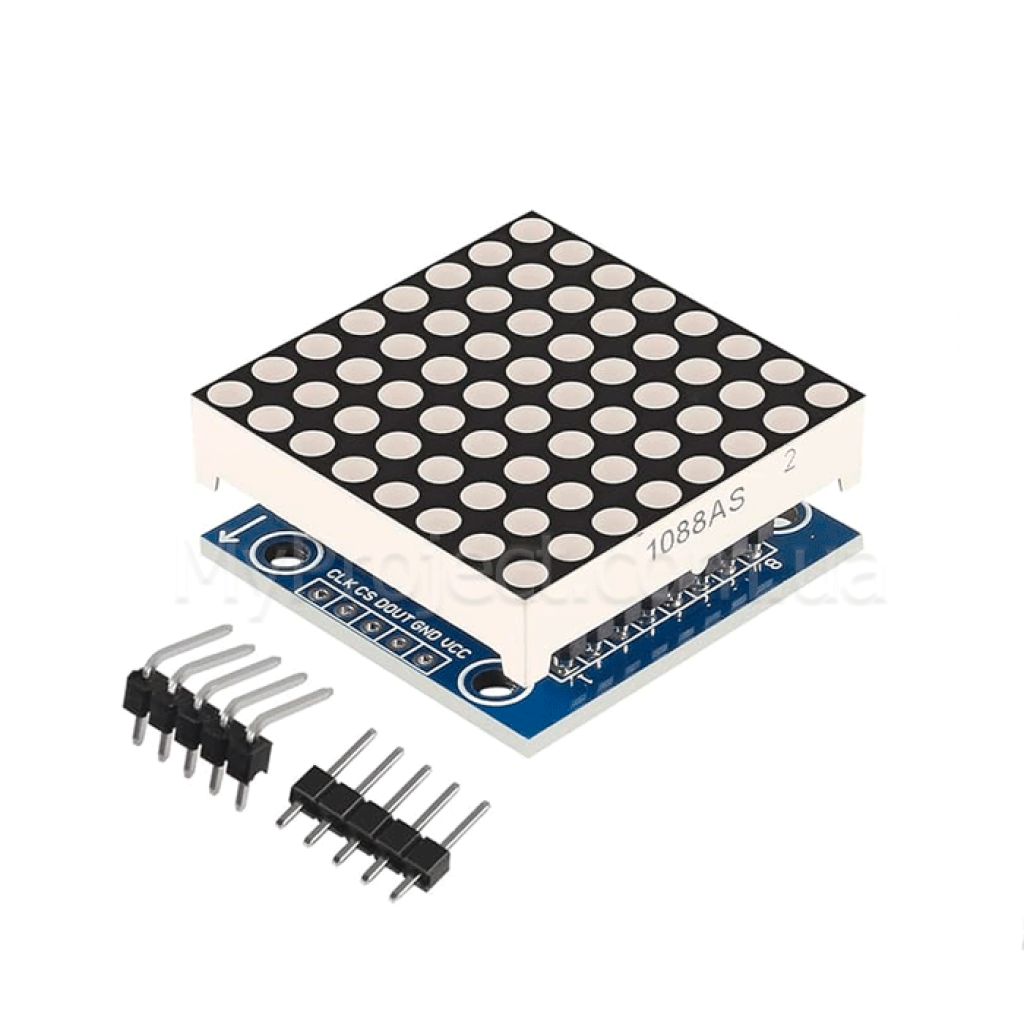

Светодиодная матрица 8×8 на MAX7219 — компактный одноцветный модуль для вывода цифр, символов, пиктограмм и простой анимации. 64 красных светодиода образуют поле 8×8 точек, а контроллер MAX7219 выполняет динамическое управление индикацией.
Ключевые характеристики
- Тип
- точечная светодиодная матрица с контроллером
- Размерность
- 8 × 8 точек, 64 светодиода
- Цвет свечения
- красный
- Контроллер
- MAX7219
- Питание
- 5 В
- Управляющие сигналы
- DIN, CLK, CS; последовательный SPI-подобный интерфейс
- Контакты питания
- VCC, GND
- Размеры модуля
- 32 × 32 × 15 мм
- Крепление
- 4 отверстия диаметром 3 мм
Подробное описание и особенности
Управление 64 светодиодами
MAX7219 содержит память состояния индикатора, схему мультиплексного сканирования и драйверы строк и столбцов. Микроконтроллер отправляет данные, а контроллер матрицы поддерживает сформированное изображение без постоянного программного переключения каждого светодиода.[1]
Каждая точка матрицы управляется программно. Яркость также регулируется командами MAX7219, поэтому интенсивность индикации можно адаптировать к условиям использования без дополнительного внешнего диммера.
Последовательный интерфейс

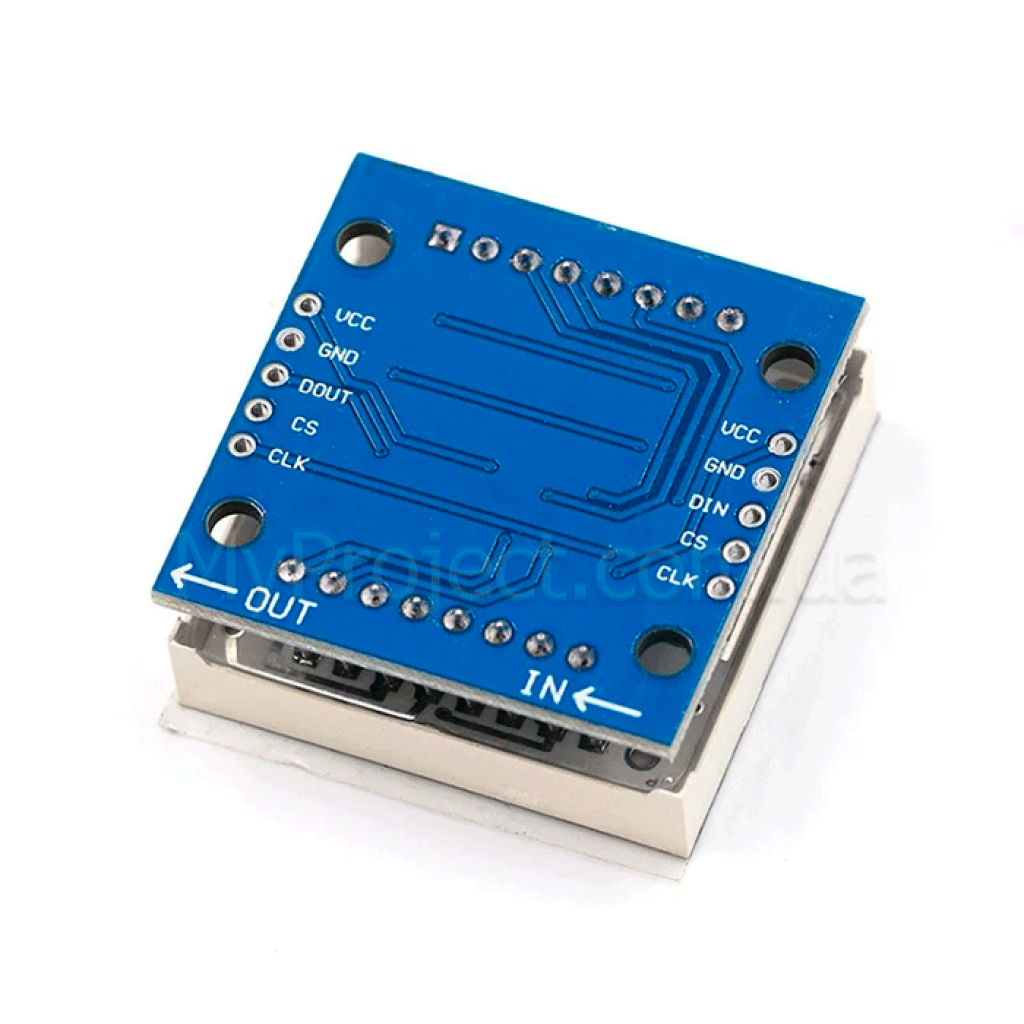

Для передачи изображения используются три управляющие линии: DIN принимает данные, CLK синхронизирует их сдвиг, а CS фиксирует переданную команду. Отдельно подключаются VCC и GND. Такая схема оставляет другие GPIO микроконтроллера свободными для кнопок, датчиков или звукового сигнализатора.
Матрица имеет всего 8 × 8 точек, поэтому лучше всего отображает короткие символы, простые пиктограммы и небольшую анимацию. Для подробной графики, мелкого текста или нескольких строк требуется дисплей с более высоким разрешением.
Подойдёт / не подойдёт
Подойдёт
- для часов, таймера, счётчика или индикатора состояния;
- для вывода цифр, коротких символов, пиктограмм и простой анимации;
- для учебных проектов с последовательным интерфейсом и светодиодной индикацией;
- для компактного устройства, в котором достаточно красного поля 8 × 8 точек.
Не подойдёт
- для цветной или RGB-индикации;
- для подробной графики, длинного статического текста или нескольких строк данных на одном модуле;
- для автономной работы без микроконтроллера и управляющей программы;
- для гарантированного прямого управления сигналами 3,3 В без согласования логических уровней.
Примеры применения
Цифровые часы или таймер
Матрица может отображать цифры, разделительные знаки и простую анимацию перехода. Логику времени обеспечивает микроконтроллер или отдельный модуль часов реального времени.
Индикатор состояния устройства
Пиктограммы, стрелки, уровни или короткие коды позволяют отображать режим работы, результат измерения или предупреждение без полноразмерного дисплея.
Учебная LED-анимация
Модуль подходит для упражнений с побитовой графикой: движущейся точки, полос, простых фигур и кадров 8 × 8 пикселей.
Подключение
Отключите питание
Перед монтажом сверьте маркировку контактов на плате. Не переставляйте провода под напряжением.
Подключите питание
Соедините VCC со стабилизированными 5 В, а GND — с землёй источника питания и микроконтроллера.
Подключите управление
Подключите DIN к выходу данных микроконтроллера, CLK — к тактовому выходу, CS — к выбранному цифровому выходу управления.
Выполните первый тест
Запустите пример для одного MAX7219 с невысокой яркостью. Если изображение не появилось, проверьте общую землю, полярность питания и соответствие DIN, CLK и CS настройкам программы.
Ограничения и безопасность
Питание только 5 В
Подавайте 5 В на VCC с правильной полярностью. Не подключайте VCC к источнику с более высоким напряжением и не путайте его со входами DIN, CLK или CS.
Логика 3,3 В не гарантирована
Для MAX7219 при питании 5 В минимальный гарантированный уровень логической единицы составляет 3,5 В.[2] Поэтому с ESP32, ESP8266 и другими 3,3-вольтовыми контроллерами используйте преобразователь уровней или другое подтверждённое согласование сигналов.
Запас тока источника
Потребление зависит от количества включённых светодиодов и настроенной яркости. Для нескольких матриц используйте отдельный стабилизированный источник 5 В с достаточным запасом и общей землёй сигнальных цепей.
FAQ
Может ли матрица работать без микроконтроллера?
Нет. MAX7219 управляет светодиодами, но команды и данные изображения должен отправлять внешний контроллер.
Можно ли подключить модуль непосредственно к ESP32?
Надёжный высокий уровень от 3,3-вольтовой логики не гарантирован для MAX7219, питающегося от 5 В. Более безопасный вариант — согласовать DIN, CLK и CS преобразователем логических уровней.
Почему светодиоды не светятся после подключения?
Проверьте наличие 5 В между VCC и GND, общую землю с микроконтроллером, соответствие DIN, CLK и CS программе и инициализацию одного устройства MAX7219.
Можно ли отображать текст?
Один модуль отображает поле 8 × 8 точек, поэтому подходит для отдельных символов или прокрутки. Для одновременного отображения более длинной надписи требуется более широкое матричное поле.
Платы управления
Для проекта с 5-вольтовой логикой можно выбрать одну из Arduino-совместимых плат:
- Nano V3.0 ATmega328P Type-C — компактный вариант для небольшого корпуса;
- UNO R3 Mini ATmega328P Type-C — вариант с разъёмными гнёздами для макетного подключения.
Документы и источники
- Maxim Integrated, MAX7219/MAX7221: Serially Interfaced, 8-Digit LED Display Drivers — функции контроллера, память 8 × 8 и управление LED-матрицей.
- Maxim Integrated, MAX7219/MAX7221 Electrical Characteristics, страница 3 — гарантированные уровни логических входов при питании 5 В.
