Кратко о LOLIN D1 mini V4.0.0

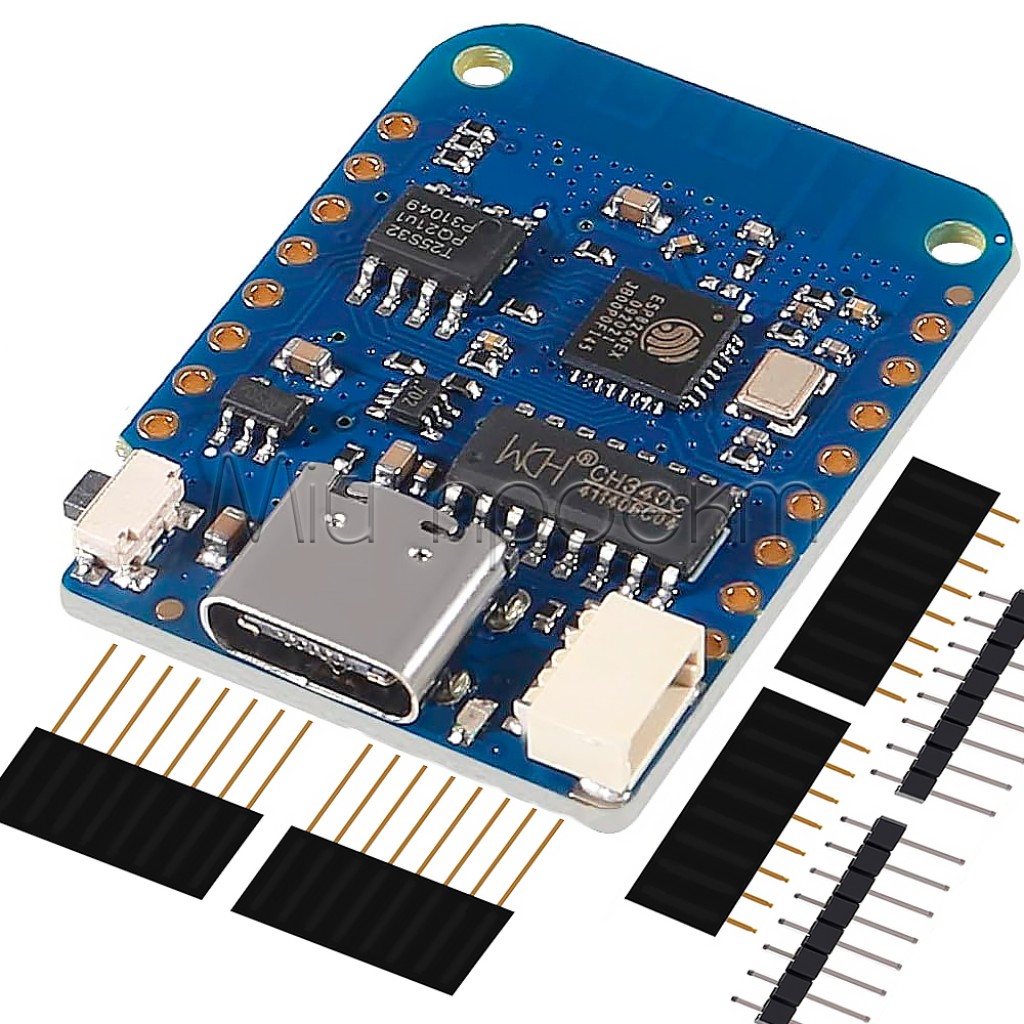

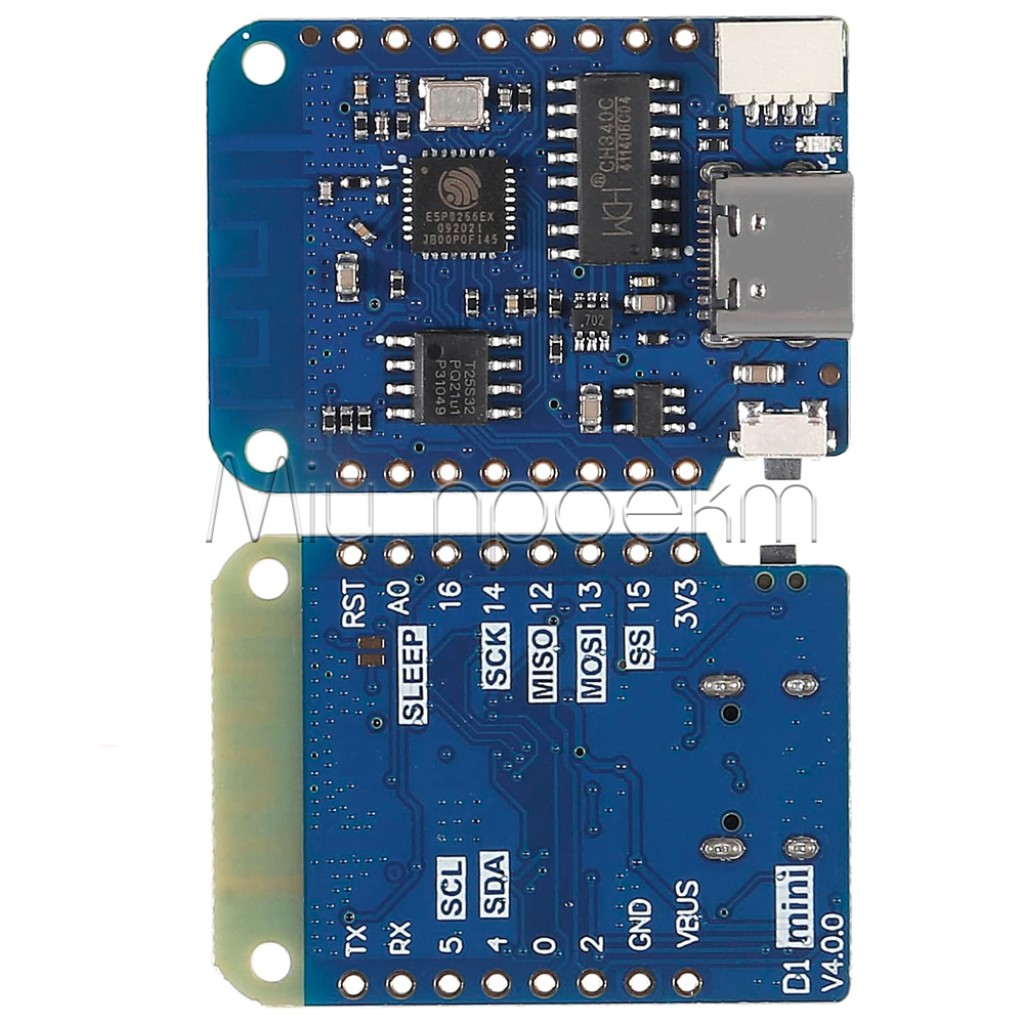

LOLIN D1 mini V4.0.0 — компактная плата разработчика на ESP8266EX для Wi‑Fi-датчиков, локальных веб-панелей, домашней автоматизации и учебных IoT-проектов. Она оснащена 4 МБ флеш-памяти, USB‑C, 11 цифровыми входами/выходами и одним аналоговым входом с пределом 3,2 В.[1]
Ключевые характеристики
- Микроконтроллер
- ESP8266EX
- Частота процессора
- 80/160 МГц[1]
- Флеш-память
- 4 МБ[1]
- Wi‑Fi
- 802.11 b/g/n, диапазон 2,4 ГГц; Station, SoftAP или Station + SoftAP на уровне ESP8266EX[3]
- Цифровые входы/выходы
- 11; D0 имеет ограничения для части периферийных функций[1]
- Аналоговый вход
- 1, максимальное входное напряжение 3,2 В[1]
- Логический уровень GPIO
- 3,3 В[1]
- Интерфейсы
- UART, SPI, программный I²C, PWM; отдельный LOLIN I2C Port[1]
- USB
- USB‑C, преобразователь USB–UART CH340[1][2]
- Питание
- 5 В через USB‑C или контакт 5V; стабилизированные 3,3 В через контакт 3V3[2]

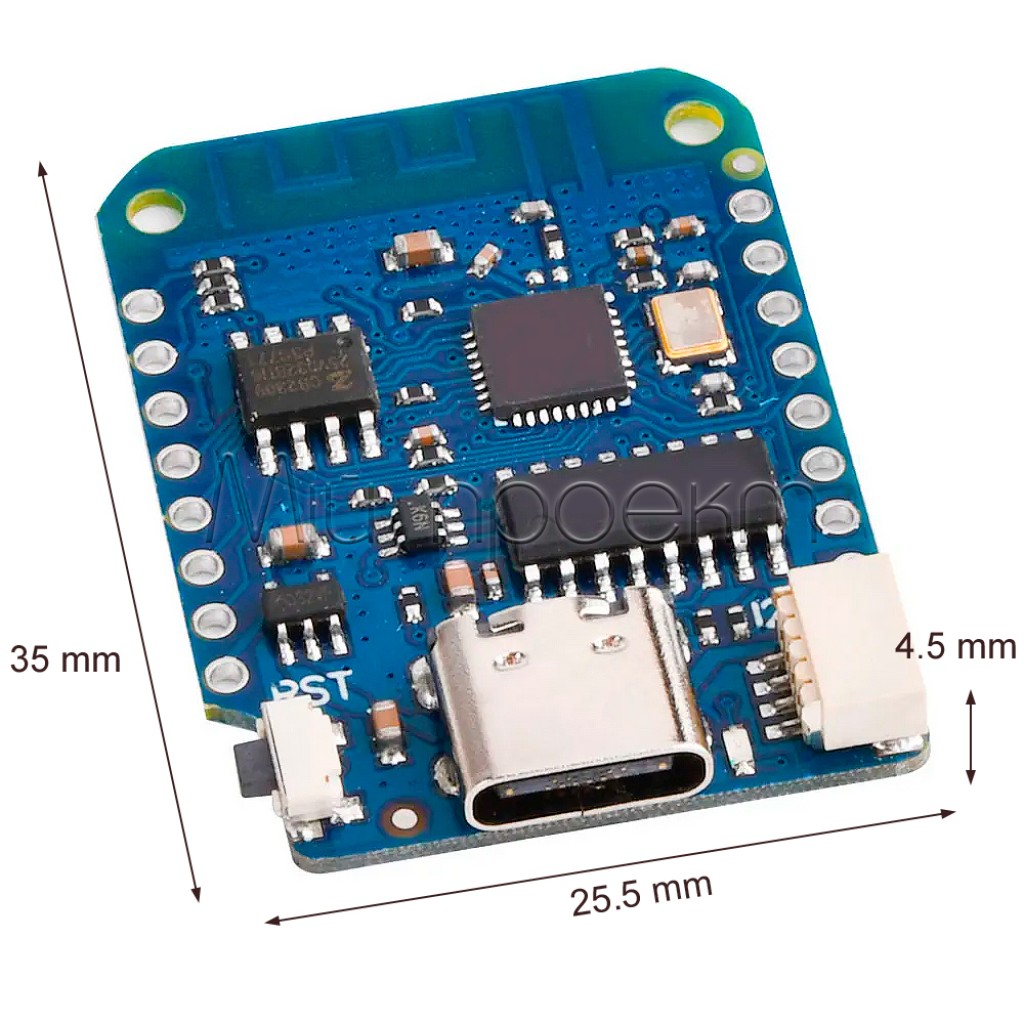

- Размеры платы
- 34,2 × 25,6 мм[1]
- Масса
- 3 г[1]
Подробное описание и особенности
ESP8266EX для управления и обмена данными
ESP8266EX объединяет 32-битный процессор и Wi‑Fi, поэтому плата может опрашивать датчики, обрабатывать значения и передавать их в локальную сеть без отдельного радиомодуля. Режимы Station и SoftAP позволяют подключить узел к роутеру или создать собственную точку доступа для настройки и локального управления.[3]
Четыре мегабайта внешней флеш-памяти можно использовать для прошивки, веб-ресурсов и служебных данных, однако доступное пространство зависит от выбранной схемы разделов, файловой системы и наличия OTA-обновления.
Прошивка через USB‑C
Преобразователь USB–UART CH340 используется для загрузки прошивки и последовательной отладки. Плата поддерживается средами Arduino для ESP8266, NodeMCU и MicroPython.[1] Если после подключения компьютер не показывает последовательный порт, сначала проверьте USB-кабель с линиями передачи данных, сам порт и драйвер CH340.[4]
Периферия и практические ограничения

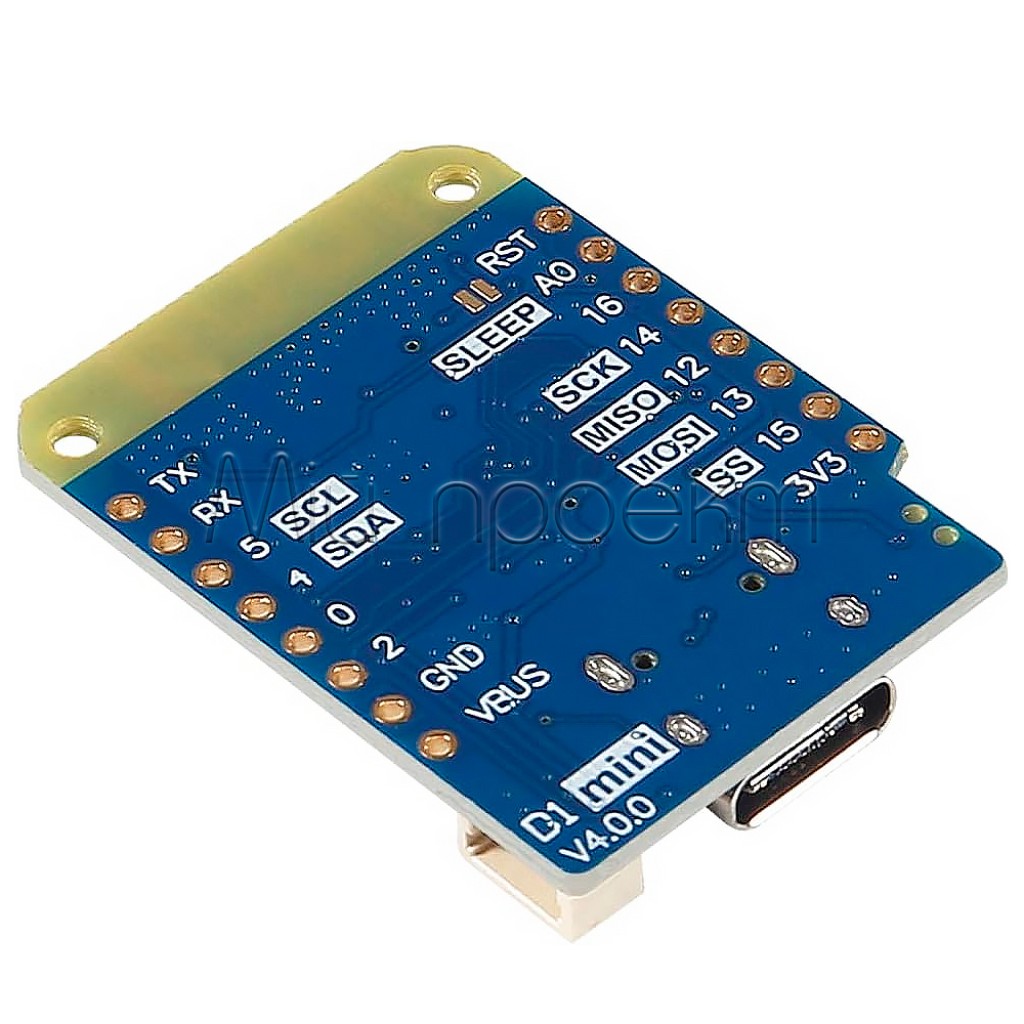

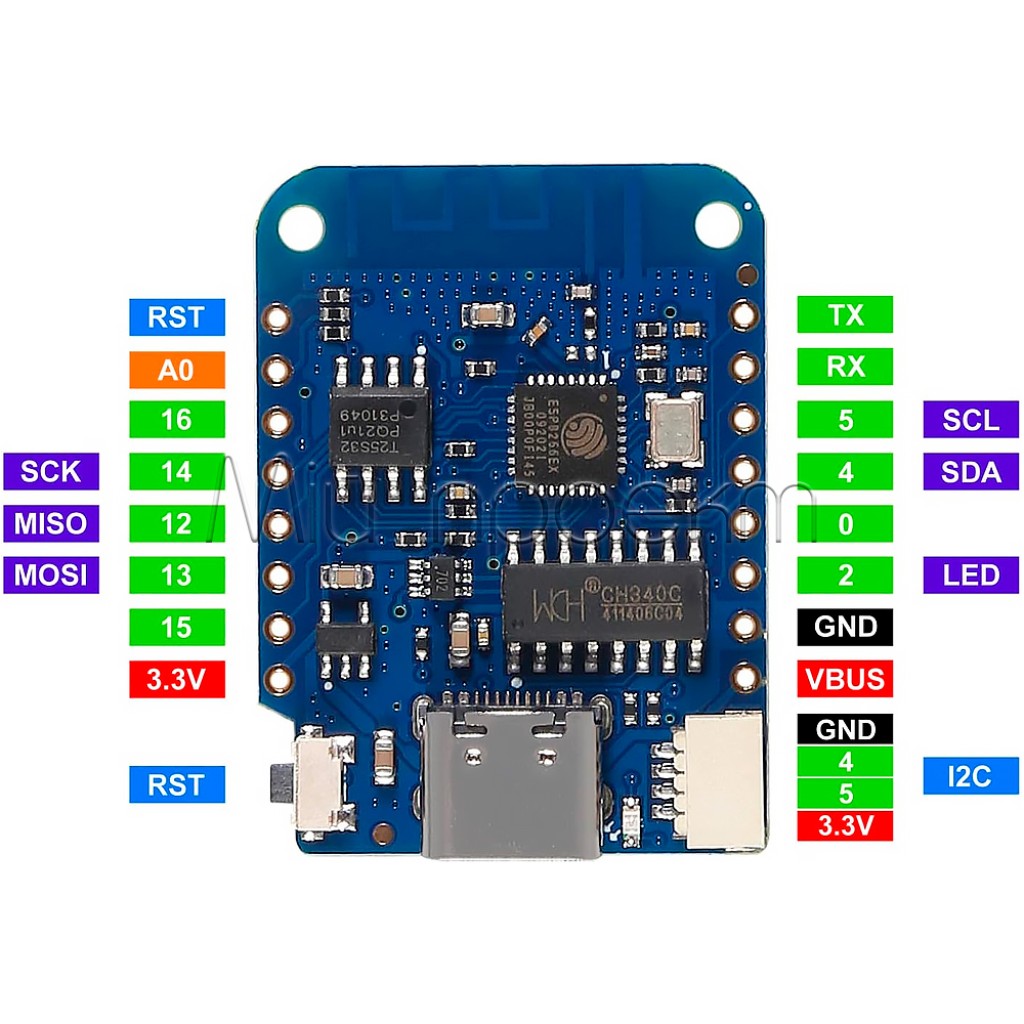

Одиннадцать цифровых контактов позволяют подключать сенсоры, дисплеи и управляющие модули, но они не являются полностью взаимозаменяемыми. D0 имеет ограничения для прерываний, PWM, I²C и OneWire, а уровни на GPIO0, GPIO2 и GPIO15 влияют на режим запуска ESP8266EX.[1][3] Назначение контактов следует спланировать до монтажа периферии.
Встроенный аналоговый канал принимает не более 3,2 В.[1] Для сигнала с более широким диапазоном необходима правильно рассчитанная схема масштабирования и защиты; напрямую подключать 5-вольтовый аналоговый выход к A0 нельзя.
Подойдет / не подойдет
Подойдет
- для Wi‑Fi-датчиков, регистраторов данных и компактных метеостанций;
- для локальной веб-панели управления или индикатора состояния;
- для домашней автоматизации с периферией, совместимой с логикой 3,3 В;
- для обучения работе с ESP8266, GPIO, UART, SPI, I²C и Wi‑Fi;
- для поддержки и модернизации существующих проектов на платформе D1 mini.
Не подойдет
- для прямого подключения цифровых сигналов 5 В к GPIO;
- для аналогового сигнала выше 3,2 В без схемы масштабирования и защиты;
- для непосредственного питания двигателя, катушки реле или другой силовой нагрузки от GPIO;
- для задач, где требуются Bluetooth или Wi‑Fi 5 ГГц;
- для нового серийного устройства с длительным жизненным циклом без оценки статуса NRND и будущей доступности ESP8266EX.[3]
Примеры применения
Беспроводной датчик
Плата периодически опрашивает цифровой сенсор и передает значения по Wi‑Fi на локальный сервер или в систему автоматизации. Для точных измерений температуры сенсор следует физически отдалить от платы и источников тепла.
Локальная панель состояния
Для вывода IP-адреса, состояния Wi‑Fi и показаний датчиков можно подключить OLED-дисплей на выбор: 0,96″ SSD1306 с разрешением 128 × 64 или более компактный 0,91″ SSD1306 128 × 32 с I²C. Для первого варианта перед подключением выберите нужное исполнение I²C или SPI.
Веб-управление через локальную сеть
ESP8266EX может обслуживать простую страницу с показаниями и командами. Исполнительные устройства подключают через отдельный драйвер, рассчитанный на их напряжение и ток, а не непосредственно к GPIO.
Учебный стенд
На одной плате можно отработать сканирование Wi‑Fi, работу с цифровыми входами, PWM, I²C, SPI, UART, аналоговыми измерениями и последовательной отладкой.
Подключение и первый запуск
-
Подключите USB‑C кабель с передачей данных
Кабель только для зарядки может питать плату, но не создаст последовательный порт для прошивки.
-
Установите поддержку платы
Для Arduino IDE установите пакет ESP8266 и выберите соответствующую плату LOLIN D1 mini и COM-порт. При необходимости установите драйвер CH340.[4]
-
Проверьте питание и уровни сигналов
Через USB‑C или контакт 5V подавайте 5 В; через 3V3 — стабилизированные 3,3 В. Подключайте периферию с общей землей, а сигналы GPIO согласовывайте с логикой 3,3 В.
-
Начните с минимального теста
Сначала загрузите простой тест GPIO или сканирования Wi‑Fi. Датчики, дисплеи и сетевой обмен добавляйте поэтапно, проверяя запуск после каждого изменения.
Ограничения и безопасность
GPIO не совместимы с логикой 5 В
Не подавайте 5 В непосредственно на цифровые входы/выходы или контакт 3V3. Для 5-вольтовых сигналов используйте надлежащее согласование уровней, иначе плату можно повредить.
На A0 допускается не более 3,2 В
Аналоговый сигнал более высокого уровня подключайте только через рассчитанную схему масштабирования и защиты.[1]
Не питайте силовую нагрузку от GPIO
Двигатели, реле, ленты и другие мощные потребители требуют отдельного драйвера и источника питания. GPIO используют только как управляющий сигнал.
Служебные уровни влияют на запуск
Периферия, подключенная к GPIO0, GPIO2 или GPIO15, не должна устанавливать неправильный уровень при включении питания, иначе ESP8266EX может перейти не в тот режим загрузки.[3]
Автономность проверяйте на готовом узле
Показатели энергопотребления самого ESP8266EX не равны энергопотреблению всей платы с USB–UART, стабилизатором и периферией. Для проекта с батарейным питанием измерьте ток и проверьте переход в сон и пробуждение в фактической схеме.
FAQ
Можно ли программировать LOLIN D1 mini V4.0.0 в Arduino IDE?
Да. Установите пакет плат ESP8266, выберите соответствующую плату LOLIN D1 mini и последовательный порт. Для USB–UART может потребоваться драйвер CH340.[4]
Поддерживает ли плата MicroPython?
Да, официальная документация WEMOS указывает совместимость D1 mini с MicroPython, Arduino и NodeMCU.[1]
Можно ли подключить модуль с сигналами 5 В?
Не непосредственно к GPIO. Логический уровень платы составляет 3,3 В, поэтому 5-вольтовый цифровой сигнал необходимо надлежащим образом согласовать.
Какое напряжение можно подать на аналоговый вход?
Максимальное напряжение на A0 — 3,2 В. Для более высокого напряжения необходима рассчитанная схема масштабирования и защиты.[1]
Почему плата не запускается после подключения периферии?
Проверьте питание, общую землю и уровни на контактах, связанных с GPIO0, GPIO2 и GPIO15. Неправильный уровень при включении может изменить режим загрузки ESP8266EX.[3]
Документы и источники
- WEMOS, LOLIN D1 mini — официальная страница текущей V4.0.0 — ESP8266EX, 4 МБ, USB‑C, GPIO, A0, логические уровни, размеры и масса.
- WEMOS, LOLIN D1 mini V4.0.0 Schematic — схема USB‑C, CH340, шины 5 В и стабилизатора 3,3 В.
- Espressif Systems, ESP8266EX Datasheet, Version 7.1, ноябрь 2025 года — Wi‑Fi, режимы работы, интерфейсы, служебные контакты и статус NRND.
- WEMOS, Get started with Arduino [D1/D1 mini series] — пакет ESP8266, выбор платы и драйвер CH340.
