LM358 100-кратный модуль усиления сигнала

Name: LM358 100-кратный модуль усиления сигнала
Brand: Китай
Price: 36.00 UAH
Availability: InStock

Производитель: Китай Код товара: 1623

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

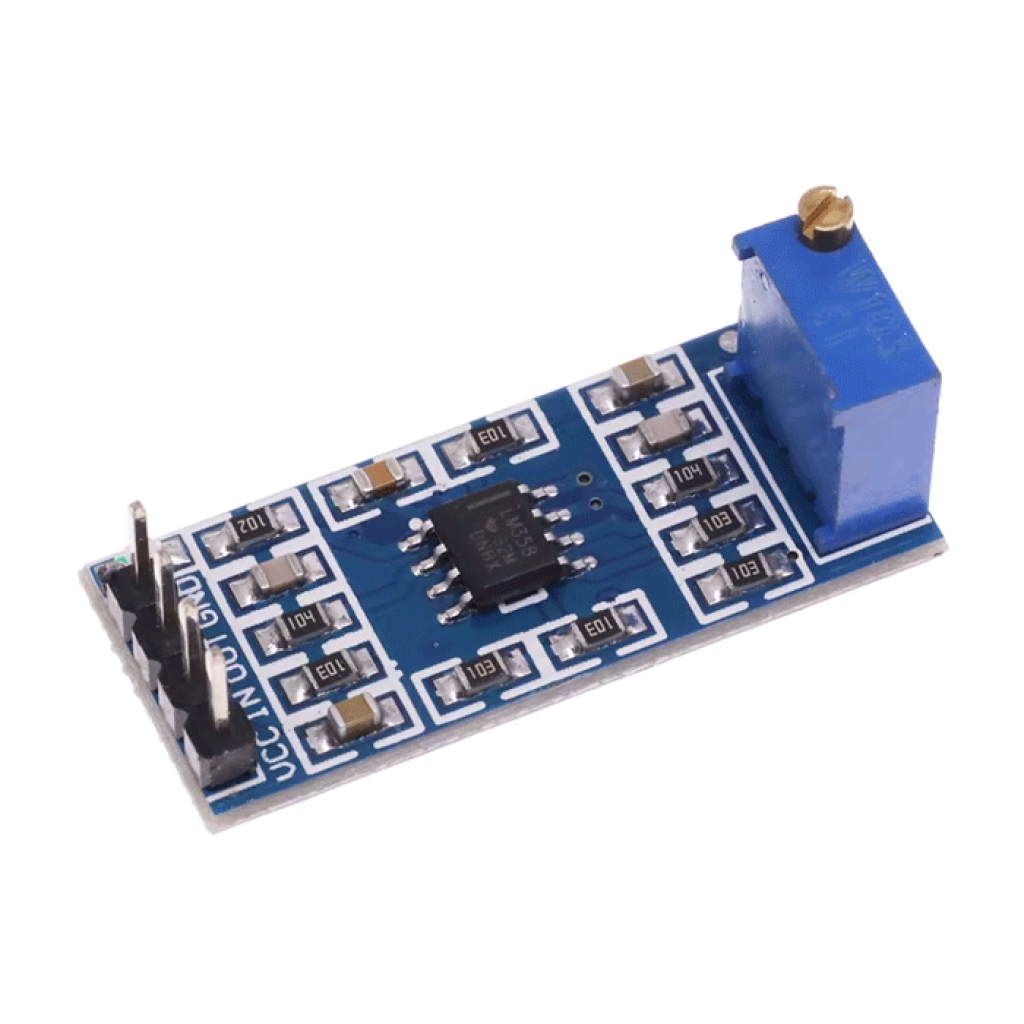

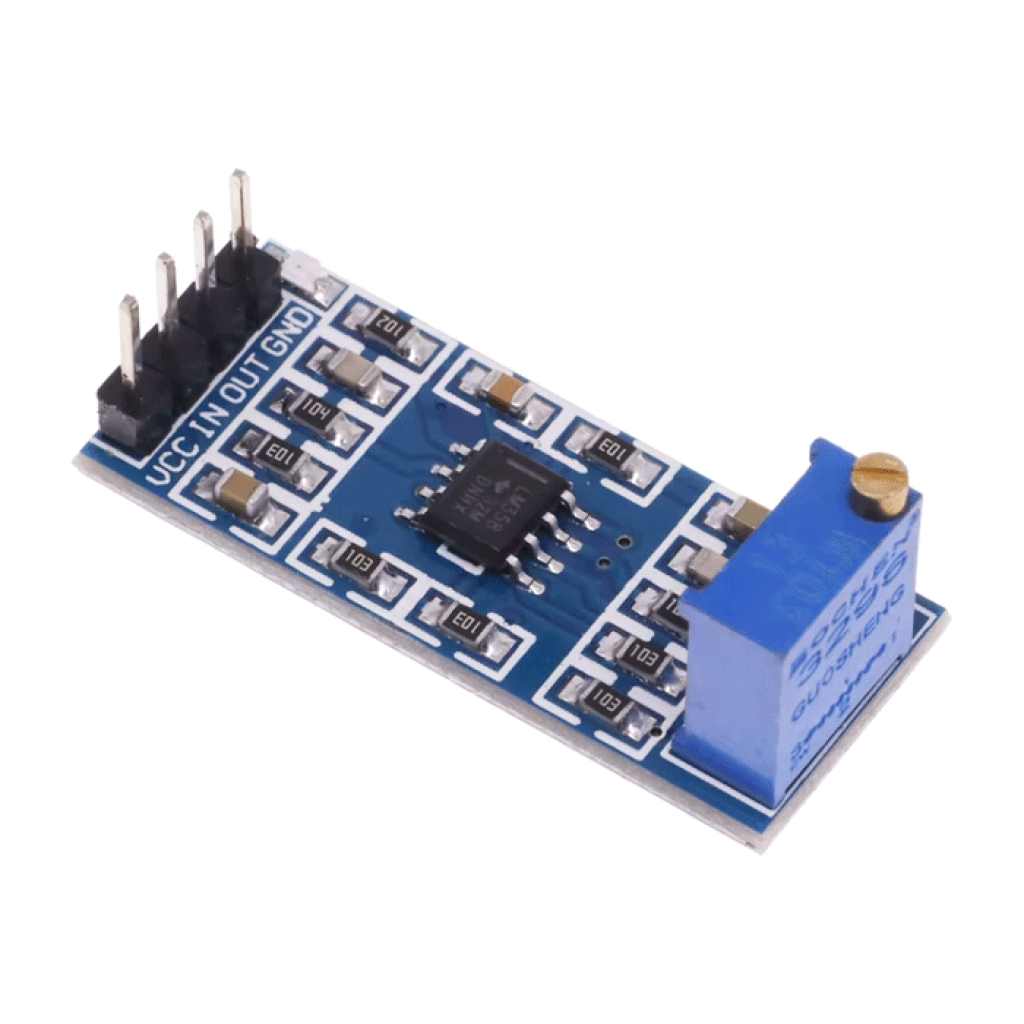

⚡ Модуль усилителя сигнала на базе LM358

Регулируемый операционный усилитель с коэффициентом усиления до 100x

Общее описание

Модуль усилителя на базе LM358 – универсальное решение для усиления слабых электрических сигналов с регулируемым коэффициентом усиления от 1 до 100 раз. Построенный на надежной микросхеме операционного усилителя LM358, модуль обеспечивает стабильную работу при напряжении питания 5-12В и подходит для широкого спектра задач: от микрофонного усиления до обработки сигналов датчиков. Компактный форм-фактор и простота подключения делают его идеальным выбором для радиолюбителей, студентов и инженеров, работающих с аналоговыми сигналами малой мощности.

✅ Технические преимущества:

• Точный коэффициент усиления – подтвержденные лабораторные тесты показывают точное усиление в 100 раз при максимальных настройках с минимальными отклонениями
• Плавная регулировка усиления – встроенный подстроечный потенциометр позволяет плавно изменять коэффициент усиления от минимального до максимального значения
• Широкий диапазон питания – стабильная работа при напряжении от 5В до 12В с встроенной индикацией питания через красный светодиод
• Линейное усиление – обеспечивает чистое усиление сигналов до 80мВ без искажений при питании 12В с минимальным уровнем шумов
• Универсальность форм сигналов – эффективно обрабатывает синусоидальные, прямоугольные и треугольные сигналы без потери качества и искажения формы
• Простота подключения – четыре контакта (VCC, GND, IN, OUT) обеспечивают быстрое интегрирование в любые схемы без дополнительных компонентов

🔧 Идеальное решение для:

Микрофонные усилители

Усиление сигналов датчиков

Аудио предварительные усилители

Измерительные приборы

Радиоэлектронные проекты

Учебные эксперименты

Обработка слабых сигналов

Аналоговые фильтры

💡 Широкие возможности применения:

Микрофонное усиление – идеально подходит для создания микрофонных усилителей в системах звукозаписи и трансляции. Способность усиливать слабые сигналы до 80мВ без искажений делает его незаменимым для обработки голосовых сигналов. Регулируемый коэффициент усиления позволяет точно настроить чувствительность под конкретный микрофон и условия записи.
Системы сбора данных с датчиков – модуль эффективно усиливает сигналы от различных аналоговых датчиков температуры, давления, освещенности и других параметров. Линейная характеристика усиления обеспечивает точность измерений, а возможность работы с напряжением 5В позволяет интегрировать модуль непосредственно с микроконтроллерными системами типа Arduino.
Аудиоаппаратура и музыкальные инструменты – применяется как предварительный усилитель в гитарных комбоусилителях, микшерных пультах и домашних аудиосистемах. Способность обрабатывать различные формы сигналов делает его универсальным решением для музыкальной электроники, где требуется качественное усиление без добавления искажений.
Лабораторные и учебные установки – незаменимый компонент для изучения основ аналоговой электроники, операционных усилителей и обработки сигналов. Простота подключения и наличие регулируемого усиления делают его идеальным для демонстрации принципов работы усилителей студентам и радиолюбителям.
Измерительная техника – используется в составе осциллографов, генераторов сигналов и других измерительных приборов для предварительного усиления сигналов перед их обработкой. Стабильная работа на частоте 1кГц и выше обеспечивает точность измерений в широком частотном диапазоне.

📦 Детальные технические характеристики:

Основная микросхема: LM358 операционный усилитель
Напряжение питания: 5-12В постоянного тока
Коэффициент усиления:
- Регулируемый от 1 до 100 раз
- Максимальное значение: 100x
Входной сигнал:
- Максимальная амплитуда без искажений: 80мВ (при питании 12В)
- Поддерживаемые формы: синус, прямоугольник, треугольник
Выходной сигнал: До 8В (при максимальном усилении)
Частотная характеристика: Тестировано на 1кГц с линейным усилением
Регулировка усиления: Подстроечный потенциометр
Разъемы подключения:
- VCC - плюс питания
- GND - земля (минус питания)
- IN - вход сигнала
- OUT - выход усиленного сигнала
Индикация: Красный светодиод подачи питания
Размеры: Компактный модуль для макетных плат
Уровень шумов: Низкий (видимые шумы сети 50Гц)

⚠️ Важные аспекты использования:

Ограничение входного сигнала – для получения чистого линейного усиления без искажений амплитуда входного сигнала не должна превышать 80мВ при питании 12В. При превышении этого значения происходит клиппинг (обрезание) вершин сигнала, что приводит к искажениям.
Режим насыщения – при подаче входных сигналов свыше 100мВ усилитель переходит в режим полного насыщения, превращая синусоидальный сигнал в прямоугольный. Этот эффект может использоваться для создания генераторов прямоугольных импульсов, но следует избегать его при усилении аудиосигналов.
Питание светодиода – красный индикаторный светодиод может сгореть при напряжении питания свыше 12В.
Шумовые характеристики – модуль имеет заметные шумы сетевой частоты 50Гц, что типично для простых схем без дополнительного экранирования. Для критических применений рекомендуется использование дополнительных фильтров или экранированного корпуса.
Настройка усиления – регулировка коэффициента усиления осуществляется отверткой через подстроечный резистор. Рекомендуется проводить настройку с подключенным осциллографом или вольтметром для контроля выходного сигнала и избежания перегрузки.

Получите надежное и проверенное решение для усиления сигналов с подтвержденными лабораторными тестами. Этот модуль обеспечит стабильную работу ваших проектов с точным коэффициентом усиления и минимальными искажениями.

ЗАКАЗАТЬ СЕЙЧАС

#LM358 #Усилитель #ОперационныйУсилитель #МодульУсиления #РегулируемоеУсиление #МикрофонныйУсилитель

Характеристики

-Основные-

-Рабочее напряжение-

5 - 12 В

-Чип-

LM358

-Дополнительные-

-Размеры-

32.7 х 13.3 м
