IRFZ44N транзистор корпус TO-220

1. Идентификация выводов

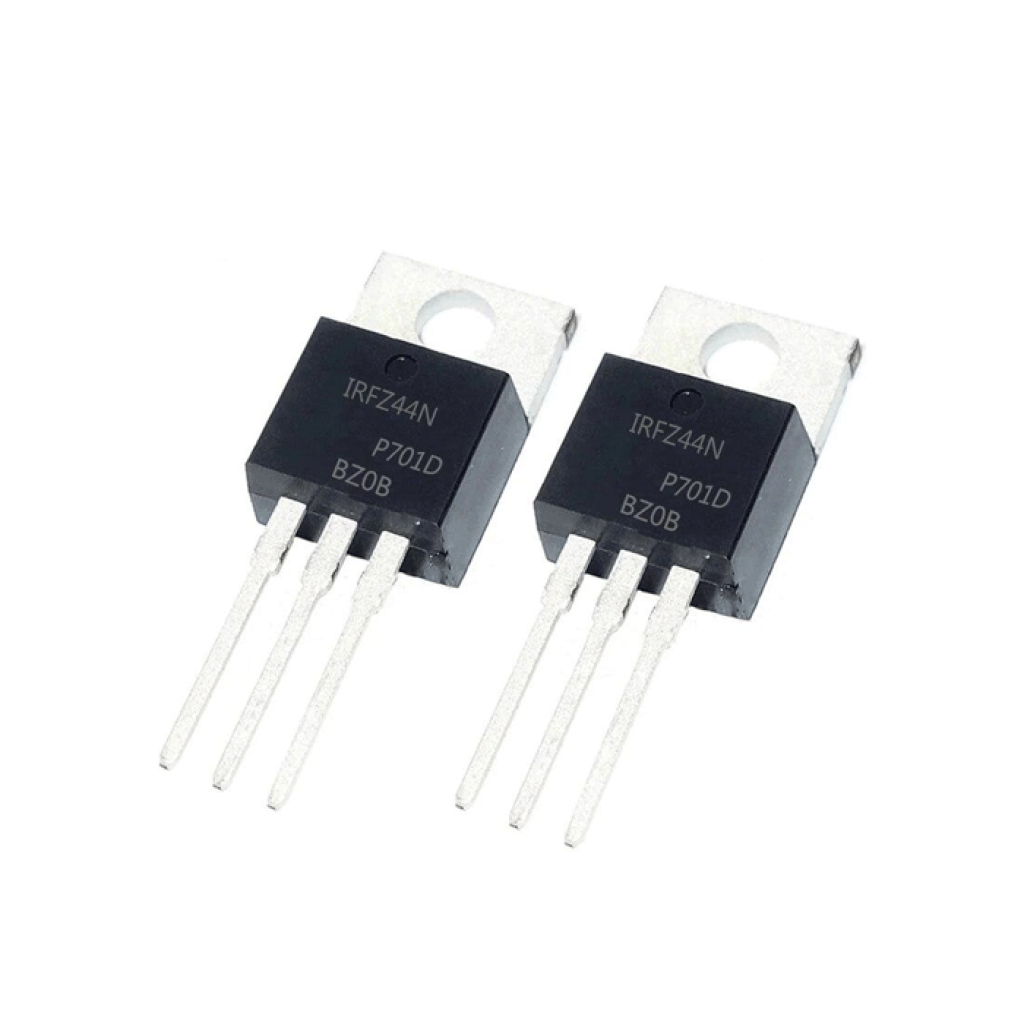

Транзистор IRFZ44N имеет корпус TO-220 с тремя выводами, которые расположены следующим образом (если смотреть на лицевую сторону транзистора с надписями, выводы внизу):

flowchart TD
    subgraph TO220["Корпус TO-220 (вид спереди)"]
      Metal["Металлическая пластина
(соединена со Стоком)"]
      direction TB

      subgraph Pins["Выводы"]
        direction LR
        G["1
Затвор
(Gate)"] --- D["2
Сток
(Drain)"] --- S["3
Исток
(Source)"]
      end

      Metal --- Pins
    end

    classDef pin fill:#f96,stroke:#333,stroke-width:2px
    class G,D,S pin


2. Основная схема подключения

Транзистор IRFZ44N является N-канальным MOSFET и обычно используется для коммутации нагрузки. Базовая схема выглядит так:

flowchart TD
    VDD["+ Питание (V_DD)"] --> Load["Нагрузка"]
    Load --> D["Сток (Drain)
    IRFZ44N"]
    G["Затвор (Gate)
    IRFZ44N"] --> RG["Резистор затвора
    R_G (10-47 Ом)"]
    RG --> Signal["Управляющий сигнал
    (Микроконтроллер)"]

    D --> S["Исток (Source)
    IRFZ44N"]
    S --> GND["Земля (GND)"]

    G --> Rpd["Защитный резистор
    10 кОм"]
    Rpd --> S

    %% Защитный диод для индуктивной нагрузки
    Diode["Диод
    (1N4007)"] --> VDD
    D --> Diode


3. Выбор резистора затвора (R_G)

Резистор затвора ограничивает пиковые токи при переключении и защищает затвор.

Расчет резистора затвора:

R_G = V_управления / I_затвора

Пример: Если управляющее напряжение 10В, а максимальный ток затвора 20мА:
R_G = 10В / 0,02А = 500 Ом

Для большинства применений достаточно резистора 10-47 Ом. При использовании высоких частот переключения или длинных линий управления рекомендуется увеличить значение резистора до 100 Ом.

4. Защита затвора и схема с индуктивной нагрузкой

При подключении индуктивных нагрузок (двигателей, реле, соленоидов) необходимо использовать дополнительную защиту.

flowchart TD
    VDD["+ Питание (V_DD)"] --> Motor["Двигатель"]
    Motor --> D["Сток (Drain)
    IRFZ44N"]

    G["Затвор (Gate)
    IRFZ44N"] --> RG["Резистор
    10-47 Ом"]
    RG --> MCU["Выход
    микроконтроллера"]

    D --> S["Исток (Source)
    IRFZ44N"]
    S --> GND1["Земля (GND)"]

    G --> Rpd["Резистор
    10 кОм"]
    Rpd --> S

    %% Защитный диод
    Diode["Диод
    1N4007"] --> VDD
    D --> Diode

    %% Подключение питания микроконтроллера
    MCU_VDD["Питание MCU"] --> MCU
    MCU --> GND2["Земля (GND)"]


Компоненты защиты:

5. Напряжение управления

Для правильной работы IRFZ44N необходимо обеспечить соответствующее напряжение управления.

• Порог включения (V_GS(th)): 2.0-4.0В - транзистор начинает открываться
• Оптимальное напряжение управления: 10В - полное открытие с минимальным сопротивлением
• Максимальное напряжение затвор-исток: ±20В - не превышать

6. Пошаговая инструкция подключения

1. Подключите исток (Source) транзистора IRFZ44N к земле (GND).
2. Соедините сток (Drain) транзистора с одним концом нагрузки, а другой конец нагрузки — с положительным напряжением питания (V_DD).
3. Подключите затвор (Gate) через резистор 10-47 Ом к источнику управляющего сигнала (например, выходу микроконтроллера).
4. Добавьте резистор 10 кОм между затвором и истоком для надежного закрытия транзистора в состоянии покоя.
5. Для индуктивной нагрузки (двигатель, реле) подключите защитный диод параллельно нагрузке: анод к стоку, катод к V_DD.
6. При работе с током свыше 5А установите радиатор на транзистор.

7. Принцип работы схемы

Открытие транзистора (включение нагрузки):

Когда на затвор подается высокий уровень (10В):

1. Между затвором и истоком создается электрическое поле
2. В канале транзистора формируется проводящий слой
3. Транзистор открывается, позволяя току проходить от стока к истоку через нагрузку

Закрытие транзистора (выключение нагрузки):

Когда на затвор подается низкий уровень (0В):

1. Электрическое поле исчезает
2. Проводящий канал закрывается
3. Транзистор закрывается, ток через нагрузку прекращается
4. Резистор 10 кОм помогает быстро разрядить емкость затвора

8. Практические применения

Управление двигателем постоянного тока:

Управление светодиодными лентами:

9. Ограничения и предельные параметры
