🧭 Модуль магниторезистивного сенсора GY-273 QMC5883L

Прецизионный 3-осевой магнитометр с интерфейсом I²C и точностью 1-2°

Общее описание

Модуль магниторезистивного сенсора GY-273 – высокоточный электронный компас на базе микросхемы QMC5883L, обеспечивающий измерение магнитного поля по трем осям с разрешением 16 бит. Модуль идеально подходит для определения направления сторон света, навигационных систем, обнаружения магнитных полей и создания проектов робототехники. Благодаря компактным размерам, низкому энергопотреблению и простому подключению через интерфейс I²C, этот модуль станет незаменимым компонентом как для профессиональных инженерных проектов, так и для любительских разработок на базе Arduino, Raspberry Pi и других микроконтроллеров.

✅ Технические преимущества:

• Высокоточные измерения – встроенный 16-битный АЦП обеспечивает прецизионные измерения магнитного поля с точностью компаса 1-2°, что позволяет создавать надежные навигационные устройства
• Настраиваемые параметры – возможность выбора диапазона измерений (±1.3 ... ±8 Гауссов), частоты обновления данных (10-200 Гц) и цифровой фильтрации, что позволяет адаптировать модуль под конкретные задачи
• Универсальное питание – встроенный стабилизатор напряжения позволяет питать модуль как от 3.3В, так и от 5В, что обеспечивает совместимость с Arduino, Raspberry Pi и другими платформами без дополнительных преобразователей уровней
• Встроенный датчик температуры – позволяет учитывать температурные изменения и компенсировать их влияние на точность измерений магнитного поля
• Сверхнизкое энергопотребление – потребление тока всего 75 мкА делает модуль идеальным для использования в проектах с батарейным питанием и энергоэффективных устройствах

🔧 Идеальное решение для:

Электронных компасов

Робототехники

Навигационных систем

Дронов и БПЛА

Детекторов металла

IoT устройств

Виртуальной реальности

Автоматизации производства

💡 Широкие возможности применения:

Умная навигация – используйте модуль для создания электронных компасов с высокой точностью определения направления до 1-2 градусов. Идеально подходит для туристических гаджетов, навигационных систем и ориентирования на местности, особенно при интеграции с GPS-модулями для повышения точности определения маршрута.
Робототехника и автономные системы – обеспечьте вашего робота или беспилотное устройство способностью ориентироваться в пространстве и поддерживать заданный курс. Модуль позволяет автоматизированным системам определять свое положение относительно магнитного поля Земли, что критически важно для точного движения и выполнения задач.
Бесконтактное определение положения – отслеживайте движение магнитных объектов в пространстве без прямого контакта. Эта функциональность идеально подходит для создания бесконтактных переключателей, датчиков открытия дверей и окон, а также систем безопасности с высокой надежностью срабатывания.
Обнаружение металлических объектов – используйте высокую чувствительность модуля для создания детекторов металла, которые способны обнаруживать ферромагнитные материалы на расстоянии до нескольких десятков сантиметров. Подходит для археологических, строительных и охранных приложений, где важно локализовать металлические объекты.
Системы стабилизации – при комбинировании с акселерометром и гироскопом модуль обеспечивает полноценную инерциальную навигационную систему (IMU) для стабилизации камер, дронов, самобалансирующих роботов и других систем, требующих точного контроля положения в трехмерном пространстве.

📦 Детальные технические характеристики:

Модель модуля: GY-273
Микросхема сенсора: QMC5883L
Тип сенсора: 3-осевой магниторезистивный
Интерфейс: I²C (Standard и Fast режимы)
Напряжение питания модуля: 3.3В - 5В (благодаря встроенному стабилизатору)
Напряжение питания микросхемы: 2.16В - 3.6В
Энергопотребление: 75 мкА
Диапазоны измерения:
- ±1.3 Гаусса (высшее разрешение)
- ±8 Гауссов (широкий диапазон)
Разрешение АЦП: 16 бит
Точность компаса: 1° - 2°
Частота обновления данных (ODR):
- 10 Гц
- 50 Гц
- 100 Гц
- 200 Гц
Цифровой фильтр (OSR):
- 64x
- 128x
- 256x
- 512x
Режимы работы:
- Standby (ожидание)
- Continuous (непрерывные измерения)
Дополнительные компоненты на плате:
- Стабилизатор напряжения 3.3В
- Подтягивающие резисторы для линий I²C
- Фильтрующие конденсаторы

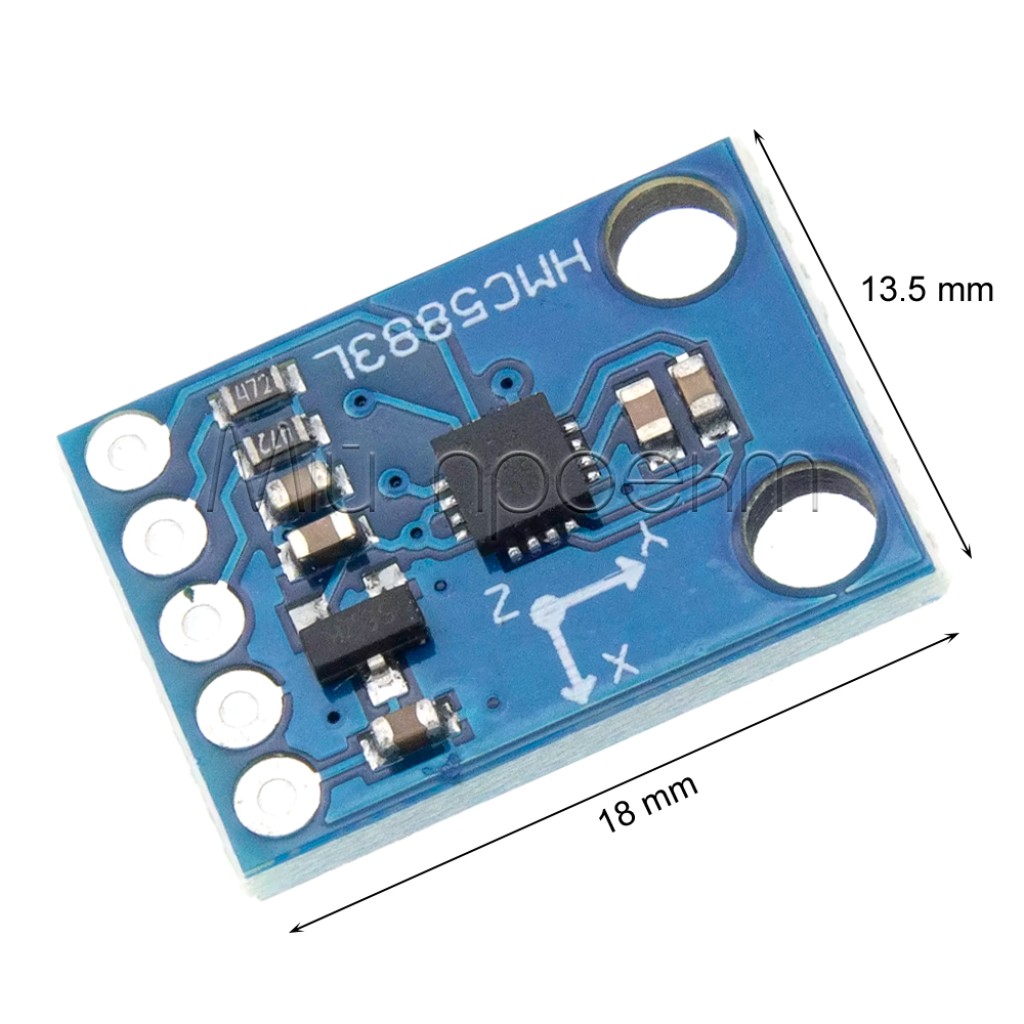

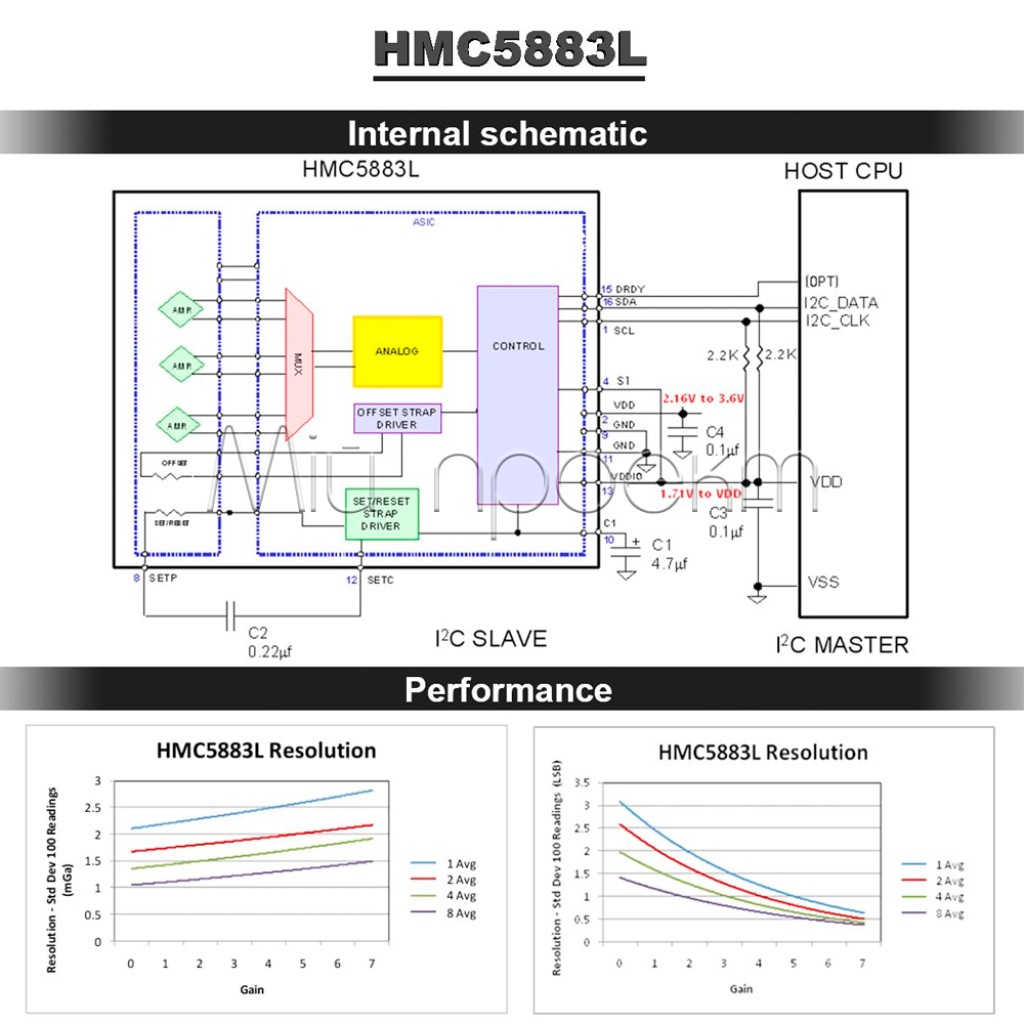

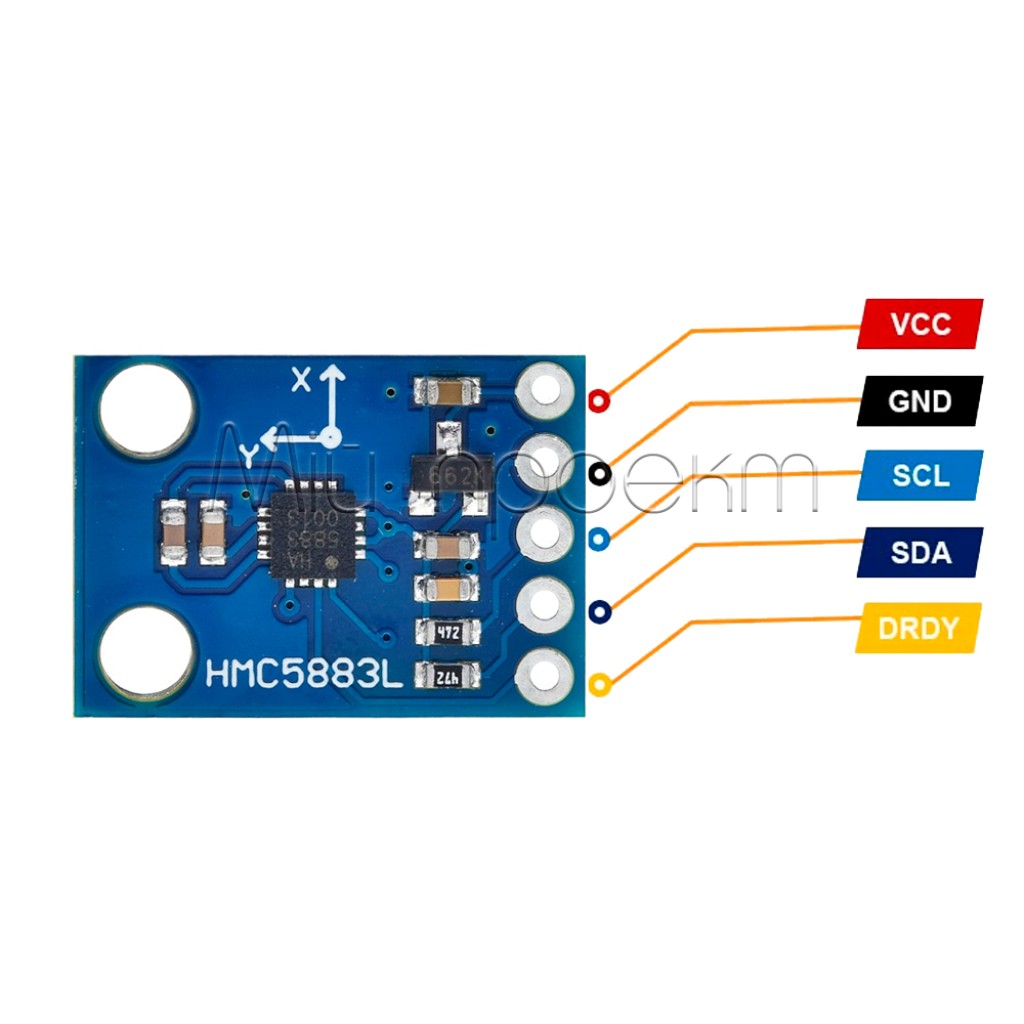

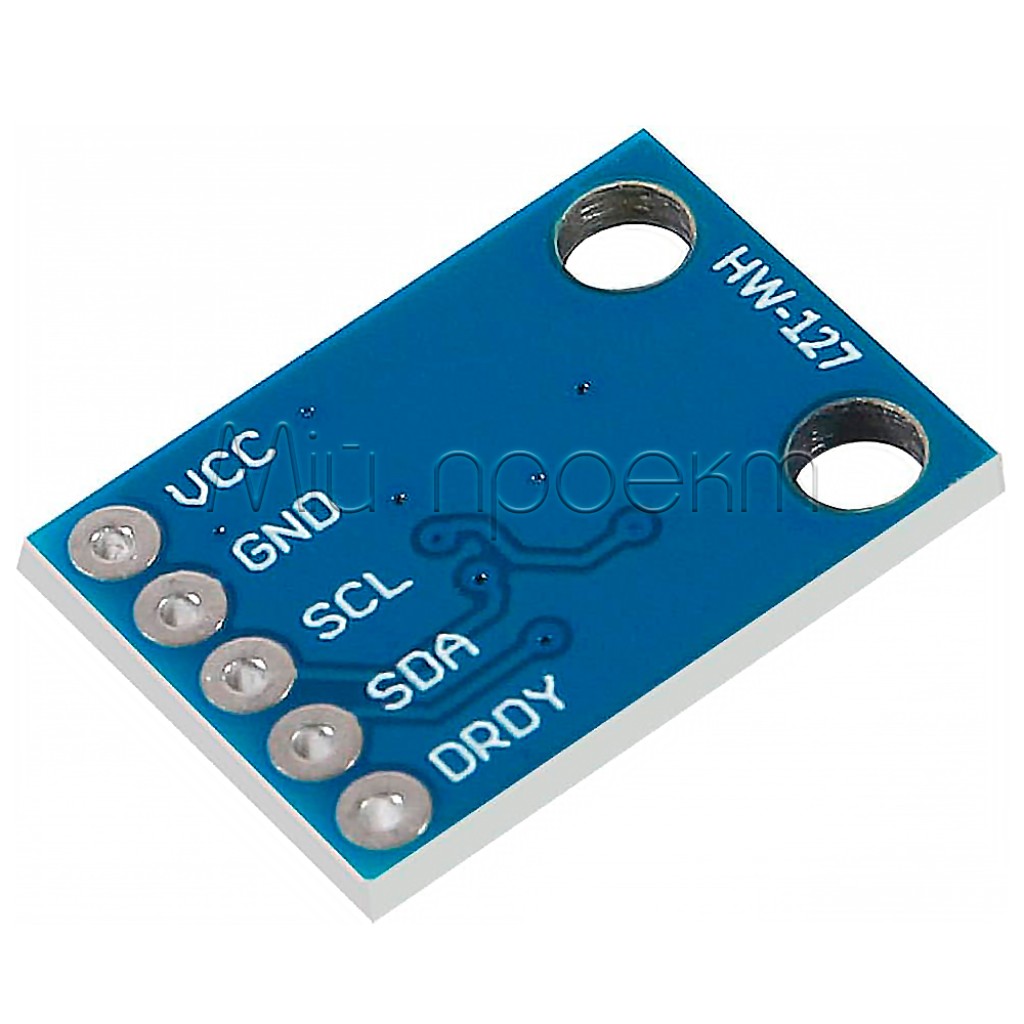

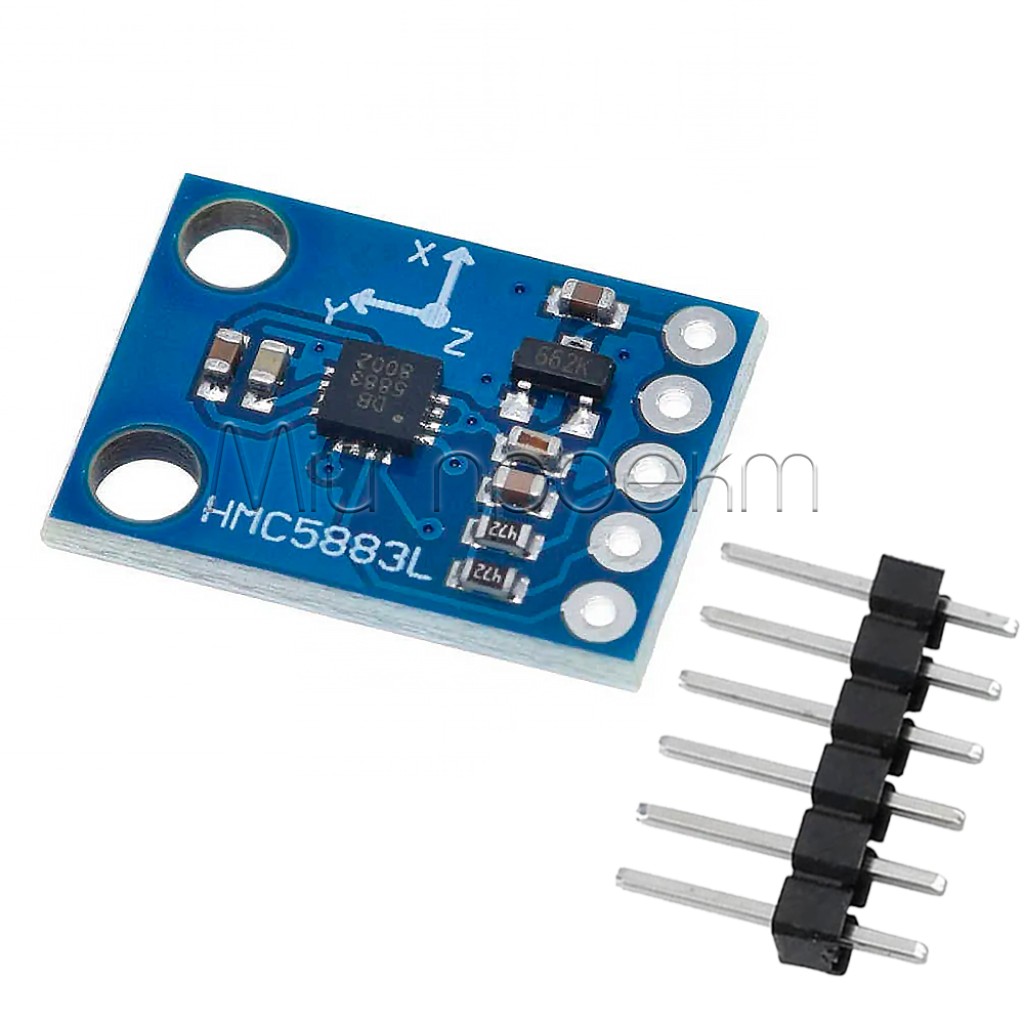

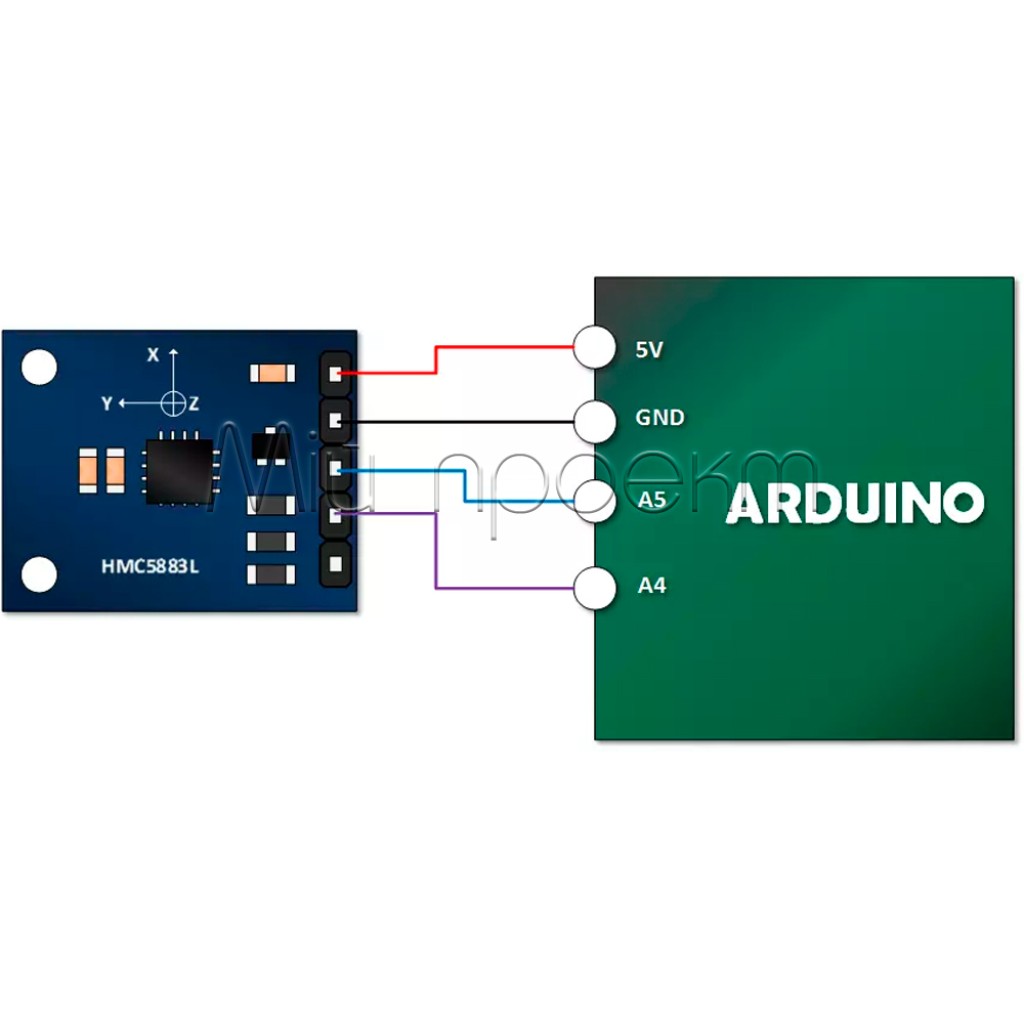

Выводы модуля:
- VCC - питание
- GND - земля
- SCL - линия тактирования I²C
- SDA - линия данных I²C
- DRDY - сигнал готовности данных

⚠️ Важные аспекты использования:

Компенсация наклона – для получения точных показаний компаса необходимо учитывать наклон сенсора относительно горизонта. Даже небольшой наклон модуля изменяет показатели оси Z, что влияет на общую точность. Рекомендуется использовать дополнительный акселерометр для компенсации наклона или обеспечить строго горизонтальное положение модуля при измерениях.
Учет магнитных помех – точность измерений может ухудшаться при наличии поблизости ферромагнитных материалов (металлических предметов) или электромагнитных полей от двигателей, трансформаторов и т.д. Размещайте модуль на расстоянии от таких источников помех и при необходимости используйте экранирование.
Калибровка – для достижения максимальной точности рекомендуется проводить калибровку модуля перед использованием. Процедура калибровки предполагает вращение модуля в разных плоскостях для определения смещения нуля и масштабных коэффициентов по каждой оси.
Правильная идентификация микросхемы – обратите внимание, что модуль GY-273 комплектуется микросхемой QMC5883L. Перед началом работы убедитесь, что используете правильную библиотеку в соответствии с фактически установленной микросхемой.
Соблюдение режимов работы – для энергосбережения рекомендуется использовать режим Standby, когда измерения не проводятся. В режиме Continuous избегайте лишних высоких частот обновления данных, если они не нужны для вашего приложения, что позволит снизить энергопотребление.

Модуль магниторезистивного сенсора GY-273 QMC5883L – это незаменимый компонент для ваших проектов, требующих точного определения магнитных полей и ориентации в пространстве. Качественные компоненты, высокая точность измерений и легкая интеграция с популярными микроконтроллерами делают этот модуль идеальным выбором как для профессионалов, так и для новичков в мире электроники.

#МагнитныйСенсор #Компас #QMC5883L #I2C #Arduino #Робототехника
