🔌 Цифровой сенсорный модуль TTP223B

Надежный емкостной датчик касания с низким энергопотреблением и широкими возможностями применения

Общее описание

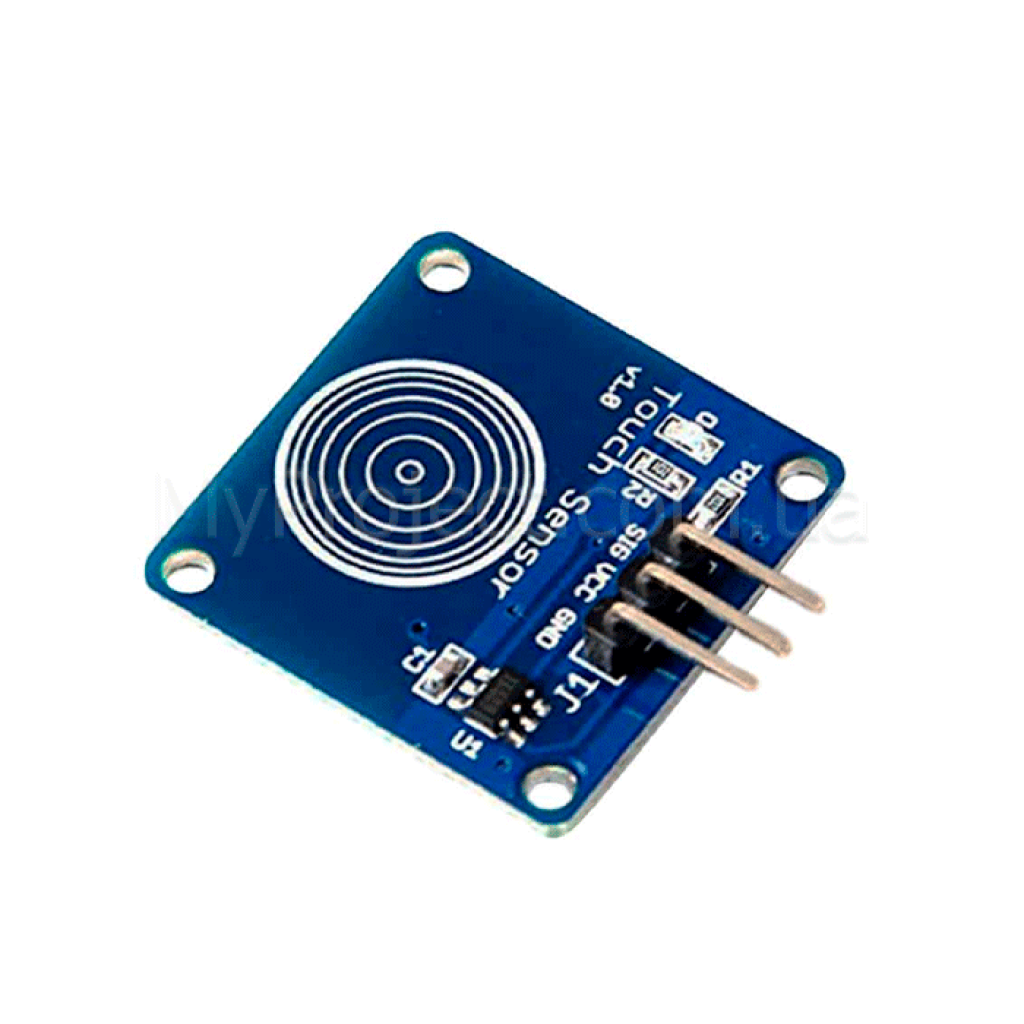

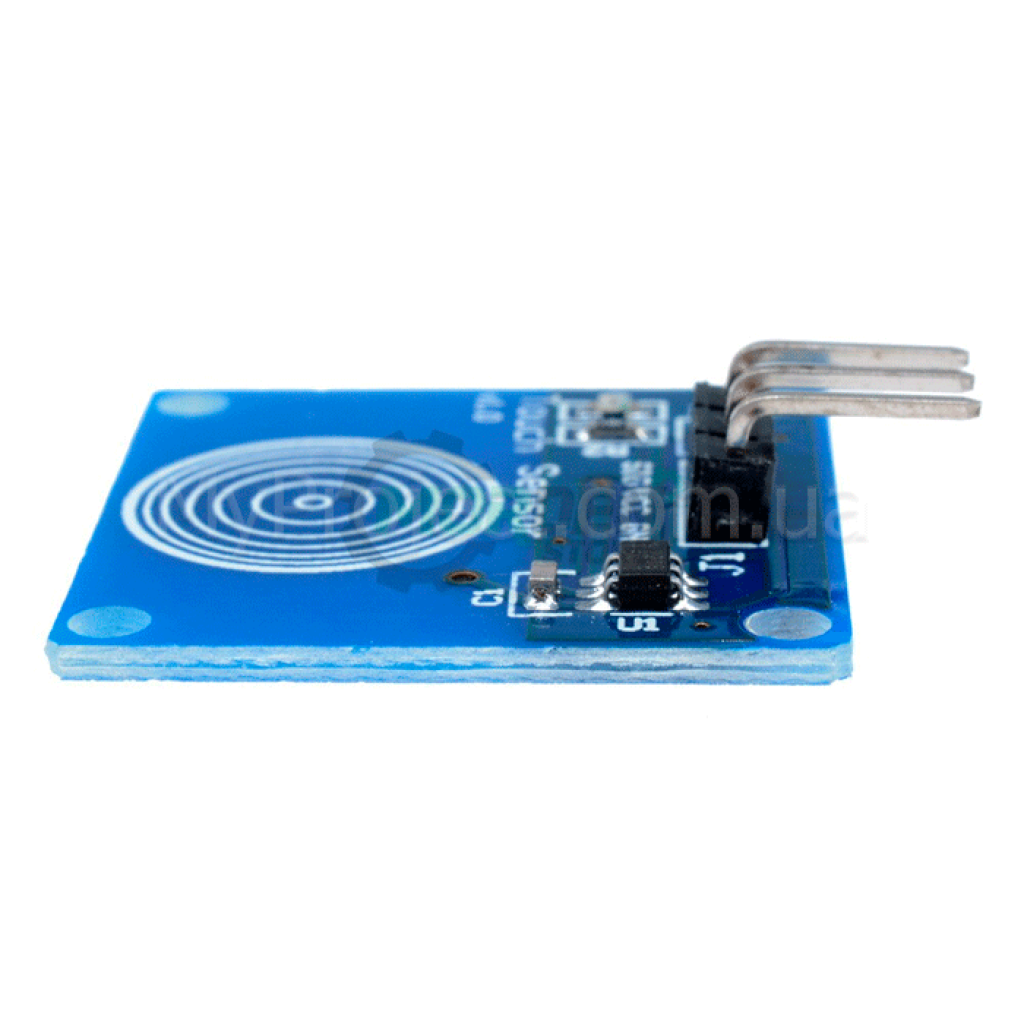

Цифровой сенсорный модуль TTP223B – это высококачественный емкостной датчик касания, который функционирует подобно кнопке, но без каких-либо механических компонентов, что существенно повышает надежность и долговечность устройства. Компактный синий модуль с круглой сенсорной панелью обнаруживает касание или приближение проводящих объектов, обеспечивая мгновенную реакцию с минимальным энергопотреблением. Модуль TTP223B идеально подходит для разработчиков, любителей электроники и профессионалов, работающих над проектами, где требуется простой и надежный сенсорный интерфейс без сложных схем или программирования.

✅ Технические преимущества:

• Низкое энергопотребление – модуль потребляет всего 1.5 мкА в режиме ожидания и 3.0 мкА в активном режиме, что делает его идеальным для проектов с батарейным питанием и IoT-устройств, где критически важна энергоэффективность
• Высокая чувствительность – датчик реагирует на касание пальцем, металлическими предметами, а также работает через непроводящие материалы, такие как бумага, тонкий пластик или стекло, что расширяет спектр его применения в различных проектах
• Гибкость использования – поддерживает различные режимы работы: мгновенный режим (активный по умолчанию), режим переключения (toggle mode), режим активного низкого уровня, что позволяет адаптировать его под разные задачи без дополнительных компонентов
• Простота интеграции – модуль имеет только три контакта (VCC, GND, SIG) и может работать как с микроконтроллерами (Arduino, ESP32, Raspberry Pi), так и в автономных схемах для прямого управления светодиодами или другими устройствами
• Широкий диапазон напряжения питания – работает от 2В до 5В постоянного тока, что обеспечивает совместимость с различными типами источников питания и микроконтроллеров, включая 3.3В и 5В логику

🔧 Идеальное решение для:

Сенсорные выключатели освещения

Интерактивные проекты Arduino

IoT-устройства с батарейным питанием

Умная мебель и интерактивные поверхности

Системы бесконтактного управления

Электронные музыкальные инструменты

Замена механических кнопок

Интерактивные учебные пособия

💡 Широкие возможности применения:

Умные интерфейсы управления – установите модуль TTP223B под тонкий слой пластика, стекла или дерева для создания элегантных сенсорных поверхностей в мебели или других предметах интерьера. Благодаря способности работать через непроводящие материалы, вы можете скрыть электронику, сохраняя эстетический вид изделия.
Автономные системы управления освещением – используйте TTP223B в режиме переключения (toggle mode) для создания сенсорных выключателей света без дополнительных микроконтроллеров. Простое аппаратное подключение позволяет переключать светодиодные ленты, лампы и другие устройства с минимальным количеством компонентов.
Интерактивные игровые и учебные устройства – разместите несколько модулей TTP223B на проекте для создания интерактивных игровых контроллеров, музыкальных инструментов или учебных пособий. Низкая задержка отклика (от 60 мс) обеспечивает мгновенную реакцию, что важно для интерактивных приложений.
Энергоэффективные IoT-устройства – благодаря чрезвычайно низкому энергопотреблению (1.5 мкА в режиме ожидания), модуль TTP223B является идеальным выбором для IoT-устройств с батарейным питанием. Интегрируйте его с ESP8266/ESP32 для управления устройствами через Wi-Fi с минимальным воздействием на длительность работы батареи.
Системы бесконтактного управления – используйте способность модуля обнаруживать приближение для создания бесконтактных интерфейсов, что особенно актуально для общественных мест или медицинских учреждений, где важна гигиена. Настройте чувствительность сенсора для оптимального расстояния обнаружения.

📦 Детальные технические характеристики:

Модель: TTP223B (синяя версия)
Тип сенсора: Емкостной сенсорный датчик
Основная микросхема: TTP223 (однокнопочный детектор сенсорной панели)
Напряжение питания: 2В - 5В постоянного тока
Время отклика:
- Режим низкого потребления: 220 мс
- Быстрый режим: 60 мс
Рабочий ток:
- Режим низкого потребления: 1.5 мкА
- Быстрый режим: 3.0 мкА
Выходное напряжение: Высокий уровень приближается к напряжению питания (VCC)
Выходной ток: примерно 4 мА
Время инициализации: примерно 0.5 секунды после подачи питания
Переход в режим низкого потребления: примерно через 12 секунд бездействия
Размеры платы: 24мм x 24мм x 7мм
Выводы (пины):
- SIG: Выходной сигнальный пин
- VCC: Пин питания
- GND: Пин земли
Индикация: Встроенный светодиод питания
Материал платы: FR-4, синего цвета

📊 Сравнение моделей:

Характеристика	TTP223B (Синий модуль)	TTP223 (Красный модуль)
Цвет платы	Синий	Красный
Размер платы	24мм x 24мм	15мм x 11мм
Сенсорная площадка	Круглая с обеих сторон	Квадратная с одной стороны
Наличие индикатора	Да (LED питания)	Да (LED активации)
Базовый режим работы	Мгновенный (momentary)	Мгновенный (momentary)
Чувствительность через материалы	До 6 слоев бумаги	До 4 слоев бумаги

⚠️ Важные аспекты использования:

Модификация режима работы – для преобразования датчика из мгновенного режима в режим переключения необходимо спаять пины 5 и 6 микросхемы TTP223B. Это простая аппаратная модификация, которая позволяет использовать модуль для включения/выключения устройств без необходимости постоянного касания к сенсорной панели.
Программное расширение функционала – при использовании с микроконтроллерами можно реализовать дополнительные режимы работы (активный низкий уровень, различные временные задержки, двойное и тройное касание) с помощью простых программных алгоритмов. Это значительно расширяет функциональность базового модуля.
Защита от влаги – датчик чувствителен к влаге, поэтому при использовании в условиях повышенной влажности рекомендуется покрыть плату защитным лаком или разместить ее в герметичном корпусе, оставив доступной только сенсорную панель через непроводящий материал.
Предотвращение электромагнитных помех – для стабильной работы в среде с высоким уровнем электромагнитных помех рекомендуется добавить керамический конденсатор (0.1 мкФ) между VCC и GND непосредственно около модуля. Также важно использовать короткие соединительные провода.
Ограничение выходного тока – выходной ток модуля ограничен примерно 4 мА, поэтому для управления устройствами с большим потреблением тока необходимо использовать дополнительный транзистор или реле. В случае превышения допустимого тока возможно повреждение модуля.

Модуль TTP223B открывает множество возможностей для разработчиков электроники – от простых сенсорных выключателей до сложных интерактивных интерфейсов. Высокая надежность, низкое энергопотребление и гибкость применения делают этот датчик незаменимым компонентом для ваших инновационных проектов.
