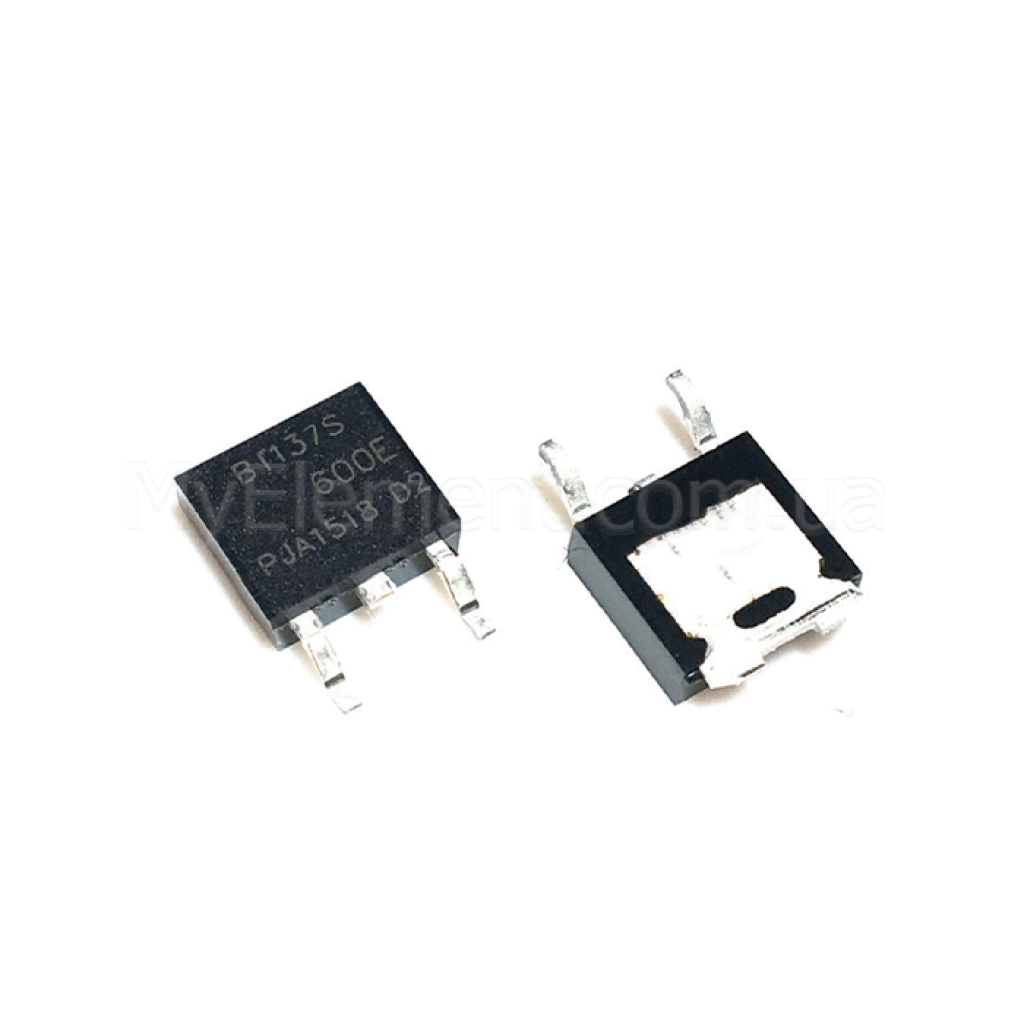

Микросхема BT137S-600E (600D) 800E (SMD) корпус SOT-252

Страна-производитель: Китай Код товара: 5438
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема BT137S-600E (600D) 800E (SMD) корпус SOT-252
Есть в наличии
Код товара: 5438
13.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:600 V /800 V
Максимальный ток:8 А
Тип корпуса:TO-252
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема BT137S-600E (600D) 800E (SMD) корпус SOT-252
Код товара: 5438
13.00 грн
Описание

BT137S-600E / 600D / 800E TO-252 (SOT-252 / DPAK)

Четырёхквадрантные триаки с чувствительным затвором в SMD-корпусе TO‑252 для общего коммутирования и фазового управления нагрузками переменного тока.

Основные преимущества

Чувствительный затвор

Прямое триггерирование от логических схем/МК: для серии E ток затвора (макс.) 10 мА в Q1–Q3 и 25 мА в Q4; для серии D — 5 мА в Q1–Q3 и 10 мА в Q4.

Высокое напряжение блокировки

600 В (версии 600E/600D) или 800 В (версия 800E) для надёжной работы в сетевых применениях.

Устойчивость к импульсам

IT(RMS) 8 А (при Tmb ≤ 102 °C); пиковый ток ITSM 65 А (20 мс) / 71 А (16,7 мс).

4-квадрантное управление

Планарная пассивация для повышенной надёжности и запуск во всех четырёх квадрантах.

Ключевые характеристики

Производитель:WeEn Semiconductors
Маркировка:BT137S-600E / BT137S-600D / BT137S-800E
Корпус:TO-252 (SOT-252 / SOT428, DPAK), SMD
Тип элемента:Триак, 4-квадрантный; серия E — чувствительный затвор, серия D — очень чувствительный затвор
VDRM / VRRM:600 В (600E/600D); 800 В (800E)
IT(RMS):8 А (полная синусоида; Tmb ≤ 102 °C)
ITSM (пиковый неповторяющийся):65 А (20 мс); 71 А (16,7 мс)
IGT (макс.), серия E:Q1/Q2/Q3: 10 мА; Q4: 25 мА (VD = 12 В, IT = 0,1 А, Tj = 25 °C)
IGT (макс.), серия D:Q1/Q2/Q3: 5 мА; Q4: 10 мА (VD = 12 В, IT = 0,1 А, Tj = 25 °C)
VT (on), макс.:1,65 В @ IT = 10 А, Tj = 25 °C (типовое 1,3 В)
IH (макс.):20 мА
dV/dt (off-state):50 В/мкс (серия E); 5 В/мкс (серия D) при VDM = 67% VDRM, Tj = 125 °C, затвор разомкнут
Tj (макс.):+125 °C
Назначение:Общее коммутирование и фазовое управление нагрузками переменного тока

Детальные технические параметры

  • Управление во всех 4 квадрантах: запуск возможен для полярностей T2±/G± (см. значения IGT по квадрантам).
  • IGT, серия E (условия: VD = 12 В; IT = 0,1 А; Tj = 25 °C): Q1 2,5–10 мА (тип/макс), Q2 4–10 мА, Q3 5–10 мА, Q4 11–25 мА.
  • IGT, серия D (условия как выше): Q1–Q3 до 5 мА (макс), Q4 до 10 мА (макс).
  • On-state напряжение VT: тип. 1,3 В; макс. 1,65 В @ IT = 10 А, Tj = 25 °C.
  • dV/dt измеряется при VDM = 67% VDRM; экспоненциальная форма импульса; Tj = 125 °C; затвор разомкнут.
  • ITSM: 65 А (20 мс полная синусоида, Tj(init) = 25 °C) или 71 А (16,7 мс).
  • Прямое интерфейсирование с микроконтроллерами и логическими ИС благодаря «sensitive gate» (серия E/D).
Примечание: параметры основаны на документации WeEn Semiconductors для BT137S-600E / BT137S-800E / BT137S-600D. Источник: WeEn Semiconductors BT137S-600E Datasheet (PDF); BT137S-800E Datasheet (PDF).

Основные области применения

  • Общее управление двигателями переменного тока.
  • Общее коммутирование и фазовое управление нагрузками AC.
  • Бытовая и промышленная автоматика, управление питанием.

Совместимые обозначения и альтернативы

BT137S-600D (пониженный IGT для управления от очень малых токов) и BT137S-800E (повышенная VDRM 800 В) — варианты той же серии в том же корпусе TO‑252.

Вопросы-ответы (FAQ)

Чем отличаются версии 600D и 600E?

Обе имеют VDRM 600 В и IT(RMS) 8 А, но серия D имеет более низкий ток затвора (IGT макс. 5/5/5/10 мА в Q1–Q4) и более низкую скорость нарастания напряжения dV/dt (5 В/мкс), тогда как серия E — IGT макс. 10/10/10/25 мА и dV/dt 50 В/мкс.

Можно ли управлять триаком непосредственно от GPIO микроконтроллера?

Да, это триаки «sensitive gate». Соблюдайте требования к IGT: для серии E до 10 мА (Q1–Q3) / 25 мА (Q4), для серии D — до 5 мА / 10 мА. На практике часто применяют оптоизолированные драйверы для безопасности и гальванической развязки.

Каковы тепловые условия для тока 8 А?

Номинальный IT(RMS) 8 А указан для полной синусоиды при условии Tmb ≤ 102 °C. Обеспечьте надлежащий теплоотвод платы/радиатор и контролируйте температуру монтажной площадки.
