Кратко о KXYC-3S-CM01

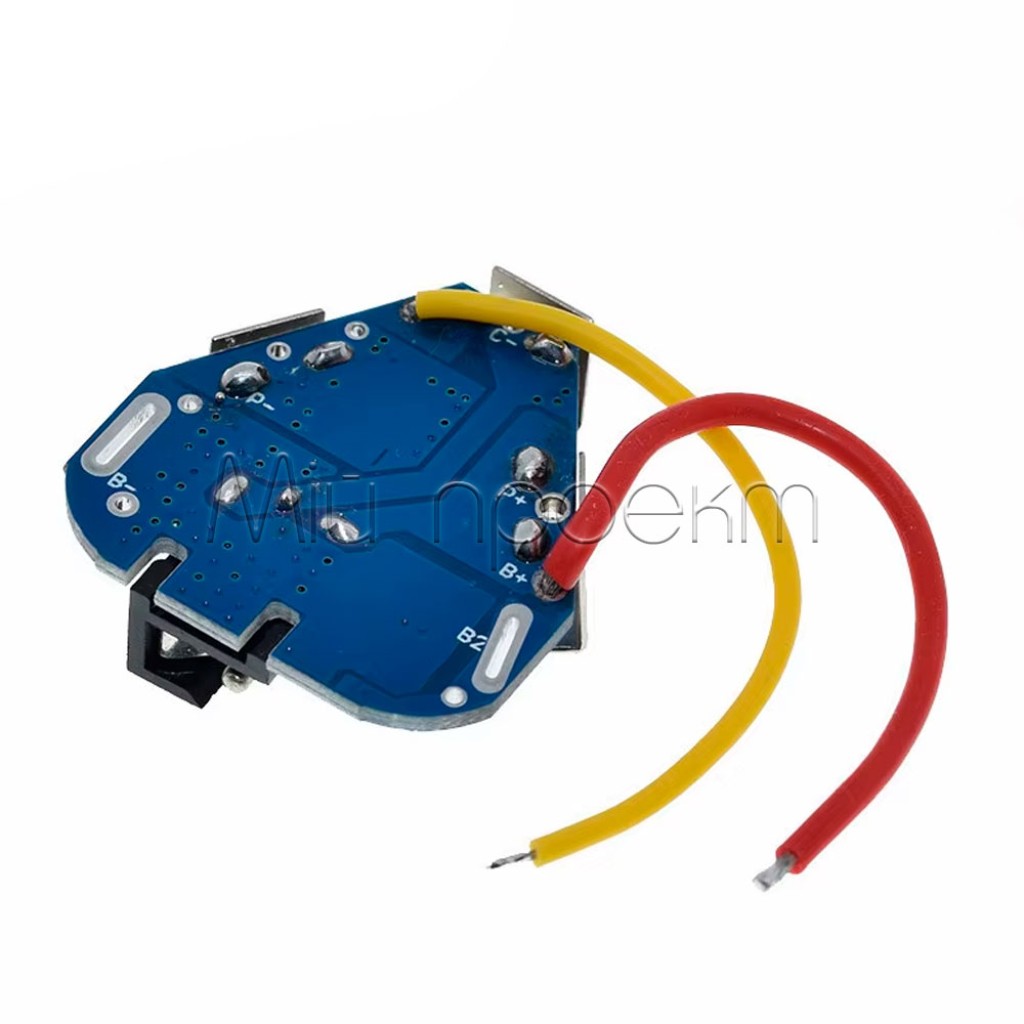

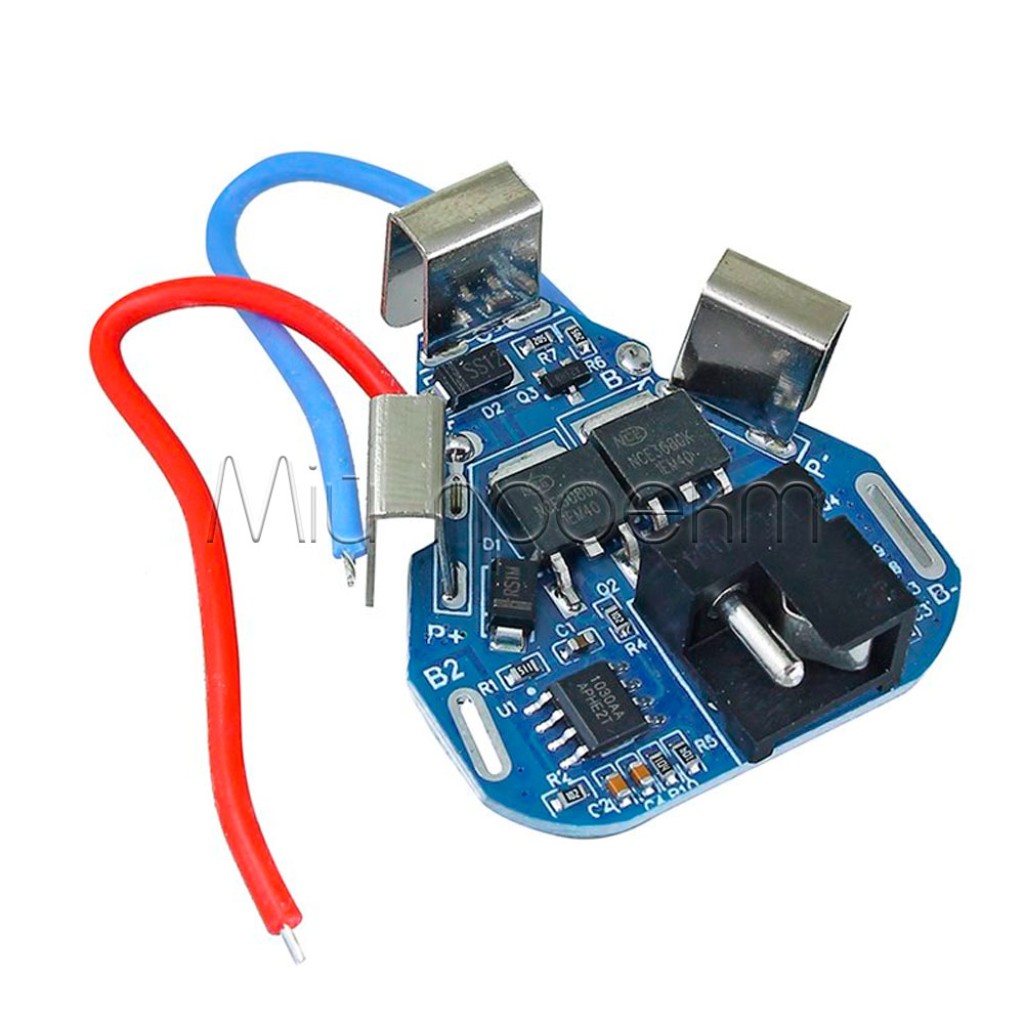

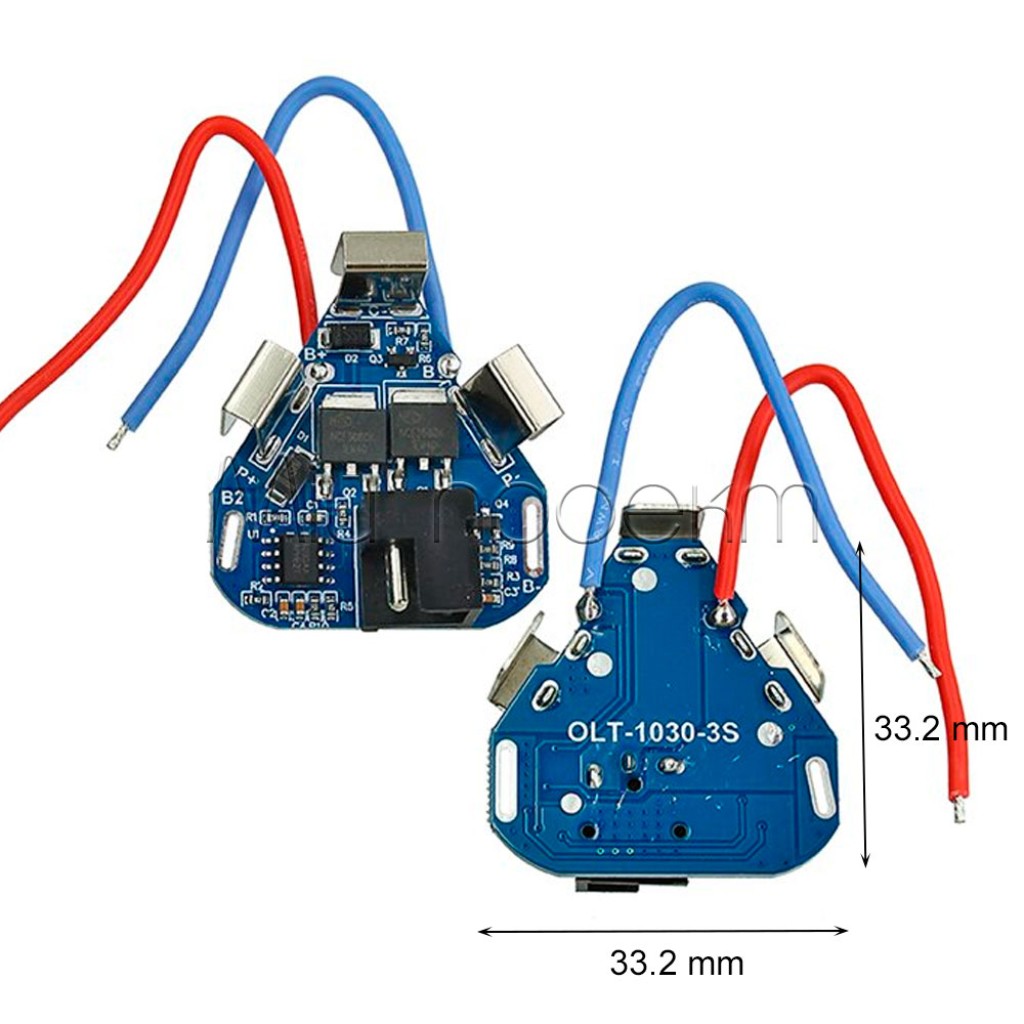

KXYC-3S-CM01 — треугольная BMS-плата защиты для литий-ионной батареи 3S из трёх последовательно соединённых секций. Она подходит для ремонта аккумулятора шуруповёрта и других 3S-проектов, если максимального тока 8 А достаточно с учётом пусковой нагрузки.
Ключевые характеристики
- Модель
- KXYC-3S-CM01
- Тип
- BMS-плата защиты
- Химия аккумуляторов
- Li-ion
- Конфигурация батареи
- 3S, три последовательные секции
- Номинальное напряжение батареи
- 11,1 В
- Напряжение полного заряда
- 12,6 В
- Максимальный ток платы
- 8 А
- Отсечка заряда
- 4,25 ± 0,05 В на секцию
- Отсечка разряда
- 2,5 ± 0,05 В на секцию
- Защитные функции
- перезаряд, чрезмерный разряд, перегрузка по току, короткое замыкание
- Контакты
- B−, B1, B2, B+, P+, P−
Подробное описание и особенности
Контроль трёх последовательных секций
KXYC-3S-CM01 подключается к общему минусу, двум промежуточным точкам и общему плюсу батареи. Благодаря контактам B1 и B2 плата контролирует отдельные секции 3S-сборки и размыкает цепь заряда или разряда, когда одна из секций выходит за защитный порог.
Пороги 4,25 ± 0,05 В и 2,5 ± 0,05 В на секцию являются уровнями аварийной отсечки, а не целевыми значениями повседневной эксплуатации. Заряжайте батарею специализированным контроллером до 12,6 В и не используйте срабатывание защиты как штатный способ завершения каждого цикла.
Ток и пусковая нагрузка
Максимальный ток платы составляет 8 А. Для шуруповёрта, двигателя или другой импульсной нагрузки проверяйте не только установившийся, но и пусковой ток: короткий импульс может превысить предел BMS и отключить выход.
Допустимый ток готовой батареи определяет самое слабое звено — аккумуляторные элементы, соединительные полосы, провода, контакты или сама BMS. Номинал платы не делает обычные элементы 18650 высокотоковыми.
Напряжение на выходе
Плата не преобразует и не стабилизирует напряжение. На выходе остаётся напряжение 3S-батареи, которое изменяется в зависимости от уровня заряда и проседает под нагрузкой. Если устройству необходимы стабильные 12 В, используйте отдельный совместимый DC-DC-преобразователь.
Подойдёт / не подойдёт
Подойдёт
- для Li-ion батареи из трёх последовательно соединённых секций 3S;
- для ремонта аккумулятора шуруповёрта, если форма платы соответствует корпусу, а рабочий и пусковой токи не превышают возможности BMS;
- для портативного питания, освещения и DIY-устройств, совместимых с напряжением батареи 3S;
- для сборки с несколькими параллельными элементами в каждой секции, если все секции согласованы, а суммарный ток остаётся в допустимых пределах.
Не подойдёт
- для батарей 1S, 2S, 4S или с другим количеством последовательных секций;
- для LiFePO4, Ni-MH, свинцовых и других аккумуляторов с иными порогами напряжения;
- для нагрузки свыше 8 А или двигателя с непроверенным пусковым током;
- в качестве самостоятельного зарядного устройства, балансира или стабилизатора 12 В;
- для замены платы без проверки её формы, расположения контактов и посадки в корпусе батареи.
Примеры применения
Плата может защищать 3S-сборку в аккумуляторном инструменте, если элементы выдерживают ток двигателя, плата помещается в корпус, а пусковой ток не превышает её возможности.
KXYC-3S-CM01 можно использовать в автономном блоке для электроники, которая поддерживает изменяющееся напряжение 3S-батареи или питается через отдельный DC-DC-преобразователь.
Плата подходит для 3S-батареи светильника, если драйвер освещения совместим с напряжением сборки, а ток остаётся ниже предельных значений BMS и элементов.
Подключение
Подготовьте секции
Используйте исправные однотипные Li-ion элементы с близкими напряжением, ёмкостью и состоянием. Перед сборкой проверьте каждую секцию мультиметром.
Подключите контрольные точки
Сверьте обозначения на плате. B− подключите к минусу первой секции, B1 — к точке между первой и второй, B2 — к точке между второй и третьей, B+ — к плюсу третьей секции. Не изменяйте последовательность контрольных точек.
Подключите зарядное устройство и нагрузку
Зарядное устройство и нагрузку подключайте через P+ и P− в соответствии с маркировкой платы. Для медленной зарядки от USB можно использовать зарядный модуль Li-ion 3S на 12,6 В с Type-C, подобрав ток в соответствии с установленными элементами.
Выполните контрольный запуск
Перед первым запуском повторно проверьте полярность и напряжение каждой секции. Первый заряд и испытание под нагрузкой выполняйте под наблюдением, контролируя ток и нагрев платы, проводов и контактов.
Ограничения и безопасность
Не перепутайте полярность и контрольные точки
Ошибочное подключение B−, B1, B2, B+, P+ или P− может повредить плату и аккумуляторы, а также вызвать опасный ток. Выполняйте монтаж без подключённого зарядного устройства или нагрузки.
Используйте зарядный контроллер Li-ion 3S
Не заряжайте сборку непосредственно от обычного блока питания. Для Li-ion 3S необходим CC/CV-контроллер с конечным напряжением 12,6 В и током, допустимым для установленных элементов.[1]
Оставляйте запас по току
Не рассчитывайте на постоянную работу на пределе 8 А. Учитывайте пусковые импульсы, нагрев, допустимый ток элементов и проводников; при частом срабатывании защиты уменьшите нагрузку или выберите плату с большим запасом.
Контролируйте секции и температуру
Не полагайтесь только на BMS для выравнивания секций или контроля температуры батареи. Периодически измеряйте напряжение каждой секции, не смешивайте разные элементы и прекратите эксплуатацию при необычном нагреве.
Изолируйте батарейный блок
Защитите открытые проводники от металлического корпуса, зафиксируйте плату и соединения. Для положительных выводов 18650 можно использовать изоляционные прокладки; они дополняют, но не заменяют полную изоляцию батареи.
Совместимые товары и альтернативы
Для ориентировочной проверки общего напряжения 3S-батареи можно добавить кнопочный индикатор HW-680. Он показывает уровень по суммарному напряжению и не заменяет BMS.
Если нагрузке необходим больший запас по току, рассмотрите BMS HX-3S-FL20 для Li-ion 3S. Перед заменой сверьте габариты, контакты, максимальный ток, возможности аккумуляторов и тепловой режим всей сборки.
FAQ
Заряжает ли KXYC-3S-CM01 аккумуляторы?
Нет. Плата выполняет защитную отсечку, но не формирует зарядный профиль. Для зарядки необходим отдельный CC/CV-контроллер Li-ion 3S на 12,6 В.
Подойдёт ли плата для шуруповёрта?
Да, если батарея имеет конфигурацию Li-ion 3S, плата подходит по форме и расположению контактов, а рабочий и пусковой токи двигателя не превышают возможности BMS, элементов и соединений.
Можно ли использовать три аккумулятора 18650?
Да, если они соединены последовательно в конфигурацию 3S, являются однотипными, исправными и способны отдавать необходимый ток. Формат 18650 сам по себе не определяет допустимую нагрузку.
Будет ли на выходе стабильно 12 В?
Нет. Напряжение изменяется в зависимости от уровня заряда 3S-батареи. Для стабильных 12 В необходим отдельный DC-DC-преобразователь.
Что делать, если BMS отключается при запуске двигателя?
Проверьте пусковой ток, напряжение каждой секции, состояние элементов и качество силовых соединений. Не шунтируйте защиту; уменьшите нагрузку или выберите BMS с достаточным подтверждённым запасом.
Документы и источники
- Texas Instruments, TIDA-050042 — 1-6s, up to 1.5A Li-ion Battery Charger Reference Design with Switching Constant Current Source, август 2020 — применение режимов постоянного тока и постоянного напряжения CC/CV для зарядки многосекционных Li-ion батарей.
