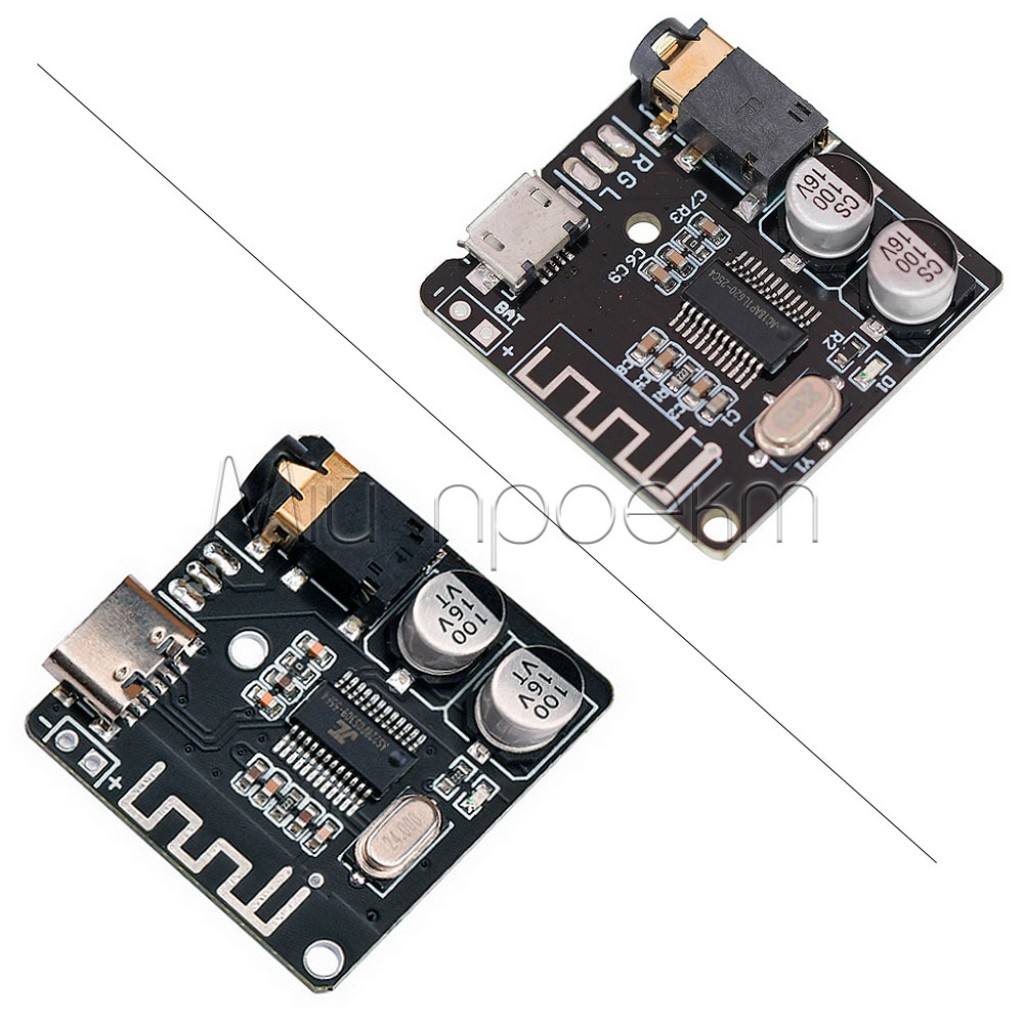

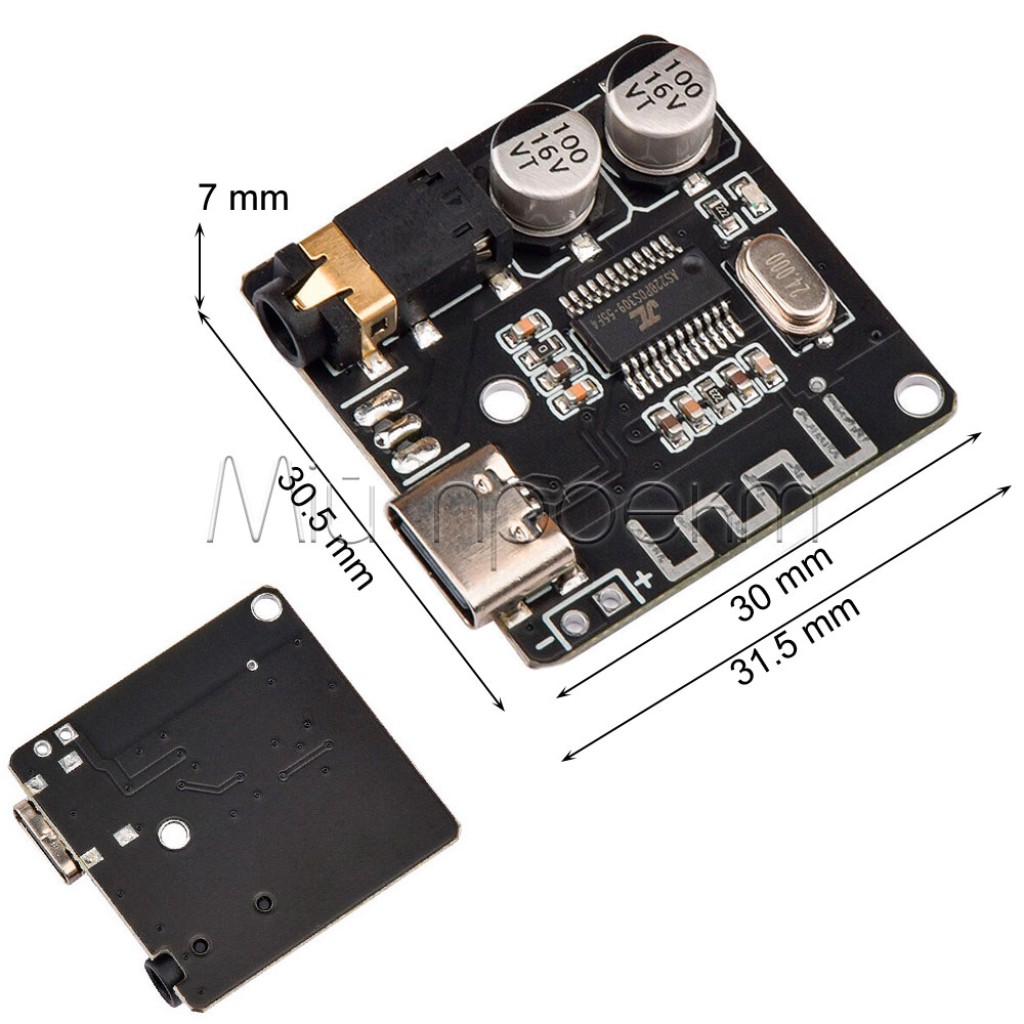

Bluetooth 5.0 стерео аудио модуль XY-BT-Mini VHM-314 (разъем Micro-USB, Type-C)

1. Идентификация компонентов и выводов

    flowchart TD
      subgraph Module["Bluetooth модуль VHM-314"]
        direction TB

        USBC["Micro-USB/Type-C порт"]
        AudioJack["3.5 мм аудиовыход"]
        LED["Синий светодиод"]
        Antenna["Встроенная антенна"]

        subgraph Pads["Контактные площадки"]
          direction LR
          BATP["BAT+"] --- BATM["BAT-"]
          L["L (левый канал)"] --- G["G (земля)"] --- R["R (правый канал)"]
        end
      end

      classDef mainComp fill:#f96,stroke:#333,stroke-width:2px
      class USBC,AudioJack mainComp

      classDef padClass fill:#90EE90,stroke:#333,stroke-width:2px
      class BATP,BATM,L,G,R padClass

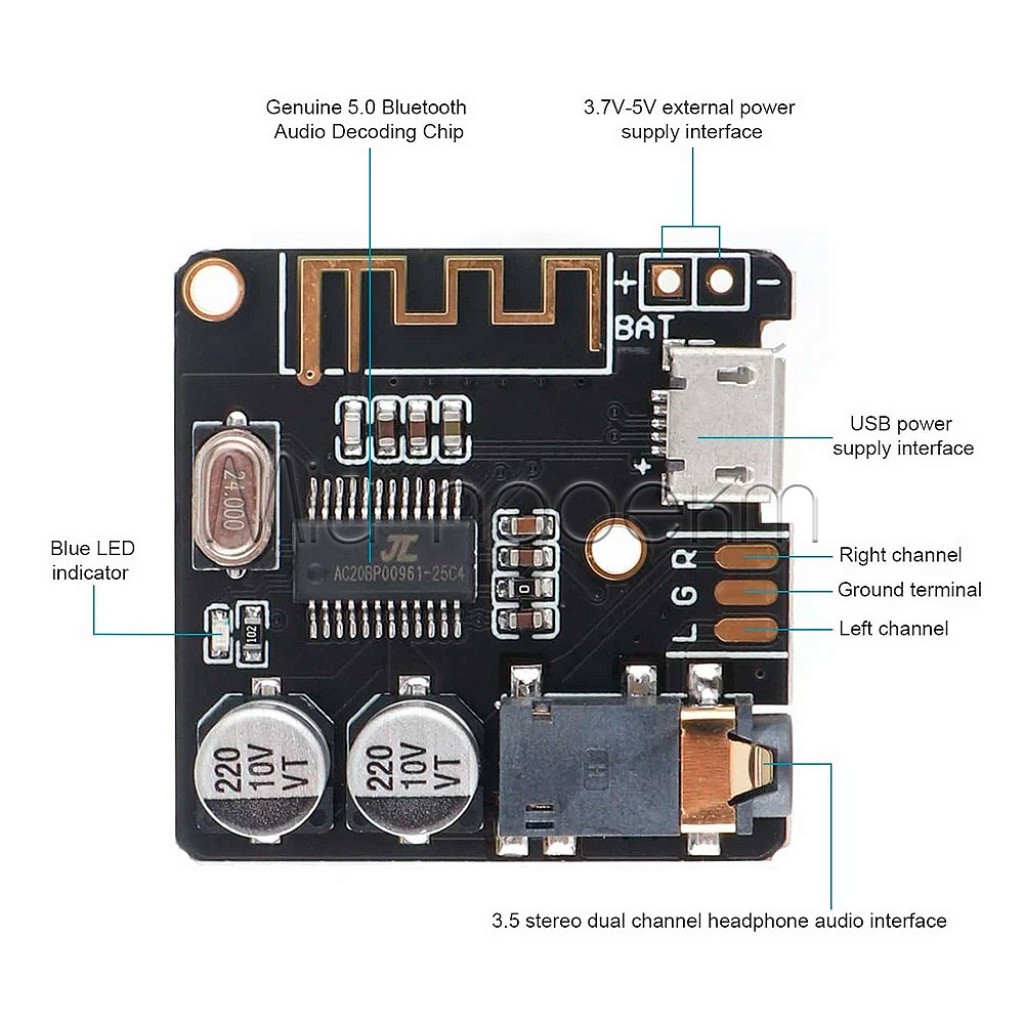

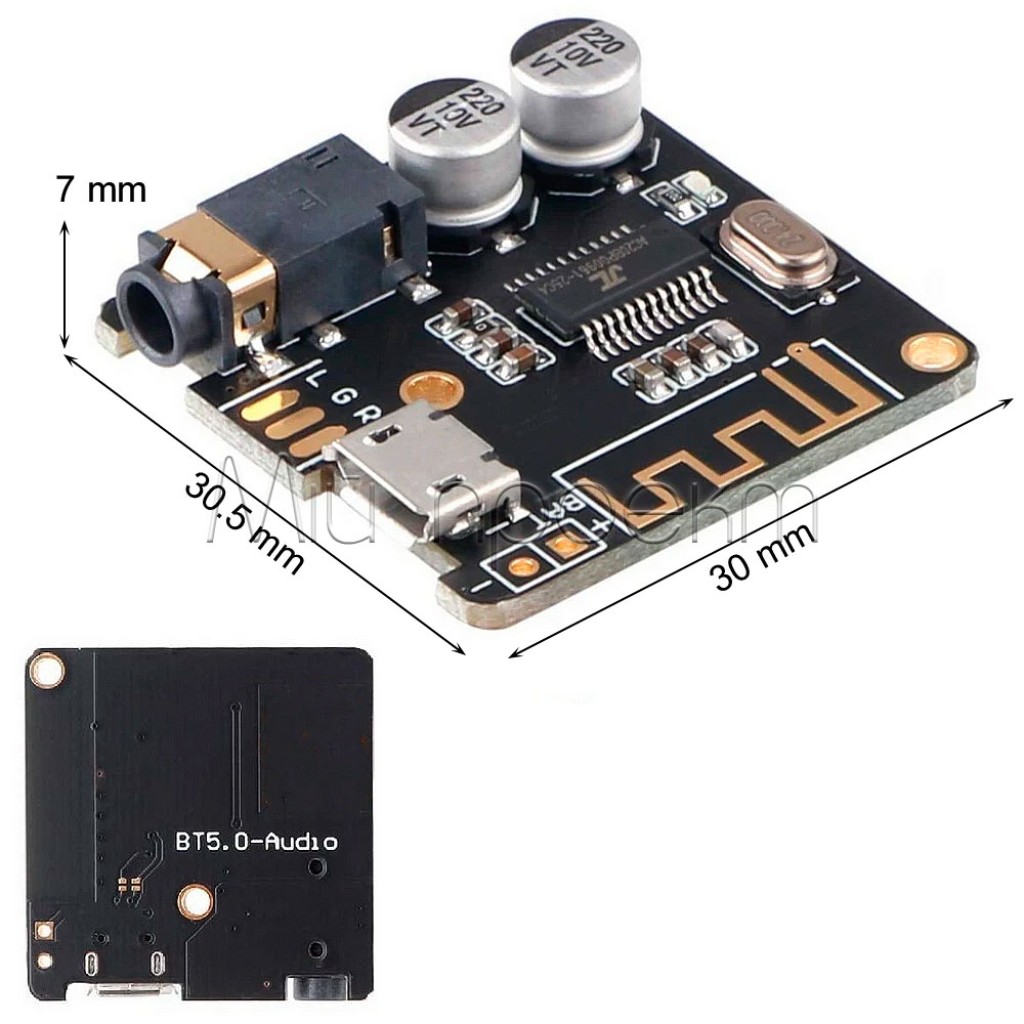

1.1. Основные составляющие модуля

• Micro-USB/Type-C порт: Для подключения питания 5В
• 3.5 мм аудиовыход: Стандартный стерео джек для подключения наушников или аудиосистемы
• Синий светодиод: Индикатор состояния подключения
  • Быстрое мигание: Режим поиска (сопряжение)
  • Постоянное свечение: Подключено к устройству
• Встроенная антенна: На печатной плате для приема/передачи Bluetooth сигнала
• Контактные площадки: Для альтернативного подключения через пайку
  • BAT+, BAT-: Для подключения питания
  • L, G, R: Для подключения аудиовыхода (Left, Ground, Right)

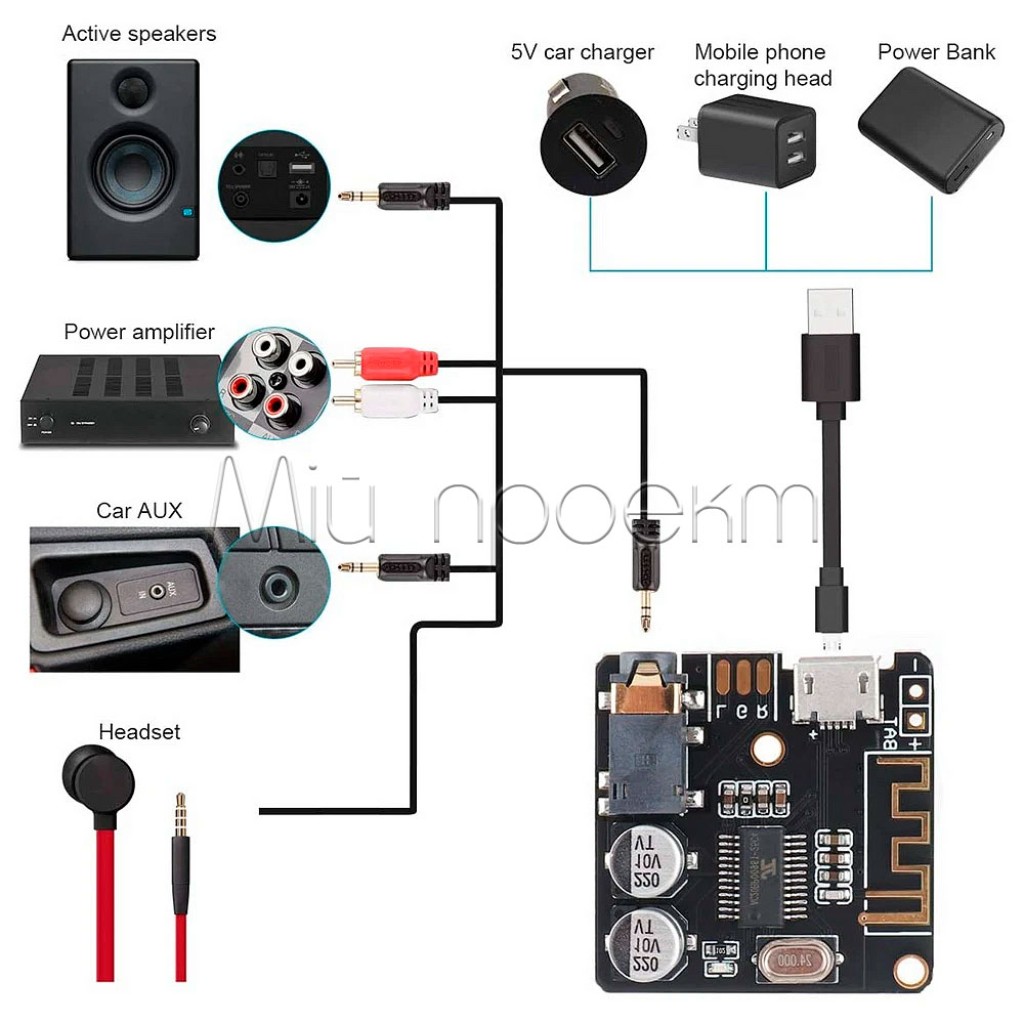

2. Схема подключения

2.1. Базовая схема подключения через разъемы

    flowchart LR
      PhoneBT["Смартфон
с Bluetooth"]
      Module["VHM-314
Bluetooth модуль"]
      AudioOutput["Аудиосистема
(Колонки, наушники)"]
      PowerSource["Источник питания
(USB, адаптер)"]

      PhoneBT -- "Bluetooth 5.0" --> Module
      PowerSource -- "5В DC" --> Module
      Module -- "Аудиосигнал (3.5 мм)" --> AudioOutput

      classDef powerClass fill:#f96,stroke:#333,stroke-width:2px
      class PowerSource powerClass

      classDef audioClass fill:#90EE90,stroke:#333,stroke-width:2px
      class AudioOutput audioClass


2.2. Альтернативная схема с пайкой контактов

    flowchart LR
      PhoneBT["Смартфон
с Bluetooth"]
      Module["VHM-314
Bluetooth модуль"]
      AudioSystem["Аудиосистема"]
      Battery["Аккумулятор
3.7-5В"]

      PhoneBT -- "Bluetooth 5.0" --> Module
      Battery -- "BAT+ / BAT-" --> Module
      Module -- "L, G, R" --> AudioSystem

      classDef powerClass fill:#f96,stroke:#333,stroke-width:2px
      class Battery powerClass

      classDef audioClass fill:#90EE90,stroke:#333,stroke-width:2px
      class AudioSystem audioClass


3. Пошаговая инструкция по подключению

3.1. Вариант подключения через стандартные разъемы (рекомендуется)

1. Подключение питания:
   • Возьмите стандартный кабель Micro-USB или Type-C (в зависимости от версии модуля).
   • Подключите один конец кабеля к порту на модуле VHM-314.
   • Другой конец кабеля подключите к источнику питания 5V DC:
     • USB-адаптер питания (зарядное устройство для телефона)
     • Порт USB на компьютере или ноутбуке
     • Power Bank
2. Подключение аудиовыхода:
   • Подключите наушники или аудиокабель со стандартным 3.5 мм штекером к аудиовыходу модуля.
   • Если подключаете к аудиосистеме, используйте соответствующий кабель (3.5 мм - 3.5 мм или 3.5 мм - RCA "тюльпаны") для соединения с AUX-входом усилителя, активных колонок, автомагнитолы и т.д.

3.2. Вариант подключения через пайку (для интеграции в устройства)

1. Подготовка:
   • Подготовьте паяльник, припой и флюс.
   • Подготовьте провода соответствующего сечения для питания и аудио.
   • Зачистите и облудите концы проводов.
2. Подключение питания:
   • Найдите на плате контактные площадки, обозначенные как "BAT+" и "BAT-".
   • Осторожно припаяйте провода от источника питания (3.7-5В) к соответствующим площадкам, соблюдая полярность.
3. Подключение аудиовыхода:
   • Найдите на плате контактные площадки, обозначенные как "L", "G", "R".
   • Припаяйте соответствующие провода от входа вашего усилителя:
     • L к левому каналу
     • G к земле (GND)
     • R к правому каналу

4. Настройка и использование

4.1. Первое подключение (сопряжение)

1. Подайте питание на модуль VHM-314. Синий светодиод начнет быстро мигать, что означает режим поиска (сопряжение).
2. На вашем смартфоне (или другом устройстве с Bluetooth):
   • Включите Bluetooth в настройках.
   • Запустите поиск новых Bluetooth устройств.
   • В списке найденных устройств найдите "XIDADIANZI" (название может отличаться в зависимости от версии модуля).
   • Нажмите на это название для подключения.
3. После успешного подключения вы можете услышать короткий звуковой сигнал через подключенную аудиосистему, а синий светодиод на модуле будет светиться постоянно (не мигая).

    flowchart TD
      Start["Подача питания на модуль"]
      SearchMode["Режим поиска
(синий индикатор мигает)"]
      PhoneSearch["Поиск Bluetooth устройств
на смартфоне"]
      DeviceFound["Найдено устройство
'XIDADIANZI'"]
      Connect["Подключение к устройству"]
      Connected["Успешное подключение
(синий индикатор светится постоянно)"]
      Audio["Воспроизведение аудио"]

      Start --> SearchMode
      SearchMode --> PhoneSearch
      PhoneSearch --> DeviceFound
      DeviceFound --> Connect
      Connect --> Connected
      Connected --> Audio


4.2. Использование

• Воспроизведение аудио:
  • Запустите воспроизведение музыки, видео или другого аудио на вашем подключенном устройстве.
  • Звук будет передаваться через Bluetooth на модуль VHM-314 и воспроизводиться через подключенную аудиосистему или наушники.
• Управление громкостью:
  • Управление громкостью осуществляется с подключенного устройства (телефона, планшета и т.д.).
  • Модуль VHM-314 не имеет собственных кнопок регулировки громкости.
• Автоматическое переподключение:
  • После первого успешного сопряжения модуль будет автоматически подключаться к вашему устройству, если на нем включен Bluetooth.
  • При переподключении также прозвучит звуковой сигнал подтверждения.

5. Практические сценарии использования

5.1. Добавление Bluetooth к старой автомагнитоле

    flowchart LR
      PhoneBT["Смартфон
с Bluetooth"]
      Module["VHM-314
Bluetooth модуль"]
      CarRadio["Автомагнитола
с AUX-входом"]
      CarUSB["USB-порт автомобиля
или прикуриватель"]

      PhoneBT -- "Bluetooth" --> Module
      CarUSB -- "USB адаптер 5В" --> Module
      Module -- "Аудиокабель 3.5 мм" --> CarRadio


5.2. Создание портативной Bluetooth-колонки

    flowchart LR
      PhoneBT["Смартфон
с Bluetooth"]
      Module["VHM-314
Bluetooth модуль"]
      Amplifier["Миниатюрный
усилитель"]
      Speakers["Динамики"]
      Battery["Li-ion аккумулятор
или Power Bank"]

      PhoneBT -- "Bluetooth" --> Module
      Module -- "Аудиовыход" --> Amplifier
      Amplifier --> Speakers
      Battery -- "Питание" --> Module
      Battery -- "Питание" --> Amplifier


5.3. Добавление Bluetooth к аудиосистеме

    flowchart LR
      PhoneBT["Смартфон
с Bluetooth"]
      Module["VHM-314
Bluetooth модуль"]
      HiFi["Аудиосистема
или усилитель"]
      PowerAdapter["USB адаптер 5В"]

      PhoneBT -- "Bluetooth" --> Module
      PowerAdapter --> Module
      Module -- "Аудиокабель 3.5 мм - RCA" --> HiFi


6. Устранение возможных проблем

7. Дополнительные рекомендации

7.1. Особенности работы модуля

• Звуковые уведомления: Модуль издает звуковые сигналы при включении и подключении к устройству.
• Компактность: Малые размеры модуля позволяют легко интегрировать его в различные корпуса и проекты.
• Отсутствие кнопок: Модуль не имеет собственных кнопок управления (воспроизведение/пауза, переход между треками). Все управление осуществляется с подключенного устройства.
