Кратко об активном балансире 6 А
Активный балансир 6 А выравнивает напряжение последовательных секций литиевой батареи путём переноса энергии через конденсаторы. Доступны отдельные исполнения для 4S, 6S и 17S, поэтому количество S должно точно соответствовать конфигурации батареи.
Балансир работает как дополнительный узел вместе с совместимой BMS и зарядным устройством. Он помогает уменьшать дисбаланс между исправными секциями, но не заменяет защиту батареи и не восстанавливает повреждённые аккумуляторы.
Ключевые характеристики
- Тип
- активный конденсаторный балансир
- Исполнение
- 4S, 6S или 17S
- Максимальный ток балансировки
- до 6 А
- Точность балансировки
- 0,01 В
- Ток потребления
- 1,5–2,5 мА
- Совместимые типы аккумуляторов
- Li-ion, LiFePO4, LTO
- Метод балансировки
- перенос энергии с помощью летающих конденсаторов
Подробное описание и особенности
Как работает балансир
Конденсаторная схема перераспределяет энергию между секциями с разным напряжением. В результате напряжения постепенно сближаются без использования балансира в качестве силового пути заряда или разряда всей батареи.
Значение 6 А является максимальным пределом тока балансировки. Фактическая работа зависит от состояния и дисбаланса секций, поэтому по этому значению нельзя точно определить время выравнивания.
Что означают 4S, 6S и 17S
Обозначение S указывает количество последовательных секций. Секция может состоять из одного аккумулятора или параллельной группы, однако балансир всегда выбирают по количеству последовательных ступеней. Исполнение 4S предназначено для четырёх секций, 6S — для шести, 17S — для семнадцати.
Балансир не заменяет BMS
Плата выполняет балансировку, а контроль перезаряда, чрезмерного разряда, короткого замыкания и перегрузки должна обеспечивать соответствующая BMS. Зарядное устройство также подбирают отдельно по химическому составу, количеству S, конечному напряжению и допустимому току батареи.
Балансировка не компенсирует существенную разницу в ёмкости, внутреннем сопротивлении или саморазряде. Если одна секция регулярно отклоняется от остальных, проверьте аккумуляторы и соединения.
Подойдёт / не подойдёт
Подойдёт
- для батареи 4S, 6S или 17S при условии выбора соответствующего исполнения платы;
- для сборок на Li-ion, LiFePO4 или LTO с BMS и зарядным устройством для того же химического состава;
- для батарей резервного питания, автономной электроники, робототехники и электротранспорта после согласования напряжения и количества секций;
- как отдельный узел активной балансировки наряду с системой защиты батареи.
Не подойдёт
- в качестве замены BMS, зарядного устройства или преобразователя напряжения;
- для батареи с другим количеством последовательных секций, чем указано на плате;
- для смешивания аккумуляторов разного химического состава либо повреждённых и существенно отличающихся по характеристикам аккумуляторов;
- для системы, которой требуется гарантированный постоянный ток балансировки 6 А;
- для ремонта секции с повышенным саморазрядом, потерянной ёмкостью или плохим контактом.

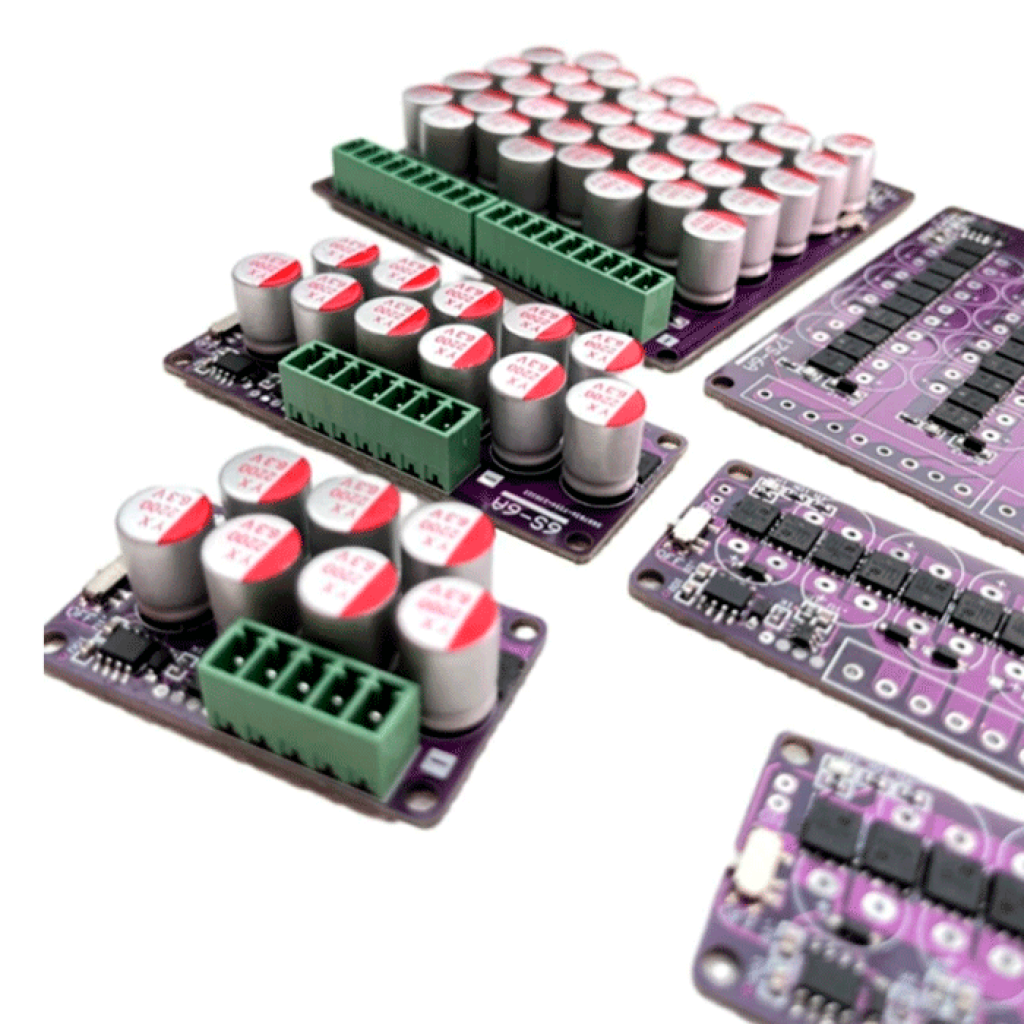

Исполнения и размеры

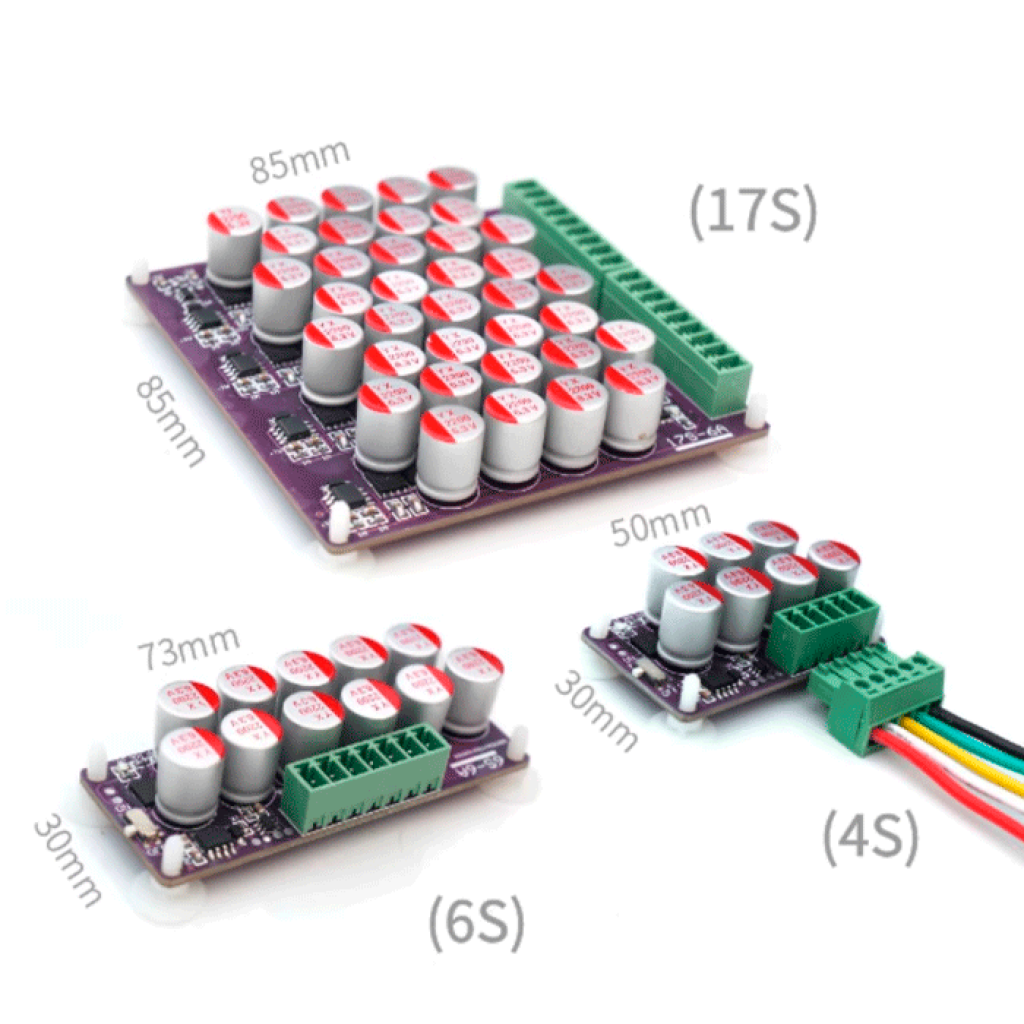

| Исполнение | Последовательные секции | Размеры платы |
|---|---|---|

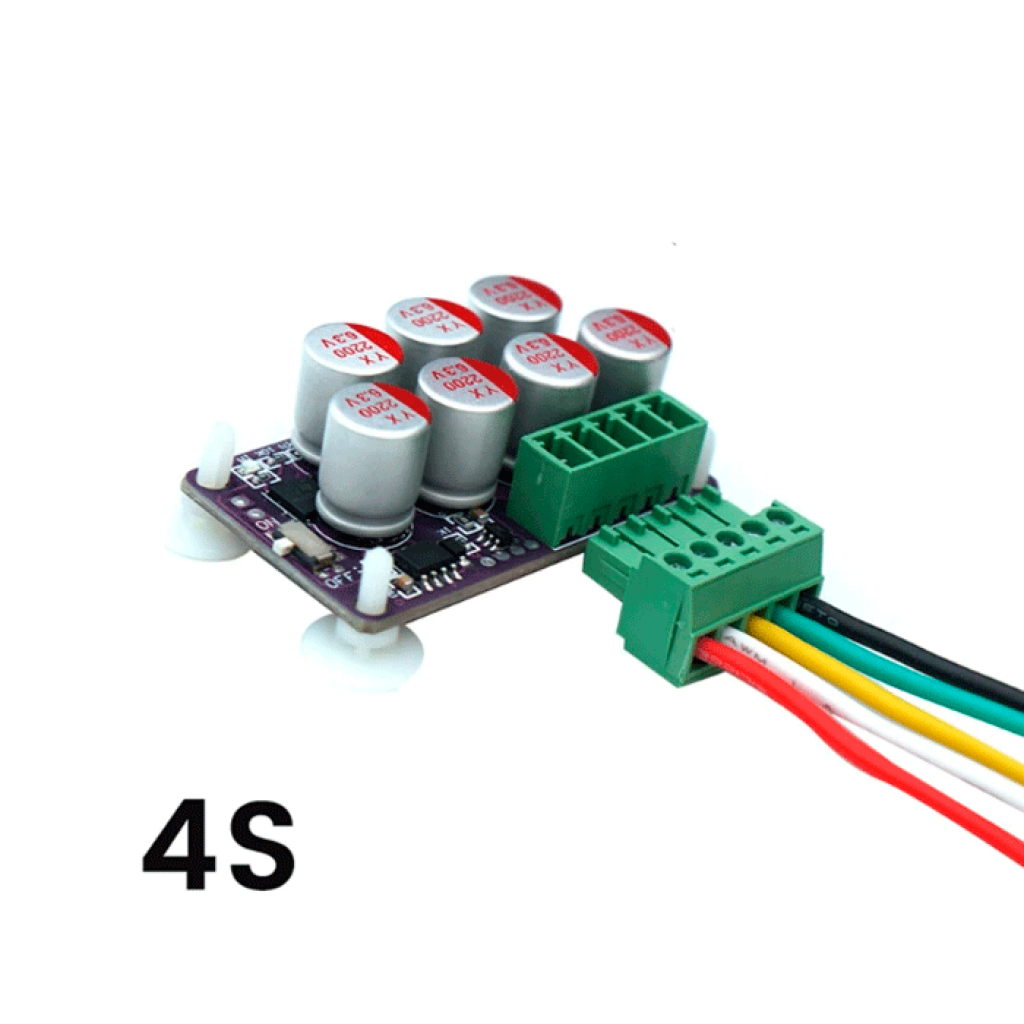

| 4S | 4 | 50 × 30 мм |

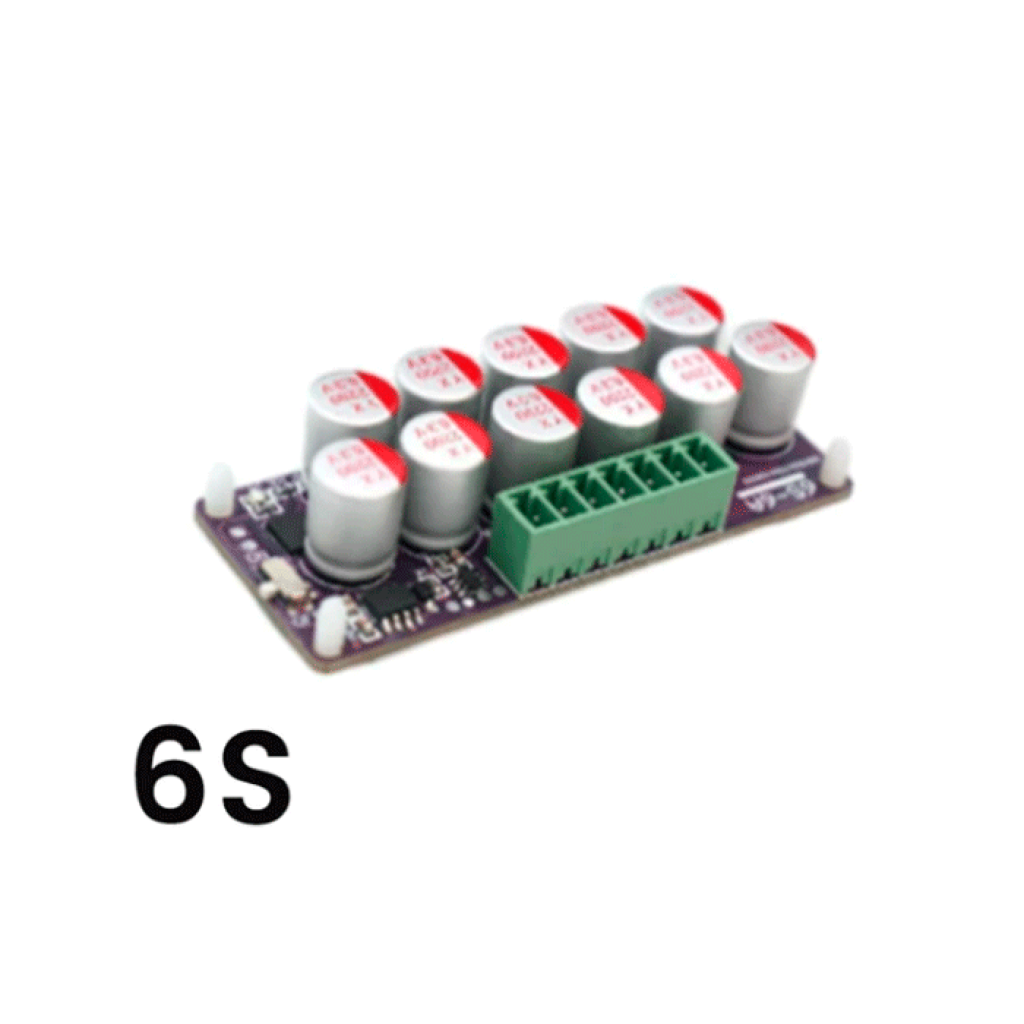

| 6S | 6 | 73 × 30 мм |

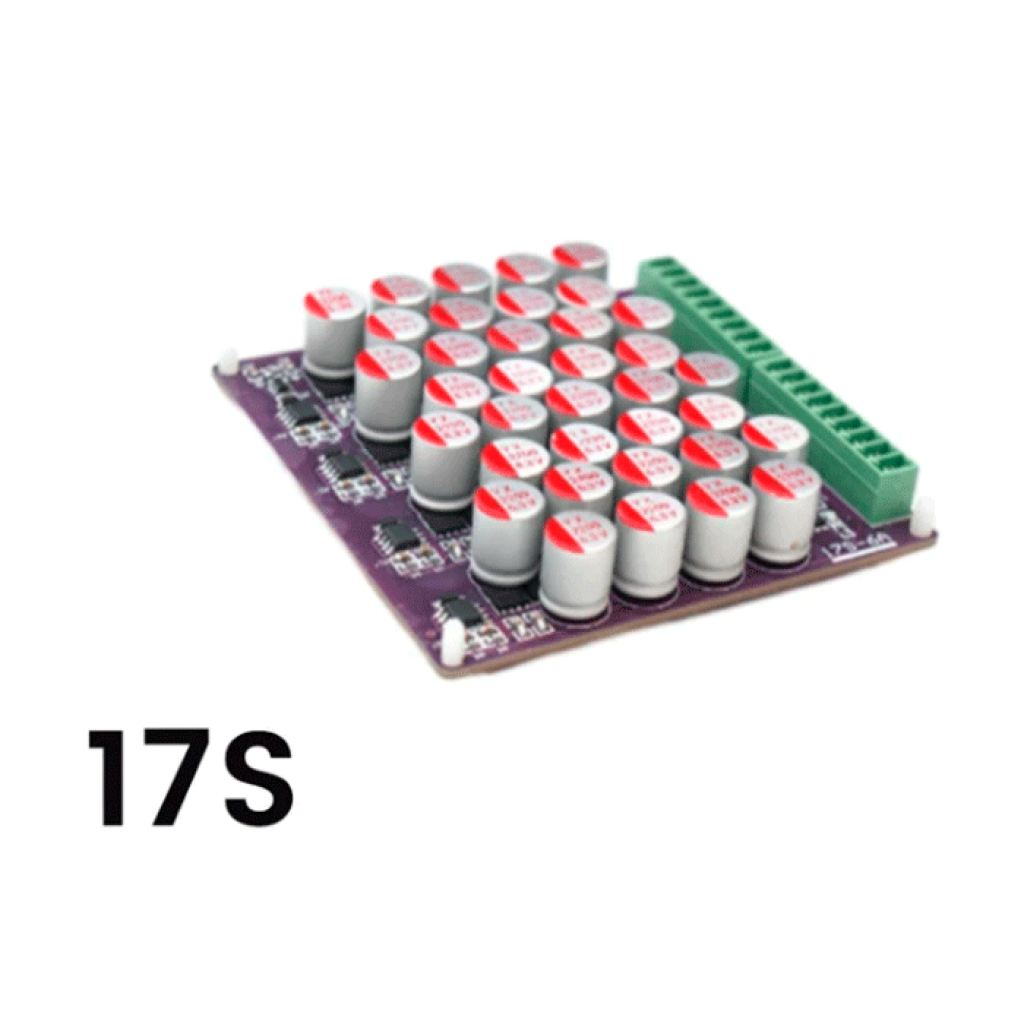

| 17S | 17 | 85 × 85 мм |
Перед монтажом проверьте обозначение количества S, маркировку контактов и размеры полученной платы.
Примеры применения
Аккумуляторный блок 4S или 6S
Балансир может дополнять BMS в батарее портативного источника питания, робототехнической платформы или электроинструмента, если исполнение платы соответствует количеству секций.
Тяговая батарея 17S
Исполнение 17S можно применять для выравнивания секций батареи электротранспорта вместе с соответствующей BMS, предохранителем, зарядным устройством и механической защитой сборки.
Накопитель резервного питания
Плата может работать как отдельный узел балансировки многосекционной батареи, если химический состав, количество S и напряжения всех компонентов системы согласованы.
Подключение и первый запуск
Сверьте конфигурацию
Определите химический состав аккумуляторов и посчитайте последовательные секции. Обозначение 4S, 6S или 17S на балансире должно совпадать с конфигурацией батареи.
Проверьте секции мультиметром
Измерьте напряжение каждой секции, полярность и последовательное увеличение суммарного напряжения от общего минуса к общему плюсу.
Соблюдайте маркировку платы
Подключайте контрольные отводы по схеме и обозначениям полученного исполнения. Не переносите цвета проводов или распиновку с другой платы либо другой ревизии.
Повторно проверьте напряжения
До окончательного соединения балансира с батареей проверьте напряжение между соседними контрольными точками и полное напряжение пакета.
Контролируйте первый запуск
Следите за напряжениями секций и температурой платы. При резком нагревании, появлении запаха или нестабильных показаниях немедленно отсоедините батарею и проверьте монтаж.
Ограничения и безопасность
Не допускайте переполюсовки
Ошибка полярности или последовательности контрольных отводов может повредить балансир, проводку или аккумуляторы. Проверяйте каждую точку мультиметром до окончательного подключения.
Используйте соответствующую BMS
Активный балансир не должен быть единственным защитным узлом литиевой батареи. BMS должна соответствовать количеству S, химическому составу, напряжению и рабочему току сборки.
6 А — максимальный предел
Не рассчитывайте на постоянные 6 А или гарантированное время выравнивания. Во время работы контролируйте напряжения секций и нагрев платы.
Балансир не ремонтирует аккумуляторы
Не используйте плату для компенсации повреждённой секции. Систематическое повторное отклонение напряжения требует проверки элементов, контактов, ёмкости и внутреннего сопротивления.
Защитите открытую плату
Изолируйте балансир от металлических деталей, влаги, пыли и случайного контакта с силовыми шинами. Не препятствуйте необходимому отводу тепла.
BMS для Li-ion 4S и 6S
Для Li-ion батареи можно отдельно подобрать плату защиты по количеству секций: BMS 4S 40 А для Li-ion или BMS 6S 40 А для Li-ion. Эти модели не предназначены для LiFePO4 или LTO; ток BMS подбирайте с учётом возможностей аккумуляторов, проводки и нагрузки.
FAQ
Заменяет ли активный балансир BMS?
Нет. Балансир выравнивает напряжение секций, а BMS защищает батарею. Для зарядки также требуется отдельное устройство для соответствующего химического состава и количества S.
Можно ли использовать исполнение 17S с батареей 16S?
Нет. Исполнение балансира должно точно соответствовать количеству последовательных секций. Не оставляйте лишний контрольный отвод неподключённым и не замыкайте его.
Составляет ли ток балансировки постоянные 6 А?
Нет. 6 А — максимальный предел. Это значение не гарантирует постоянный ток или конкретное время выравнивания.
Подходит ли плата для LiFePO4 и LTO?
Да, при условии выбора правильного исполнения по количеству S. BMS и зарядное устройство должны быть предназначены именно для выбранного химического состава батареи.
Что делать, если одна секция снова быстро отклоняется?
Проверьте аккумуляторы и контакты этой секции. Повторный дисбаланс может указывать на повышенный саморазряд, потерю ёмкости, разное внутреннее сопротивление или плохое соединение.
