Кратко о проводах с крокодилами 48 см

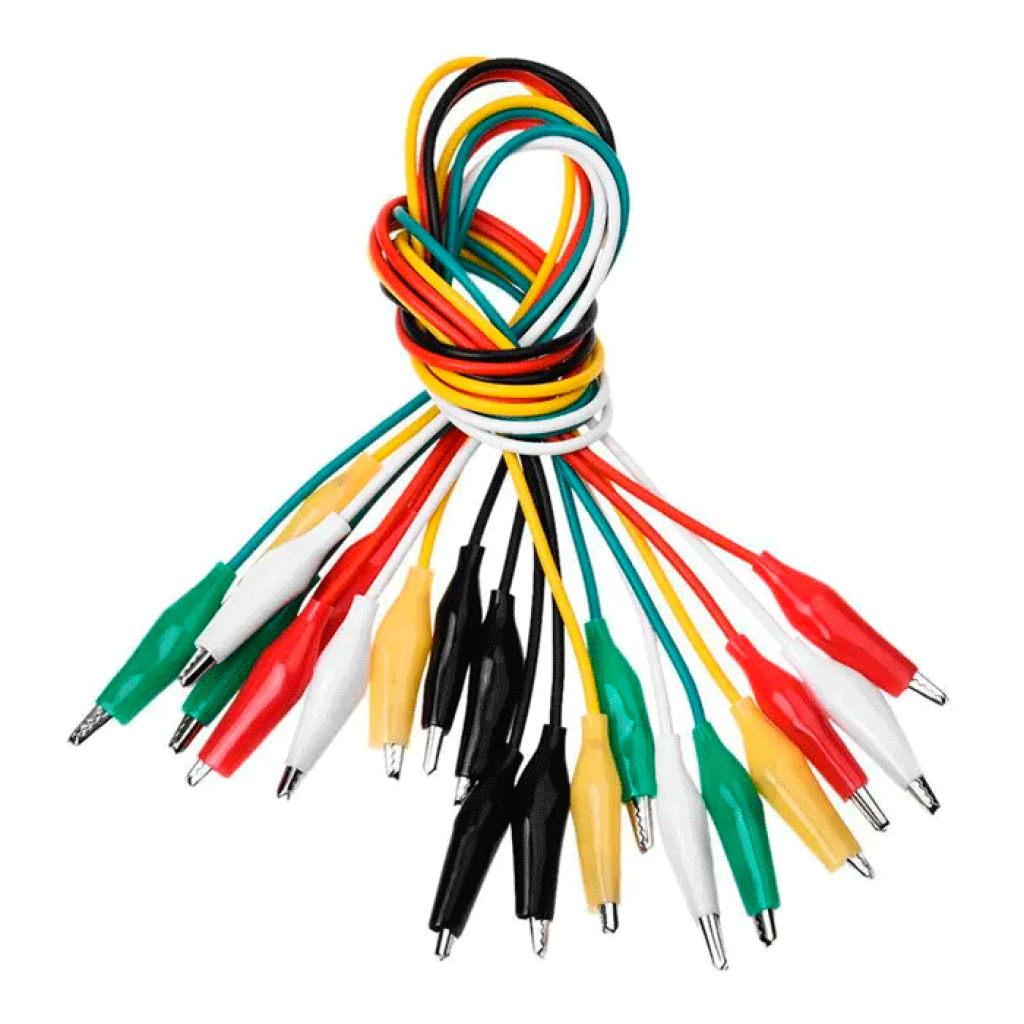

Комплект из 10 разноцветных проводов с зажимами-крокодилами на обоих концах предназначен для временных соединений при тестировании компонентов, отладке низковольтных схем и проведении учебных экспериментов. Пружинные зажимы фиксируются на открытых выводах, клеммах или контактных площадках без пайки.
Ключевые характеристики
- Тип
- провода с зажимами-крокодилами на обоих концах
- Количество
- 10 проводов
- Общая длина
- 48 см

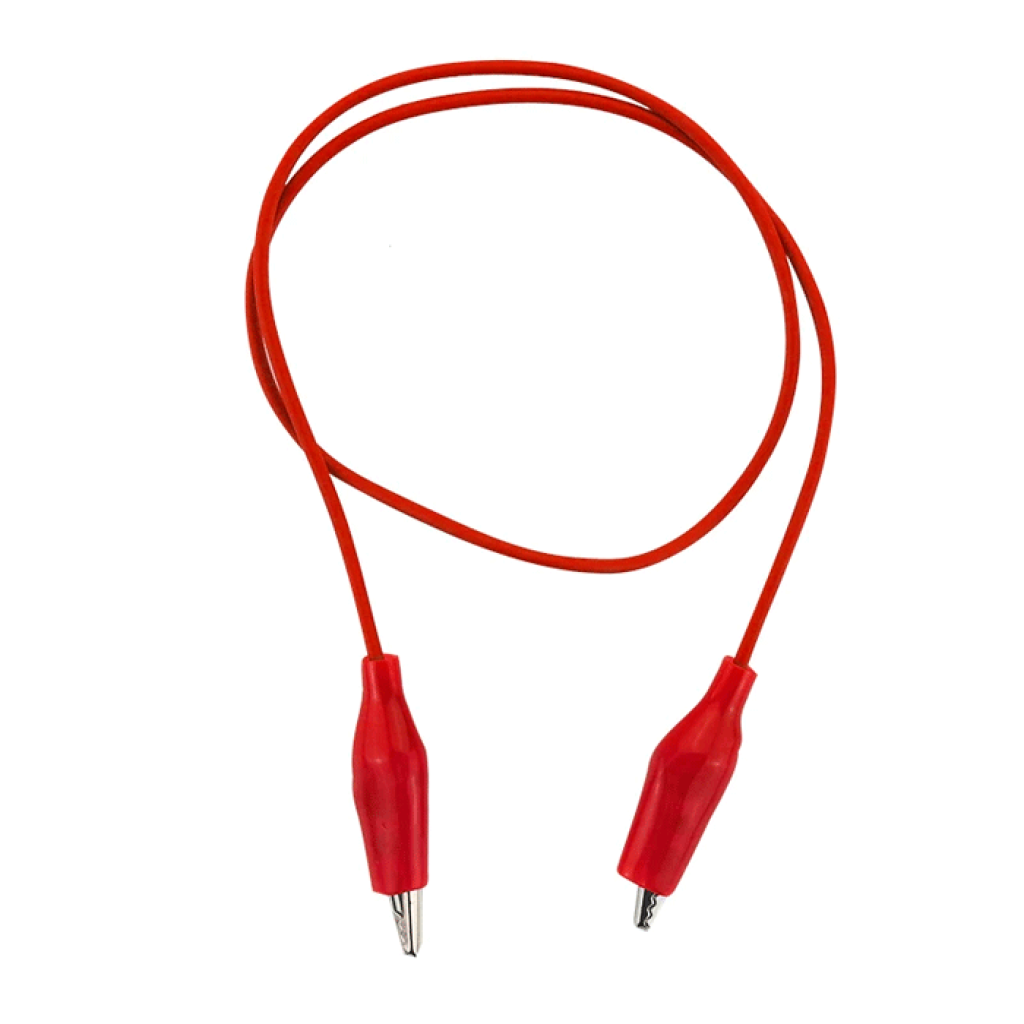

- Длина кабельной части
- 41 см без учета зажимов
- Размеры зажима
- металлическая часть 27 мм, изоляционная оболочка 30 мм
- Калибр провода
- 22 AWG
- Максимальный ток
- до 5 А
- Максимальное напряжение
- до 30 В AC или 60 В DC
- Цвета
- красный, черный, зеленый, белый и желтый — по 2 провода
- Зажимы
- металлические, с пружинным механизмом
- Изоляция
- PVC
- Масса комплекта
- приблизительно 100 г
Подробное описание и особенности
Временное соединение без пайки
Зажимы-крокодилы позволяют быстро соединить два доступных контакта, изменить конфигурацию схемы или удерживать провод на выводе во время проверки. Пружинный механизм прижимает металлические губки к детали, а изоляционные оболочки снижают риск случайного прикосновения к зажимам в пределах допустимого напряжения.
Цветовая маркировка упрощает распределение питания, общего провода и сигналов. Цвета не определяют полярность автоматически: назначение каждого провода необходимо проверить перед подачей питания.
Механическая совместимость
Для зажима требуется открытый участок контакта, за который могут надежно зацепиться губки. Он не вставляется непосредственно в отверстие беспаечной макетной платы: для такого соединения зажим фиксируют на открытом выводе компонента или штыре совместимой перемычки.
Максимальные 5 А являются предельным значением, а не рекомендацией для длительной работы в любых условиях. Качество прижима, чистота металлических поверхностей и состояние кабеля влияют на стабильность контакта; при значительной нагрузке необходимо контролировать нагрев и падение напряжения.
Подойдет / не подойдет
Подойдет
- для временного питания и сигнальных соединений в низковольтных прототипах;
- для проверки светодиодов, резисторов, выключателей и других компонентов с доступными выводами;
- для учебных схем, где цвета помогают различать назначение линий;
- для фиксации соединения на клемме, штыре или контактной площадке без пайки.
Не подойдет
- для сетевого напряжения 230 В и измерений в сетевых или распределительных цепях;
- для длительной силовой нагрузки, которой требуется подтвержденный номинал непрерывного тока;
- для постоянного монтажа, работы в условиях вибрации или соединений, где зажим может соскользнуть;
- для точных низкоомных измерений без учета сопротивления проводов и контактов;
- для непосредственной установки в отверстия беспаечной макетной платы.
Примеры применения
Проверка компонента
Два провода можно использовать для кратковременного подключения светодиода, выключателя или другого компонента к соответствующему низковольтному источнику. Полярность, напряжение и ограничение тока необходимо определять по параметрам самого компонента.
Отладка прототипа
Зажимы помогают временно подвести питание, землю или сигнал к открытому выводу платы либо модуля. Перед подачей питания необходимо сверить распиновку и убедиться, что соседние контакты не замкнуты губками зажима.
Учебная схема
Пять цветов удобно назначить отдельным линиям и наглядно отслеживать соединения при изучении последовательных и параллельных цепей.
Подключение и проверка
Обесточьте схему
Устанавливайте и переставляйте зажимы до подачи питания, чтобы не замкнуть соседние контакты.
Проверьте состояние провода
Не используйте провод с трещинами, надрезами, оголенной жилой, ослабленным зажимом или следами перегрева.
Зафиксируйте зажимы
Присоедините губки к чистым открытым контактам и убедитесь, что они не касаются соседних проводников. Проверьте назначение каждой линии независимо от ее цвета.
Выполните контрольный запуск
Подайте питание после проверки полярности и отсутствия короткого замыкания. При нагреве, появлении запаха изоляции или нестабильном напряжении сразу отключите схему.
Совместимые товары и альтернативы
- Для компактного прототипа можно выбрать макетную плату на 170 отверстий, а для большего количества компонентов и отдельных шин питания — макетную плату на 400 отверстий. Зажимы присоединяют к открытым выводам или штырям перемычек, а не вставляют в контактные отверстия.
- Если требуется провод другой длины или сечения, его можно изготовить из подходящего кабеля и пары изолированных зажимов-крокодилов 50 мм, соблюдая допустимые параметры всех составляющих.
Комплектация

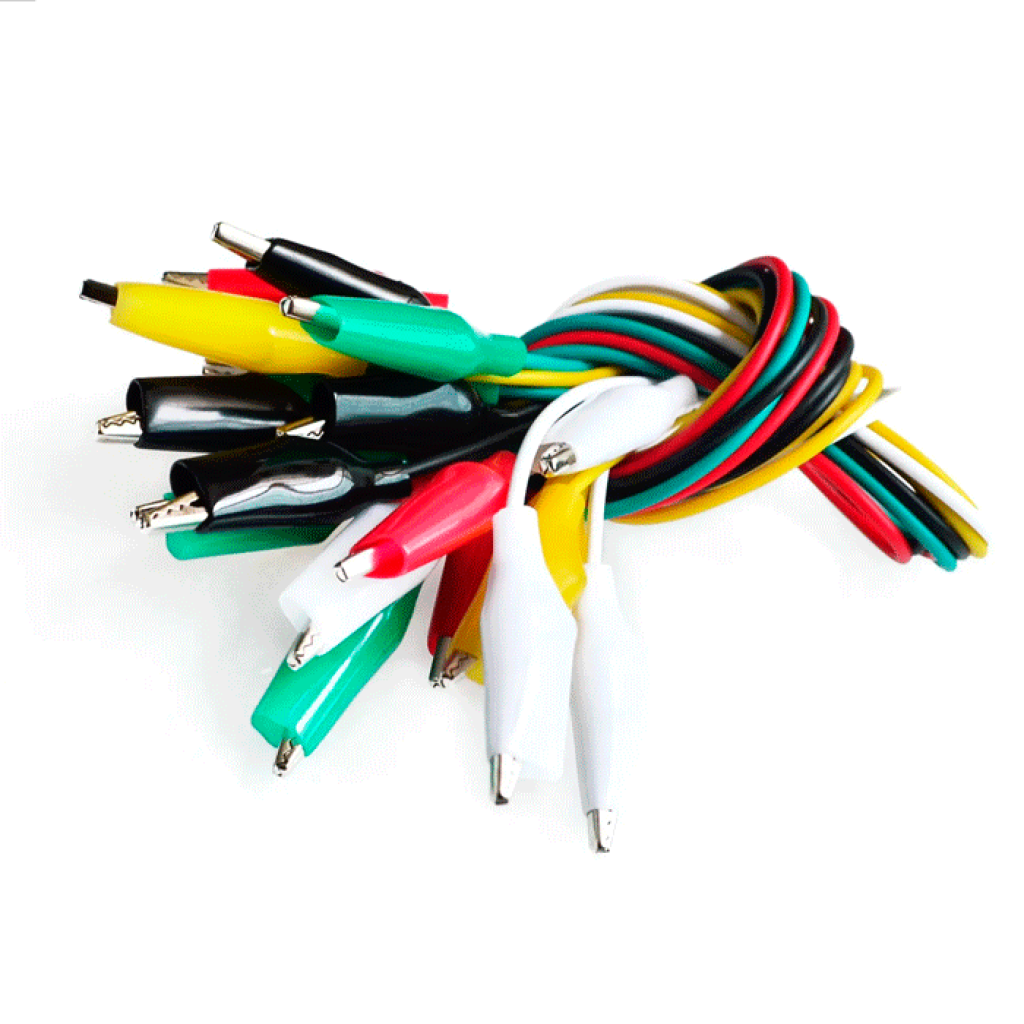

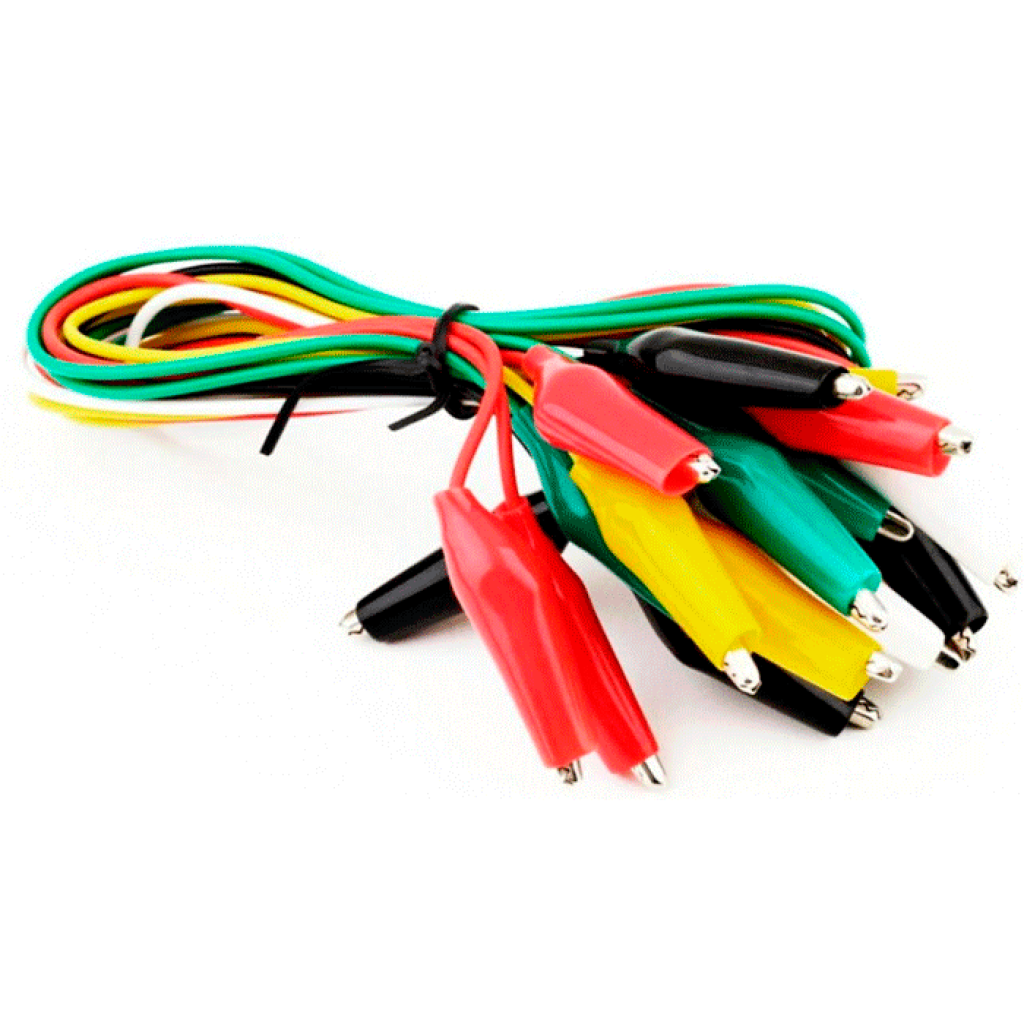

- 10 проводов с зажимами-крокодилами: по 2 красных, черных, зеленых, белых и желтых.
Ограничения и безопасность
Не подключайте к сети 230 В
Максимальное напряжение комплекта составляет 30 В AC или 60 В DC. Провода не предназначены для сетевого напряжения, распределительных щитов или других цепей, где требуются сертифицированные измерительные провода с соответствующей категорией электробезопасности.
Не превышайте 5 А
Ток свыше 5 А может вызвать перегрев провода или контактов. Для длительной или силовой нагрузки используйте кабель с подтвержденным номиналом непрерывного тока и соответствующими разъемами.
Избегайте короткого замыкания
Металлические губки могут одновременно коснуться соседних контактов или соскользнуть с малого вывода. Подключайте зажимы к обесточенной схеме и проверяйте их фиксацию перед запуском.
Контролируйте состояние контактов
Загрязнение, окисление или слабый прижим ухудшают контакт и могут вызвать нестабильную работу. Храните комплект в сухом месте и очищайте металлические поверхности только на отсоединенных проводах.
FAQ
Почему указаны и 48 см, и 41 см?
48 см — общая длина провода с зажимами, а 41 см — длина кабельной части без зажимов.
Можно ли использовать провода в сети 230 В?
Нет. Максимальное напряжение составляет 30 В AC или 60 В DC, поэтому комплект не подходит для сетевых цепей.
Можно ли пропускать 5 А длительное время?
5 А — максимальное, а не подтвержденное непрерывное значение для любых условий. Для длительной нагрузки требуется кабель с документированным номиналом непрерывного тока; во время пробного подключения контролируйте нагрев и падение напряжения.
Вставляется ли зажим в макетную плату?
Нет. Зажим фиксируют на открытом выводе компонента или штыре перемычки, который уже подключен к макетной плате.
Как распределены цвета в комплекте?
В комплекте по 2 красных, черных, зеленых, белых и желтых провода.
