Высококачественный Модуль AD828 (предварительный усилитель для динамического микрофона)

AD828 – предварительный усилитель для динамических микрофонов

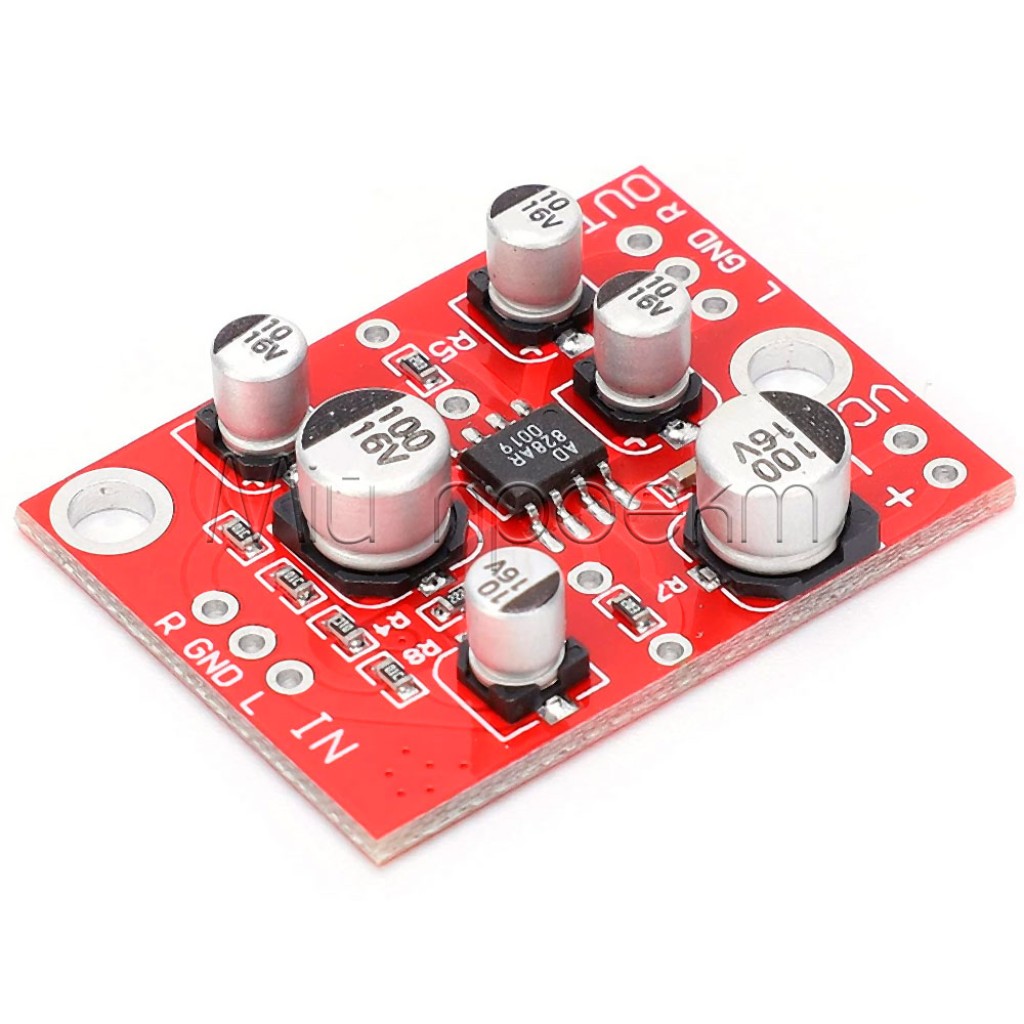

Модуль AD828 – это предварительный усилитель для динамических микрофонов, созданный на основе аналоговой микросхемы AD828. Этот модуль позволяет усилить слабый аудиосигнал от микрофона до уровня, который может быть легко обработан или записан. Он часто используется в аудио-приложениях, таких как звуковые записи, усиление голоса и звуковая обработка

Ключевые особенности:

• Входное напряжение: 3.7 В - 15 В
• Максимальный ток потребления: 7.5 мА
• Размеры: 33 х 25 мм
• Диапазон рабочей температуры: -40°C .. +85°C
• Тип микросхемы: AD828
• Аналоговый усилитель: Встроенный аналоговый усилитель, который позволяет увеличить амплитуду входного аудиосигнала
• Высокое качество звука: Обеспечивает хорошее качество звука и низкий уровень шума
• Предварительный усилитель: Подходит для работы с динамическими микрофонами, которые генерируют слабый сигнал
• Регулировка усиления: Возможность регулировки уровня усиления или обрезки в некоторых версиях модуля

Применение:

Модуль AD828 идеально подходит для использования в:

• Аудиозаписях
• Видеосъемке
• Усилении голоса в аудиоустройствах
• Работе с аудиосистемами

Дополнительная информация:

Модуль обычно питается от источника питания, который подходит для требований аудиоустройств (часто 5В или 12В). Выходной сигнал модуля может быть подключен к аналоговому входу аудиоустройств, которые обработают и воспроизведут аудиосигнал.

Если стандартное усиление усилителя не подходит, можно изменить коэффициент усиления следующим образом:

Настройка коэффициента усиления:

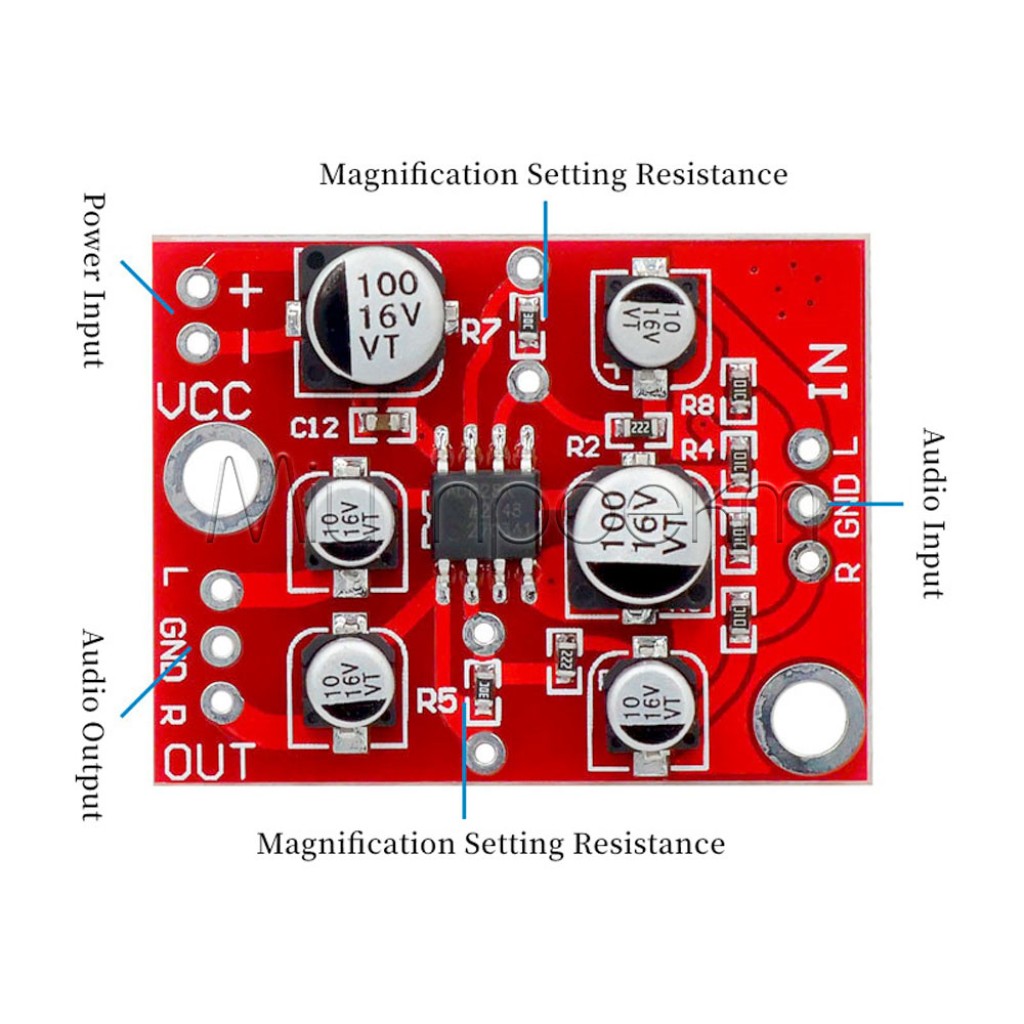

Резисторы R7 и R5 предназначены для настройки коэффициента усиления (в стандартной настройке усиление приблизительно в 5 раз). Для изменения коэффициента усиления можно выбрать резисторы с сопротивлением от 5k до 47k. Чем больше сопротивление, тем выше коэффициент усиления. Если используются выводные резисторы, можно заменить оригинальные SMD резисторы и припаять новые резисторы на предусмотренные контактные площадки.

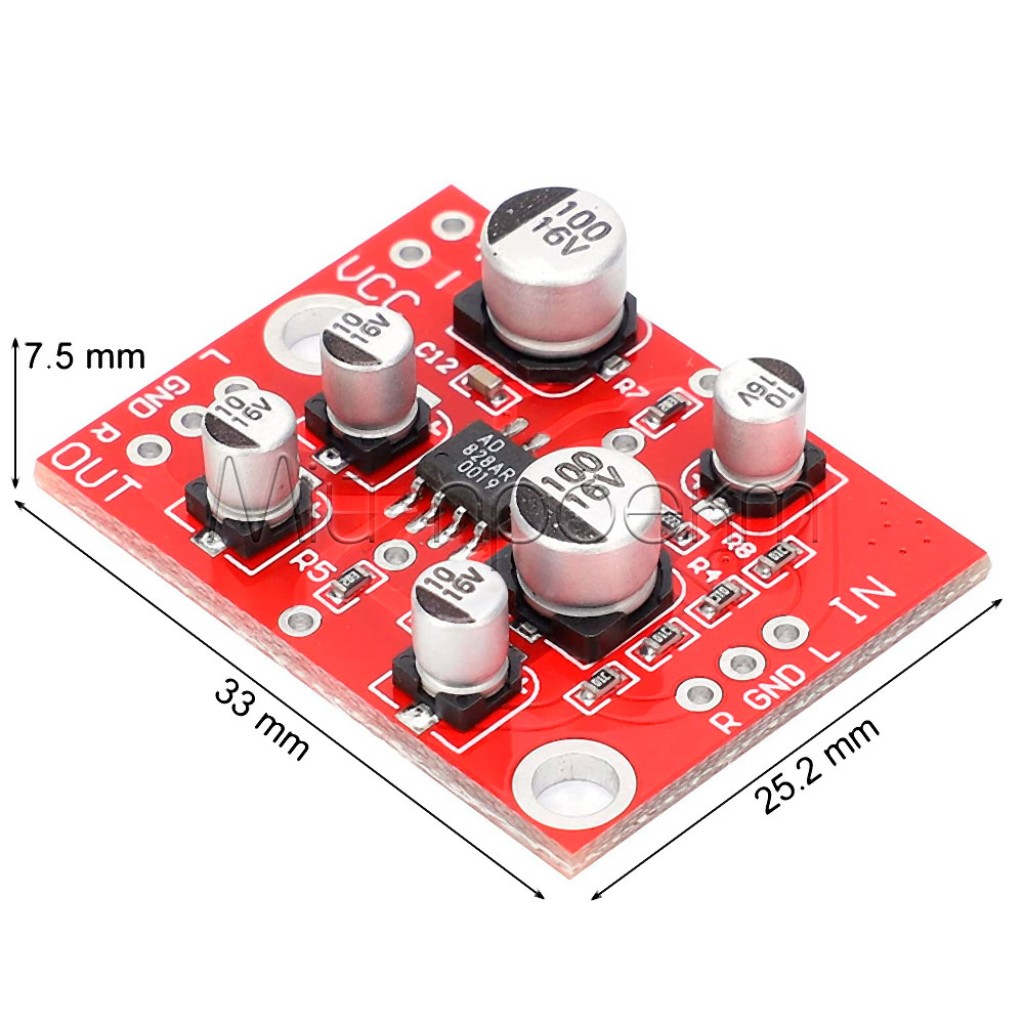

Плата размером: 33 мм × 25 мм

Рабочее напряжение: постоянное напряжение 5В-15В

ВНИМАНИЕ: Плата не имеет стабилизатора питания. При монтаже рекомендуется использовать стабилизированный источник питания или аккумулятор, иначе возможны помехи.
