TTP223 Сенсорный выключатель

Name: TTP223 Сенсорный выключатель
Brand: Мій Проект
SKU: 1136
Price: 9.00 UAH
Availability: InStock
Rating: 4 (2 reviews)

Страна-производитель: Китай Код товара: 1136

Все о товаре

Описание

Характеристики

Отзывы 2

Вопросы1

Есть в наличии

Код товара: 1136

9.00 грн

Нашли дешевле?

400 или более: 7.00 грн

-Рабочее напряжение-:2.5 – 5.5 В

-Рабочий ток-:до 10 мА

-Время отклика-:60 мс

-Размеры-:15 х 11 мм

-Тип микросхемы-:TTP223B

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

TTP223 Сенсорный выключатель

Код товара: 1136

9.00 грн

Описание

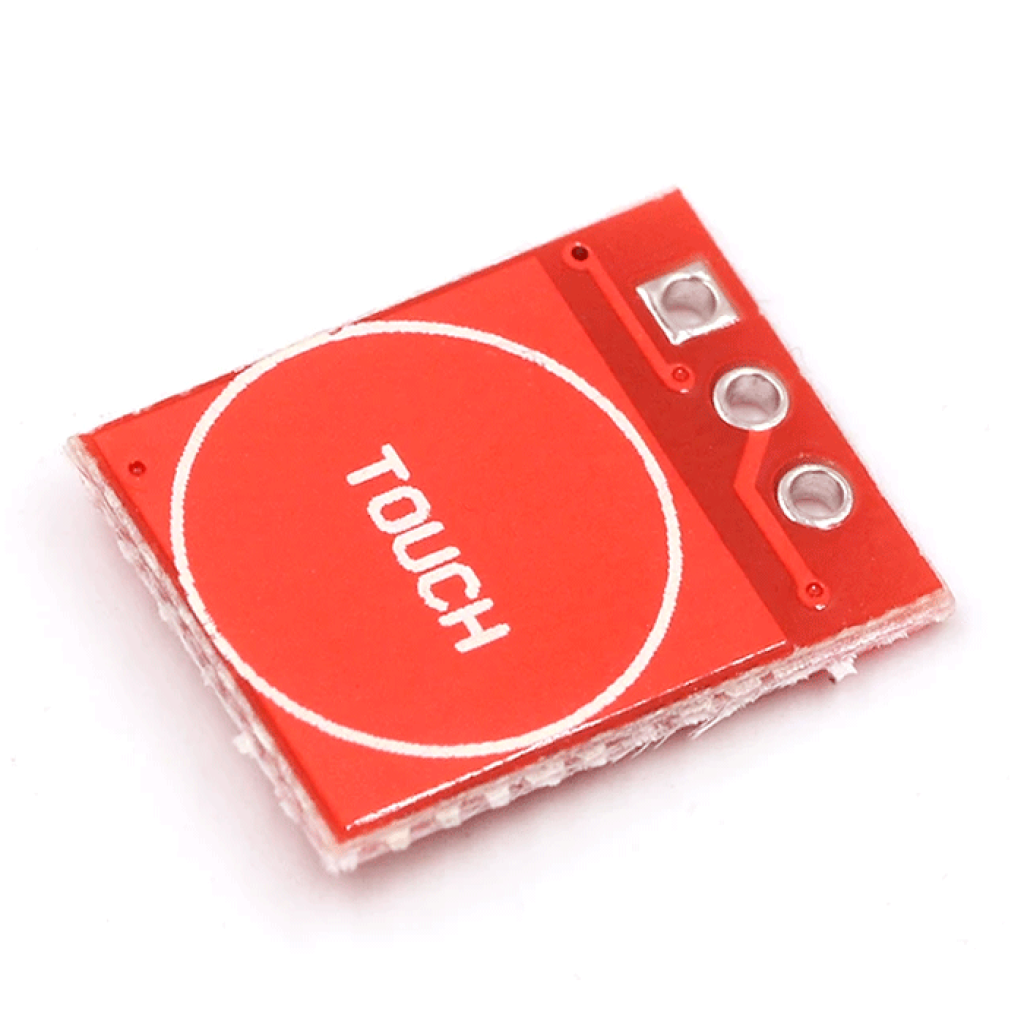

🔌 TTP223 Сенсорный выключатель

Компактный емкостной сенсор с высокой чувствительностью и сверхнизким энергопотреблением

Общее описание

TTP223 Сенсорный выключатель – это компактный емкостной сенсорный модуль, который обеспечивает надежное бесконтактное управление электронными устройствами. Модуль отличается сверхнизким энергопотреблением (всего 1.5μA в режиме ожидания), высокой чувствительностью и возможностью настройки режимов работы. Благодаря встроенной функции автокалибровки сенсор идеально подходит для создания скрытых кнопок под непроводящими материалами (пластик, стекло, тонкое дерево). Модуль работает в широком диапазоне питания от 2.5В до 5.5В, что делает его универсальным решением для различных DIY-проектов, особенно с батарейным питанием.

✅ Технические преимущества:

• Сверхнизкое энергопотребление – потребляет всего 1.5μA (типично) и максимум 3.0μA в режиме низкого потребления при 3В, что делает модуль идеальным для батарейных устройств с длительным сроком службы
• Высокая чувствительность – реагирует на касание на расстоянии до 5-7 мм без прямого контакта, что позволяет использовать сенсор под различными поверхностями
• Гибкая настройка – модуль имеет два перемычки (A и B) для выбора четырех режимов работы: моментальный или переключатель, с активным высоким или низким уровнем выходного сигнала
• Автокалибровка – адаптируется к условиям окружающей среды при включении и периодически во время работы (каждые 4-16 секунд), что обеспечивает стабильную работу даже при изменении условий эксплуатации
• Компактные размеры – миниатюрные габариты 15×11 мм позволяют интегрировать модуль в самые разнообразные проекты, включая носимые устройства и компактные гаджеты

🔧 Идеальное решение для:

DIY электронные проекты

Скрытые выключатели

Умный дом

Портативные устройства

Сенсорные панели управления

Замена механических кнопок

Игровые контроллеры

Проекты с Arduino

💡 Широкие возможности применения:

Скрытые сенсорные панели – установите модуль под тонким слоем непроводящего материала (пластик, стекло, дерево толщиной до 3-5 мм) для создания элегантных скрытых кнопок. Функция автокалибровки позволяет модулю работать даже через материал, адаптируясь к его емкостным характеристикам.
Системы умного дома – используйте для управления освещением, бытовой техникой и другими устройствами без необходимости установки традиционных выключателей. Сверхнизкое энергопотребление позволяет создавать беспроводные решения с батарейным питанием, которые работают месяцами или даже годами без замены батареи.
Портативные устройства – идеально подходит для носимой электроники, пультов дистанционного управления и других компактных устройств благодаря миниатюрным размерам (15×11 мм) и минимальному энергопотреблению. Возможность настройки режима работы позволяет оптимизировать устройство под конкретное применение.
Проекты с Arduino и микроконтроллерами – легко интегрируется с популярными микроконтроллерами для создания интерактивных устройств. Низкий ток потребления и широкий диапазон питания (2.5В-5.5В) делают модуль совместимым практически с любой платформой разработки.
Замена традиционных кнопок – используйте в средах, где механические кнопки быстро изнашиваются или где важны гигиенические соображения. Отсутствие движущихся частей значительно повышает надежность и срок службы по сравнению с обычными кнопками.

📦 Детальные технические характеристики:

Микросхема: TTP223-BA6 (SOT23-6)
Рабочие напряжение: 2.5В - 5.5В
Потребление тока:
- Типичное: 1.5μA при 3В
- Максимальное: 3.0μA при 3В (режим низкого потребления)
Выходной ток:
- Максимальный ток стока: 8мА
- Максимальный ток источника: -4мА (при 3В)
Время отклика: максимум 220мс в режиме низкого потребления
Чувствительность: обнаружение на расстоянии до 5-7мм для проводящих объектов

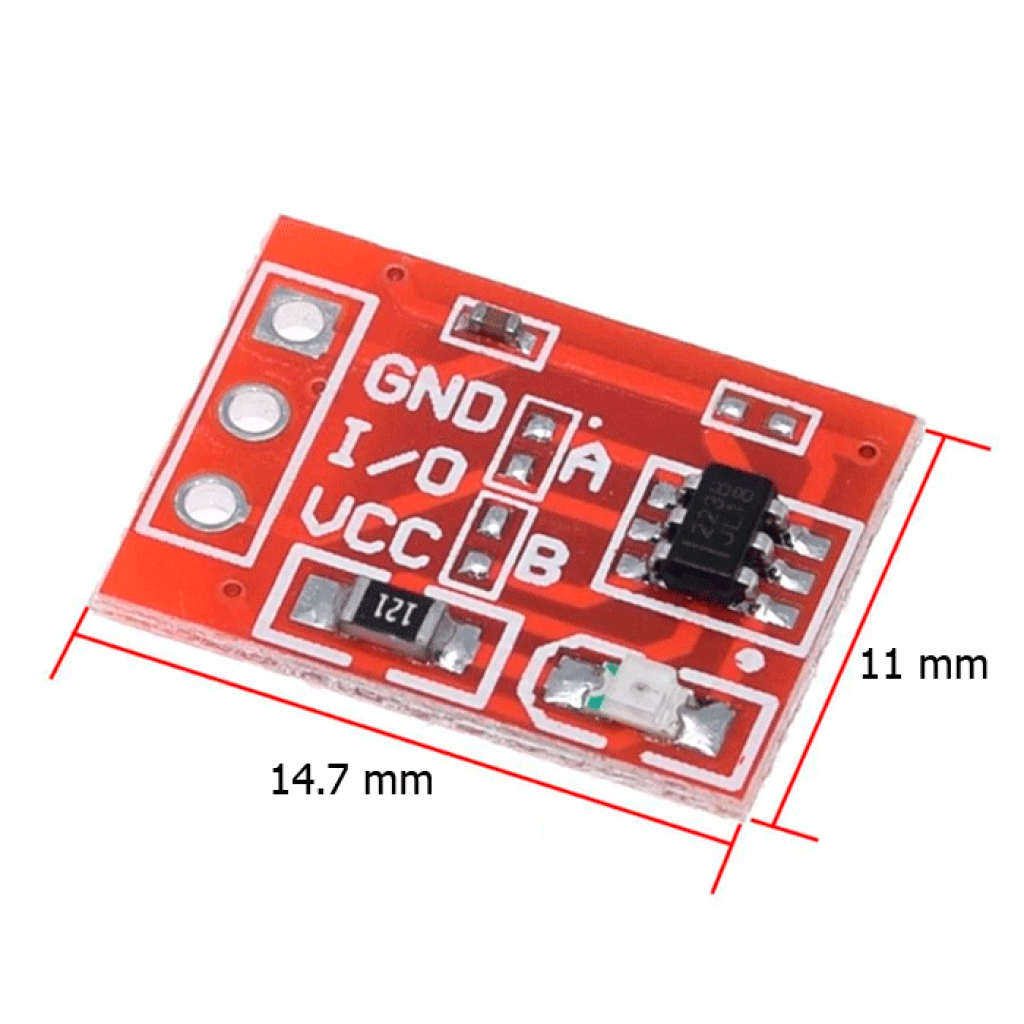

Размеры модуля: 15мм × 11мм
Индикация: встроенный светодиод для отображения статуса выхода

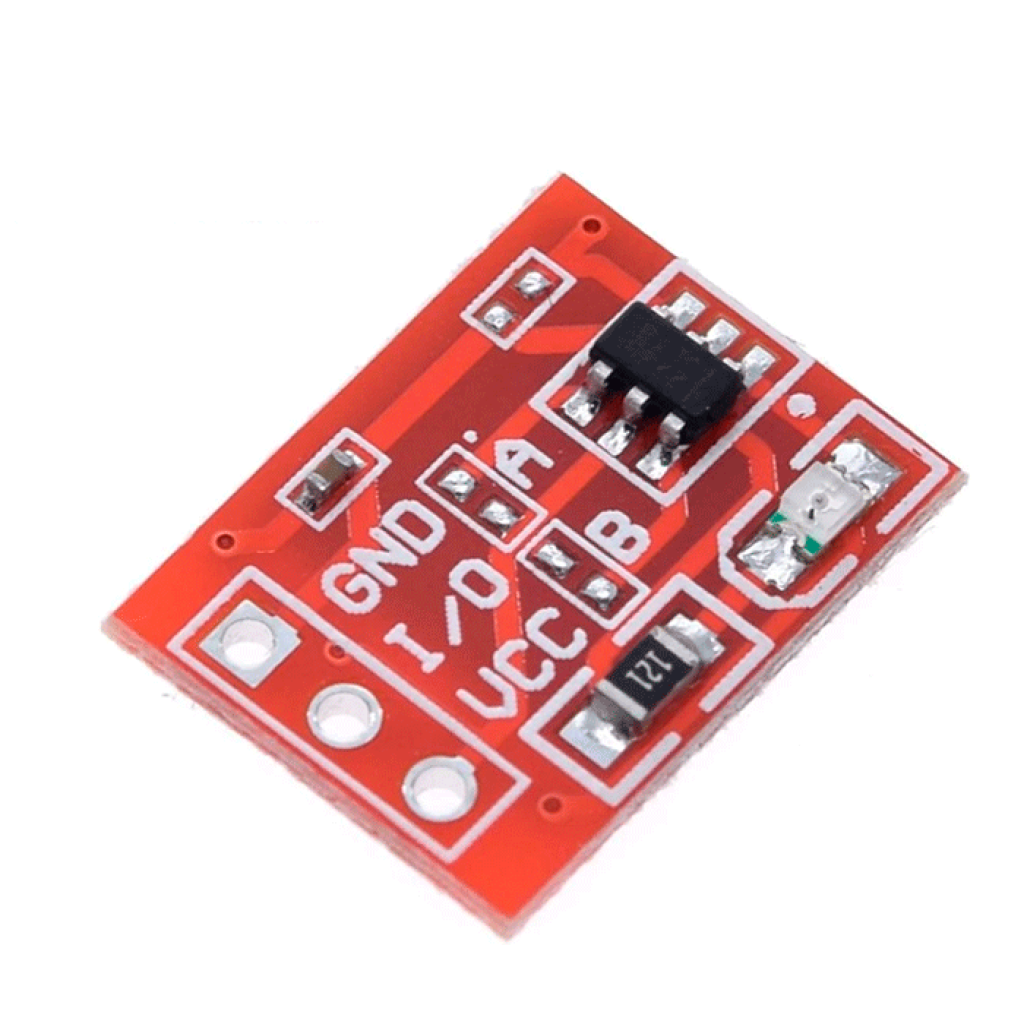

Выводы: GND, I/O, VCC
Конфигурационные перемычки: A, B для настройки режимов работы
Режимы работы:
- AB = 00: Моментальный режим, активный высокий уровень
- AB = 01: Режим переключателя, активный высокий уровень
- AB = 10: Моментальный режим, активный низкий уровень
- AB = 11: Режим переключателя, активный низкий уровень
Функция автокалибровки: автоматическая при включении (~0.5 секунд)
Периодическое калибрование:
- ~4 секунды если не касались
- ~16 секунд после отпускания касания

⚠️ Важные аспекты использования:

Калибровка при включении – не касайтесь сенсора в течение первых 0.5 секунд после подачи питания, чтобы обеспечить правильную калибровку. Если необходимо уменьшить чувствительность для скрытых кнопок, можно намеренно коснуться сенсора во время подачи питания, чтобы он откалибровался с учетом вашего касания.
Пайка конфигурационных перемычек – будьте осторожны при пайке перемычек A и B для изменения режима работы, поскольку плата очень компактна и есть риск повреждения соседних компонентов. Рекомендуется использовать паяльник с тонким жалом и минимальное количество припоя.
Работа с непроводящими материалами – модуль работает через непроводящие материалы (пластик, стекло), но не через металлические или другие электропроводящие поверхности. При установке за поверхностью убедитесь, что материал является диэлектриком и его толщина не превышает эффективный радиус действия сенсора.
Защита от электростатического разряда – модуль чувствителен к электростатическим разрядам из-за своей природы. При монтаже используйте антистатические меры безопасности, особенно в сухих условиях. Рекомендуется также добавить защитные компоненты при использовании в конечных устройствах.
Энергоэффективное использование – несмотря на сверхнизкое потребление энергии, для максимальной эффективности в батарейных проектах рекомендуется использовать режим активного низкого уровня, поскольку в этом случае LED-индикатор не потребляет энергию в состоянии ожидания.

TTP223 сенсорный выключатель — это универсальное и энергоэффективное решение для модернизации ваших электронных проектов. Благодаря компактным размерам, разнообразным режимам работы и возможности создания скрытых элементов управления, этот модуль станет незаменимым компонентом в вашей коллекции электроники.

#TTP223 #СенсорнаяКнопка #ЕмкостнойСенсор #Arduino #DIYЭлектроника #УмныйДом

Характеристики

-Основные-

-Рабочее напряжение-

2.5 – 5.5 В

-Рабочий ток-

до 10 мА

-Время отклика-

60 мс

-Дополнительные-

-Размеры-

15 х 11 мм

-Тип микросхемы-

TTP223B

Отзывы

Рейтинг товара

Отзывов: 2

Максим

01 ноября 2024 (19:58)

Замовив два, один працює як треба, другий через декілька дотиків фіксується у включеному стані.

Достоинства товара:

Компактний, недорогий.

–

Недостатки товара:

Присутній брак.

Отзыв полезен? 0

Володимир

03 мая 2023 (09:48)

TTP223 Сенсорний вимикач мені підійшло, гарно.

Отзыв полезен? 1

Ответ:

Дуже дякуємо за ваш відгук!

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Владимир

07 июня 2024 (18:26)

Скажите, где можно найти информацию о:
"Он имеет встроенный таймер, который может настраиваться на разное время задержки (например, от 0,5 до 10 с)"?

Ответ:

07 июня 2024 (19:27)

це технічна помилка, таймера немає. Опис поправили
