Кратко о STW25NM60N

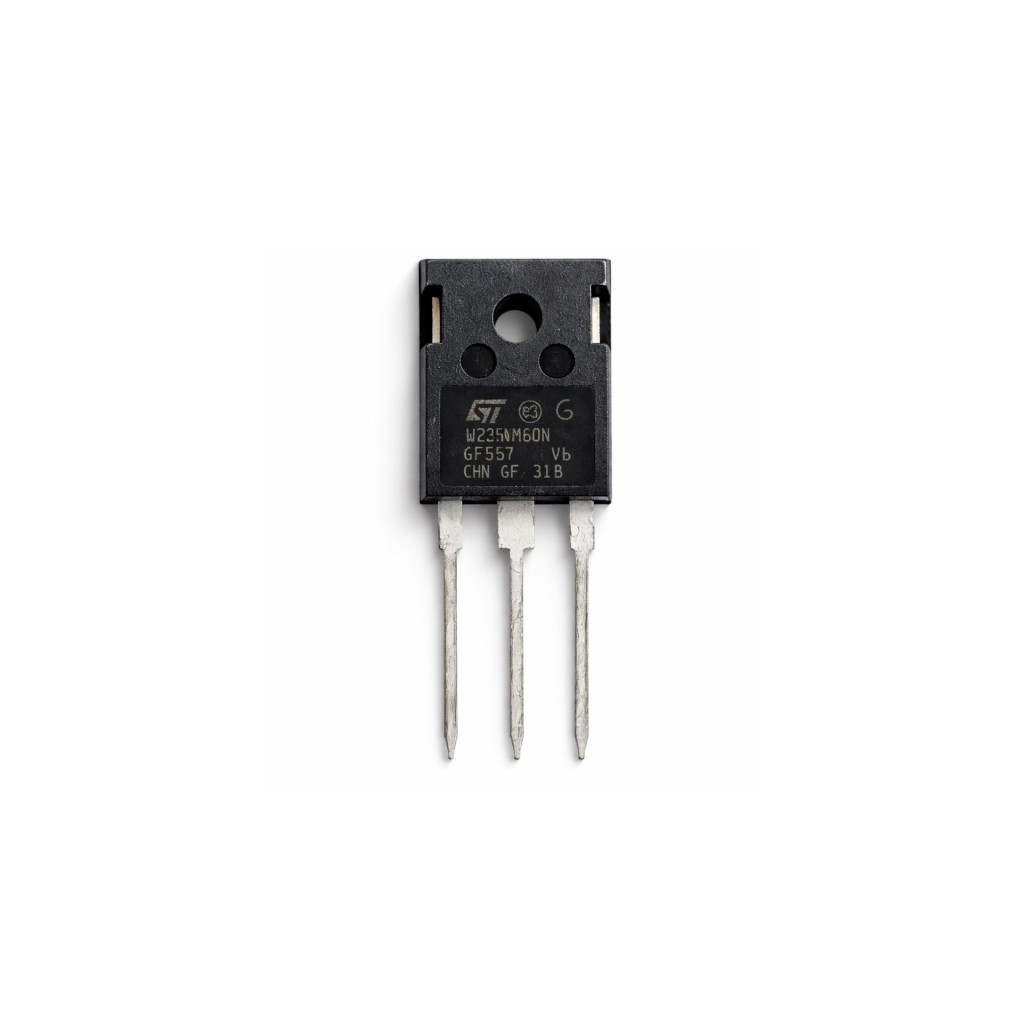

STW25NM60N — силовой N-канальный MOSFET в корпусе TO-247 для коммутационных узлов высоковольтных преобразователей и ремонта совместимой силовой электроники.
Ключевые характеристики
- Тип
- N-канальный силовой MOSFET
- Напряжение VDS
- до 600 В[1]
- Непрерывный ток ID
- 21 А при Tc = 25 °C; 13 А при Tc = 100 °C[1]
- Импульсный ток IDM
- до 84 А, в пределах безопасной области работы[1]
- RDS(on)
- до 0,17 Ом при VGS = 10 В
- Заряд затвора Qg
- типично 84 нКл при условиях испытания[1]
- Рассеиваемая мощность
- до 160 Вт при Tc = 25 °C[1]
- Корпус
- TO-247; маркировка W25NM60N[1]
Подробное описание и особенности
Коммутационный режим
STW25NM60N предназначен для работы в качестве силового ключа. Сочетание напряжения 600 В и корпуса TO-247 позволяет использовать его в высоковольтных коммутационных каскадах, если схема не выходит за пределы допустимых напряжений, токов, температуры и безопасной области работы.
Сопротивление открытого канала нормируется при напряжении затвор–исток 10 В. Пороговое напряжение открывания не означает полного открывания транзистора, поэтому драйвер затвора должен обеспечивать необходимую амплитуду и скорость переключения. Типичный полный заряд затвора 84 нКл также необходимо учитывать при выборе драйвера и частоты.[1]
Тепловой режим
Значения 21 А и 160 Вт указаны для температуры корпуса 25 °C и не являются универсальными рабочими режимами.[1] Допустимая нагрузка уменьшается с ростом температуры и зависит от радиатора, теплового контакта, частоты, длительности импульсов и потерь при переключении.
Металлический фланец корпуса электрически соединен со стоком. При монтаже на заземленный или общий радиатор необходимы электроизоляционная прокладка и изоляция крепления.
Выбор для замены
Для ремонта недостаточно сравнить только напряжение 600 В и ток 21 А. Необходимо сверить корпус и расположение выводов, RDS(on), заряд затвора, возможности драйвера, параметры встроенного диода, безопасную область работы и тепловой режим. Такая проверка снижает риск повторного отказа или нестабильного переключения.
Полные характеристики
| Параметр | Значение | Условия |
|---|---|---|
| VDS | 600 В | VGS = 0 |
| ID | 21 А | Tc = 25 °C |
| ID | 13 А | Tc = 100 °C |
| IDM | 84 А | Импульс ограничен безопасной областью работы |
| RDS(on) | до 0,17 Ом | VGS = 10 В |
| VGS | ±25 В | Абсолютное максимальное напряжение затвор–исток[1] |
| Ptot | 160 Вт | Tc = 25 °C[1] |
| Rth(j-case) | до 0,78 °C/Вт | Кристалл–корпус[1] |
| Tj | до 150 °C | Максимальная температура перехода[1] |
| Корпус | TO-247 | Фланец соединен со стоком |
Предельные значения не следует использовать как рекомендуемый длительный режим без расчета потерь, температуры и безопасной области работы.
Подойдет / не подойдет
Подойдет
- для замены STW25NM60N с маркировкой W25NM60N после проверки причины предыдущего отказа;
- для ремонта совместимых коммутационных каскадов импульсных блоков питания, инверторов и преобразователей;
- для нового силового узла с рассчитанным драйвером затвора, снаббером, защитой и охлаждением.
Не подойдет
- для замены другого MOSFET только по совпадению напряжения или тока;
- для прямого управления от GPIO 3,3–5 В без драйвера, обеспечивающего необходимый режим затвора;
- для работы без проверки безопасной области, импульсных перенапряжений и теплового режима;
- для нового серийного проекта без плана поставок или замены: STW25NM60N обозначен как устаревшее изделие.[1]
Примеры применения
Ремонт импульсного блока питания
STW25NM60N можно использовать для восстановления коммутационного каскада, если совпадают схема подключения, параметры драйвера, рабочее напряжение, нагрузка и тепловые условия.
Высоковольтный преобразователь
Транзистор может работать в качестве ключа в рассчитанном преобразователе с напряжением сток–исток в допустимых пределах, надлежащим управлением затвором, ограничением перенапряжений и радиатором.
Ремонт инверторного оборудования
При замене силового ключа необходимо проверить драйвер, затворный резистор, снаббер, диоды и отсутствие короткого замыкания в нагрузке, а не ограничиваться установкой нового транзистора.
Проверка и монтаж
Обесточьте узел
Отключите питание и безопасно разрядите высоковольтные конденсаторы перед диагностикой или пайкой.
Проверьте совместимость
Сверьте расположение выводов, VDS, допустимый ток, RDS(on), заряд затвора, диод и тепловые параметры со схемой оборудования.
Проведите диагностику обвязки
Проверьте драйвер, затворный резистор, снаббер, выпрямительные элементы и силовую нагрузку, особенно после пробоя предыдущего MOSFET.
Обеспечьте охлаждение
Установите транзистор на подходящий радиатор; при необходимости изолируйте фланец и крепление, сохраняя надлежащий тепловой контакт.
Ограничения и безопасность
Высокое напряжение
MOSFET рассчитан на высоковольтные узлы. Монтаж и измерения выполняйте только на обесточенном оборудовании с разряженными конденсаторами и с соблюдением правил электробезопасности.
160 Вт — не мощность нагрузки
Рассеиваемая мощность 160 Вт является предельным значением при Tc = 25 °C.[1] Она не гарантирует работу с таким тепловыделением в реальном устройстве без рассчитанного радиатора и контроля температуры.
Электрически активный фланец
Металлический фланец соединен со стоком. Не допускайте его опасного контакта с заземленным или общим радиатором; используйте соответствующую электрическую изоляцию.
Статическое электричество
Затвор MOSFET чувствителен к электростатическому разряду. При хранении, проверке и монтаже применяйте антистатические меры.
FAQ
Почему на корпусе указано W25NM60N?
W25NM60N — маркировка на корпусе модели STW25NM60N в исполнении TO-247.[1]
Можно ли непрерывно коммутировать 21 А?
Ток 21 А нормируется при температуре корпуса 25 °C; при Tc = 100 °C значение уменьшается до 13 А.[1] Практический ток дополнительно ограничивают безопасная область работы, потери при переключении и охлаждение.
Можно ли управлять транзистором непосредственно от микроконтроллера?
Для получения нормированного низкого RDS(on) необходим режим затвора, указанный для VGS = 10 В. Прямой выход 3,3–5 В не следует считать достаточным без проверки тока драйвера, частоты и потерь при переключении.
Является ли STW25NM60N универсальной заменой другого MOSFET?
Нет. Перед заменой необходимо сверить не только VDS и ID, но и корпус, расположение выводов, RDS(on), Qg, параметры диода, драйвер, безопасную область работы и охлаждение.
