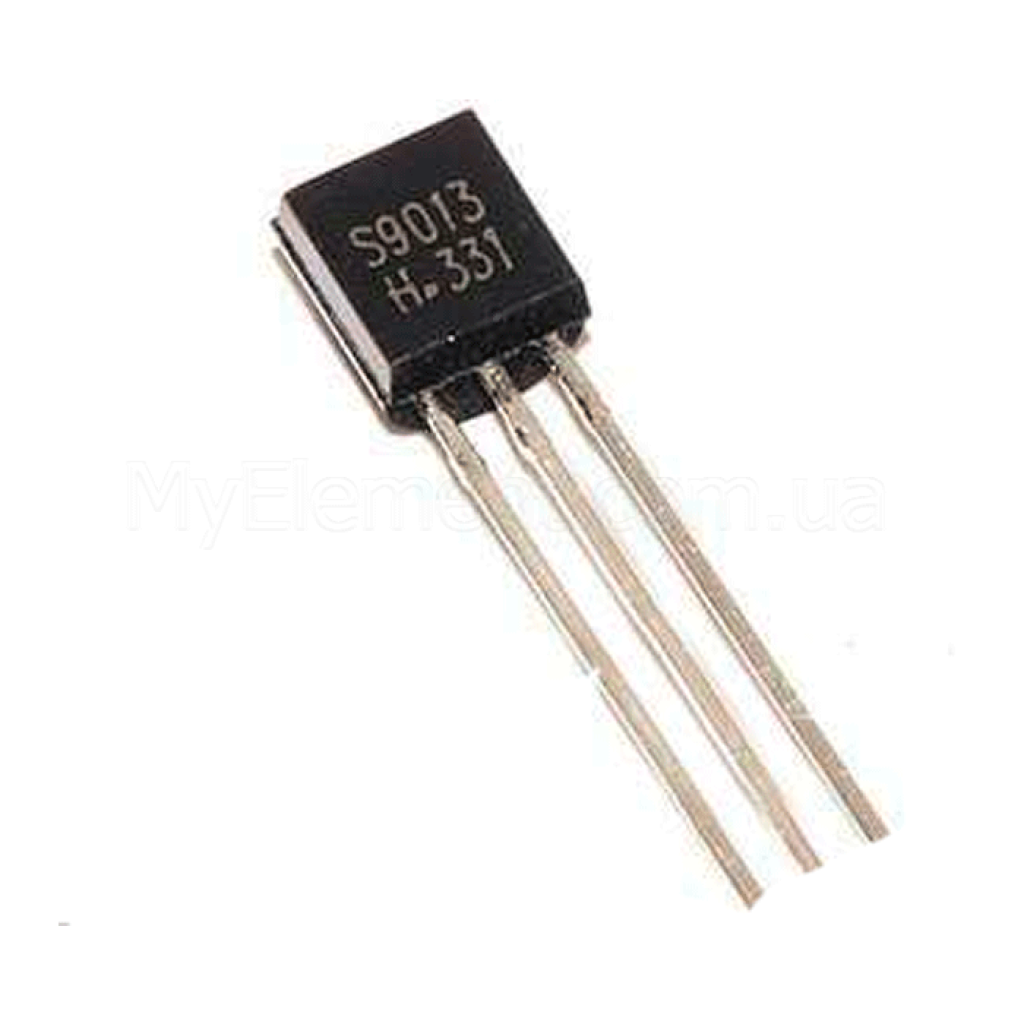

Транзистор NPN биполярный S9013 (0.5A 25V) корпус ТО-92

Страна-производитель: Китай Код товара: 5474
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Транзистор NPN биполярный S9013 (0.5A 25V) корпус ТО-92
Есть в наличии
Код товара: 5474
1.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Максимальное напряжение:25 V
Максимальный ток:0.5 А
Полярность:NPN
Тип корпуса:TO-92
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор NPN биполярный S9013 (0.5A 25V) корпус ТО-92
Код товара: 5474
1.00 грн
Описание

Транзистор NPN S9013 TO‑92

S9013 — биполярный NPN транзистор в корпусе TO‑92, предназначенный для усиления и работы в выходных каскадах класса B портативных радиоприёмников.

Основные преимущества

Высокий коллекторный ток

Поддерживает IC до 500 мА, что позволяет управлять нагрузками среднего тока.

Повышенная рассеиваемая мощность

PC до 625 мВт — стабильная работа в маломощных выходных каскадах.

Линейность усиления

Отличная линейность hFE в рабочем диапазоне токов, что упрощает проектирование усилителей.

Комплементарная пара

Комплементарный PNP‑транзистор 9012 для push‑pull каскадов класса B.

Ключевые характеристики

Полярность:NPN
Корпус:TO‑92
Расположение выводов (вид спереди):1 – E, 2 – B, 3 – C
VCBO (макс.):40 В
VCEO (макс.):20 В
VEBO (макс.):5 В
IC (макс.):500 мА
PC (макс.):625 мВт
TJ (макс.):+125 °C
Диапазон хранения:−55…+150 °C
hFE1 при VCE=1 В, IC=50 мА:64…300 (классы D–I)
hFE2 мин. при VCE=1 В, IC=500 мА:40
VCE(sat) при IC=500 мА, IB=50 мА:тип. 0.16 В, макс. 0.6 В
VBE(sat) при IC=500 мА, IB=50 мА:тип. 0.91 В, макс. 1.2 В
VBE(on) при VCE=1 В, IC=10 мА:0.6…0.7 В (тип. 0.67 В)
Комплементарный транзистор:9012 (PNP)

Подробные технические параметры

  • Назначение: выходной усилитель класса B в портативных радиоприёмниках (push‑pull).
  • Классификация усиления hFE1: D (64–91), E (78–112), F (96–135), G (112–166), H (144–202), I (190–300).
  • Предельные параметры заданы для TA=25 °C (если не указано иное).
  • Выводы корпуса TO‑92: 1 — Эмиттер, 2 — База, 3 — Коллектор.
Примечание: параметры основаны на документации Unisonic Technologies для 9013. Источник: Unisonic Technologies Datasheet (PDF).

Основные области применения

  • Выходные аудиоусилители класса B (push‑pull) в портативных радиоприёмниках.

Совместимые обозначения и альтернативы

Комплементарный PNP‑транзистор: 9012 (для реализации симметричных push‑pull каскадов по даташиту Unisonic Technologies).

Вопросы-ответы (FAQ)

Какое максимальное напряжение коллектор-эмиттер (VCEO)?

20 В при IC=1 мА, IB=0.

Какой предельный коллекторный ток поддерживает S9013?

До 500 мА (непрерывно) по паспорту.

Каково расположение выводов в корпусе TO‑92?

1 — Эмиттер, 2 — База, 3 — Коллектор.
