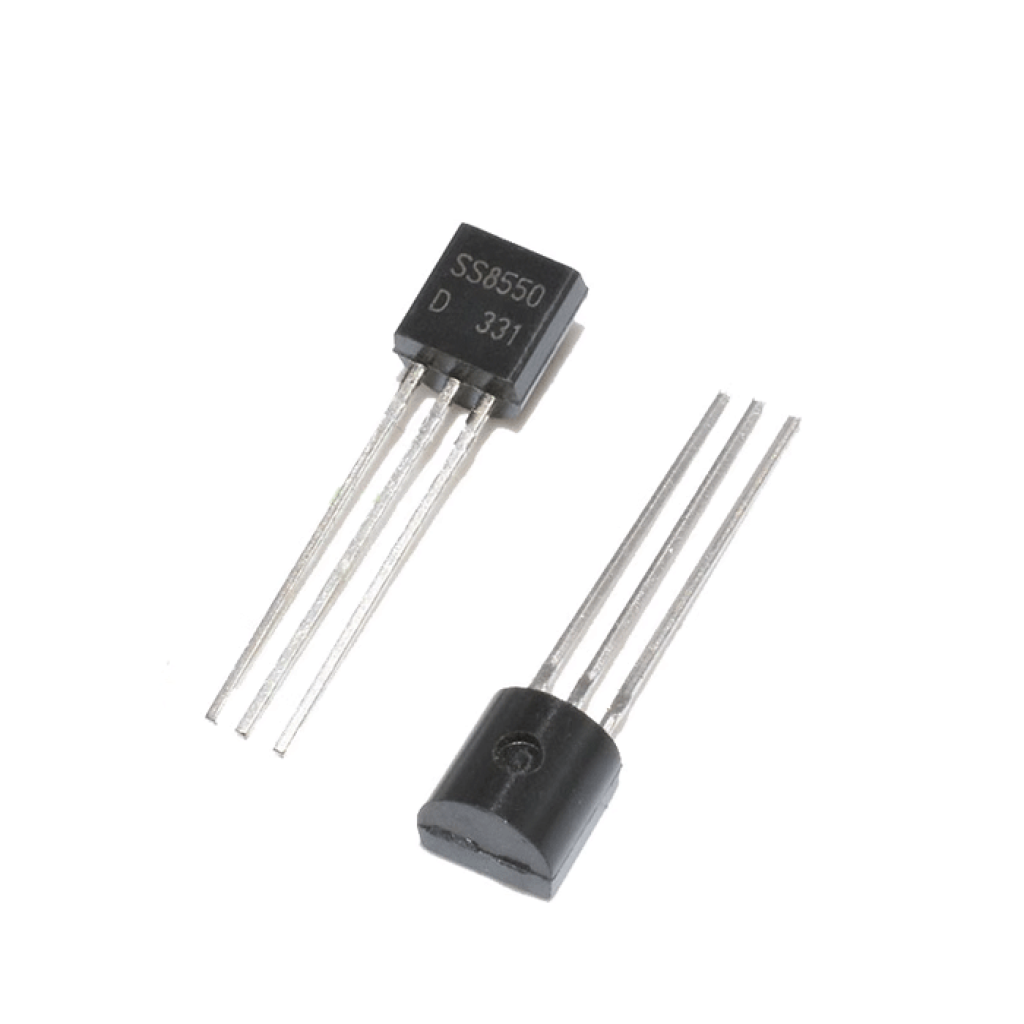

Транзистор PNP биполярный SS8550D (40V 0.5A) корпус TO-92

Страна-производитель: Китай Код товара: 5563

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Транзистор PNP биполярный SS8550D (40V 0.5A) корпус TO-92

Есть в наличии

Код товара: 5563

1.50 грн

Нашли дешевле?

Максимальное напряжение:40 В

Максимальный ток:0.5 А

Полярность:PNP

Тип корпуса:TO-92

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор PNP биполярный SS8550D (40V 0.5A) корпус TO-92

Код товара: 5563

1.50 грн

Описание

Транзистор PNP SS8550D TO-92

Кремниевый PNP-транзистор в корпусе TO-92 с классификацией усиления D (hFE 160–300), пригоден для использования в схемах с напряжением коллектор-эмиттер до −25 В и током до −0.5 А.

Основные преимущества

Классификация D: высокий hFE

Диапазон коэффициента передачи тока 160–300 (VCE=−1 В, IC=−50 мА) упрощает управление нагрузками при меньших базовых токах.

Низкое насыщение

VCE(sat) до −0.6 В при IC=−500 мА, IB=−50 мА уменьшает потери при переключении и тепловыделение.

Широкий температурный диапазон

Эксплуатация и хранение от −55°C до +150°C, что повышает надежность в разных условиях.

Предельная частота 150 МГц

Обеспечивает стабильные характеристики на высоких частотах (VCE=−6 В, IC=−20 мА).

Ключевые характеристики

Полярность:	PNP
Корпус:	TO-92
Классификация по hFE:	D (160–300) при VCE=−1 В, IC=−50 мА
VCEO (макс.):	−25 В
VCBO (макс.):	−40 В
VEBO (макс.):	−5 В
IC (непрерывный, макс.):	−0.5 А
Рассеиваемая мощность PD:	625 мВт (TA=25°C)
Предельная частота fT:	150 МГц (VCE=−6 В, IC=−20 мА)
VCE(sat):	до −0.6 В (IC=−500 мА, IB=−50 мА)
VBE(sat):	прибл. −1.2 В (IC=−500 мА, IB=−50 мА)
ICEO (тип.):	до −0.2 мкА (VCE=−20 В, IB=0)
ICBO (тип.):	до −0.1 мкА (VCB=−40 В, IE=0)
IEBO (тип.):	до −0.1 мкА (VEB=−3 В, IC=0)
Тепловое сопротивление RθJA:	200 °C/Вт
Диапазон температур:	−55…+150°C
Маркировка на корпусе:	S8550
Распиновка выводов (вид на плоскую сторону):	1 — Эмиттер; 2 — База; 3 — Коллектор

Детальные технические параметры

Классификация hFE: B (85–150), C (120–200), D (160–300); измерения при VCE=−1 В, IC=−50 мА.
Электрические параметры заданы для TA=25°C, если не указано иначе.
Материал корпуса соответствует UL 94 V-0; MSL: 1; доступна версия Halogen Free (суффикс “-HF”).
Кривые зависимостей в даташите: hFE(IC), VBE(sat)(IC), VCE(sat)(IC), дерейтинг мощности.

Примечание: параметры основаны на документации Micro Commercial Components (MCC) для маркировки S8550. Источник: MCC Datasheet (PDF).

Основные области применения

Схемы с требованиями к VCEO до −25 В и к току до −0.5 А.
Узлы со сквозным монтажом в форм-факторе TO-92.
Применения, где требуется усиление тока в диапазоне hFE 160–300 (класс D).

Совместимые обозначения и альтернативы

В рамках этой серии доступны варианты с иной классификацией усиления: S8550B (85–150) и S8550C (120–200). Выбор альтернативы выполняйте с учетом требуемого hFE, VCEO=−25 В, IC=−0.5 А и корпуса TO-92.

Вопросы-ответы (FAQ)

Это «40-вольтовый» транзистор?

Максимальное напряжение коллектор-эмиттер VCEO составляет −25 В; значение 40 В в спецификации относится к VCBO (коллектор-база). Ориентируйтесь на VCEO при выборе рабочего напряжения.

Что означает суффикс «D» в SS8550D?

Это классификация по коэффициенту усиления тока: для класса D hFE находится в пределах 160–300 (при VCE=−1 В, IC=−50 мА).

Какая маркировка и распайка выводов?

Маркировка на корпусе — «S8550». Распиновка выводов (вид на плоскую сторону): 1 — Эмиттер, 2 — База, 3 — Коллектор.

Характеристики

Основные

Максимальное напряжение

40 В

Максимальный ток

0.5 А

Полярность

PNP

Тип корпуса

TO-92
