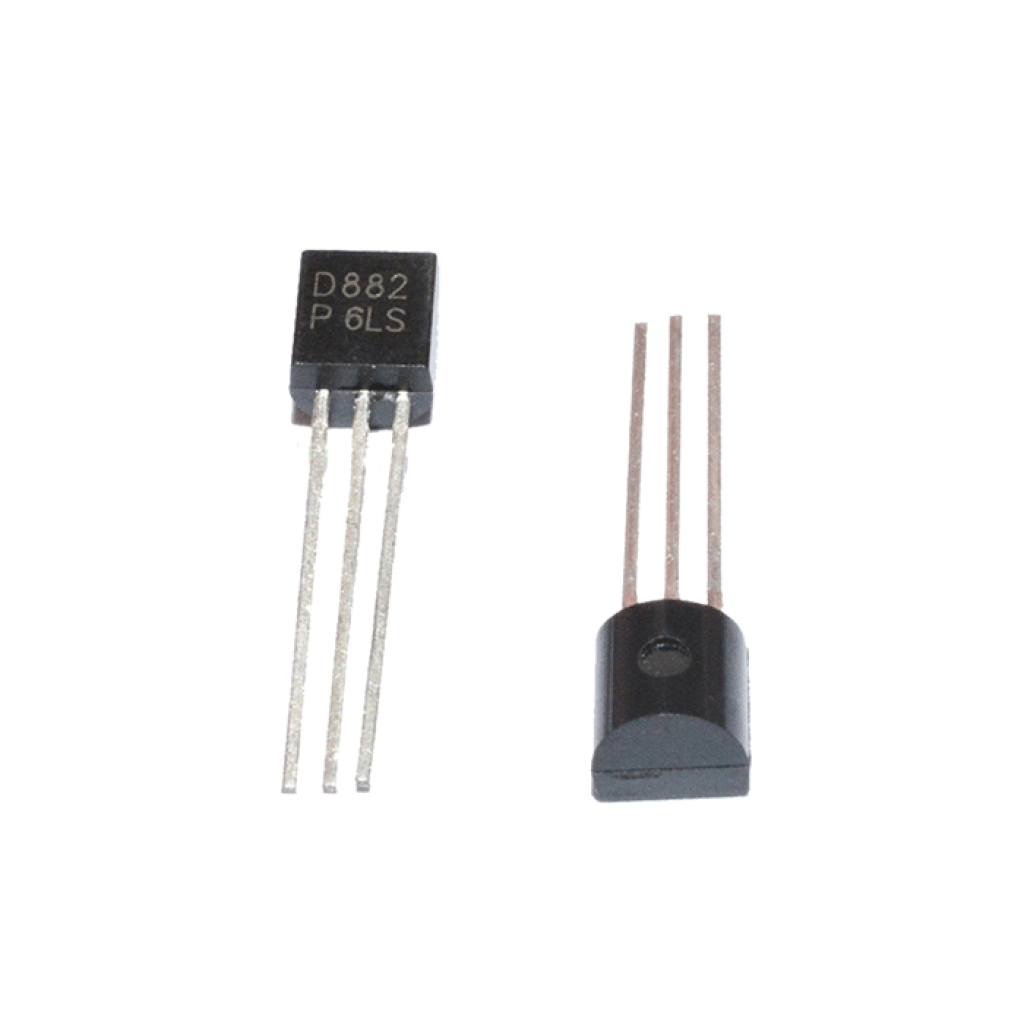

Транзистор NPN биполярный D882 (40V 1.5A 1W) корпус TO-92

Страна-производитель: Китай Код товара: 5564

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Транзистор NPN биполярный D882 (40V 1.5A 1W) корпус TO-92

Есть в наличии

Код товара: 5564

4.00 грн

Нашли дешевле?

Максимальное напряжение:40 В

Максимальный ток:1.5 А

Полярность:NPN

Тип корпуса:TO-92

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Транзистор NPN биполярный D882 (40V 1.5A 1W) корпус TO-92

Код товара: 5564

4.00 грн

Описание

Транзистор NPN D882S TO-92

Низковольтный биполярный транзистор NPN общего назначения в корпусе TO-92 для усиления и коммутации токов до нескольких ампер.

Основные преимущества

Высокий коллекторный ток

Допустимый непрерывный ток коллектора до 3 А.

Низкое VCE(sat)

Напряжение насыщения коллектор-эмиттер 0.5 В (IC=2 А, IB=0.2 А) для эффективного ключевания.

Широкий диапазон hFE

Классификации R/O/Y/GR с диапазоном коэффициента усиления по току 60–400 (VCE=2 В, IC=1 А).

Предельная частота

Переходная частота fT до 80 МГц (VCE=5 В, IC=0.1 А).

Ключевые характеристики

Полярность:	NPN
Корпус:	TO-92
Распиновка выводов TO-92:	1 — Эмиттер (E), 2 — Коллектор (C), 3 — База (B)
VCBO (макс):	40 В
VCEO (макс):	30 В
VEBO (макс):	6 В
IC (макс, непрерывный):	3 А
PC (Ta=25°C):	0.625 Вт
hFE (VCE=2 В, IC=1 А):	60–400; классы R(60–120) / O(100–200) / Y(160–320) / GR(200–400)
VCE(sat) (IC=2 А, IB=0.2 А):	0.5 В
VBE(sat) (IC=2 А, IB=0.2 А):	1.5 В
fT (VCE=5 В, IC=0.1 А):	80 МГц
Диапазон температур:	−55…+150 °C
Токи утечки:	ICBO ≤ 1 μA (VCB=40 В), ICEO ≤ 10 μA (VCE=30 В), IEBO ≤ 1 μA (VEB=6 В)

Детальные технические параметры

Макс. напряжения пробоя: V(BR)CBO ≥ 40 В; V(BR)CEO ≥ 30 В; V(BR)EBO ≥ 6 В.
Низкие токи утечки: ICBO ≤ 1 μA (VCB=40 В), ICEO ≤ 10 μA (VCE=30 В), IEBO ≤ 1 μA (VEB=6 В).
Коэффициент усиления hFE измеряется при VCE=2 В, IC=1 А; доступны классы R/O/Y/GR (60–400).
VCE(sat)=0.5 В (макс) при IC=2 А, IB=0.2 А; VBE(sat)=1.5 В при тех же условиях.
Переходная частота fT ≈ 80 МГц при VCE=5 В, IC=0.1 А, f=10 МГц.
Рассеиваемая мощность на воздухе PC=0.625 Вт (Ta=25 °C); рабочий диапазон температур перехода −55…+150 °C.
Выводы корпуса TO-92: 1 — E, 2 — C, 3 — B (эмиттер, коллектор, база соответственно).

Примечание: параметры основаны на документации Jiangsu Changjiang Electronics Technology Co., Ltd. для D882S. Источник: Jiangsu Changjiang D882S Datasheet (PDF).

Основные области применения

Усиление и коммутация сигналов общего назначения.
Управление нагрузками постоянного тока до 3 А (с соблюдением тепловых ограничений).
Низковольтные силовые каскады, драйверные ступени, универсальные ключи.

Совместимые обозначения и альтернативы

В рамках этого типа доступны классы по hFE: R (60–120), O (100–200), Y (160–320), GR (200–400) — это взаимозаменяемые варианты D882S с различными диапазонами усиления.

Вопросы-ответы (FAQ)

Какая распиновка выводов в корпусе TO-92?

По часовой нумерации: 1 — E (эмиттер), 2 — C (коллектор), 3 — B (база).

Допускается ли 40 В между коллектором и эмиттером?

Нет. VCEO составляет 30 В; значение 40 В относится к VCBO (коллектор-база при IE=0).

Какое тепловое ограничение для этого корпуса?

Макс. рассеиваемая мощность — 0.625 Вт при Ta=25 °C; необходимо обеспечить надлежащее охлаждение и не превышать предельные параметры.

Характеристики

Основные

Максимальное напряжение

40 В

Максимальный ток

1.5 А

Полярность

NPN

Тип корпуса

TO-92
