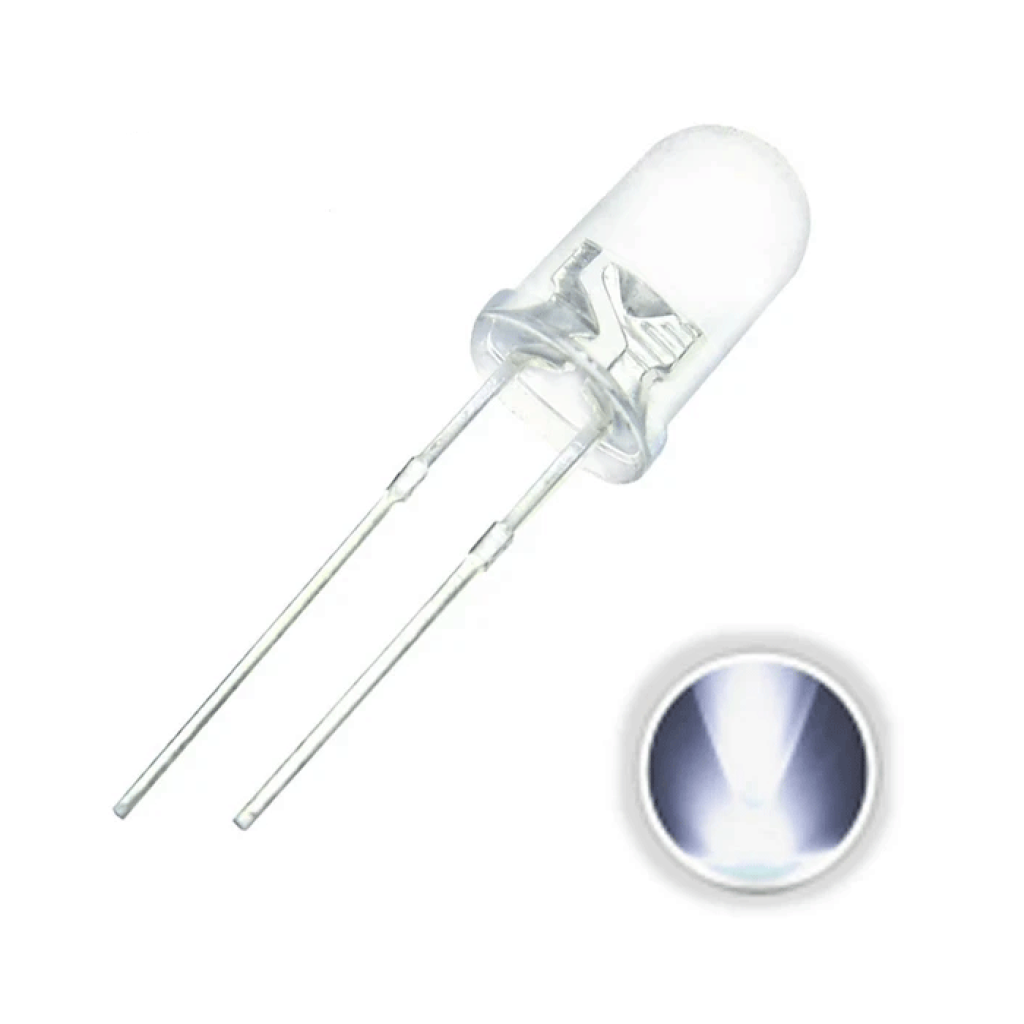

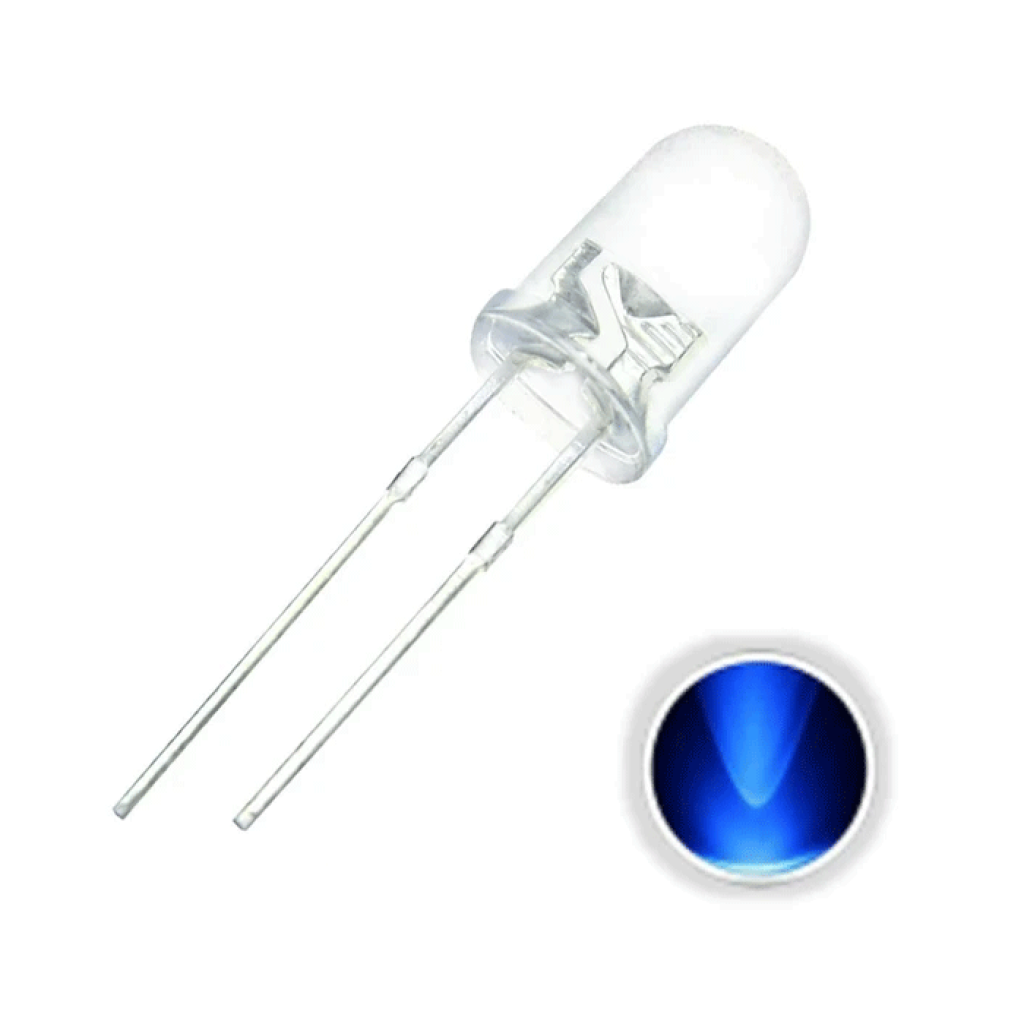

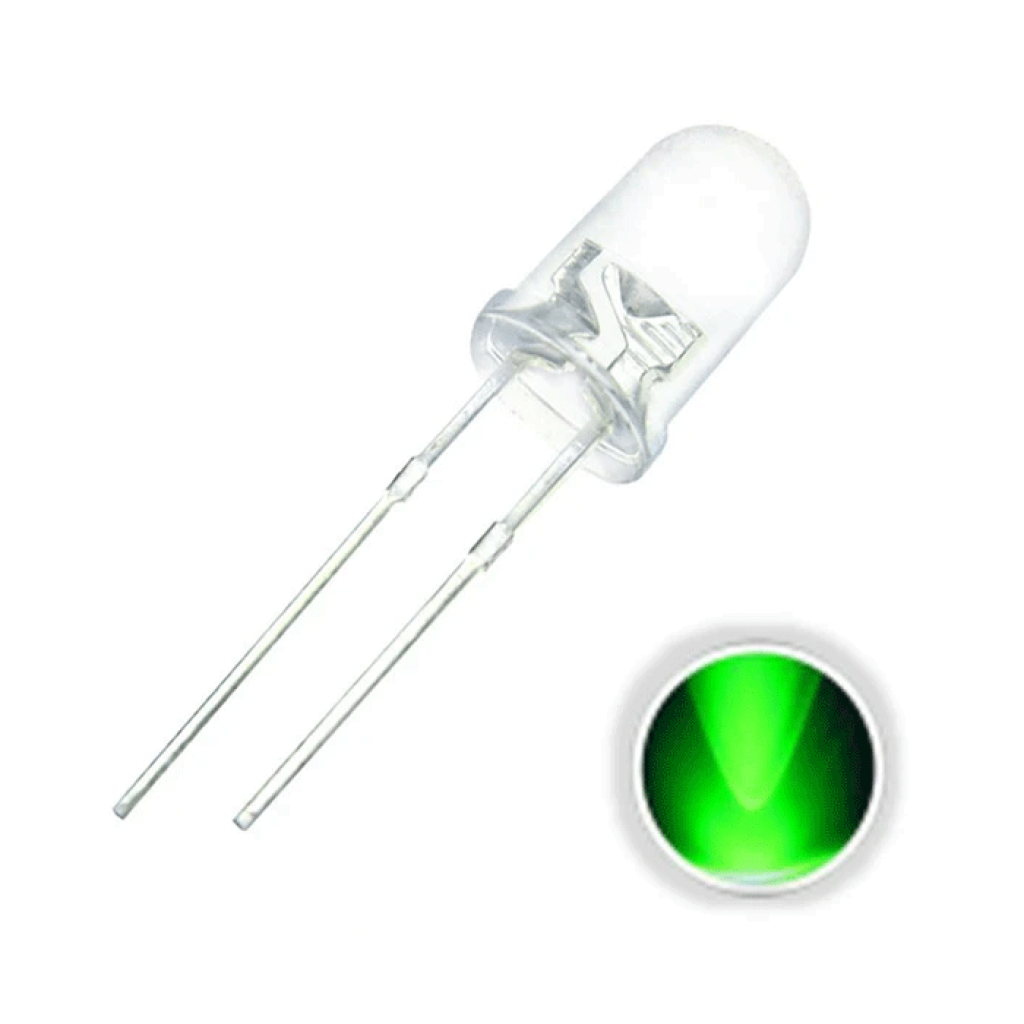

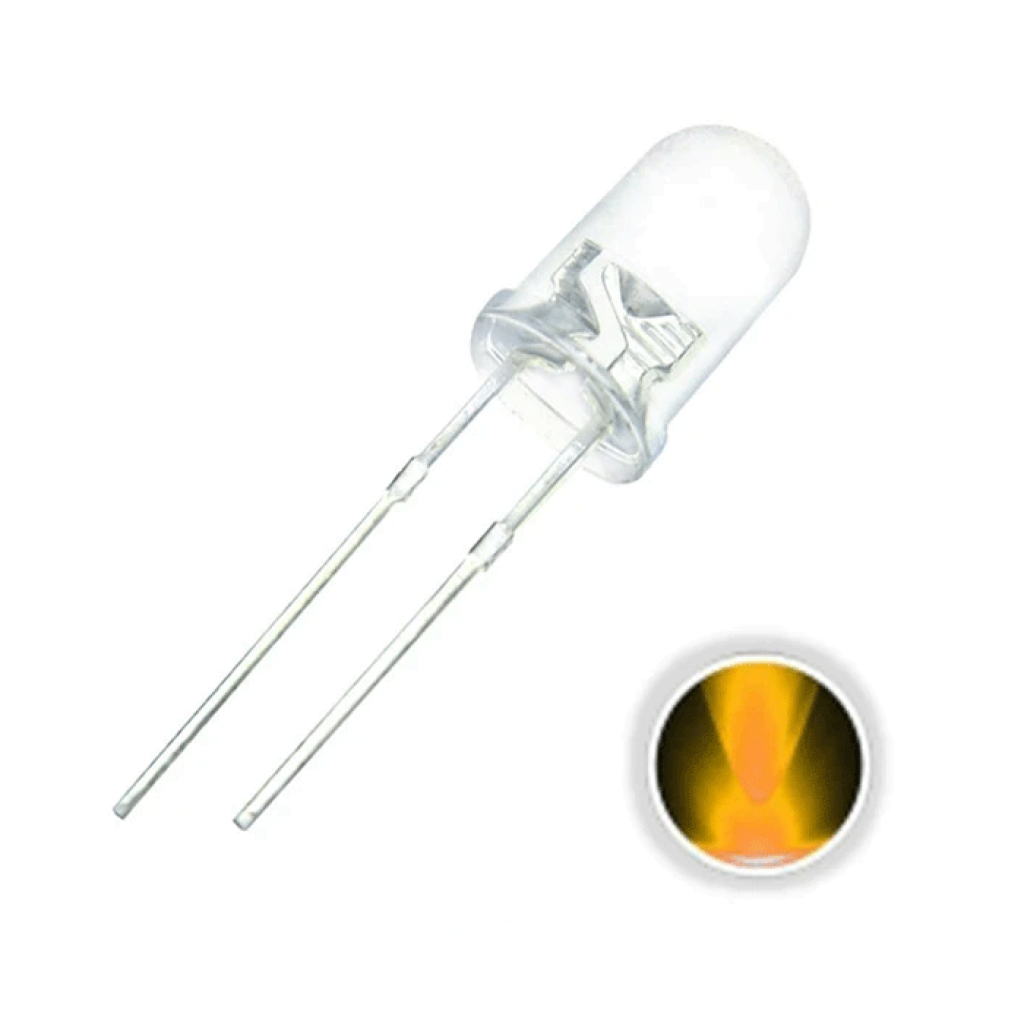

Светодиод F5 5мм цветной 3.3V (прозрачный)

Name: Светодиод F5 5мм цветной 3.3V (прозрачный)
Brand: Китай
Price: 3.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1692

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

💡 Светодиод F5 5мм цветной 3.3V (прозрачный)

Высококачественный LED диод с ярким светом 800-900mcd для разнообразных проектов

Общий обзор

Светодиод F5-5мм цветной – это универсальный полупроводниковый источник света с прозрачным корпусом, обеспечивающий равномерное рассеивание света под углом 120 градусов. Этот компонент разработан для работы с низким напряжением 3.2-3.4V и потреблением тока всего 20mA, что делает его идеальным решением для энергоэффективных проектов. Благодаря высокой яркости 800-900mcd светодиод обеспечивает четкую видимость даже при дневном освещении. Доступен в пяти популярных цветах: синий, зеленый, красный, желтый и белый, что позволяет реализовать любые творческие идеи в электронике, сигнализации, декоративном освещении и учебных проектах. Компактные размеры и стандартный форм-фактор F5 обеспечивают легкую интеграцию в любые схемы и конструкции.

✅ Технические преимущества:

• Высокая яркость светового потока – светодиод обеспечивает интенсивность света 800-900mcd, что гарантирует отличную видимость в любых условиях освещения. Это делает его идеальным для индикации состояния устройств, сигнальных систем и декоративной подсветки.
• Энергоэффективность и низкое потребление – рабочий ток всего 20mA при напряжении 3.2-3.4V позволяет создавать проекты с минимальным энергопотреблением. Это особенно важно для устройств на батарейном питании и портативной электроники.
• Прозрачный корпус для равномерного рассеивания – прозрачная эпоксидная смола корпуса обеспечивает широкий угол рассеивания света до 120 градусов, что создает равномерное освещение без темных зон. Это идеально подходит для подсветки больших площадей и создания атмосферного освещения.
• Пять популярных цветов на выбор – широкая палитра цветов (синий, зеленый, красный, желтый, белый) позволяет реализовать разнообразные дизайнерские решения и создавать удобные системы цветовой индикации для разных состояний устройств и режимов работы.
• Стандартный форм-фактор F5 с удобным монтажом – диаметр 5мм является наиболее распространенным стандартом в электронике, что обеспечивает совместимость с типовыми монтажными отверстиями, панелями и держателями. Длина ножек (длинная 26мм, короткая 16мм) упрощает пайку и идентификацию полярности.
• Долговечность и надежность – светодиодная технология обеспечивает длительный срок службы до 50000 часов непрерывной работы, устойчивость к вибрациям и механическим воздействиям, а также мгновенное включение без задержек прогрева.

🔧 Идеальное решение для:

🎓 Учебные проекты Arduino и Raspberry Pi

📟 Индикация состояния устройств и приборов

🚦 Сигнальные системы и светофоры

🎨 Декоративная подсветка и дизайн-проекты

🤖 Робототехника и автоматизация

💡 Внутреннее и специальное освещение

🔌 Электронные схемы и DIY-устройства

🏢 Промышленная индикация и панели управления

💡 Широкие возможности применения:

Учебные проекты и образовательные цели – светодиод F5 является базовым компонентом для изучения основ электроники и программирования микроконтроллеров. Его используют в первых уроках Arduino для демонстрации цифровых выходов, ШИМ-модуляции, создания световых эффектов и индикаторов. Низкая цена и простота подключения делают его незаменимым для школьных лабораторий, университетских курсов и домашних экспериментов с электроникой.
Системы индикации и сигнализации – благодаря высокой яркости и доступности разных цветов, светодиоды идеально подходят для создания информативных систем индикации состояния оборудования. Красный цвет традиционно сигнализирует об ошибке или аварийном режиме, зеленый указывает на нормальную работу, синий используется для режима ожидания, желтый предупреждает о необходимости внимания, а белый обеспечивает нейтральную индикацию активности системы.
Декоративное освещение и LED-инсталляции – прозрачный корпус с широким углом рассеивания позволяет создавать эффектные световые композиции, логотипы с подсветкой, интерьерные акценты и художественные инсталляции. Возможность комбинирования разных цветов открывает неограниченные возможности для дизайнеров и художников. При последовательном или параллельном подключении можно реализовать сложные динамические сценарии освещения с контроллером.
Робототехника и интеллектуальные системы – светодиоды используются в мобильных роботах для индикации направления движения, уровня заряда аккумулятора, активных режимов работы датчиков и выполнения алгоритмов. Низкое энергопотребление критически важно для автономных устройств, а разные цвета помогают оператору быстро оценить состояние робота на расстоянии без дополнительных устройств мониторинга.
Специальное и промышленное освещение – компактные размеры и направленный свет делают F5 светодиоды подходящими для локальной подсветки труднодоступных мест, подсветки шкал приборов, клавиатур и панелей управления. В промышленности они применяются в системах визуального контроля, на конвейерных линиях для обозначения зон и в диспетчерских пультах. Высокая надежность обеспечивает бесперебойную работу в сложных условиях эксплуатации.

📦 Детальные технические характеристики:

Модель: F5 5MM LED
Диаметр корпуса: 5 мм (стандарт F5)
Тип корпуса: Прозрачный эпоксидный (clear lens)
Напряжение питания: 3.2 - 3.4V (номинальное)
Рабочий ток: 20mA (рекомендуемый)
Максимальный ток: до 30mA (кратковременно)
Яркость светового потока: 800-900 mcd (милликандел)
Угол рассеивания света: 120° (широкий)
Длина выводов (ножек):
- Длинная ножка (анод +): 26 мм
- Короткая ножка (катод -): 16 мм
Доступные цвета: Синий, Зеленый, Красный, Желтый, Белый
Длина волны:
- Красный: 620-630 нм
- Желтый: 585-595 нм
- Зеленый: 520-530 нм
- Синий: 460-470 нм
- Белый: полный спектр
Рабочая температура: -40°C до +85°C
Срок службы: более 50 000 часов
Время отклика: < 100 наносекунд (мгновенное включение)
Материал выводов: Медь с лужением

⚠️ Важные аспекты использования:

Обязательное использование токоограничивающего резистора – светодиод необходимо подключать через резистор для ограничения тока до безопасных 20mA. Для питания 5V (Arduino, USB) используйте резистор 100-150 Ом, для 3.3V (ESP32, Raspberry Pi GPIO) достаточно 10-47 Ом. Без резистора светодиод мгновенно выйдет из строя из-за перегрузки током. Расчет резистора: R = (Vпитания - VLED) / 0.02A.
Соблюдение полярности подключения – светодиод является полярным компонентом и работает только при правильном подключении. Длинная ножка (26мм) - это анод (+), короткая (16мм) - катод (-). Дополнительно на корпусе есть срез со стороны катода. При неправильной полярности светодиод не светится, но обратное напряжение свыше 5V может повредить полупроводниковый кристалл. Всегда проверяйте полярность перед пайкой.
Температурный режим при пайке – во время пайки светодиода соблюдайте температуру паяльника не выше 300°C и время контакта не более 3 секунд. Перегрев может повредить кристалл и эпоксидный корпус, что приведет к снижению яркости или полному выходу из строя. Рекомендуется использовать тепловые зажимы или радиаторы на выводах для отвода тепла от корпуса.
Защита от статического электричества – светодиоды чувствительны к электростатическим разрядам (ESD), которые могут повредить внутреннюю структуру кристалла. Во время работы используйте антистатический браслет, храните компоненты в антистатических пакетах. Избегайте касания выводов руками после распаковки. При массовом монтаже обеспечьте заземление рабочего места в соответствии со стандартами ESD-защиты.
Особенности параллельного подключения – не рекомендуется подключать светодиоды параллельно через один общий резистор, поскольку из-за технологических различий они имеют разный прямой спад напряжения (3.0-3.6V). Это приводит к неравномерному распределению тока - одни светодиоды будут ярче и быстрее выйдут из строя, другие тусклее. Каждый светодиод должен иметь собственный токоограничивающий резистор для стабильной и безопасной работы.
Рекомендации по размещению и монтажу – при монтаже на панели используйте стандартные 5мм отверстия и фиксирующие клипсы для надежного крепления. Для эстетичного вида обрезайте лишнюю длину выводов после пайки. В влажных условиях или на улице обеспечьте герметизацию мест соединений термоусадкой или силиконом. Учитывайте, что прозрачный корпус подсвечивает всю длину выводов, поэтому изолируйте их термоусадочной трубкой для избежания световых засветок.

Светодиод F5-5мм – это надежный и проверенный временем компонент, сочетающий высокую яркость, энергоэффективность и доступную стоимость. Идеальный выбор для обучения, прототипирования и реализации профессиональных проектов. Обеспечьте свои устройства качественной индикацией и атмосферной подсветкой уже сегодня!

ЗАКАЖИТЕ СЕЙЧАС

#СветодиодF5 #LED5мм #ЦветныеСветодиоды #Arduino #Электроника #DIY #ПрозрачныйКорпус

Характеристики

-Основные-

-Рабочее напряжение-

3.2 - 3.4 В

-Максимальный ток-

20 мА

-Сила света-

800 - 900 кд

-Внешний диаметр-

5 мм

-Дополнительные-

-Размеры-

∅ 5 мм, длинная ножка: 26 мм, короткая ножка: 16 мм

-Вес-

0.23 г
