Резистор SMD 1206 5% (1к-91к)

Name: Резистор SMD 1206 5% (1к-91к)
Brand: Мій Проект
SKU: 5116
Price: 1.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5116

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5116

1.00 грн

Нашли дешевле?

10 или более: 0.70 грн

100 или более: 0.35 грн

1000 или более: 0.25 грн

Сопротивление *

Номинальная мощность:0,25 W

Нормированный допуск:±5%

Рабочая температура:-55°C ... +125°C

Сопротивление:1 к - 91 к Ом

Тип корпуса:1206

Тип резистора:Керамический

Тип упаковки:Лента на катушке

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор SMD 1206 5% (1к-91к)

Код товара: 5116

1.00 грн

Описание

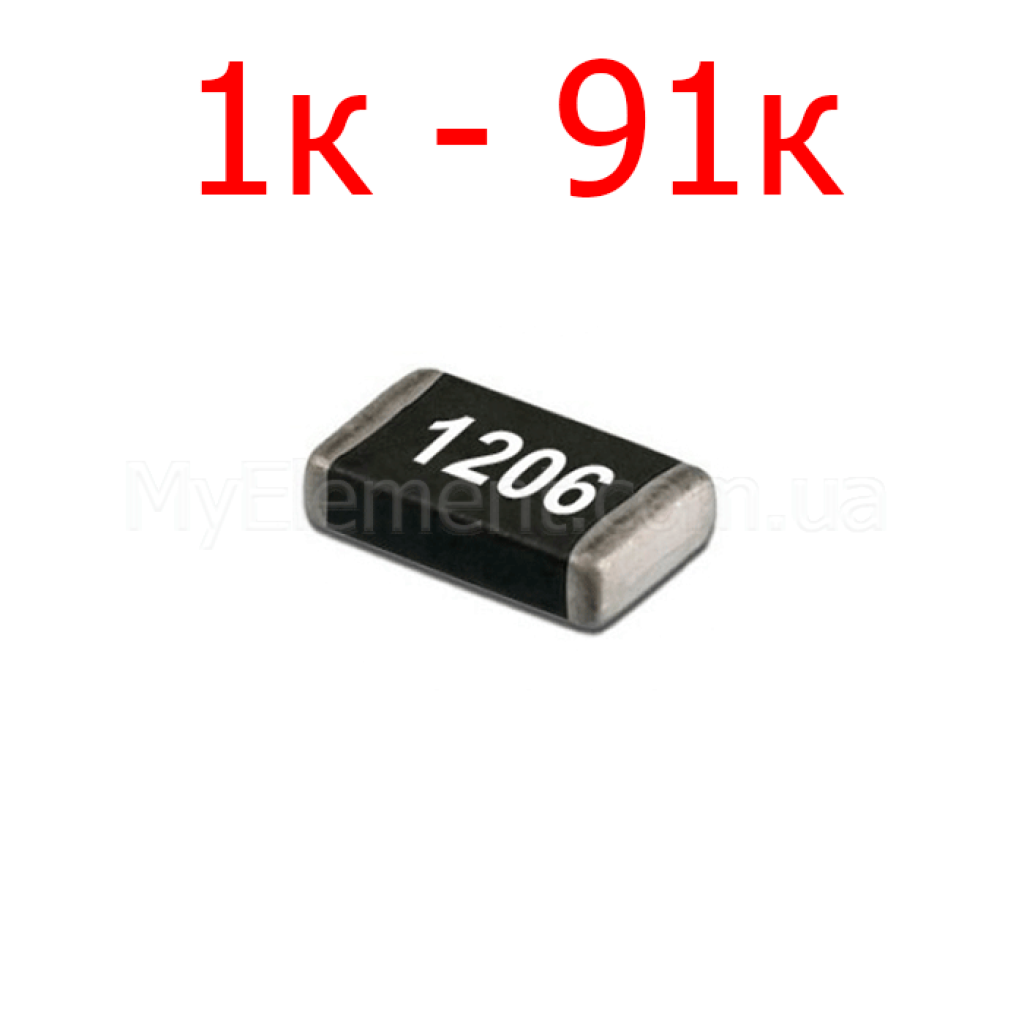

SMD резистор 1206 ±5% (1 кΩ–91 кΩ) 1206

Толстопленочный чип‑резистор для поверхностного монтажа типоразмера 1206 с допуском ±5%. Параметры основаны на серии Panasonic ERJ8G (AEC‑Q200) для применений общего назначения.

Основные преимущества

AEC‑Q200 совместимость

Соответствие требованиям AEC‑Q200 (Grade 0 для 1206), что подтверждает надежность в широком диапазоне температур.

Высокая надежность конструкции

Металло‑стеклообразный толстопленочный элемент на алюминиевой подложке и трехслойные электроды обеспечивают стабильность сопротивления.

Гибкие методы пайки

Совместимость с рефлоу и волновой пайкой упрощает производственные процессы.

Соответствие стандартам

Ссылки на IEC 60115‑8, JIS C 5201‑8, JEITA RC‑2134C; соответствие RoHS.

Ключевые характеристики

Типоразмер (EIA):	1206; 3.20 × 1.60 мм
Номинальная мощность (при 70°C):	0.25 W
Диапазон сопротивлений (ряд, E24):	1 Ω – 10 MΩ
Нормированный допуск:	±5%
TCR (темп. коэфф., 10 Ω … 1 MΩ):	±200 ppm/°C
TCR (R < 10 Ω):	−100 … +600 ppm/°C
TCR (R > 1 MΩ):	−400 … +150 ppm/°C
Категорийный диапазон температур:	−55°C … +155°C
Предельное напряжение элемента:	200 V
Максимальное перенапряжение (5 с):	400 V
AEC‑Q200:	Совместим, Grade 0
Формула рабочего напряжения (RCWV):	RCWV = √(P × R), но не более 200 V
Референс‑стандарты:	IEC 60115‑8; JIS C 5201‑8; JEITA RC‑2134C

Детальные технические параметры

Габариты 1206 (с допусками): L 3.20 +0.05/−0.20 мм; W 1.60 +0.05/−0.15 мм; T 0.60 ±0.10 мм; a = 0.50 ±0.20 мм; b = 0.50 ±0.20 мм.
Масса (справочно): ≈ 10 мг на компонент.
Перегрузка: ΔR ≤ ±2% при испытании напряжением 2.5×RCWV в течение 5 с.
Стойкость к пайке: ΔR ≤ ±1% (270°C, 10 с).
Термошок: ΔR ≤ ±1% (−55°C 30 мин / +155°C 30 мин, 100 циклов).
Высокотемпературная выдержка: ΔR ≤ ±1% (+155°C, 1000 ч).
Влажность (постоянная): ΔR ≤ ±1% (60°C, 90–95% RH, 1000 ч).
Ресурс во влажной среде: ΔR ≤ ±3% (60°C, 90–95% RH; нагрузка, 1.5 ч ON / 0.5 ч OFF, 1000 ч).
Долговечность при 70°C: ΔR ≤ ±3% (70°C; нагрузка, 1.5 ч ON / 0.5 ч OFF, 1000 ч).
Конструкция: подложка из оксида алюминия, толстопленочный резистивный элемент, трехслойные электроды, защитное покрытие.

Примечание: параметры основаны на документации Panasonic Industry для ERJ8G (1206). Источник: Panasonic Industry Datasheet (PDF).

Основные области применения

Электроника общего назначения с поверхностным монтажом (SMD).
Узлы управления и логические платы, где требуются резисторы 1206.
Автомобильные применения согласно требованиям AEC‑Q200.

Совместимые обозначения и альтернативы

Возможные аналоги: стандартные толстопленочные резисторы 1206 ±5% 0.25 W от других производителей (например, Vishay CRCW1206, YAGEO RC1206). Перед заменой обязательно сверяйте параметры в соответствующих даташитах.

Вопросы и ответы (FAQ)

Какова номинальная мощность для корпуса 1206 в этой серии?

0.25 W при 70°C.

Каков температурный коэффициент сопротивления для 1 кΩ–91 кΩ?

±200 ppm/°C (диапазон 10 Ω … 1 MΩ).

Каково ограничение по напряжению и как вычисляется RCWV?

Предельное напряжение элемента 200 V; RCWV = √(P × R), но не более 200 V.

Каков рабочий температурный диапазон категории?

От −55°C до +155°C.
