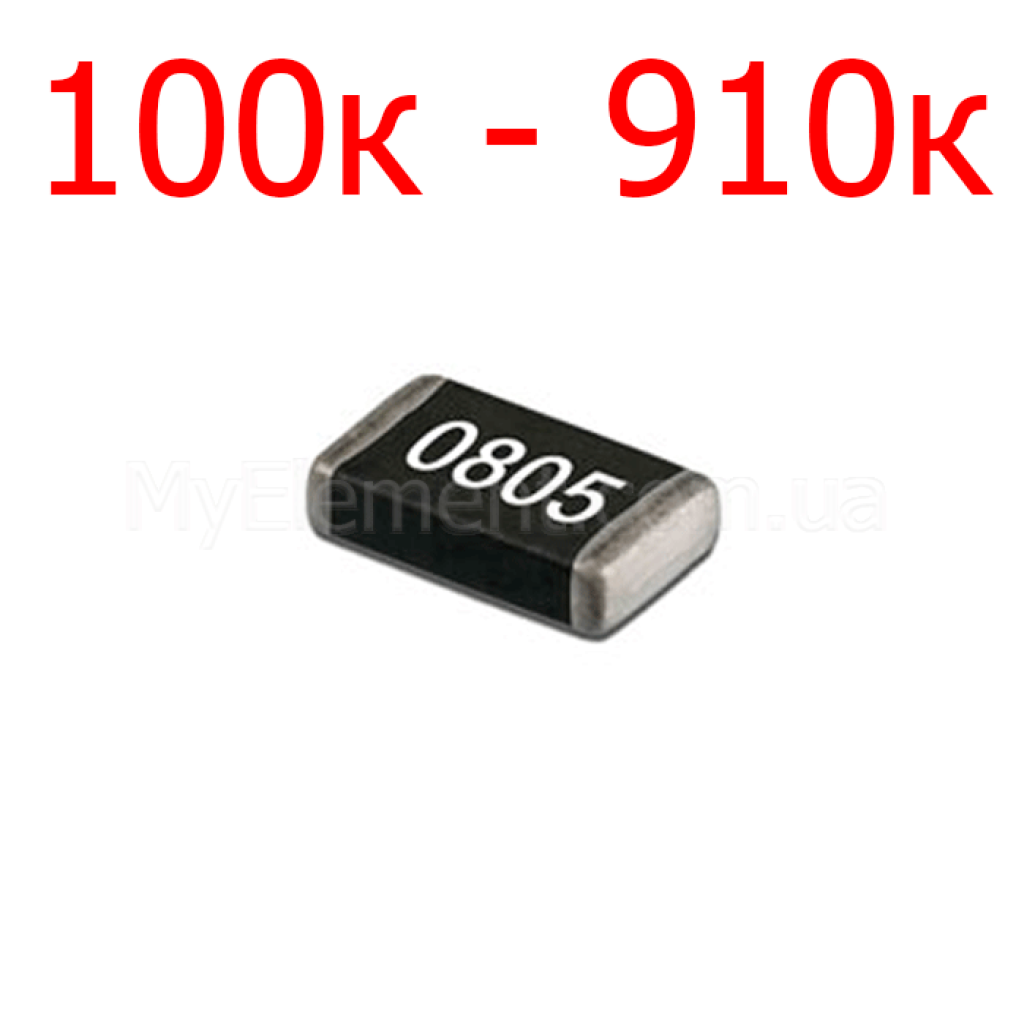

Резистор SMD 0805 5% (100к-910к)

Name: Резистор SMD 0805 5% (100к-910к)
Brand: Мій Проект
SKU: 5112
Price: 1.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5112

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5112

1.00 грн

Нашли дешевле?

10 или более: 0.70 грн

100 или более: 0.35 грн

1000 или более: 0.20 грн

Сопротивление *

Номинальная мощность:0,125 W

Нормированный допуск:±5%

Рабочая температура:-55°C ... +125°C

Сопротивление:100 к - 910 к Ом

Тип корпуса:0805

Тип резистора:Керамический

Тип упаковки:Лента на катушке

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор SMD 0805 5% (100к-910к)

Код товара: 5112

1.00 грн

Описание

SMD резистор 0805 5% (100к–910к) 0805

Толстоплёночный чип‑резистор общего назначения в корпусе 0805 с допуском ±5%, предназначенный для широкого спектра электроники, где важны стабильность и надёжность.

Основные преимущества

Стабильность параметров

Изменение сопротивления ≤ 1% после 1000 часов работы при номинальной мощности на 70°C (P70), что повышает долгосрочную надёжность.

Квалификация AEC‑Q200

Соответствует требованиям автомобильной квалификации, что допускает применение в ответственных системах.

Широкий диапазон номиналов

Доступны значения ряда E24 в пределах 1 Ω … 10 MΩ; диапазон 100 kΩ … 910 kΩ входит в эту номенклатуру.

Расширенный температурный диапазон

Работа от −55°C до +155°C с максимально допустимой температурой плёнки 155°C.

Ключевые характеристики

Тип:	Толстоплёночный SMD резистор (Standard Thick Film Chip Resistor)
Серия/обозначение:	Vishay D12/CRCW0805 e3
Корпус:	0805 (метрический код RR2012M)
Номинальная мощность (P70):	0,125 Вт
Максимальное рабочее напряжение (Umax):	150 В AC RMS/DC
Диапазон сопротивлений (для 0805):	1 Ω … 10 MΩ (ряд E24; для ±1% также E96)
Нормированный допуск:	±5% (доступна версия ±1%)
ТКС:	±200 ppm/К (для ±5%); ±100 ppm/К (для ±1%)
Рабочая температура:	−55°C … +155°C
Макс. температура плёнки:	155°C
Изоляционное напряжение (1 мин):	200 В (для 0805)
Стабильность при нагрузке:	ΔR/R ≤ 1% после 1000 ч при P70

Подробные технические параметры

Размер: 0805 (Imperial), метрический код RR2012M.
Номиналы ряда E24 от 1 Ω до 10 MΩ; версии ±1% поддерживают E24 и E96.
ТКС: ±200 ppm/К (для вариантов с допуском ±5%), ±100 ppm/К (для ±1%).
Номинальная мощность при 70°C (P70): 0,125 Вт для D12/CRCW0805 e3.
Максимальное рабочее напряжение Umax: 150 В AC RMS/DC (для 0805).
Допустимая температура плёнки: 155°C; рабочий диапазон температур: −55°C … +155°C.
Изоляционное напряжение относительно окружающей среды: 200 В (1 мин, для 0805).
Стабильность: изменение сопротивления ≤1% после 1000 ч при P70; для более длительных интервалов действуют условия «extended mode» с худшими лимитами.
Квалификация: AEC‑Q200.

Примечание: параметры основаны на документации Vishay для D12/CRCW0805 e3. Источник: Vishay Datasheet (PDF).

Основные области применения

Автомобильная электроника и сопутствующие модули.
Промышленные контроллеры, питание и управление.
Телекоммуникационное и сетевое оборудование.
Общие цифровые и аналоговые схемы.

Совместимые обозначения и альтернативы

Прямая замена — резисторы той же серии Vishay D12/CRCW0805 e3 с идентичным номиналом, допуском и ТКС. Для повышения точности возможен переход на вариант ±1% в рамках этой же серии (при сохранении электрических лимитов).

Вопросы-ответы (FAQ)

Какова номинальная мощность для корпуса 0805 в этой серии?

0,125 Вт при 70°C (P70) для D12/CRCW0805 e3.

Каково максимальное рабочее напряжение для 0805?

150 В AC RMS/DC согласно паспорту серии D/CRCW e3.

Каков температурный коэффициент для версии с допуском ±5%?

±200 ppm/К (для вариантов с допуском ±5%).

Характеристики

Дополнительные

Тип резистора

Керамический

Тип упаковки

Лента на катушке

Основные

Номинальная мощность

0,125 W

Нормированный допуск

±5%

Рабочая температура

-55°C ... +125°C

Сопротивление

100 к - 910 к Ом

Тип корпуса

0805
