Резистор SMD 0402 5% (100к-910к)

Name: Резистор SMD 0402 5% (100к-910к)
Brand: Мій Проект
SKU: 5103
Price: 1.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5103

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Есть в наличии

Код товара: 5103

1.00 грн

Нашли дешевле?

10 или более: 0.50 грн

100 или более: 0.25 грн

1000 или более: 0.10 грн

Сопротивление *

Номинальная мощность:0.062 W

Нормированный допуск:±5%

Рабочая температура:-55°C ... +155°C

Сопротивление:100 к - 910 к Ом

Тип корпуса:0402

Тип резистора:Керамический

Тип упаковки:Лента на катушке

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Резистор SMD 0402 5% (100к-910к)

Код товара: 5103

1.00 грн

Описание

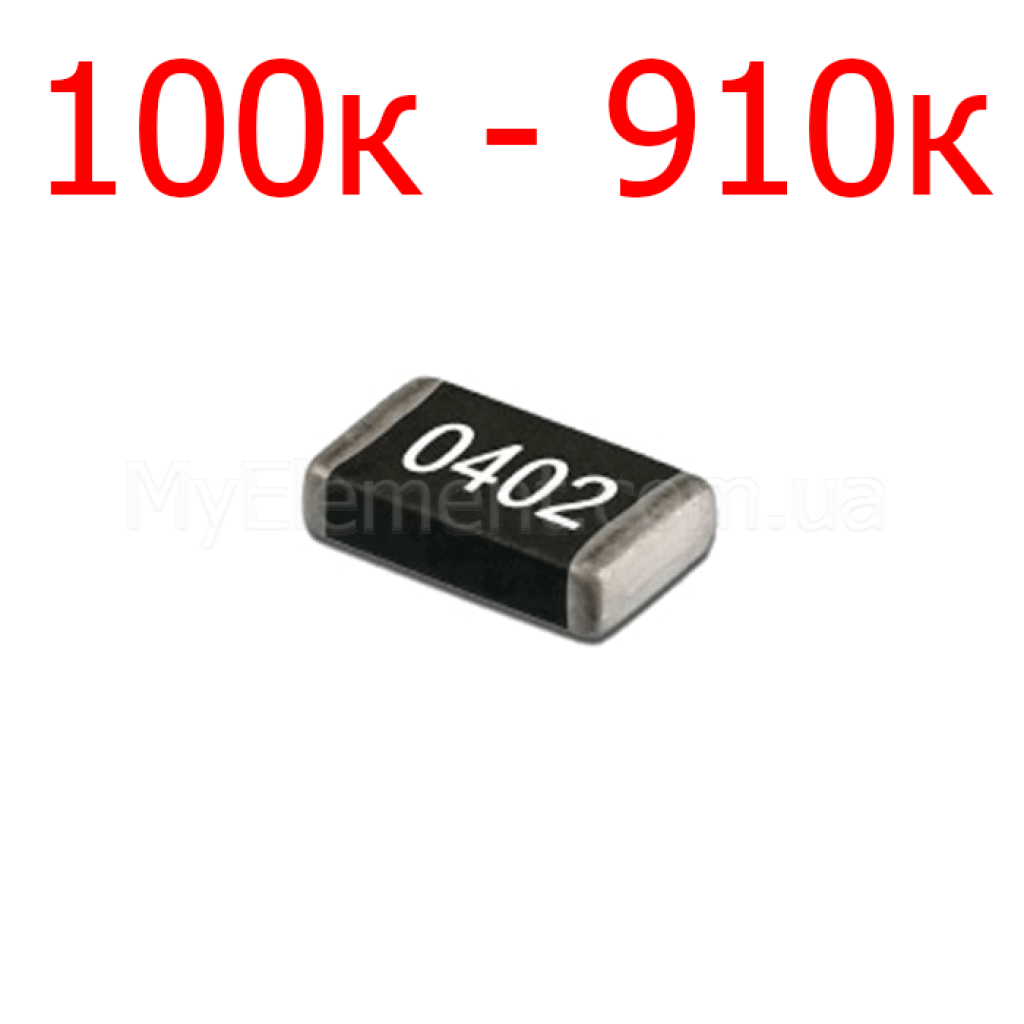

SMD резистор 5% (100к–910к) 0402

Стандартный толстоплёночный чип‑резистор в корпусе 0402 для общего назначения. Номинальная мощность в стандартном режиме 0.063 W, рабочая температура −55…+155°C.

Основные преимущества

Компактный форм‑фактор 0402

Габариты 1.0 × 0.5 × 0.35 мм позволяют плотную компоновку на плате.

Стабильность во времени

Изменение сопротивления не более ΔR/R ≤ 1% после 1000 ч при P70 и 70°C.

Широкий диапазон сопротивлений

Серия покрывает 1 Ω … 10 MΩ (E24), что включает типовые высокие номиналы.

Расширенный режим

Возможно повышение до 0.10 W и 75 V при соблюдении условий производителя.

Ключевые характеристики

Параметр:	Значение
Корпус:	0402 (Imperial), 1.0 × 0.5 × 0.35 мм
Номинальная мощность P70 (стандарт):	0.063 W
Номинальная мощность P70 (расширенный режим):	0.10 W
Макс. рабочее напряжение Umax (стандарт):	50 V
Макс. рабочее напряжение Umax (расширенный режим):	75 V
Диапазон сопротивлений серии:	1 Ω … 10 MΩ (E24)
Нормированный допуск:	±5%
Коэффициент TCR (для ±5%):	±200 ppm/°C
Рабочий диапазон температур:	−55°C … +155°C
Электрическая прочность изоляции (1 мин):	Uins = 100 V
Технология:	Толстоплёночный чип‑резистор (Standard Thick Film)

Детальные технические параметры

Обозначение серии производителя для 0402: D10/CRCW0402 e3.
Размеры корпуса: L=1.0 мм, W=0.5 мм, H=0.35 мм; масса ≈0.65 мг.
Стабильность: ΔR/R ≤ 1% после 1000 ч при P70; ≤ 2% после 8000 ч.
Режимы эксплуатации: стандартный (P70=0.063 W, Umax=50 V) и расширенный (P70=0.10 W, Umax=75 V).
Доступные ряды номиналов: E24 для ±5%; диапазон сопротивлений 1 Ω … 10 MΩ.
Стойкость к ESD (HBM): 400 V для размера 0402.
Соответствие: серия AEC‑Q200 qualified.
Рекомендуемые размеры паяльных площадок (рефлоу): G=0.45 мм, Y=0.6 мм, X=0.6 мм, Z=1.65 мм.

Примечание: параметры основаны на документации Vishay для D10/CRCW0402 e3. Источник: Vishay Datasheet (PDF).

Основные области применения

Автомобильная электроника (AEC‑Q200‑совместимые применения серии).
Промышленная электроника и управление.
Телекоммуникационное оборудование.
SMD‑цепи общего назначения, где требуются высокие номиналы 0402.

Совместимые обозначения и альтернативы

D10/CRCW0402 e3 — официальное обозначение серии Vishay для 0402 с допуском ±5%. Для замены подбирайте 0402 толстоплёночные резисторы с тем же допуском, TCR и номинальной мощностью 0.063 W, сверяя даташиты.

Вопросы‑ответы (FAQ)

Можно ли нагружать до 0.10 W в 0402?

Да, в «расширенном режиме» для CRCW0402 e3 допускаются P70=0.10 W и Umax=75 V при условиях производителя; стандартный режим — 0.063 W и 50 V.

Какие номиналы сопротивления поддерживает серия?

Серия покрывает 1 Ω … 10 MΩ в рядах E24 для допуска ±5%, что охватывает значения 100 кΩ … 910 кΩ.

Каков температурный диапазон работы?

От −55°C до +155°C.
