Кратко о CH341T

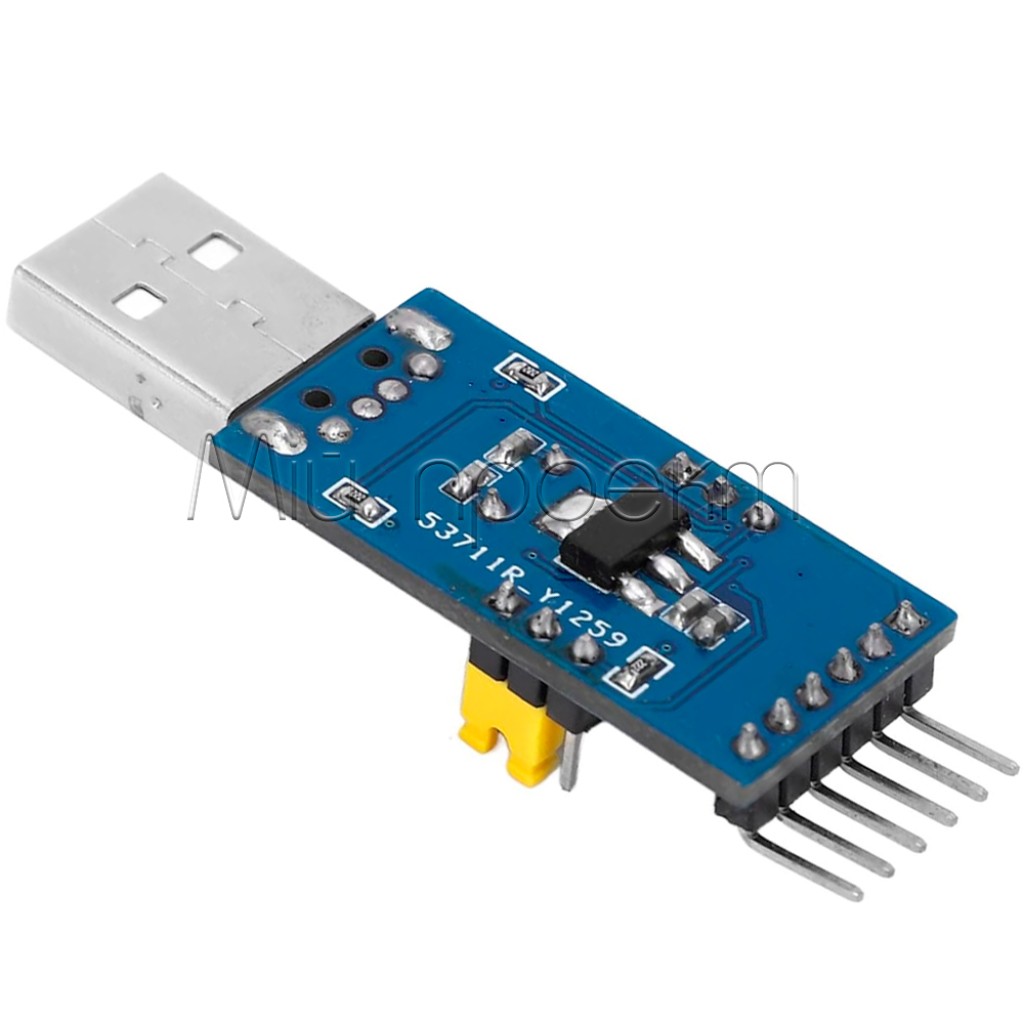

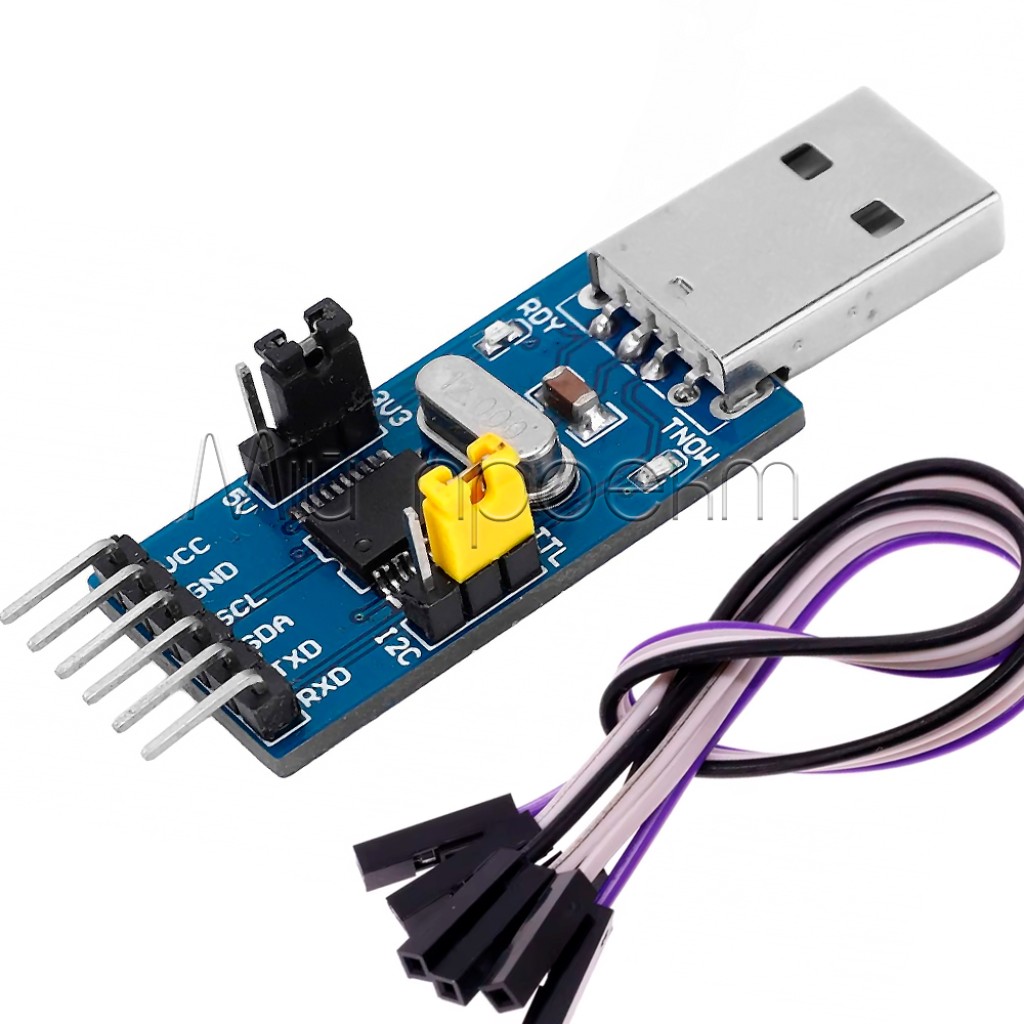

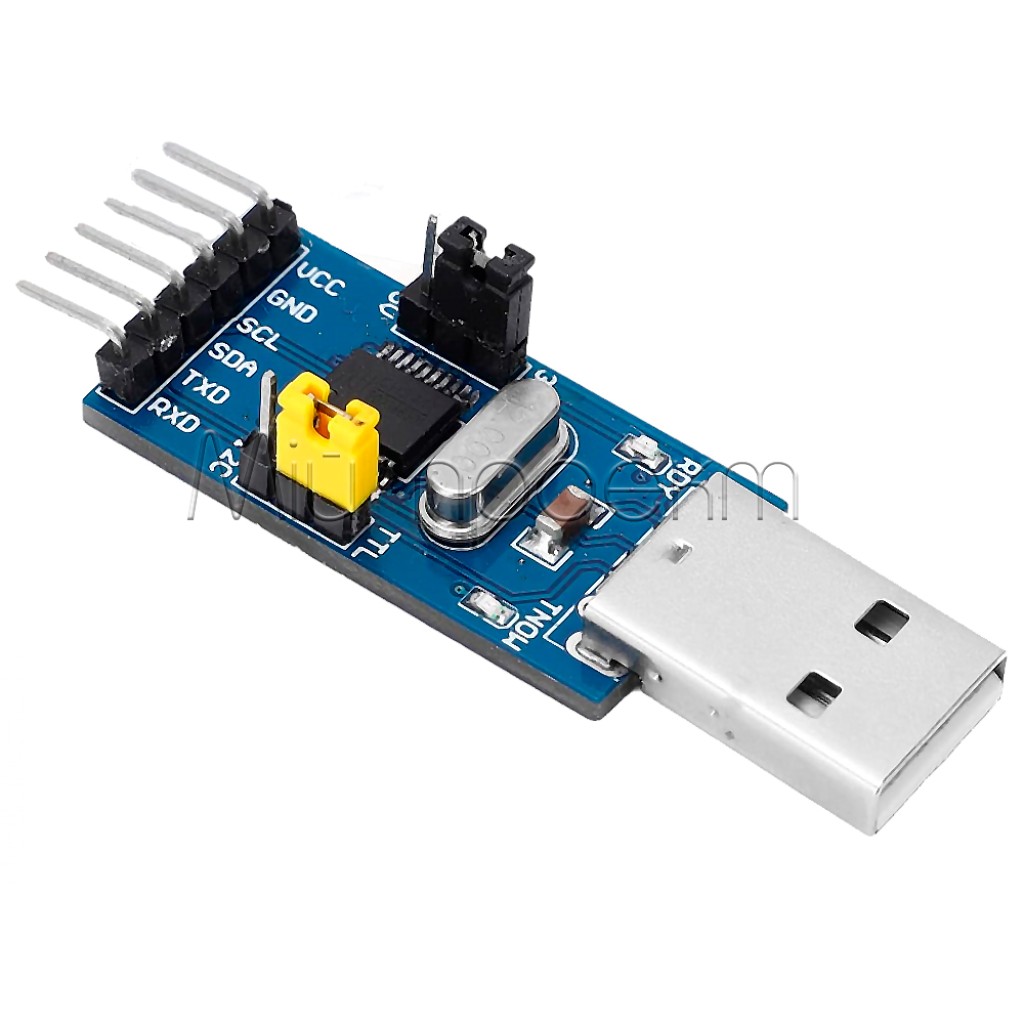

CH341T — компактный USB-преобразователь для обмена данными между компьютером и совместимыми устройствами через UART/USB–TTL или I²C/IIC. Плата подключается непосредственно к USB Type-A, имеет переключение режимов UART/I²C и выбор напряжения 3,3 или 5 В.

Адаптер удобен для диагностики последовательного интерфейса, работы с UART-консолью, обмена данными с I²C-периферией и загрузки прошивки через совместимый UART-загрузчик. Перед подключением необходимо выбрать правильный режим и напряжение, а также сверить назначение контактов с маркировкой платы и документацией целевого устройства.

Ключевые характеристики

Микросхема: CH341T
Функции: USB–UART/TTL и USB–I²C/IIC
Роль в I²C: Master
USB-интерфейс: USB 2.0, штекер Type-A

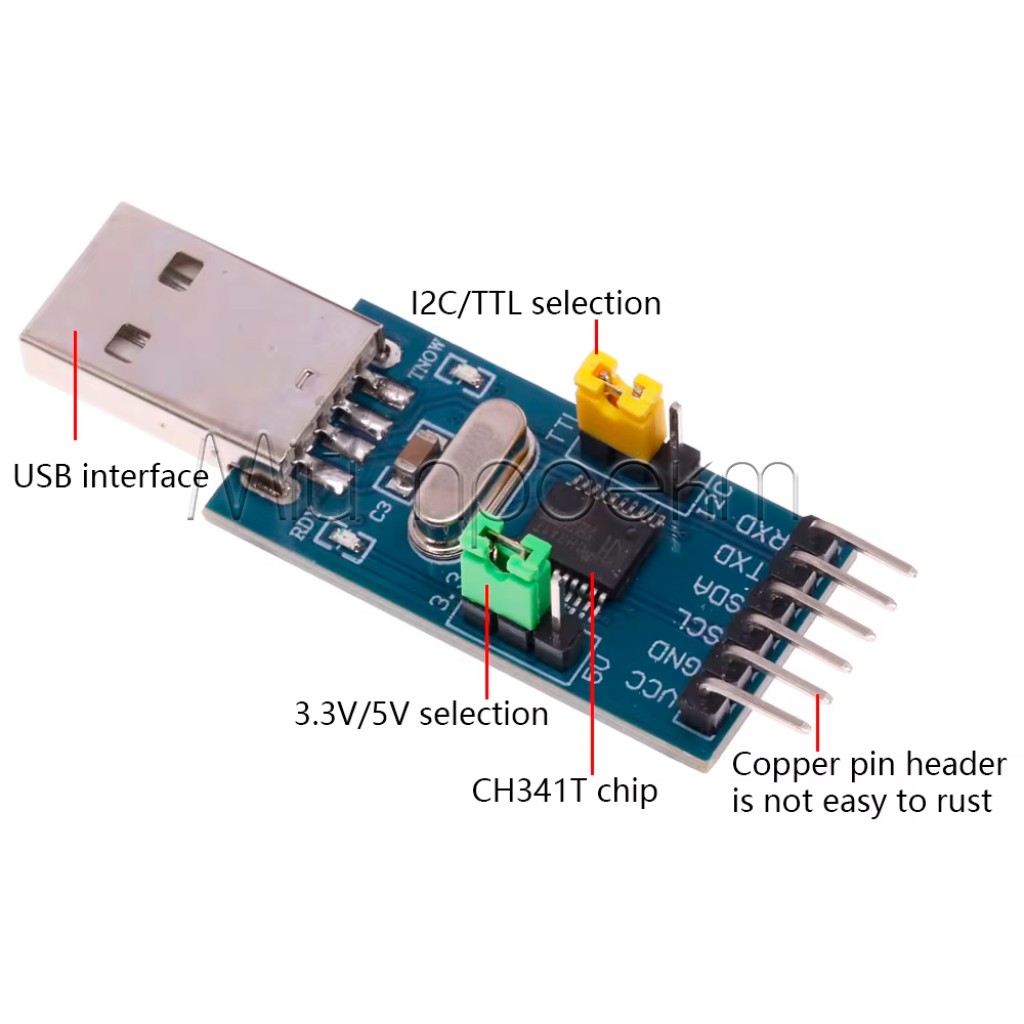

Выбор напряжения: 3,3 или 5 В, перемычкой
Переключение режима: UART или I²C
Контактный интерфейс: 6 контактов
Индикация: светодиодная

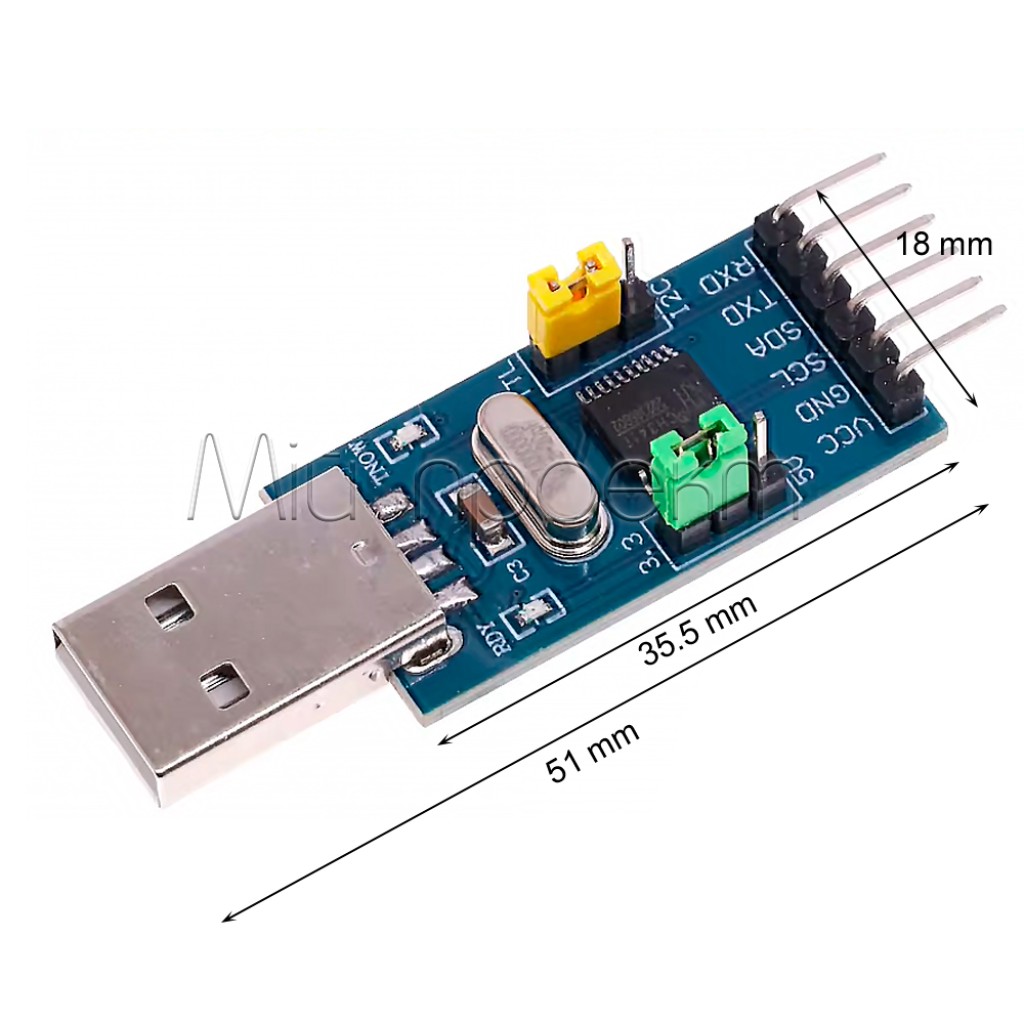

Размеры модуля: 50 × 18 × 10 мм

Подробное описание и особенности

Два интерфейса в одном адаптере

В режиме UART плата преобразует USB в последовательный интерфейс с TTL-уровнями. Это позволяет принимать диагностические сообщения, работать с консолью устройства или передавать данные между компьютером и микроконтроллером. Для передачи прошивки целевой контроллер должен иметь совместимый UART-загрузчик; наличие CH341T само по себе не делает плату универсальным программатором.

В режиме I²C адаптер работает ведущим устройством и позволяет программе на компьютере обращаться к совместимым датчикам, часам реального времени, памяти и другой двухпроводной периферии. Обычный терминал для COM-порта в этом режиме не подходит: необходима программа или библиотека, поддерживающая I²C через CH341.

Драйверы и программное обеспечение

Для UART в Windows используется драйвер CH341SER; официальный пакет WCH непосредственно поддерживает CH341T.^[1] Для I²C в Windows предусмотрен отдельный пакет CH341PAR с драйвером и библиотекой.^[2] В Linux, macOS и Android совместимость необходимо проверять для конкретного режима и программы. Android-устройство дополнительно должно поддерживать USB Host/OTG.

Напряжение и логические уровни

Перемычка позволяет выбрать режим 3,3 или 5 В. Положение перемычки необходимо установить до подключения целевого устройства в соответствии с допустимыми уровнями его интерфейса. Наличие двух положений не отменяет проверки напряжения, распиновки и схемы питания конкретного модуля.

Подойдёт / не подойдёт

Подойдёт

для UART/TTL-консоли и чтения диагностических сообщений;
для обмена данными с микроконтроллером через совместимый UART;
для загрузки прошивки через поддерживаемый UART-загрузчик;
для работы компьютера как I²C Master с совместимой периферией;
для лабораторных, учебных и отладочных работ с уровнями 3,3 или 5 В.

Не подойдёт

как универсальный программатор всех микроконтроллеров и EEPROM;
для работы как I²C Slave;
для прямого подключения к интерфейсам RS-232 или RS-485;
для SWD, JTAG или SPI без отдельно подтверждённой поддержки;
когда необходимы гарантированные сигналы DTR/RTS или автоматический Reset без проверки распиновки конкретной платы.

Примеры применения

UART-консоль устройства

Подключение к TX, RX и GND совместимого контроллера для просмотра журнала запуска, командной консоли или диагностических сообщений.

Обмен с I²C-периферией

Чтение и запись регистров совместимого датчика, RTC или памяти с помощью программы, поддерживающей CH341 в режиме I²C Master.

Загрузка через UART

Передача прошивки на микроконтроллер с поддерживаемым последовательным загрузчиком. Перевод в режим BOOT и Reset может выполняться вручную в зависимости от целевой платы.

Подключение

Выберите режим
До подачи питания установите переключатель в положение UART или I²C в соответствии с задачей.
Проверьте напряжение
Сверьте допустимые логические уровни целевого устройства и установите перемычку 3,3 или 5 В.
Соедините сигналы
Для UART соедините TX адаптера с RX устройства, RX адаптера с TX устройства и объедините GND. Для I²C соедините одноимённые SDA, SCL и GND согласно маркировке платы.
Проверьте I²C-шину
Заранее определите адрес устройства, допустимое напряжение и наличие корректных подтягивающих резисторов на SDA и SCL.
Подключите к USB
После проверки схемы вставьте адаптер в USB-порт, установите необходимый драйвер и выберите совместимую программу для выбранного режима.

Ограничения и безопасность

Не подавайте неподходящее напряжение

Неправильное положение перемычки или подключение 5-вольтовых сигналов к устройству, рассчитанному только на 3,3 В, может повредить целевую электронику. Устанавливайте напряжение до соединения и подачи питания.

UART/TTL — не RS-232

Контакты UART имеют TTL-уровни и не предназначены для прямого соединения с полноуровневым RS-232 или дифференциальным RS-485. Для таких интерфейсов необходим соответствующий преобразователь.

Не переключайте режим во время обмена

Перед изменением режима UART/I²C или положения 3,3/5 В отключите адаптер от USB и целевого устройства.

Питание внешней нагрузки

Не используйте контакт питания адаптера для неизвестной или мощной нагрузки без проверки допустимого тока и схемы целевого устройства.

FAQ

Можно ли программировать любой микроконтроллер?

CH341T не является универсальным программатором. Прошивка возможна только в том случае, если микроконтроллер имеет совместимый UART-загрузчик и предусмотренный способ входа в режим загрузки.

Появляется ли I²C как обычный COM-порт?

Нет. COM-порт используется в режиме UART, а для I²C необходимо программное обеспечение или библиотека, отдельно поддерживающая двухпроводной режим CH341.

Работает ли адаптер как I²C Slave?

Нет, I²C-режим этой платы предназначен для работы как Master.

Как выбрать 3,3 или 5 В?

Выбирайте положение согласно документации целевого устройства. Если допустимый уровень неизвестен, не подключайте сигнальные линии до проверки.

Почему программа не видит адаптер?

Проверьте режим платы, драйвер для соответствующей функции, USB-порт и поддержку CH341T выбранной программой. UART-терминал не управляет адаптером в режиме I²C.

Альтернативы и совместимые товары

Если необходим только USB–UART/TTL, можно выбрать преобразователь CH340G с уровнями 3,3/5 В или модуль FT232RL USB–TTL/UART. Эти модули не заменяют функцию USB–I²C.
Для подключения компьютера непосредственно к оборудованию с разъёмом DB9 и уровнями RS-232 используйте кабель USB–COM RS-232 HL-340, а не контакты UART/TTL этой платы.

Документы и источники

WCH CH341SER — официальный драйвер USB–UART для Windows: поддержка CH341T в последовательном режиме.
WCH CH341PAR — официальный пакет драйвера и библиотеки: работа с двухпроводным интерфейсом CH341 в Windows.
