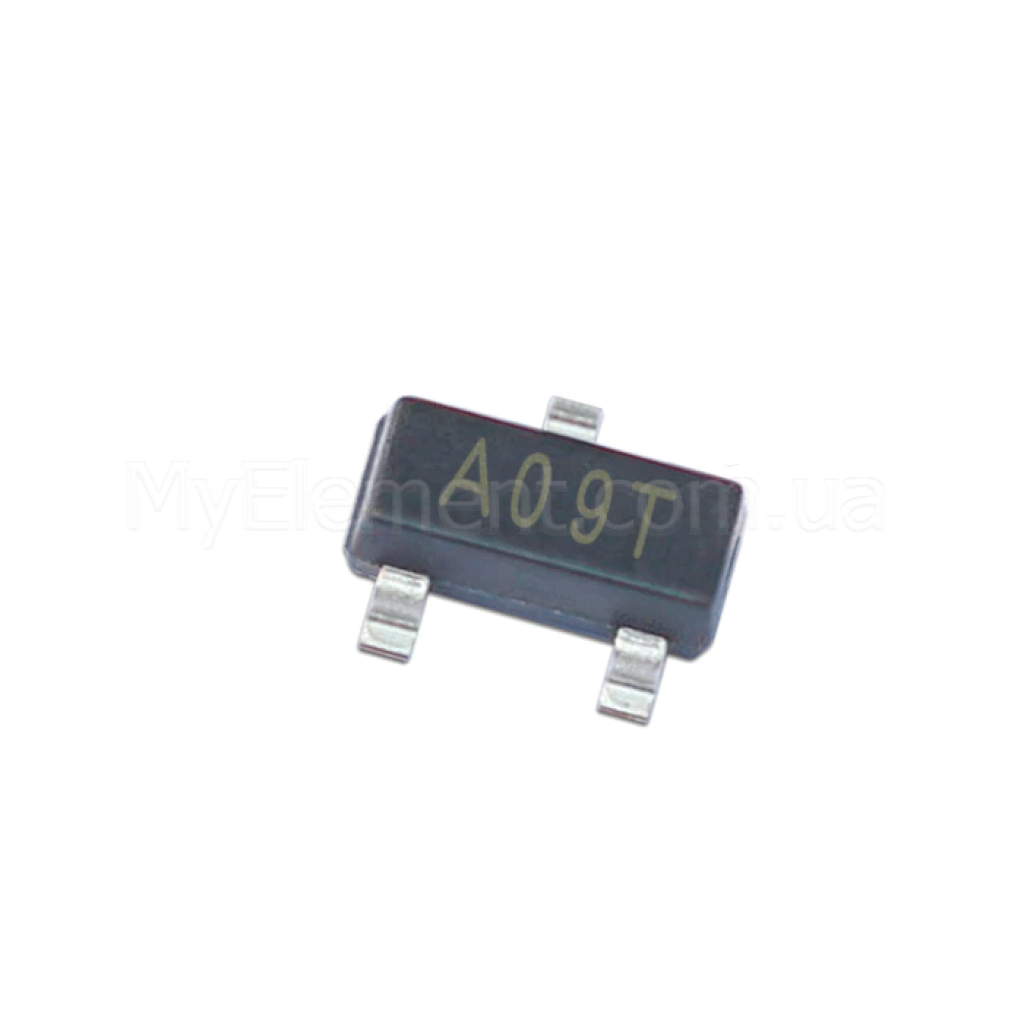

Транзистор AO3400 (A09T) SOT-23 (2.5A 30V) корпус

Страна-производитель: Китай Код товара: 5435
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Транзистор AO3400 (A09T) SOT-23 (2.5A 30V) корпус
Есть в наличии
Код товара: 5435
2.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:3
Максимальное напряжение:30 V
Максимальный ток:2.5 А
Полярность:N-канальный MOSFET
Тип корпуса:SOT-23
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Транзистор AO3400 (A09T) SOT-23 (2.5A 30V) корпус
Код товара: 5435
2.00 грн
Описание

AO3400 (A09T) SOT-23

Компактный 30 V N‑канальный MOSFET в корпусе SOT‑23 с очень низким сопротивлением канала и малым зарядом затвора; подходит как выключатель нагрузки и для PWM‑применений.

Основные преимущества

Низкий RDS(on)

26.5 мОм @ VGS=10 В; 32 мОм @ 4.5 В; 48 мОм @ 2.5 В — меньшие потери и нагрев.

Высокая токовая способность

До 5.7 А непрерывно (TA=25°C) и до 30 А импульсно, что позволяет управлять мощными нагрузками в малом корпусе.

Логик‑уровень управления

Гарантированные параметры при VGS=2.5 В — совместимость с микроконтроллерами низкого напряжения.

Быстрое переключение

Типовые времена tD(on)=3 нс и tD(off)=25 нс — эффективная работа в PWM‑режимах.

Ключевые характеристики

Тип:N‑канальный MOSFET
Корпус:SOT‑23
VDS (макс):30 В
VGS (макс):±12 В
ID (непрерывный):5.7 А @ TA=25°C; 4.7 А @ TA=70°C
IDM (импульсный):30 А
RDS(on) макс @ VGS=10 В:26.5 мОм
RDS(on) макс @ VGS=4.5 В:32 мОм
RDS(on) макс @ VGS=2.5 В:48 мОм
Мощность рассеяния PD:1.4 Вт (TA=25°C)
Диапазон температур:−55…+150 °C (TJ, TSTG)

Детальные технические параметры

  • Порог затвора VGS(th): 0.65…1.45 В (тип. 1.05 В).
  • Макс. ток затвора IGSS: 100 нА; ток утечки стока IDSS: 1 мкА (при VDS=30 В, 25°C).
  • Заряд затвора Qg: тип. 6 нКл (макс. 7 нКл) при VGS=4.5 В, VDS=15 В, ID=5.7 А; Qgs≈1.3 нКл; Qgd≈1.8 нКл.
  • Быстродействие: tD(on)=3 нс, tr=2.5 нс, tD(off)=25 нс, tf=4 нс (VGS=10 В, VDS=15 В, RL=2.6 Ω).
  • Емкости: Ciss≈630 пФ, Coss≈75 пФ, Crss≈50 пФ (VGS=0 В, VDS=15 В, f=1 МГц).
  • Диод тела: VSD тип. 0.7 В (макс. 1 В); IS=2 А; trr≈8.5 нс; Qrr≈2.6 нКл.
  • Тепловые сопротивления: RθJA (t≤10 с) тип. 70 / макс. 90 °C/Вт; RθJA (стац. режим) тип. 100 / макс. 125 °C/Вт; RθJL (стац.) тип. 63 / макс. 80 °C/Вт.
  • Назначение по даташиту: использование как load‑switch или в PWM‑применениях.
Примечание: параметры основаны на документации Alpha & Omega Semiconductor для AO3400A. Источник: Alpha & Omega Semiconductor Datasheet (PDF).

Основные области применения

  • Выключатель нагрузки (load switch) в низковольтных цепях.
  • PWM‑переключение в силовых каскадах с питанием до 30 В.

Совместимые обозначения и альтернативы

Модель по параметрам соответствует линейке Alpha & Omega Semiconductor AO3400A в корпусе SOT‑23 (30 В, логик‑уровень, низкий RDS(on)). Более ранняя версия AO3400 имеет подобное назначение.

Вопросы‑ответы (FAQ)

Подходит ли для управления от 3.3 В GPIO?

Да. Даташит гарантирует параметры при VGS=2.5 В и 4.5 В; при 3.3 В RDS(on) будет между этими значениями, что обычно достаточно для низких падений напряжения.

Какой безопасный непрерывный ток в SOT‑23?

Даташит указывает ID=5.7 А при TA=25°C (4.7 А при 70°C). Фактический ток зависит от теплоотвода платы (RθJA) и условий охлаждения.

Чем полезен малый Qg?

Небольшой заряд затвора (тип. 6 нКл) снижает потери при переключении и упрощает управление драйвером в высокочастотных PWM‑схемах.

Характеристики
Основные
Количество контактов
3
Максимальное напряжение
30 V
Максимальный ток
2.5 А
Полярность
N-канальный MOSFET
Тип корпуса
SOT-23
