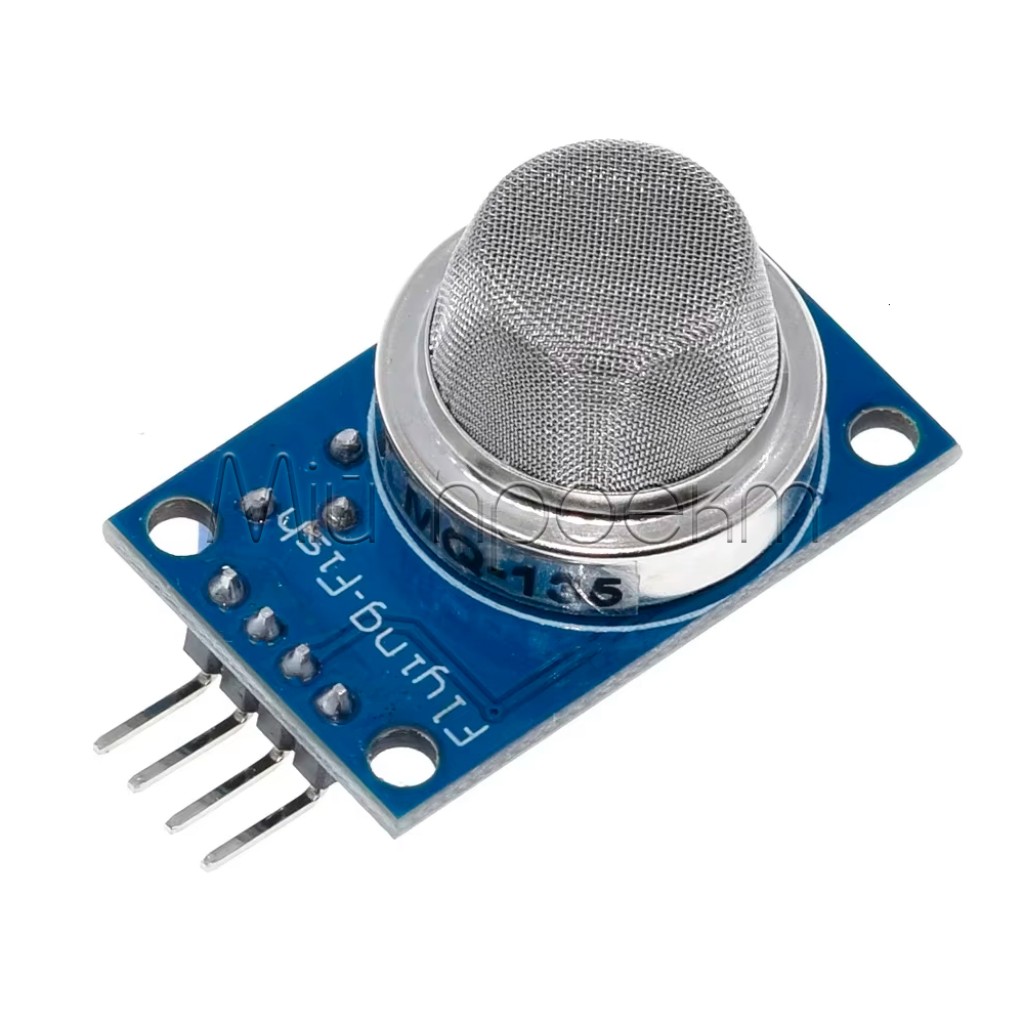

MQ-135 Датчик газа, модуль датчика качества воздуха

Страна-производитель: Китай Код товара: 1174
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
FAQ
MQ-135 Датчик газа, модуль датчика качества воздуха
MQ-135 Датчик газа, модуль датчика качества воздуха
MQ-135 Датчик газа, модуль датчика качества воздуха
MQ-135 Датчик газа, модуль датчика качества воздуха
MQ-135 Датчик газа, модуль датчика качества воздуха
Есть в наличии
Код товара: 1174
80.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
-Рабочее напряжение-:5 В
-Ток потребления-:150 мА
-Сопротивление-:30 Ω ±3 Ω
-Тип-:полупроводниковый газовый сенсор
-Размеры-:32.4 х 20.6 мм
-Тип датчика-:датчика качества воздуха
-Функции-:обнаружение аммиака, сульфидов, паров бензольного ряда, дыма и других токсичных газов
-Модель-:MQ-135
-Исходящий интерфейс-:аналоговый и цифровой
-Измерительный диапазон-:10...1000 ppm
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Почта
Meest Почта
от 49 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
MQ-135 Датчик газа, модуль датчика качества воздуха
Код товара: 1174
80.00 грн
Описание
🏷️ Газовый модуль

MQ-135 модуль датчика качества воздуха для Arduino и IoT

Контролируйте изменение качества воздуха с помощью популярного MQ135 с аналоговым и цифровым выходом

⚡ Быстрый обзор

  • Тип сенсора: полупроводниковый газовый сенсор на основе SnO2
  • Питание модуля: 5 В
  • Ток потребления: около 150 мА
  • Интерфейсы: аналоговый AO и цифровой DO
  • Диапазон обнаружения: 10–1000 ppm для аммиака, толуола, водорода и дыма
  • Нагреватель сенсора: 5.0 В ±0.1 В, 30 Ω ±3 Ω, мощность ≤950 мВт

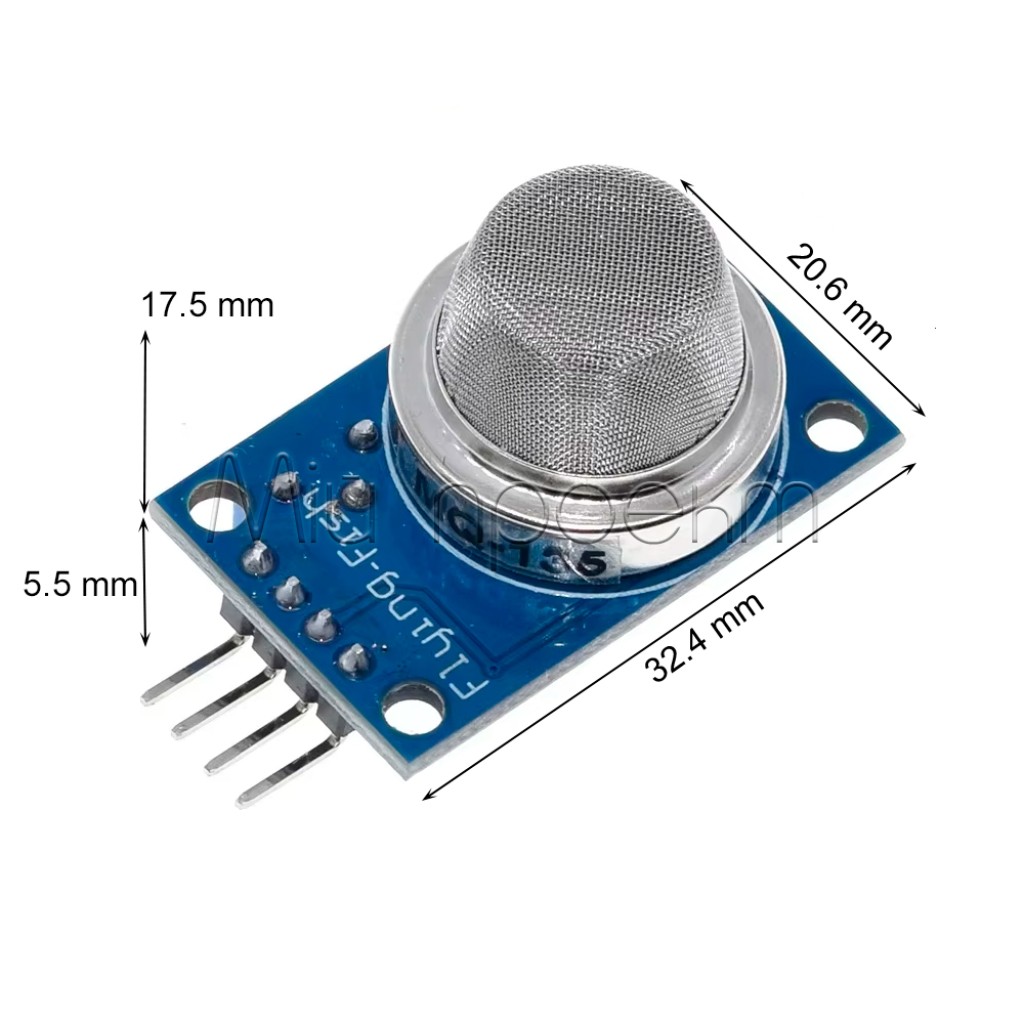

  • Размер платы: 32.4 × 20.6 мм

📖 Общее описание

MQ-135 — это популярный модуль для контроля качества воздуха, построенный на газовом сенсоре серии MQ. Его применяют в DIY-проектах, системах мониторинга помещений, Arduino-платформах и IoT-решениях, когда нужно отслеживать изменения газового фона и получать сигнал об ухудшении состояния воздуха.

Принцип работы основан на изменении сопротивления чувствительного элемента под воздействием определённых газов и дыма. Благодаря этому модуль может выступать как индикатор общего изменения газовой среды и помогает строить системы оповещения, автоматизации вентиляции или учебные стенды для изучения сенсорики.

Плата с MQ135 удобна тем, что сочетает сам сенсор и вспомогательную обвязку для быстрого подключения к микроконтроллеру. Это упрощает первый запуск и позволяет использовать как непрерывное считывание аналогового сигнала, так и пороговое срабатывание для автоматических сценариев.

Такой модуль подходит для тех, кто хочет быстро интегрировать датчик в макет, учебный проект или систему умного дома без сложной разработки собственной платы под газовый сенсор.

✅ Технические преимущества

Двойной способ считывания
Модуль одновременно предоставляет аналоговый сигнал для гибкой программной обработки и цифровой пороговый сигнал для простых триггерных сценариев, где нужно сразу управлять реле, вентилятором или сигнализацией.
Встроенная схема сравнения

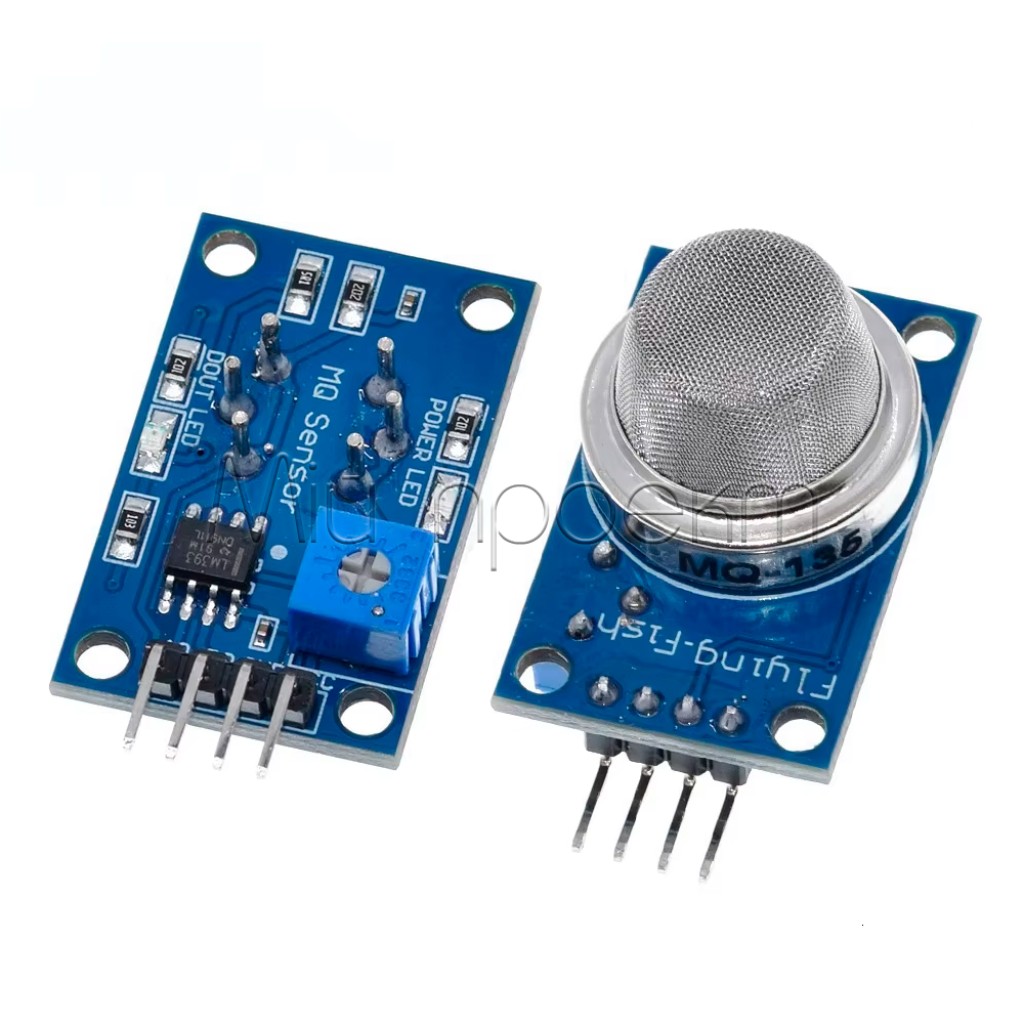

Наличие компаратора LM393 или совместимого аналога упрощает построение автономных систем оповещения, так как модуль может формировать логический сигнал без сложной обработки данных на стороне микроконтроллера.
Регулировка чувствительности по порогу
Потенциометр на плате позволяет подстроить момент срабатывания цифрового выхода под конкретный сценарий — от грубого оповещения до более чувствительной реакции в контролируемой среде.
Быстрая интеграция в прототипы
Готовая модульная плата избавляет от необходимости самостоятельно проектировать нагреватель, опорные резисторы и узел порогового сравнения, поэтому сенсор легко добавить в макет на Arduino Uno, Nano, Mega, ESP-совместимые контроллеры и другие платформы.
Визуальная индикация состояния
Светодиодная индикация питания и срабатывания помогает быстро проверять работу модуля во время настройки, без постоянного подключения серийного монитора или осциллографа.
Универсальность для воздушных задач
MQ135 часто используют как базовый сенсор для проектов мониторинга воздуха, где важна не лабораторная селективность, а доступный контроль изменений среды с возможностью дальнейшей калибровки под конкретные условия.

🔧 Где применяется

Мониторинг воздуха в помещениях
Подходит для бытовых и офисных систем, где нужно отслеживать ухудшение качества воздуха и запускать оповещение или вентиляцию.
Умный дом и автоматизация
Используется вместе с контроллерами, реле и вентиляторами для автоматической реакции на изменение газового фона в комнате, мастерской или техническом помещении.
Учебные Arduino-проекты
Удобен для изучения аналоговых входов, работы компаратора, обработки сенсорных данных, построения графиков и калибровки показаний в PPM-подобных сценариях.
Системы безопасности и оповещения
Может быть частью простых решений для обнаружения дыма или нежелательных газовых примесей с пороговым цифровым выходом для быстрой реакции.
Лабораторные и экспериментальные стенды
Подходит для тестовых установок, экспериментов с вентиляцией, сравнения разных режимов проветривания и демонстрации поведения газовых сенсоров.

🧩 Быстрый старт

1
Подключите питание

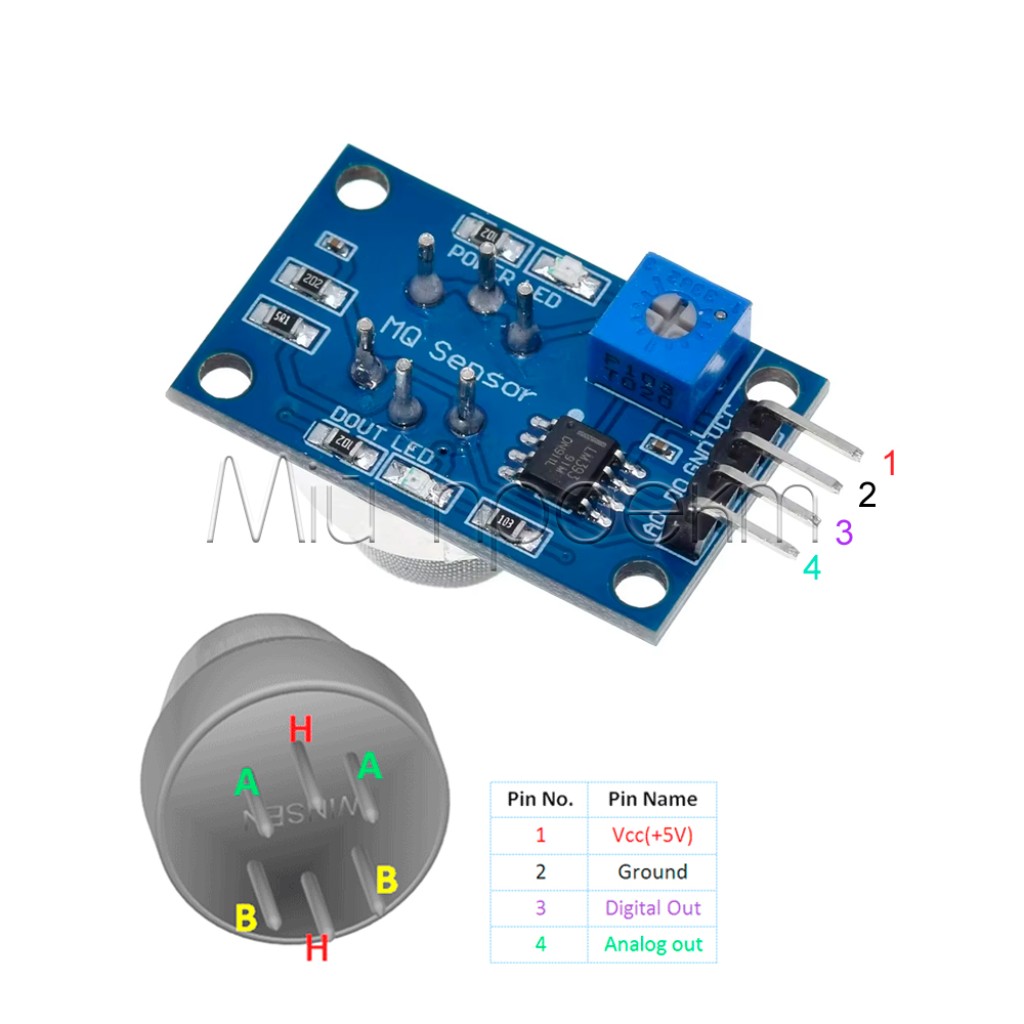

Подайте 5 В на пин VCC и подключите GND к общей земле контроллера. Для стабильной работы желательно использовать отдельный источник 5 В с достаточным током.
2
Выберите тип сигнала
Пин AO подключите к аналоговому входу Arduino для непрерывного считывания уровня сигнала, а пин DO — к цифровому входу, если нужно пороговое срабатывание HIGH/LOW.
3
Дождитесь прогрева
После первого запуска дайте модулю поработать непрерывно для стабилизации чувствительного элемента. Для черновых тестов хватает базового прогрева, но для лучшей повторяемости нужно значительно больше времени.
4
Настройте цифровой порог
Осторожно вращайте потенциометр на плате небольшой отвёрткой, контролируя момент срабатывания DO и индикаторного светодиода под ваши условия использования.
5
Считывайте данные в скетче
В Arduino IDE используйте analogRead() для AO и digitalRead() для DO. На Arduino Uno, Nano или Mega аналоговый канал считывается через 10-битный АЦП в диапазоне 0–1023.

⚠️ Важно знать / Нюансы

Длительный предварительный прогрев
Для самого сенсора MQ135 официально указывают предварительный прогрев более 48 часов. Именно поэтому ранние показания после первого включения могут быть нестабильными, даже если модуль уже реагирует на газы.
Не лабораторный газоанализатор
MQ135 реагирует на группу газов, а не на один абсолютно изолированный компонент. Он хорошо подходит как индикатор изменений среды, но для точного разделения аммиака, дыма, толуола или других примесей нужна отдельная калибровка и более сложные методики.
Питание не стоит недооценивать
Нагреватель потребляет заметный ток, поэтому питание только от USB-порта Arduino может давать нестабильное поведение. Если в проекте есть ещё дисплеи, реле или беспроводные модули, заложите отдельный запас по току.
Условия среды влияют на показания
Температура, влажность, поток воздуха и даже история предыдущих воздействий изменяют отклик сенсора. Если нужна лучшая повторяемость, проводите калибровку именно в тех условиях, где модуль будет работать постоянно.
Характеристики модуля зависят от платы
Официальные параметры Winsen относятся к самому сенсору MQ135. Конкретный модуль может отличаться по компаратору, светодиодной индикации, точности порога, компоновке и даже поведению аналогового выхода в зависимости от производителя платы.

❓ Частые вопросы

Подойдёт ли модуль для Arduino?
Да, модуль удобно использовать с Arduino Uno, Nano, Mega и другими микроконтроллерами, где есть 5-вольтовое питание и доступ к аналоговым или цифровым входам.
Измеряет ли MQ-135 именно CO2?
В hobby-проектах MQ135 часто используют для оценки качества воздуха, но он не является специализированным NDIR-датчиком CO2. Если вам нужно именно корректное измерение CO2, лучше выбирать профильный CO2-сенсор.
Можно ли использовать только цифровой выход?
Да, если вам достаточно факта превышения заданного уровня. Для более гибкого анализа, логирования и построения графиков обычно используют аналоговый выход AO.
Совместим ли модуль с ESP8266 или ESP32?
Да, но учитывайте логические уровни и допустимое напряжение на входах контроллера. Особенно внимательно относитесь к аналоговому входу, если ваша плата не рассчитана на полный 5-вольтовый уровень.
Подходит ли он для постоянной работы?
Да, модули MQ-серии часто применяют в непрерывных системах мониторинга. Важно лишь обеспечить стабильное питание, вентиляцию корпуса и учитывать, что сенсор имеет нагреватель и потребляет больше тока, чем простые цифровые датчики.

🏷️ Теги

#MQ135 #датчикгаза #датчиккачествавоздуха #Arduino #IoT #LM393 #аналоговыйвыход #цифровойвыход #мониторингвоздуха #умныйдом
Характеристики
-Основные-
-Рабочее напряжение-
5 В
-Ток потребления-
150 мА
-Сопротивление-
30 Ω ±3 Ω
-Тип-
полупроводниковый газовый сенсор
-Дополнительные-
-Размеры-
32.4 х 20.6 мм
-Тип датчика-
датчика качества воздуха
-Функции-
обнаружение аммиака, сульфидов, паров бензольного ряда, дыма и других токсичных газов
-Модель-
MQ-135
-Исходящий интерфейс-
аналоговый и цифровой
-Измерительный диапазон-
10...1000 ppm
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

  • ?Как настроить сопротивление нагрузки (RL) в модуле MQ-135 для точных измерений концентрации газов?

  • ?Является ли MQ-135 надежным для точного измерения газов, и каковы его ограничения?

  • ?Как правильно калибровать MQ-135 для конкретного газа, например, CO2?

  • ?Какие распространенные проблемы возникают при использовании нескольких датчиков MQ-135, и как их решить?
