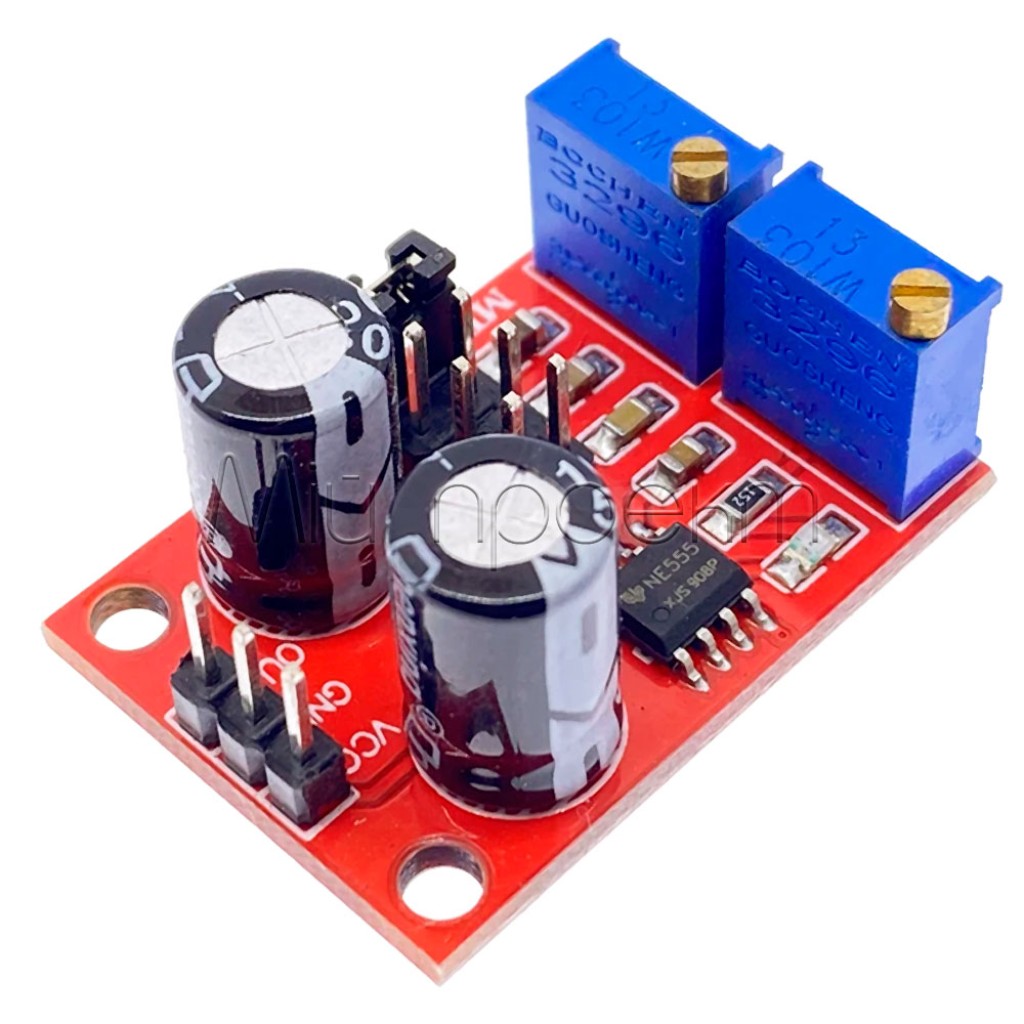

Модуль YL-107 NE555 - генератор прямоугольных импульсов

Модуль YL-107 NE555 – это генератор прямоугольных импульсов, способный формировать стабильные прямоугольные сигналы с регулируемой частотой и скважностью. Устройство построено на базе популярной микросхемы-таймера NE555, одной из самых распространённых в мире для генерации импульсных сигналов. Модуль отличается широким диапазоном частот, простотой настройки и надёжной работой, что делает его идеальным как для профессионалов, так и для начинающих в области электроники. Ниже приведены основные характеристики, сферы применения и преимущества этого модуля.

Основные технические характеристики

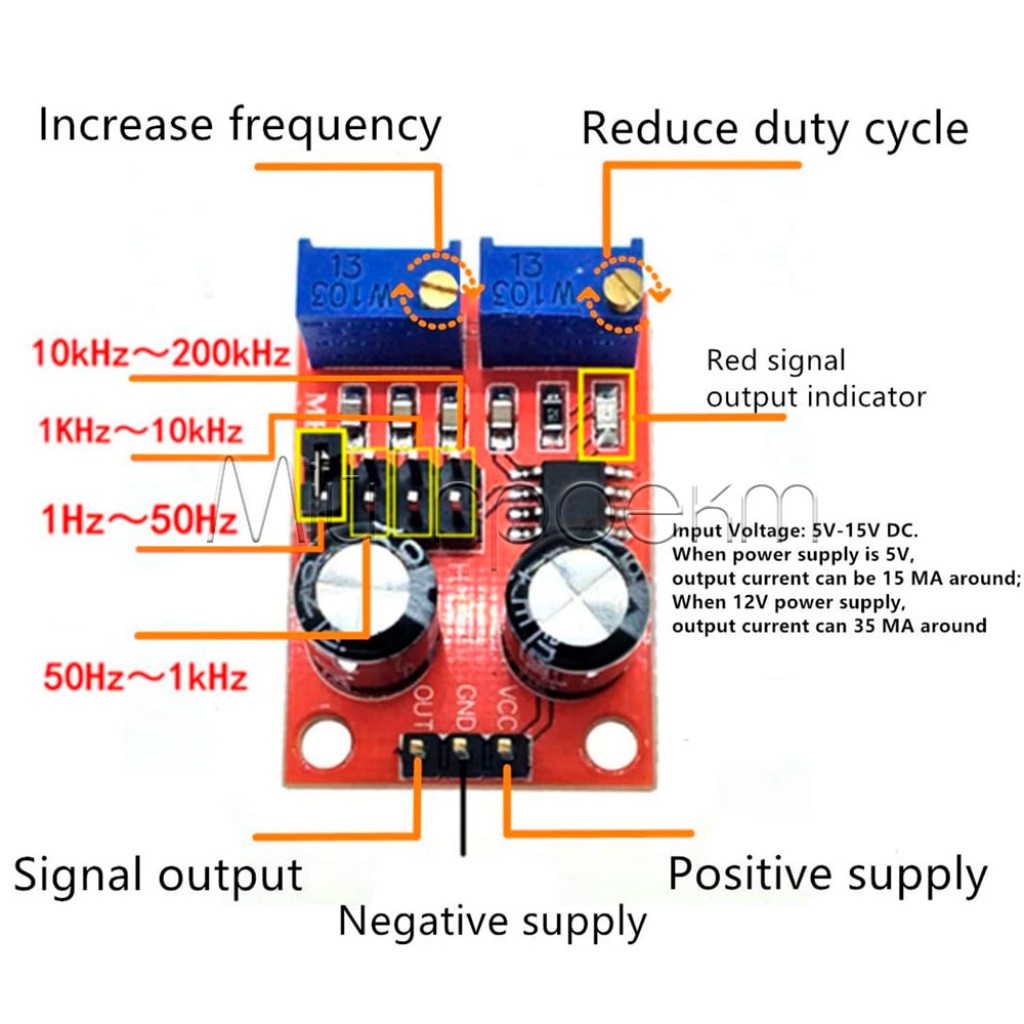

• Диапазон частоты выходных импульсов: от 1 Гц до 200 кГц (4 поддиапазона, выбор перемычкой)
• Регулировка скважности (рабочего цикла): ~50% – 100% (настраивается вторым потенциометром)
• Напряжение питания: 5 – 15 В DC (постоянного тока)
• Уровень выходного сигнала: приближается к напряжению питания (4,2 В – 11,4 В амплитуда, в зависимости от V_cc)
• Потребляемый ток: ~15 мА (при 5 В) до ~35 мА (при 12 В)
• Индикация работы: светодиодный индикатор, который мигает в такт импульсам (при низкой частоте видно мерцание, при высокой светится постоянно)

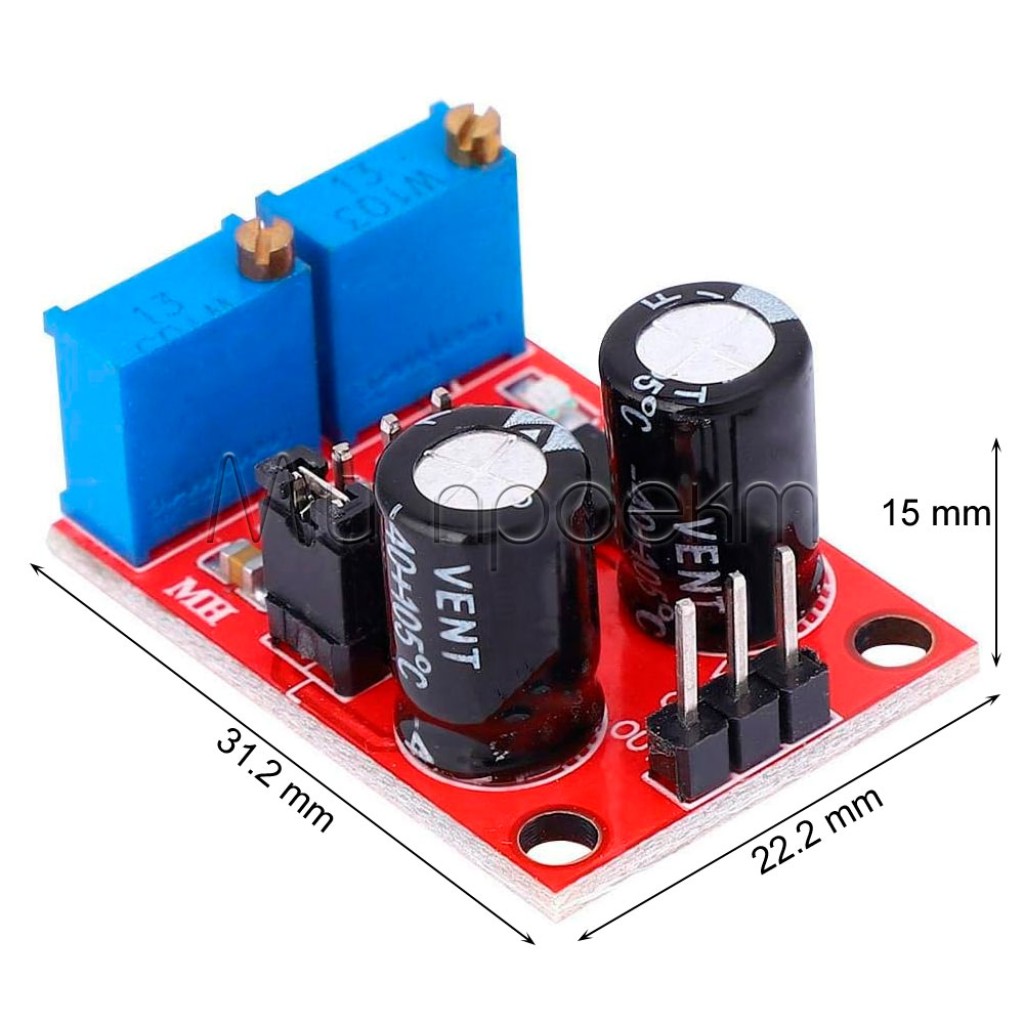

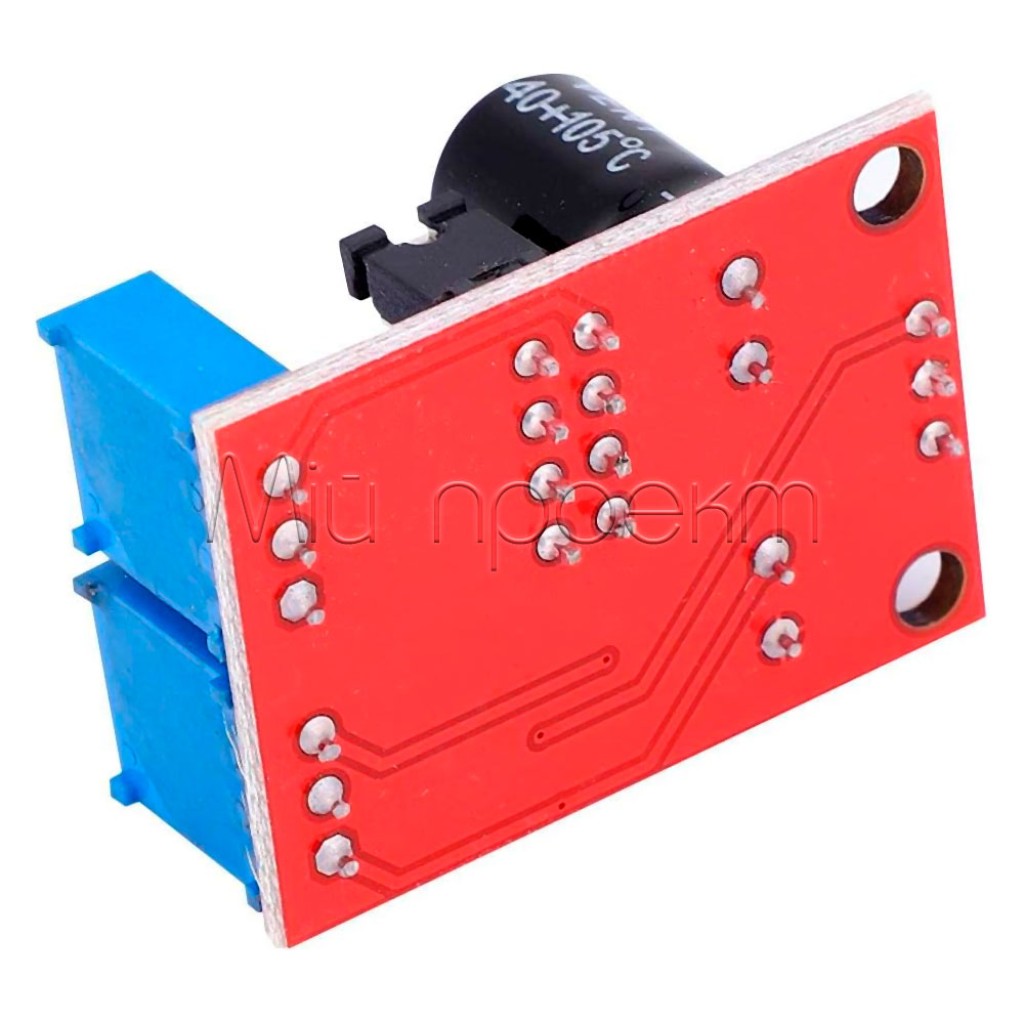

• Размеры модуля: компактные, ~31 мм × 22 мм – удобные для интеграции в проекты
• Основной чип: NE555 в астабильном режиме (генерация непрерывной последовательности импульсов)

Сферы применения

• Генерация тактовых сигналов для цифровых схем, микроконтроллеров (например, в качестве внешнего тактового источника)
• Управление двигателями: подача импульсов на драйверы шаговых двигателей для плавного вращения
• Светодиодные эффекты: мерцание LED (создание проблесковых ламп, индикаторов ритма и т.д.)
• Аудиогенерация: формирование звуковых сигналов и тонов (подключив пьезодинамик или громкоговоритель)
• ШИМ-управление: базовая регулировка яркости светодиодов или скорости DC-двигателей методом широтно-импульсной модуляции
• Образовательные проекты и DIY: использование в качестве простого генератора импульсов в образовательных целях, для прототипирования и экспериментов с электронными схемами

Ключевые преимущества

• Широкий диапазон частот: один модуль охватывает низкие и высокие частоты (от 1 Гц до сотен кГц), что подходит для разнообразных задач
• Простота настройки: удобный выбор диапазона частот с помощью перемычки и точная регулировка двумя потенциометрами (частота и скважность) без необходимости сложных настроек
• Визуальный контроль: встроенный LED-индикатор позволяет легко контролировать генерацию импульсов в реальном времени
• Компактность и совместимость: небольшая плата легко размещается на макетных платах (breadboard) и совместима с Arduino, Raspberry Pi и другими контроллерами через стандартные логические уровни сигналов
• Универсальность использования: подходит для широкого круга пользователей – от радиолюбителей и студентов до инженеров-разработчиков, не требует программирования для получения нужных сигналов
• Надёжность: построен на основе легендарной микросхемы NE555, известной своей стабильностью и проверенной временем во множестве проектов

Модуль YL-107 NE555 – удачное решение для тех, кто ищет недорогой и надёжный генератор прямоугольных импульсов с гибкой настройкой. Благодаря своим возможностям и простоте, этот модуль поможет быстро реализовать и протестировать разнообразные идеи в области электроники.
