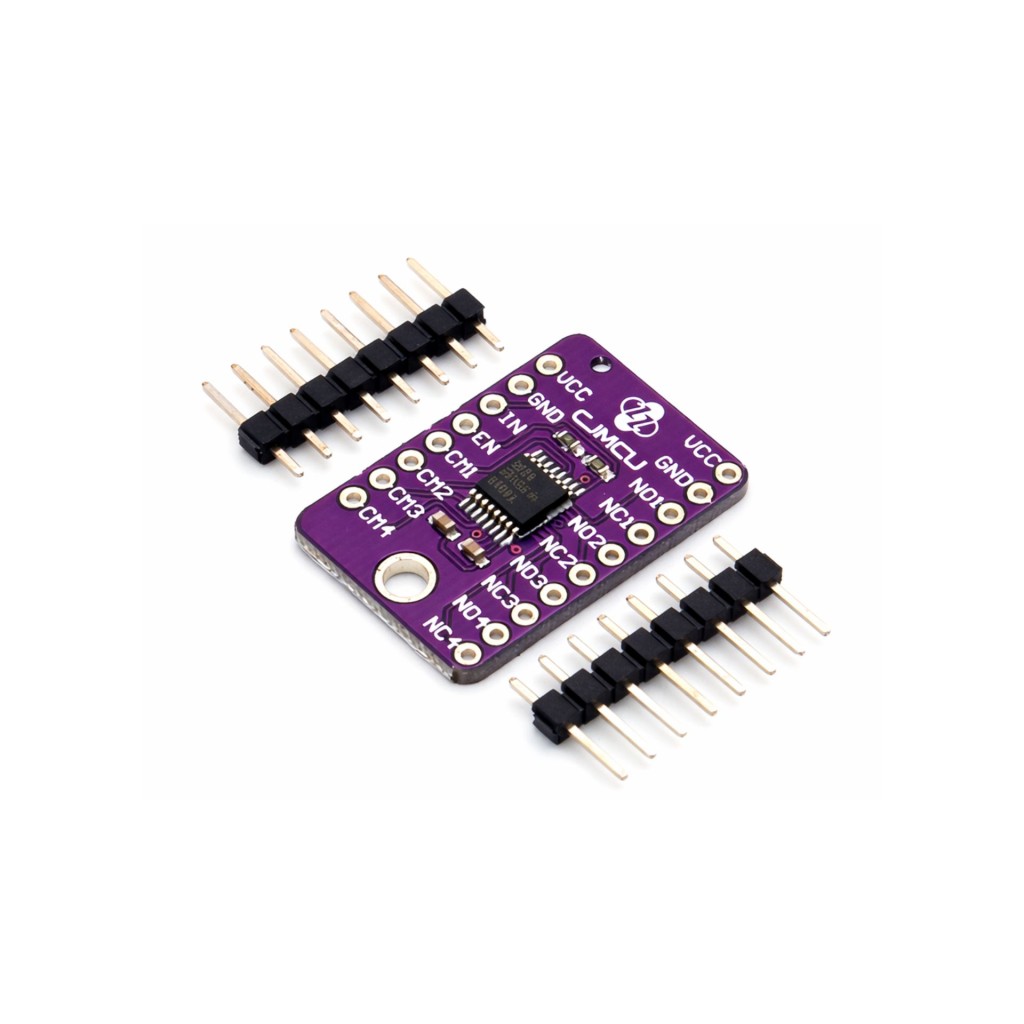

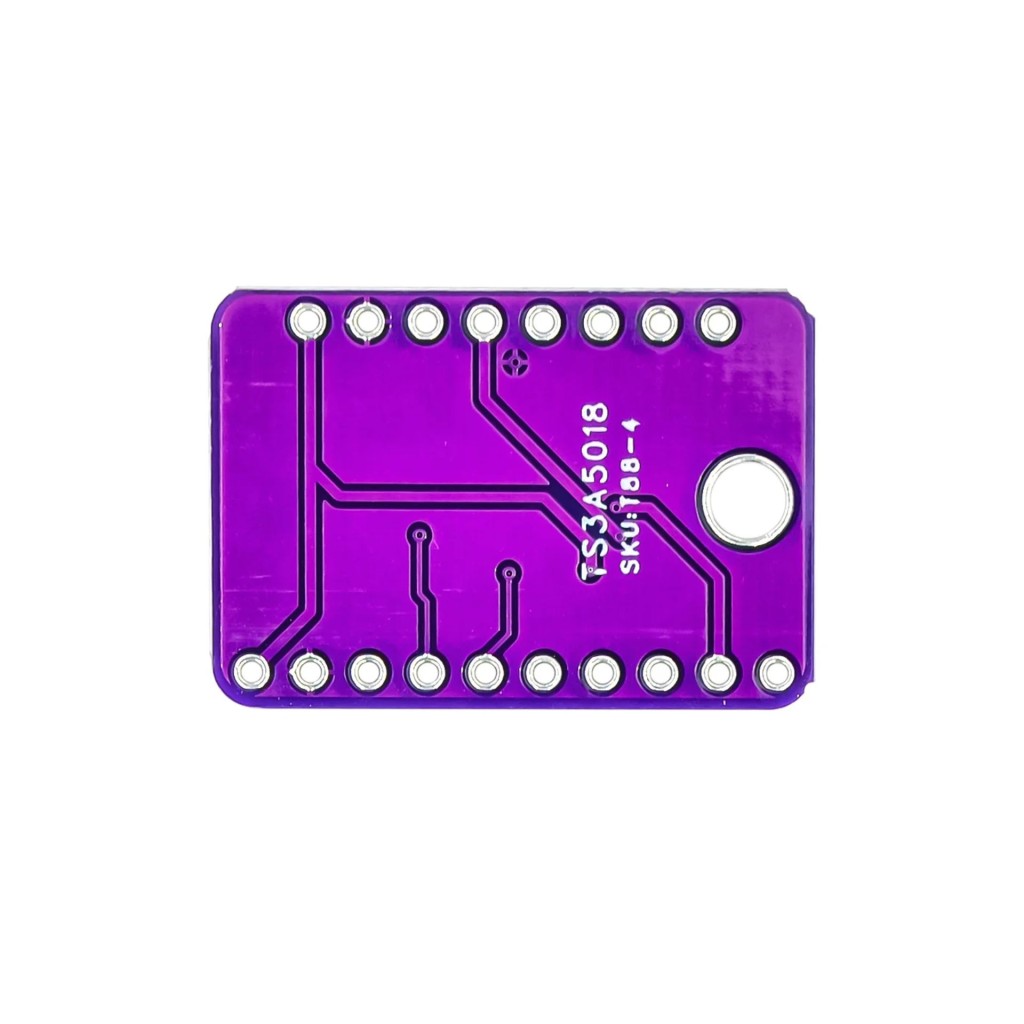

Коротко о TS3A5018
Модуль TS3A5018 коммутирует одновременно четыре аналоговые или цифровые сигнальные линии между двумя группами контактов. Все четыре двунаправленных SPDT-канала переключаются одновременно общим входом IN, а общий вход EN с активным низким уровнем позволяет отключить все каналы.
Ключевые характеристики
- Микросхема
- TS3A5018
- Конфигурация
- 4 канала, 2:1 SPDT
- Управление
- общие входы IN и EN для всех каналов
- Направление сигнала
- двунаправленное
- Питание
- 1,65–3,6 В
- Диапазон сигнала
- от 0 В до V+
- Сопротивление включённого канала при V+ = 3,0 В
- типично около 7 Ом; до 12 Ом во всём температурном диапазоне
- Сопротивление включённого канала при V+ = 2,3 В
- типично около 12 Ом; до 22 Ом во всём температурном диапазоне
- Предельный ток включённого канала
- ±64 мА, абсолютный максимум, не рекомендуемый рабочий ток
Подробное описание и особенности
Как работают четыре канала
Каждый канал имеет общий контакт COM и два коммутируемых контакта NC и NO. Вход IN одновременно переводит все четыре канала между путями COM–NC и COM–NO. Это позволяет одним логическим сигналом синхронно переключать четыре связанные линии, например несколько сигнальных проводников одного тракта.
Вход EN является общим для всего переключателя. При низком уровне на EN каналы работают в соответствии с состоянием IN, а при высоком уровне все пути отключаются.[1]
Какие сигналы можно коммутировать
TS3A5018 пропускает аналоговые и цифровые сигналы в обоих направлениях. Напряжение сигнала должно быть не ниже GND и не выше V+. Сопротивление включённого ключа добавляется последовательно в сигнальный тракт, поэтому его необходимо учитывать для низкоомных источников, нагрузок и точных измерений.
Микросхема предназначена для маршрутизации сигнальных линий, в частности в аудио- и видеотрактах, коммуникационных схемах, оборудовании с батарейным питанием и схемах выборки и хранения.[1]
Подойдёт / не подойдёт
Подойдёт
- для синхронного переключения четырёх аналоговых или цифровых линий между двумя трактами;
- для выбора основного или резервного сигнального пути;
- для маршрутизации низкоуровневых сигналов в пределах 0…V+;
- для управления от логики, совместимой с уровнями TS3A5018.
Не подойдёт
- когда каждый из четырёх каналов необходимо переключать отдельным управляющим сигналом;
- для сигналов ниже GND или выше напряжения V+;
- в качестве силового ключа для двигателей, реле, нагревателей или линий питания;
- для схем, где последовательное сопротивление до 12 или 22 Ом неприемлемо.
Если вместо синхронного переключения четырёх линий нужно выбирать один из 16 сигналов, рассмотрите 16-канальный мультиплексор CD74HC4067.
Примеры применения
Синхронный выбор сигнального тракта
Четыре связанные линии можно одновременно переключать между основным и резервным узлом одним сигналом IN.
Маршрутизация аудио
Модуль можно использовать для переключения нескольких аудиолиний, если их напряжение остаётся в пределах 0…V+ и допустимо дополнительное сопротивление ключа.
Тестовый стенд
Общий EN позволяет отключить все четыре сигнальных пути, а IN — синхронно переключить их между двумя точками схемы.

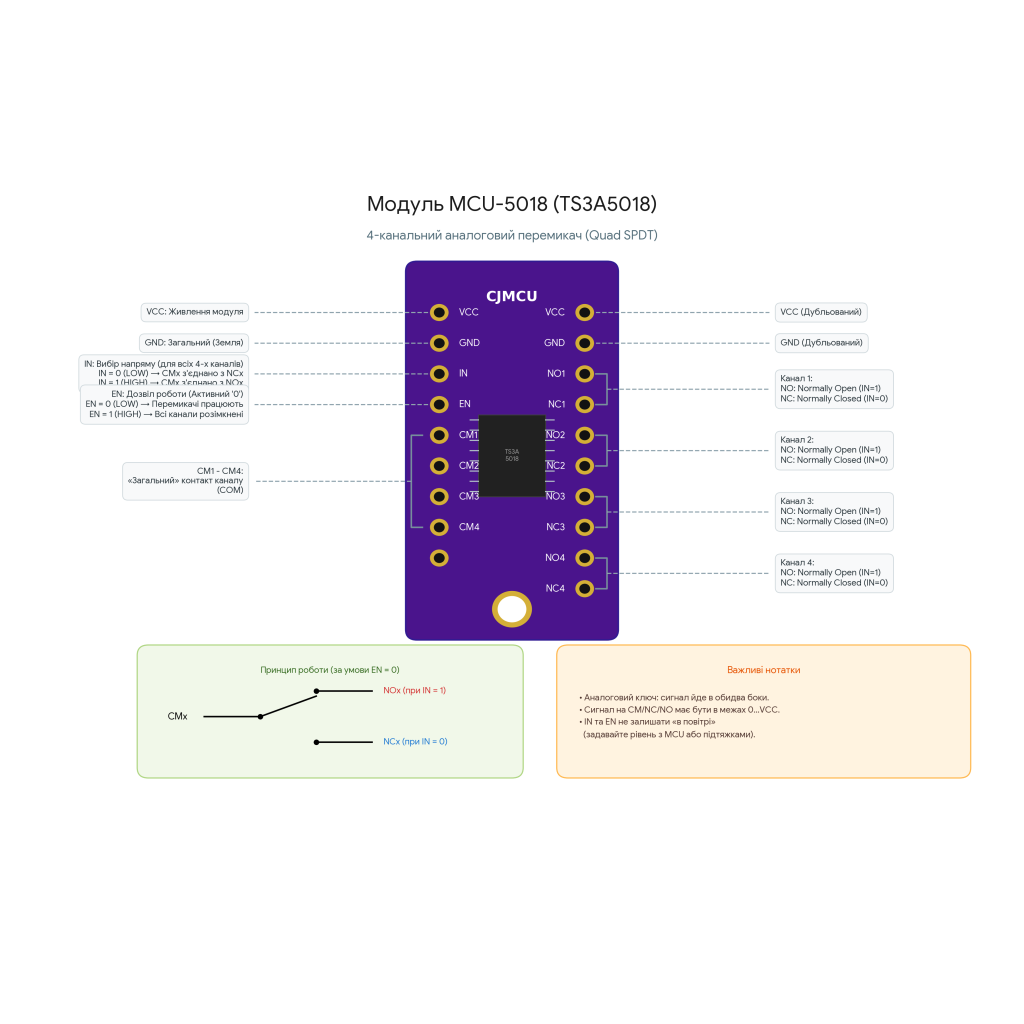

Подключение
Подключите питание
Соедините V+ с источником 1,65–3,6 В, а GND — с общей землёй источника сигнала и контроллера.
Подключите сигнальные контакты

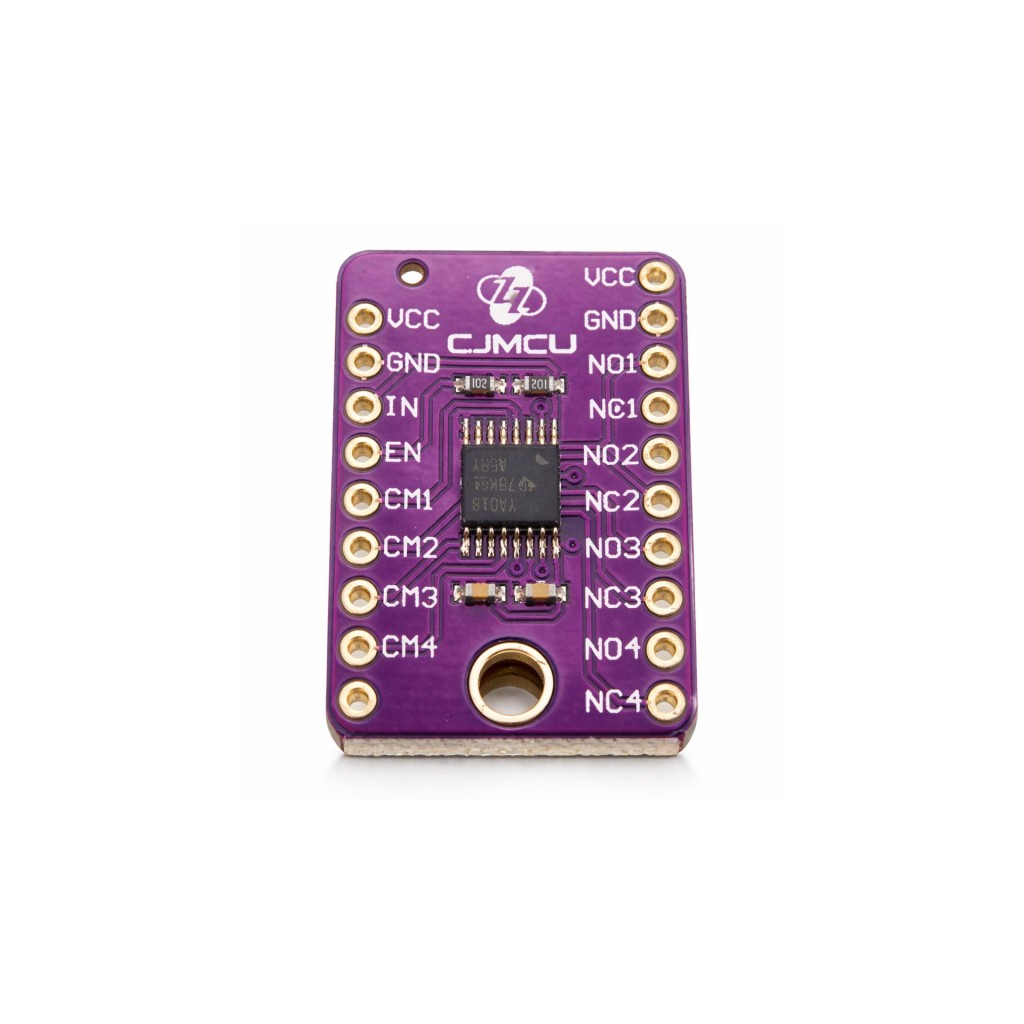

Для каждого нужного канала подключите COM, NC и NO в соответствии с требуемыми сигнальными путями. Перед монтажом сверьте обозначения контактов на плате.
Настройте EN
Подайте низкий логический уровень для работы переключателя. Высокий уровень отключает все четыре канала.
Управляйте входом IN
Изменяйте состояние IN для одновременного выбора путей NC или NO во всех четырёх каналах.
Проверьте уровни сигналов
Перед подачей рабочего сигнала убедитесь, что его минимальное и максимальное напряжение остаются между GND и V+.
Ограничения и безопасность
Не превышайте пределы сигнального напряжения
На контакты COM, NC и NO подавайте только сигналы в диапазоне от 0 В до V+. Выход за эти пределы может привести к некорректной работе или повреждению микросхемы.
Это не силовой переключатель
Значение ±64 мА является абсолютным максимумом тока через включённый канал, а не рекомендуемым рабочим режимом. Не используйте модуль для непосредственной коммутации силовых нагрузок.
Учитывайте сопротивление ключа
Сопротивление канала зависит от напряжения питания, сигнала, тока и температуры. Для низкоомной нагрузки или точного измерения проверьте допустимое падение напряжения и погрешность в своей схеме.
Каналы не имеют отдельного выбора
Один вход IN переключает все четыре канала одновременно. Для независимого управления каждой линией нужен другой коммутатор или несколько отдельных ключей.
FAQ
Можно ли переключать каналы отдельно?
Нет. Вход IN является общим и одновременно переключает все четыре SPDT-канала; EN также действует на все каналы.
Можно ли коммутировать двуполярный аудиосигнал?
Непосредственно — нет, если сигнал опускается ниже GND. Перед ключом сигнал необходимо сместить в допустимый диапазон 0…V+ или выбрать переключатель, рассчитанный на нужные уровни.
Можно ли питать модуль от 5 В?
Нет. Рабочий диапазон питания TS3A5018 составляет 1,65–3,6 В; 5 В выходит за рекомендуемые условия работы.
Что означает характеристика 10 Ом?
Это обобщённое обозначение сопротивления включённого канала, а не постоянное значение при любых условиях. Например, при V+ = 3,0 В типичное сопротивление составляет около 7 Ом, а предельное значение во всём температурном диапазоне — около 12 Ом.
Документы и источники
- Texas Instruments — TS3A5018 10-Ω Quad SPDT Analog Switch, Rev. H: электрические пределы, функции контактов, логика IN/EN и области применения.
