Модуль температуры влажности и барометрического давления AHT20+BMP280

Name: Модуль температуры влажности и барометрического давления AHT20+BMP280
Brand: Китай
Price: 72.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 1694

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Модуль температуры влажности и барометрического давления AHT20+BMP280

Есть в наличии

Код товара: 1694

72.00 грн

Нашли дешевле?

Версия *

Фиолетовая (шаг 2.54)

Черная (шаг 2.00)

-Рабочее напряжение-:3.3 В

-Входное напряжение-:2.5 - 5 В

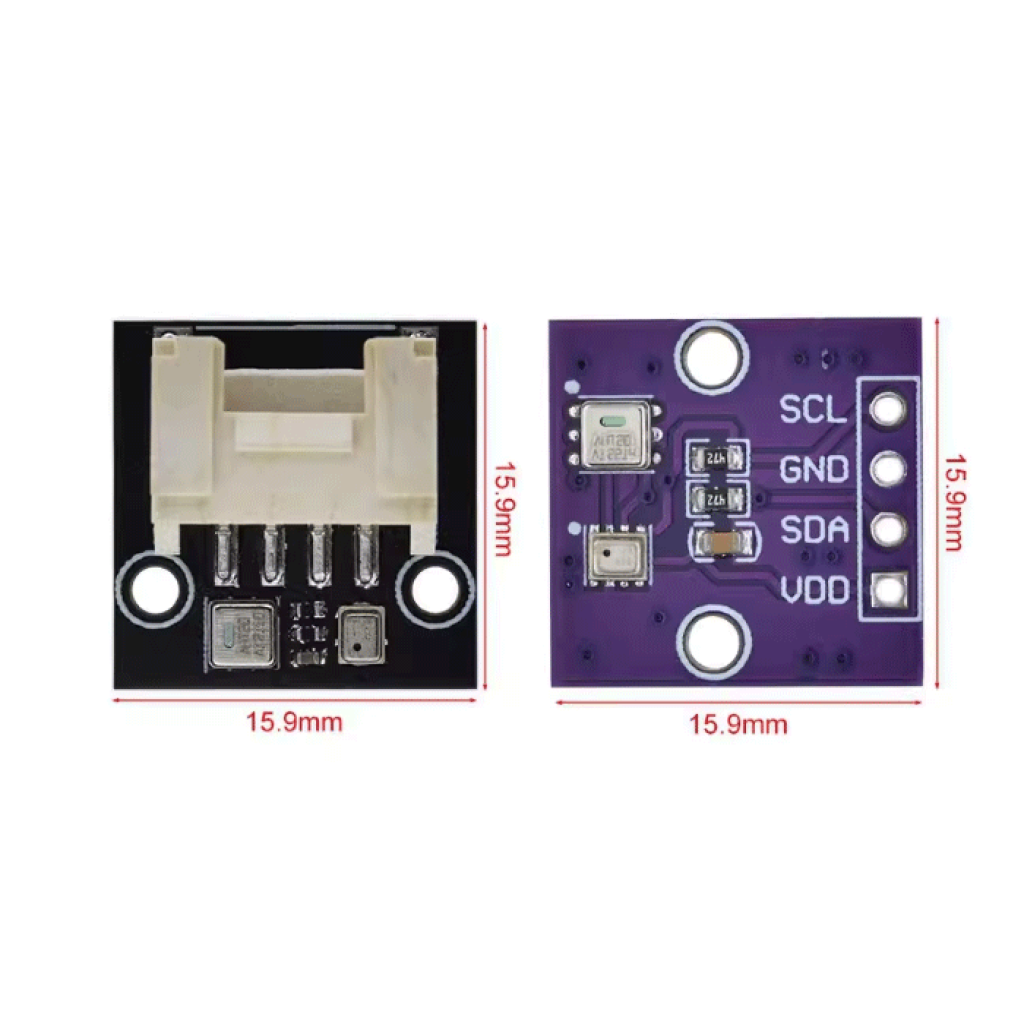

-Размеры-:16 х 16 мм

-Тип датчика-:AHT20 и BMP280

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль температуры влажности и барометрического давления AHT20+BMP280

Код товара: 1694

72.00 грн

Описание

🌡️ Комбинированный модуль AHT20 + BMP280

Профессиональный датчик температуры, влажности и атмосферного давления для метеостанций и IoT-проектов

Общее описание

Модуль AHT20 + BMP280 – это инновационное решение для точного мониторинга метеорологических параметров, которое объединяет два высокоточных датчика на одной компактной плате. Датчик AHT20 обеспечивает прецизионное измерение температуры и относительной влажности воздуха, в то время как BMP280 отвечает за мониторинг атмосферного давления. Этот модуль создан как экономически выгодная альтернатива интегрированным решениям, сохраняя при этом высокую точность и надежность измерений. Идеально подходит для создания домашних метеостанций, систем умного дома, IoT-устройств с передачей данных в облако, а также для учебных и исследовательских проектов в области электроники и метеорологии. Минималистичная конструкция платы с подтягивающими резисторами для I2C и фильтрующим конденсатором обеспечивает стабильную работу в различных условиях эксплуатации.

✅ Технические преимущества:

• Два датчика в одном модуле – комбинация AHT20 и BMP280 позволяет одновременно измерять три ключевых метеорологических параметра: температуру, относительную влажность воздуха и атмосферное давление, что делает модуль универсальным инструментом для метеомониторинга
• Экономическая целесообразность – модуль предлагает оптимальное соотношение цены и функциональности, являясь бюджетной альтернативой интегрированным решениям без потери точности измерений
• Цифровой интерфейс I2C – модуль использует стандартный протокол I2C с уникальными адресами для каждого датчика (0x38 для AHT20 и 0x77 для BMP280), что упрощает интеграцию и позволяет подключать несколько устройств к одной шине
• Высокая точность датчика AHT20 – используется тот же кристалл, что и в модели AHT25, обеспечивая профессиональную точность измерения температуры и влажности для самых требовательных применений
• Минималистичная конструкция – плата содержит только самые необходимые компоненты: датчики, подтягивающие резисторы для стабильной работы I2C и фильтрующий конденсатор для снижения электрических помех
• Поддержка популярных библиотек – полная совместимость с библиотеками от DFRobot и Adafruit, что значительно упрощает программирование и сокращает время разработки проектов
• Компактные размеры и варианты подключения – модуль доступен в версиях со стандартной гребенкой (шаг 2.54 мм) или с разъемом JST для удобного подключения через шлейф, что обеспечивает гибкость монтажа в различных корпусах

🔧 Идеальное решение для:

Домашние метеостанции

Системы умного дома

IoT-проекты с ESP8266/ESP32

Мониторинг окружающей среды

Учебные проекты с Arduino

Народный мониторинг погоды

Системы контроля климата

Дата-центры и серверные

💡 Широкие возможности применения:

Создание полноценных домашних метеостанций – модуль позволяет собирать все необходимые данные для анализа погодных условий в вашем регионе. Вы можете отслеживать изменения температуры, влажности и давления в реальном времени, прогнозировать погоду на основе динамики давления, хранить исторические данные для анализа сезонных изменений и создавать графики для визуализации метеорологических трендов.
Интеграция в системы IoT с передачей данных в облако – идеальная совместимость с ESP8266 и ESP32 делает модуль отличным выбором для проектов Интернета вещей. Датчик можно легко интегрировать в платформы народного мониторинга погоды, отправлять данные на сервисы типа ThingSpeak или Blynk, создавать распределенные сети сенсоров для масштабного мониторинга и получать уведомления на смартфон при достижении критических значений параметров.
Автоматизация систем вентиляции и климат-контроля – используя данные о температуре и влажности, можно построить интеллектуальную систему управления микроклиматом помещения. Модуль помогает автоматически включать и выключать вентиляцию при повышении влажности, регулировать работу кондиционера на основе температурных данных, предотвращать образование конденсата и плесени в помещениях со сложными условиями.
Мониторинг условий хранения чувствительного оборудования – идеально подходит для контроля параметров окружающей среды в серверных комнатах, дата-центрах, лабораториях и хранилищах. Отслеживание температуры и влажности помогает предотвратить перегрев оборудования, повреждение компонентов от чрезмерной влажности и обеспечивает оптимальные условия для долгосрочного хранения электроники.
Учебные и исследовательские проекты – модуль является отличным инструментом для изучения основ электроники, программирования микроконтроллеров и работы с цифровыми датчиками. Студенты и радиолюбители могут использовать его для изучения протокола I2C, экспериментов с различными алгоритмами обработки данных, создания проектов для научных выставок и соревнований по робототехнике.

📦 Детальные технические характеристики:

Интерфейс подключения: I2C (TWI)
I2C адреса:
- AHT20: 0x38
- BMP280: 0x77 (может изменяться в зависимости от производителя)
Напряжение питания модуля: 3.3В (рекомендуемое)
Напряжение питания BMP280: типичное 1.8В, максимальное 3.6В
Логические уровни: 3.3В (не совместимы с 5В без конвертера уровней)
Измеряемые параметры:
- Температура (AHT20 и BMP280): от -40℃ до +85℃, точность ±0.3℃
- Относительная влажность воздуха (AHT20): от 0% до 100%, точность ±2%
- Атмосферное давление (BMP280): от 300hPa до 1100hPa, точность ±1hPa
Единицы измерения давления: Паскали (Pa), конвертация в мм рт. ст. через деление на 133.3224
Датчик AHT20: использует кристалл идентичный AHT25
Дополнительные компоненты на плате:
- Подтягивающие (pull-up) резисторы для шины I2C
- Фильтрующий конденсатор

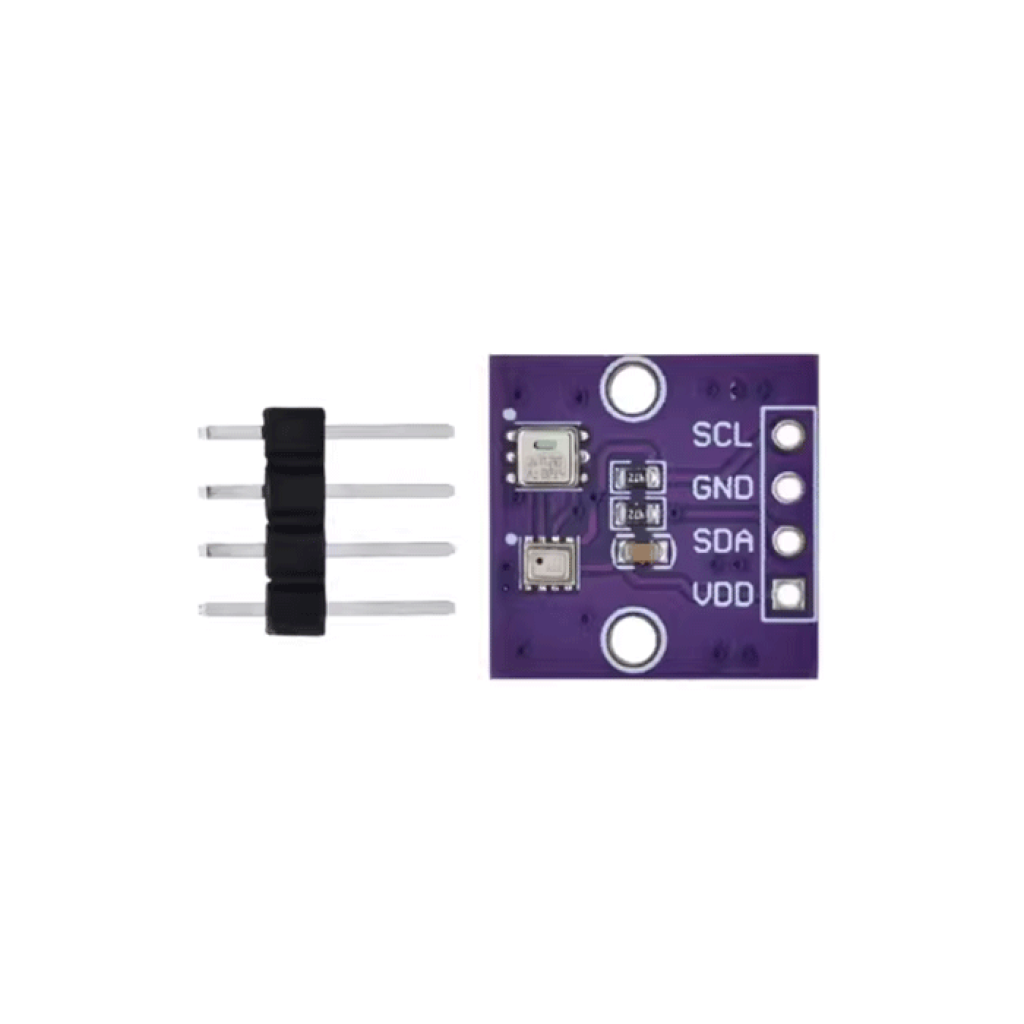

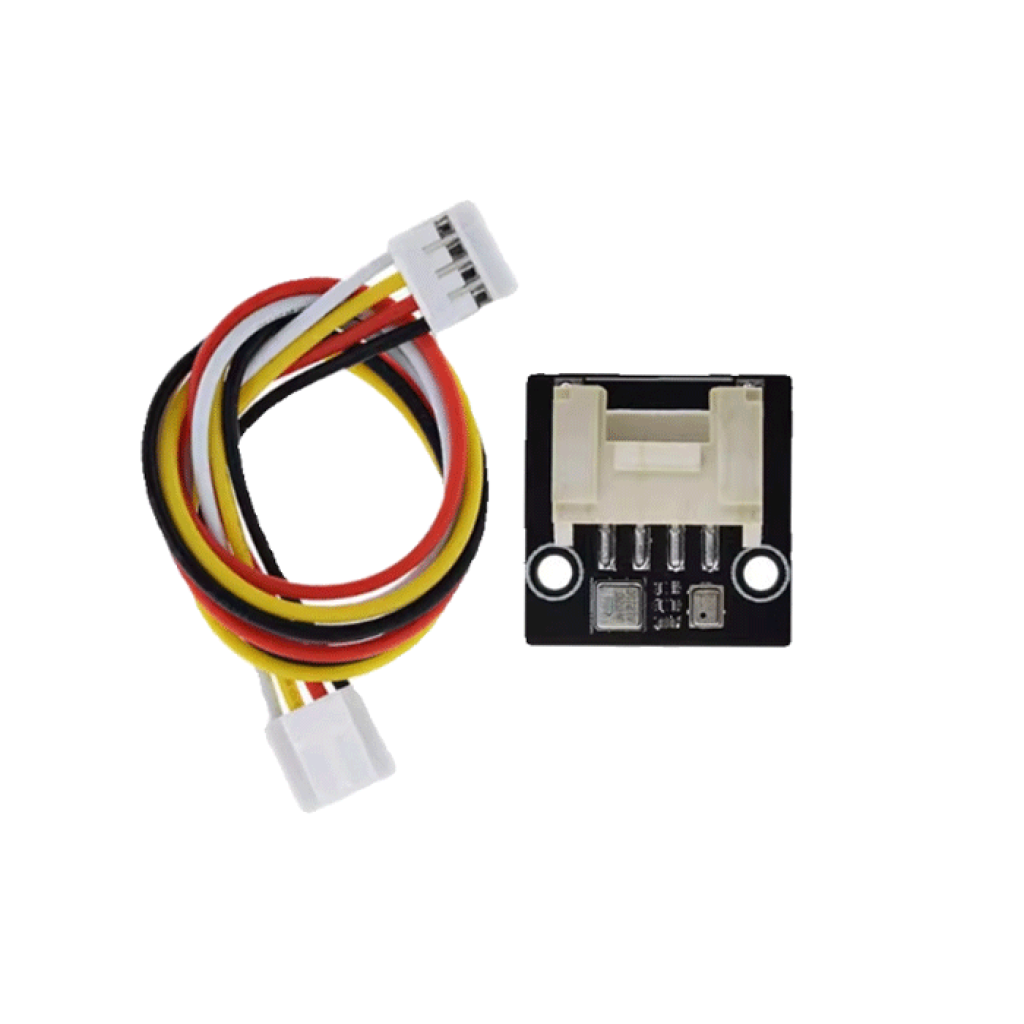

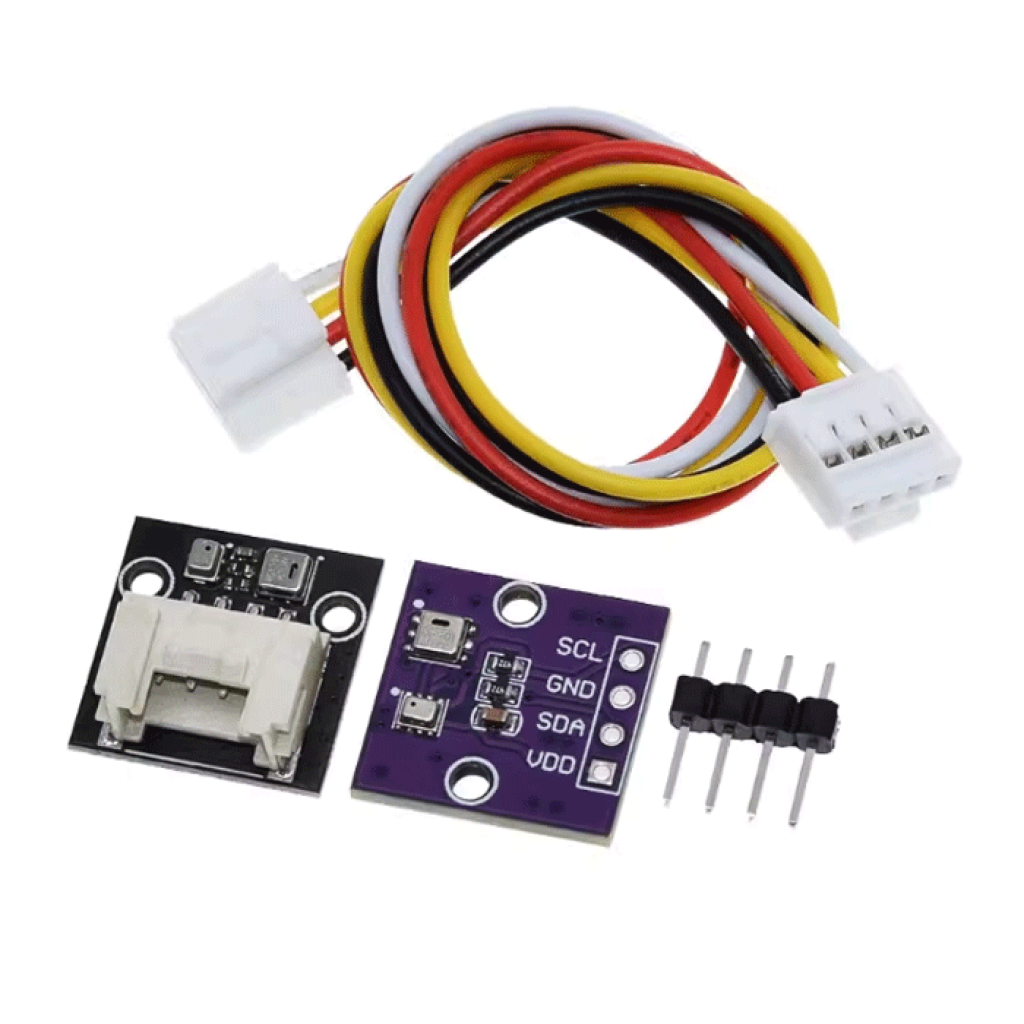

Варианты разъемов: Стандартная гребенка (шаг 2.54 мм) - фиолетовая версия. Разъем JST GH (шаг 2.00 мм) - черная версия
Совместимые библиотеки: DFRobot_AHT20, Adafruit_BMP280
Совместимые платформы:
- Прямое подключение: ESP8266, ESP32, Arduino Due, STM32 (3.3В)
- Через конвертер уровней: Arduino Uno, Nano, Mega (5В)
Конструкция: минималистичная плата без встроенного стабилизатора напряжения

⚠️ Важные аспекты использования:

Критически важно: защита от 5В – датчик BMP280 на модуле является низковольтным компонентом с максимальным допустимым напряжением 3.6В. Прямое подключение к 5-вольтовым платам типа Arduino Uno или Nano приведет к необратимому повреждению датчика давления. Обязательно используйте двунаправленный конвертер логических уровней при работе с 5В контроллерами, или отдавайте предпочтение 3.3В платформам.
Правильная конфигурация питания – при использовании с Arduino Uno/Nano подключайте модуль к выходу 3.3В, а не 5В. Низкая сторона конвертера уровней также должна питаться от 3.3В. Убедитесь, что ваша плата обеспечивает достаточный ток на выходе 3.3В (некоторые старые платы имеют ограничения). Для надежности можно использовать отдельный стабилизатор 3.3В.
Конвертация данных атмосферного давления – датчик BMP280 возвращает значение давления в Паскалях (Pa), что может быть неудобно для повседневного использования. Для получения значения в привычных миллиметрах ртутного столба (мм рт. ст.) необходимо разделить полученное значение на константу 133.3224. Это позволит сравнивать показания с другими метеоисточниками и прогнозировать погоду по классическим методикам.
Особенности I2C адресации – модуль использует две отдельные I2C адреса (0x38 для AHT20 и 0x77 для BMP280), поэтому в коде нужно инициализировать оба датчика отдельно. Обратите внимание, что некоторые производители могут изменять адрес BMP280, поэтому при возникновении проблем с подключением попробуйте просканировать шину I2C специальным скетчем для выявления реальных адресов.
Рекомендации по размещению модуля – для точных измерений размещайте датчик подальше от источников тепла (процессора, стабилизаторов напряжения, силовых компонентов). Избегайте прямого попадания солнечных лучей на модуль. Для измерения внешней температуры и влажности используйте защитный корпус с вентиляционными отверстиями. При мониторинге помещений обеспечьте свободную циркуляцию воздуха вокруг датчика.
Калибровка и точность измерений – для максимальной точности желательно провести калибровку датчиков, сравнив их показания с проверенными метеоприборами. Учитывайте, что датчику нужен время на стабилизацию после включения (обычно 2-3 секунды). При резких изменениях температуры показания могут отличаться между AHT20 и BMP280 из-за разной скорости тепловой реакции кристаллов.

Модуль AHT20 + BMP280 – это оптимальное сочетание доступности, функциональности и точности для ваших метеорологических и IoT-проектов. Получите возможность создавать профессиональные системы мониторинга окружающей среды по разумной цене. Начните свой проект умного дома или домашней метеостанции уже сегодня!
