OpenLog Модуль MicroSD для Arduino

OpenLog – универсальный логгер данных

OpenLog – это модуль для записи серийных данных на карту памяти через универсальный последовательный порт UART. Этот прибор работает аналогично "черному ящику", записывая данные с главного устройства на последовательный порт и сохраняя их в виде текстовых файлов на карте памяти. OpenLog особенно полезен в проектах с использованием плат управления полетами с прошивкой Cleanflight, где он позволяет записывать важные данные полета на карту памяти и анализировать их с помощью программного обеспечения Blackbox flight data recorder..

Ключевые особенности:

• Входное напряжение: 3.3В - 12В (рекомендуется 3.3В - 5В)
• Поддерживаемые форматы карт памяти: FAT32, объем до 64ГБ
• Интерфейс: UART
• Настройка скорости передачи данных: от 300 до 1000000 бит/с
• Загрузчик по умолчанию: Pro Mini Atmega328P 5V 16MHz
• Три режима работы: Новый, Добавление, Команды
• Светодиодные индикаторы: два светодиода для индикации состояния работы
• Потребление тока: 2 мА в режиме ожидания, до 6 мА при максимальной скорости записи

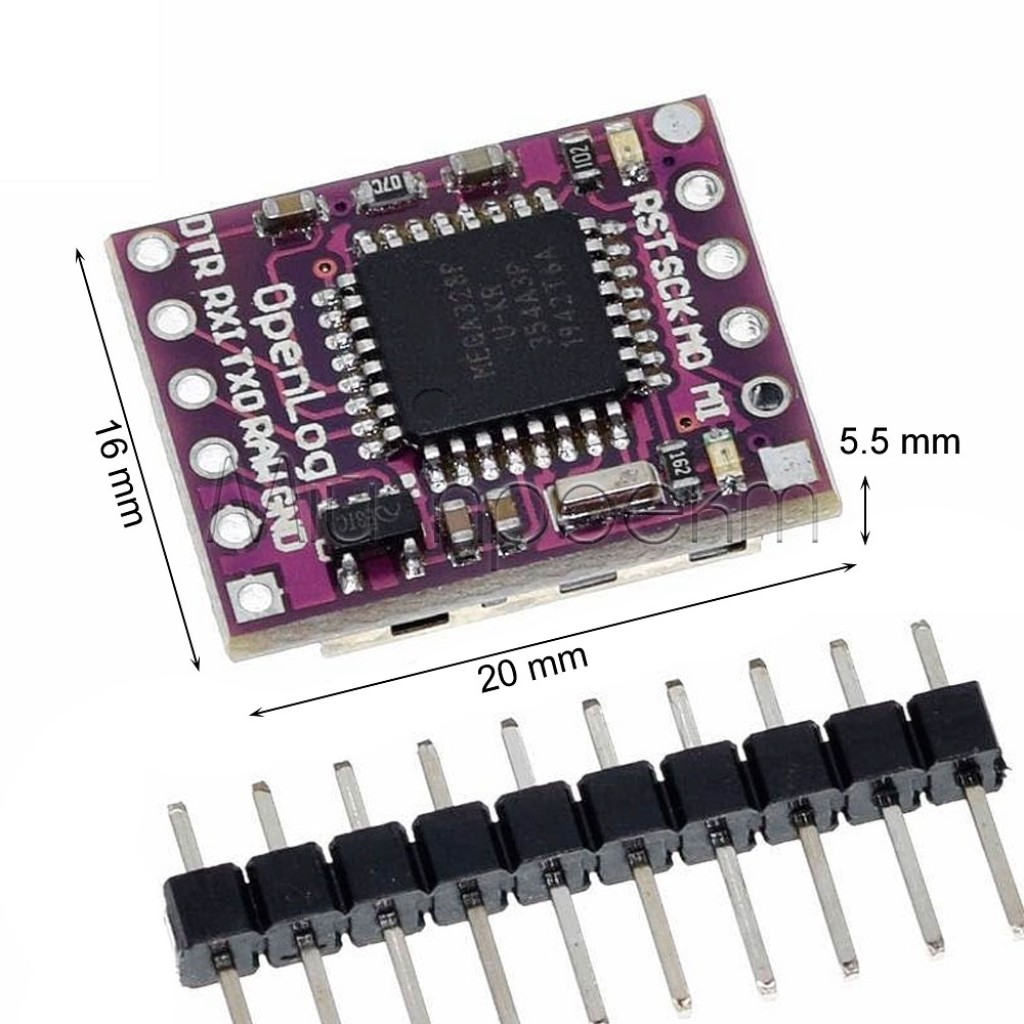

• Размеры: компактный и легко интегрируется в различные проекты

Технические характеристики:

1. Поддержка сохранения данных на карты памяти формата FAT16/FAT32 объемом до 32ГБ.
2. Простой командный интерфейс для настройки.
3. Возможность изменять настройки через файл config.txt на карте памяти, включая скорость передачи данных, без необходимости специальных инструментов.
4. Минимальное подключение для работы: VCC, GND, RX.
5. Два светодиода для индикации состояния работы.

Инструкции по использованию:

Подключите OpenLog к источнику питания (3.3В - 5В). Вставьте карту памяти, отформатированную в FAT32, объемом до 64ГБ. После первого включения на карте памяти будет автоматически создан файл config.txt, где можно настроить скорость передачи данных и другие параметры. Убедитесь, что скорость передачи данных на главном устройстве соответствует настройкам в config.txt.

ВНИМАНИЕ: При первом подключении карты памяти убедитесь, что она отформатирована в FAT32. Если файл config.txt отсутствует, он будет автоматически создан при первом включении.
