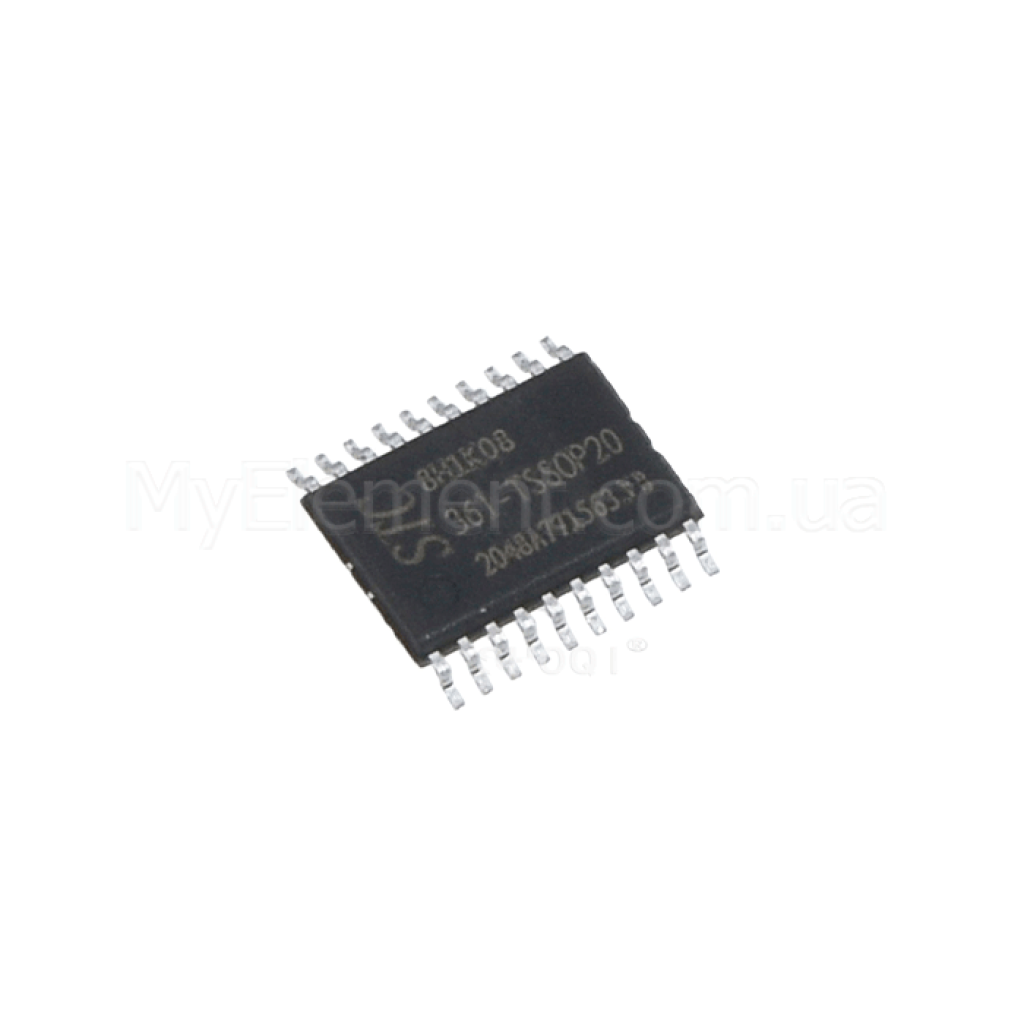

Микросхема STC8H1K08-36I корпус TSSOP20

Страна-производитель: Китай Код товара: 5463
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема STC8H1K08-36I корпус TSSOP20
Есть в наличии
Код товара: 5463
30.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Количество контактов:20
Способ монтажа:SMD
Тип корпуса:TSSOP20
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема STC8H1K08-36I корпус TSSOP20
Код товара: 5463
30.00 грн
Описание

STC8H1K08-36I TSSOP20

8-битный высокоскоростной микроконтроллер с ядром 8051 (1T) в корпусе TSSOP-20. Ориентирован на универсальные встроенные приложения с интерфейсами UART/SPI/I2C, ШИМ и 10-битным АЦП.

Основные преимущества

Широкий диапазон питания

Работает от 1.9–5.5 В, что упрощает питание от батарей и 5-вольтовых систем.

Точный внутренний генератор

Встроенный высокоточный RC‑осциллятор 4–36 МГц (тип. ±0.3% с контролируемым температурным дрейфом) позволяет обойтись без кварца.

Богатая периферия

2 × UART, SPI, I2C, 3 × 16‑бит таймеры, до 8 каналов ШИМ с мёртвым временем — для управления двигателями и питанием.

Быстрый 10‑битный АЦП

До 9 каналов со скоростью преобразования до 500 кзс для сенсорных измерений.

Ключевые характеристики

Архитектура:Совместима с 8051, ядро 1T
Тактовая частота (IRC):4–36 МГц (внутренний RC)
Напряжение питания:1.9–5.5 В
Память Flash:8 КБ
Внутренняя SRAM:≈1.2 КБ
UART:2 независимых последовательных порта
SPI / I2C:Поддерживаются режимы Master/Slave
Таймеры:3 × 16‑бит (T0, T1, T2)
ШИМ:До 8 каналов, взаимодополняющие, с мёртвым временем
АЦП:10‑бит, до 9 каналов, до 500 кзс
GPIO:До 17 линий ввода/вывода
Диапазон температур:−40…+85 °C
Корпус:TSSOP-20
Программирование:ISP, защита кода, шифрованная загрузка

Детальные технические параметры

  • Внутренний высокоточный RC‑генератор: типовая погрешность ±0.3%; температурный дрейф около −1.35%…+1.30% (−40…+85 °C).
  • Режимы пробуждения из «стопа» по прерываниям (INT0…INT4, таймеры, UART, I2C, компаратор, LVD, таймер пробуждения и т. п.).
  • АЦП: каналы 0–1 и 8–14 как входные; канал 15 для внутреннего опорного напряжения.
  • ШИМ: 8 расширенных каналов с поддержкой мёртвого времени и внешней защитой от ошибки.
  • Память данных: конфигурируемый объём EEPROM; постраничное стирание 512 байт; ресурс перезаписи свыше 100 тыс. циклов.
  • Защита: сторожевой таймер (WDT), детектор пониженного напряжения (LVD), внутренний надёжный сброс.
  • Режимы GPIO: квазидвухнаправленный, push‑pull, открытый сток, высокий импеданс; индивидуальные подтягивающие резисторы ~4 кОм.
  • Интерфейсы UART1/2 с максимальной частотой тактирования до Fosc/4 для высоких бод‑рейтов.
Примечание: параметры основаны на документации STC Micro для STC8H1K08-36I-TSSOP20. Источник: STC Micro Datasheet (PDF).

Основные области применения

  • Общие встроенные системы с коммуникациями UART/SPI/I2C.
  • Управление двигателями, питанием и светодиодами благодаря 8‑канальному ШИМ.
  • Сенсорные измерения и опрос датчиков через 10‑битный АЦП.
  • Автоматизация и интерфейсные шлюзы с низким энергопотреблением.

Совместимые обозначения и альтернативы

Возможна альтернатива с большим объёмом Flash в той же серии — STC8H1K17‑36I (наличие в TSSOP‑20 уточняйте по документации). Также существует вариант STC8H1K08T‑36I‑TSSOP20 с дополнительными возможностями (например, сенсорные кнопки и 12‑битный АЦП); проверяйте совместимость выводов перед заменой.

Вопросы-ответы (FAQ)

Обязательно ли ставить внешний кварц?

Нет. МК имеет точный внутренний RC‑генератор 4–36 МГц; при необходимости повышенной стабильности/EMI можно использовать внешнее тактирование.

Сколько аппаратных UART доступно?

Два независимых UART (UART1 и UART2) с высокими бод‑рейтовыми режимами (до Fosc/4).

Поддерживает ли питание 5 В?

Да, рабочий диапазон напряжения 1.9–5.5 В.

Характеристики
Основные
Количество контактов
20
Способ монтажа
SMD
Тип корпуса
TSSOP20
