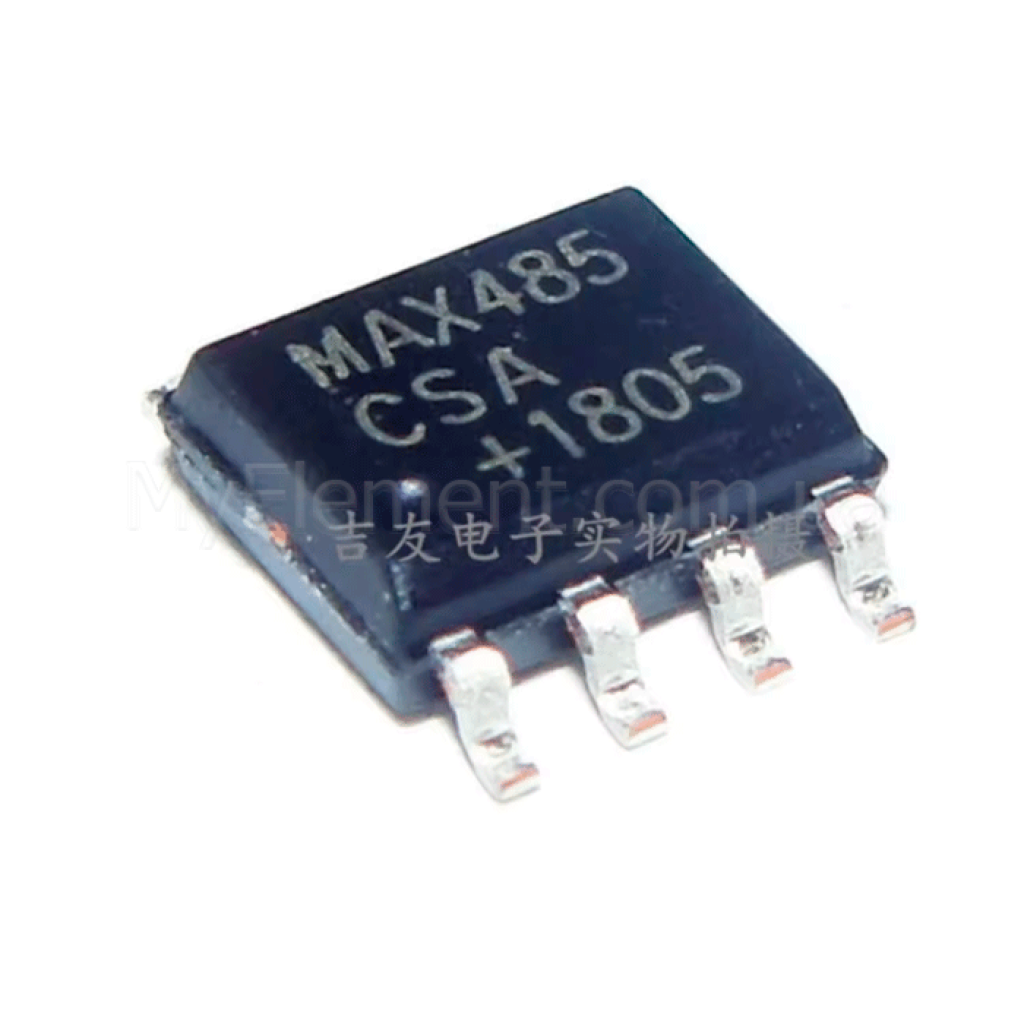

Микросхема MAX485CSA MAX485 MAX485 MAX485ESA RS485 SMD корпус SOP8

Name: Микросхема MAX485CSA MAX485 MAX485 MAX485ESA RS485 SMD корпус SOP8
Brand: Мій Проект
SKU: 5549
Price: 24.00 UAH
Availability: InStock

Страна-производитель: Китай Код товара: 5549

Все о товаре

Описание

Характеристики

Отзывы 0

Вопросы0

Микросхема MAX485CSA MAX485 MAX485 MAX485ESA RS485 SMD корпус SOP8

Есть в наличии

Код товара: 5549

24.00 грн

Нашли дешевле?

Количество контактов:8

Тип корпуса:SOP-8

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Микросхема MAX485CSA MAX485 MAX485 MAX485ESA RS485 SMD корпус SOP8

Код товара: 5549

24.00 грн

Описание

MAX485CSA / MAX485 / MAX485ESA RS‑485 трансивер SOP‑8

Низкопотребляющий полудуплексный RS‑485/RS‑422 трансивер с питанием 5 В и скоростью передачи до 2.5 Мбит/с, предназначенный для промышленных шин и локальных сетей управления.

Основные преимущества

Высокая скорость

Нелимитированный фронт драйвера обеспечивает передачу до 2.5 Мбит/с для быстрых полудуплексных линий.

Низкое потребление

Типичный ток потребления около 300 µA (без нагрузки), что уменьшает тепловыделение и энергопотребление системы.

Надежность интерфейса

Встроенные ограничения тока драйвера и термозащита, а также fail‑safe приемника (лог. «1» при разомкнутом входе).

Совместимость со стандартами

Работа от одного источника 5 В (±5%) и электрические параметры, совместимые с RS‑485/RS‑422.

Ключевые характеристики

Интерфейс:	RS‑485 / RS‑422, полудуплекс
Питание:	5 В (±5%)
Макс. скорость передачи:	до 2.5 Мбит/с
Ток потребления (без нагрузки):	тип. 300 µA, макс. 500 µA
Количество узлов на шине:	до 32 (unit load)
Входное сопротивление приемника:	12 кΩ (для MAX485)
Дифференциальный порог приемника V_TH:	от −0.2 В до +0.2 В
Уровни выхода приемника:	V_OH ≥ 3.5 В (I_O=−4 мА); V_OL ≤ 0.4 В (I_O=4 мА)
Дифференциальный выход драйвера (с нагрузкой):	V_OD2 ≥ 1.5 В (R=27 Ω, RS‑485) или ≥ 2 В (R=50 Ω, RS‑422)
Защиты:	ограничение тока драйвера и термозащита; fail‑safe приемника
Температурные диапазоны:	MAX485CSA: 0…+70 °C; MAX485ESA: −40…+85 °C
Корпус:	SOP‑8 (8 SO, узкий)
Количество выводов:	8

Детальные технические параметры

Дифференциальный выход без нагрузки V_OD1: тип. 5 В.
Уровень общего режима драйвера V_OC: тип. 3 В; |ΔV_OD| и |ΔV_OC| между комплементарными состояниями ≤ 0.2 В.
Коммутационные параметры (MAX485, V_CC=5 В): задержка «вход драйвера → выход» t_PLH/PHL тип. 30 нс; время нарастания/спада t_R/F тип. 15 нс.
Типичные времена включения/выключения драйвера и приемника: 40…70 нс (см. таблицы Switching Characteristics).
Ток короткого замыкания драйвера: 35…250 мА; ток короткого замыкания приемника: 7…95 мА.
Абсолютные макс.: V_CC до 12 В; вход/выход A,B: −8…+12.5 В; управляющие входы (RE, DE, DI): −0.5…(V_CC+0.5) В.
Заказные позиции в корпусе 8 SO: MAX485CSA (коммерческий) и MAX485ESA (промышленный).

Примечание: параметры основаны на документации Maxim Integrated для MAX485. Источник: Maxim Integrated Datasheet (PDF).

Основные области применения

Промышленные локальные сети управления.
Низкопотребляющие трансиверы RS‑485/RS‑422.
Преобразование уровней (level translators).
Системы, чувствительные к ЭМС.

Совместимые обозначения и альтернативы

Версии в том же корпусе 8 SO: MAX485CSA (0…+70 °C) и MAX485ESA (−40…+85 °C). Близкая модификация с ESD‑защитой — MAX485E (см. отдельный даташит).

Вопросы-ответы (FAQ)

Поддерживает ли MAX485 полнодуплекс?

Нет, MAX485 — полудуплексный трансивер. Для полнодуплекса из этой серии используйте MAX490 или MAX491.

Какое напряжение питания и потребление?

Питание 5 В (±5%). Типичный ток без нагрузки для MAX485 — около 300 µA (макс. 500 µA).

Есть ли режим выключения (shutdown)?

Для MAX485 режим shutdown не предусмотрен; он доступен в MAX481/MAX483/MAX487.
