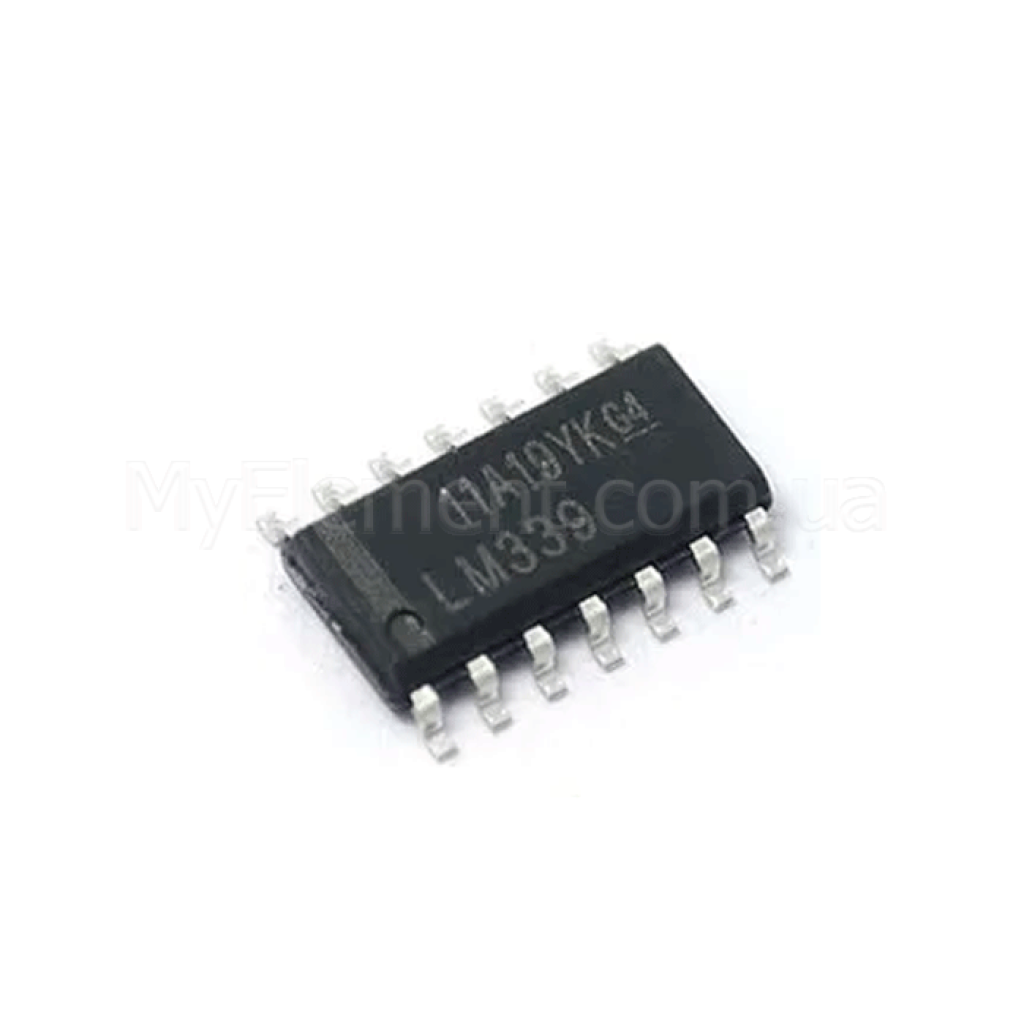

Микросхема LM339 корпус SOP-14

Страна-производитель: Китай Код товара: 5534
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
Микросхема LM339 корпус SOP-14
Есть в наличии
Код товара: 5534
6.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:2 - 36 В
Количество каналов:4
Количество контактов:14
Тип корпуса:SOP-14
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Микросхема LM339 корпус SOP-14
Код товара: 5534
6.00 грн
Описание

LM339 SOP-14

Четырехканальный компаратор напряжения с открытым коллектором в корпусе SOP-14, предназначен для работы от широкого диапазона питания и совместим с логикой TTL/MOS/CMOS.

Основные преимущества

Широкий диапазон питания

Рекомендуемое напряжение питания 2–30 В для стандартной версии LM339, что упрощает интеграцию в различные системы.

Открытый коллектор выхода

Позволяет согласование уровней и реализацию «wired-AND/OR»; требуется внешний подтягивающий резистор.

Входной диапазон включает землю

Вход общего режима охватывает 0 В; верхняя граница типично VCC−1.5 В (до VCC−2 В по всему диапазону температур).

Низкое потребление и быстродействие

Типовой потребляемый ток 0.8 мА (все 4 компаратора при 5 В) и типовая задержка ~1.3 мкс.

Ключевые характеристики

Маркировка:LM339
Корпус:SOP-14
Количество выводов:14
Количество компараторов:4 (независимые каналы)
Тип выхода:Открытый коллектор (NPN, «open-drain»)
Диапазон питания (рек.):2 – 30 В
Диапазон входного напряжения (общий режим):0 … VCC − 1.5 В (тип.), 0 … VCC − 2 В (полный диапазон)
Задержка распространения (тип.):1.3 мкс (шаг 100 мВ, overdrive 5 мВ); 0.3 мкс для TTL-уровня
Выходное насыщение при IOL=4 мА (25°C):150 … 400 мВ
Потребляемый ток (4 компаратора, 5 В):0.8 мА тип., 2 мА макс
Входное напряжение смещения VIO (25°C):тип. 1 мВ, макс 3 мВ
Входной ток смещения IB (25°C):тип. 25 нА, макс 250 нА
Низкоуровневый выходной ток IOL (VOL=1.5 В):6 … 16 мА (тип.)
Макс. выходной ток (абс. макс):20 мА
Рабочая температура (LM339):0 … +70 °C
Тепловое сопротивление RθJA (SOP-14):≈ 96.2 °C/Вт
Габариты корпуса SOP-14 (ном.):10.20 × 5.30 мм

Детальные технические параметры

  • Выходы совместимы с TTL, MOS, CMOS; низкое напряжение насыщения на выходе при IOL≈4 мА.
  • Допускается поднятие одного или обоих входов до уровня VCC без повреждения при условии, что другой вход в допустимом общем режиме.
  • Выход реализован как NPN «pull‑down» транзистор; уровень «1» формируется внешним подтягивающим резистором.
  • Дифференциальное напряжение между входами может достигать питания; типичное усиление 50…200 В/мВ (VCC=15 В, RL≥15 кОм).
  • Семейство включает улучшенную версию LM339B с расширенным VS (до 36 В рекоменд.) и меньшими смещениями.
Примечание: параметры основаны на документации Texas Instruments для LM339. Источник: Texas Instruments Datasheet (PDF).

Основные области применения

  • Промышленная и бытовая автоматика (сигнализация, пороги напряжений).
  • Источники питания: UPS, серверные/телеком PSU, мониторинг напряжений.
  • Приводы и мотор‑контроллеры, портативный электроинструмент.
  • Общее сравнение сигналов, формирование уровней и детектирование порогов.

Совместимые обозначения и альтернативы

Подходящие аналоги того же семейства: LM339B (обновленная совместимая версия), LM339A, LM239, LM2901. Подбирайте соответствующий вариант в корпусе SOP-14 под требования проекта.

Вопросы-ответы (FAQ)

Нужен ли подтягивающий резистор на выходе?

Да. Выход открытого коллектора требует внешнего подтягивающего резистора к нужному логическому уровню.

От какого напряжения питания работает LM339?

Рекомендуемый диапазон для LM339: 2–30 В. Не превышайте абсолютный максимум 36 В.

Каков допустимый диапазон входного напряжения?

Общий режим: от 0 В до VCC−1.5 В (типично) и до VCC−2 В по всему диапазону температур; один или оба входа могут достигать VCC без повреждения.

Характеристики
Основные
Входное напряжение
2 - 36 В
Количество каналов
4
Количество контактов
14
Тип корпуса
SOP-14
