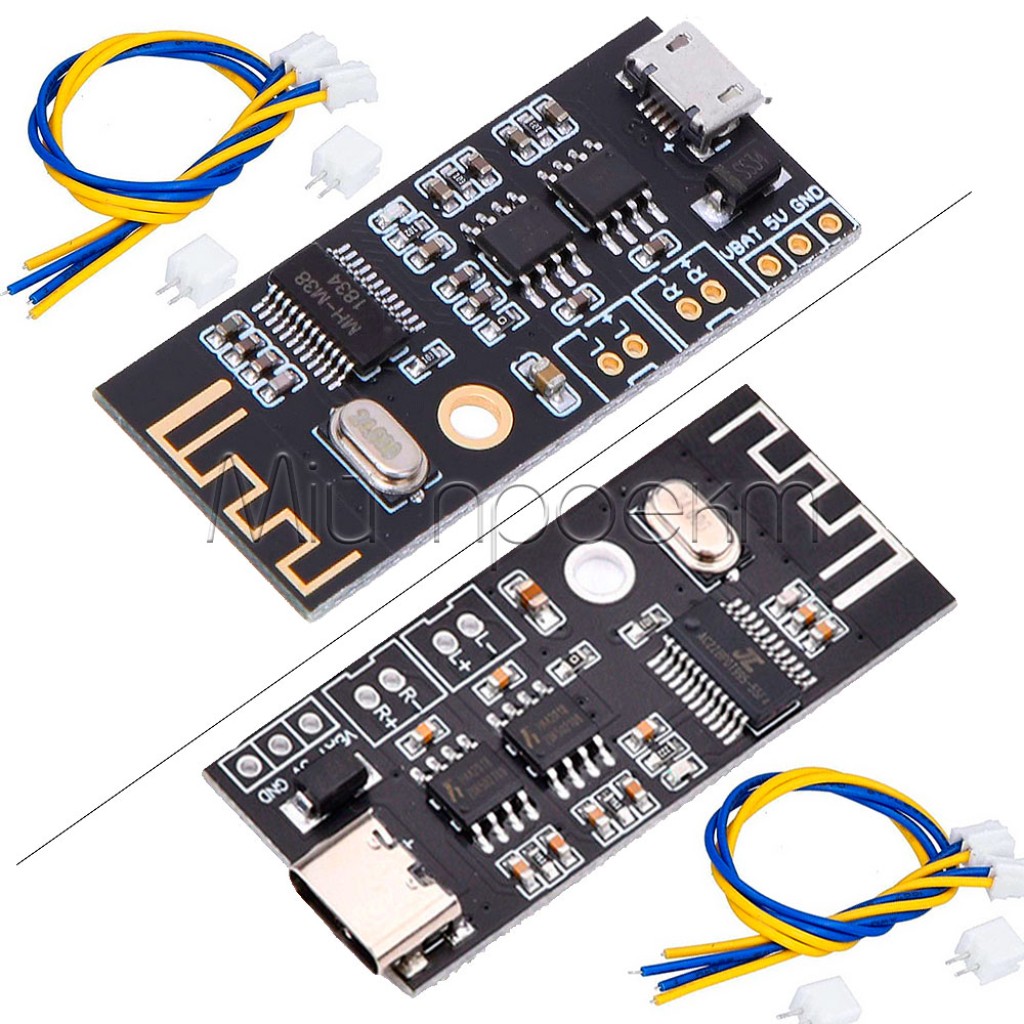

Коротко о MH-M38
MH-M38 — аудиомодуль Bluetooth 4.2 со встроенным двухканальным усилителем для создания компактной стереоколонки или добавления беспроводного воспроизведения в готовый корпус с динамиками.
Ключевые характеристики
- Беспроводной интерфейс
- Bluetooth 4.2
- Усилитель
- стерео, 5 Вт + 5 Вт
- Питание 5 В
- Micro-USB, Type-C или контакты 5V/GND
- Аккумуляторное питание
- 1S Li-ion, 3,7–4,2 В через VBAT/GND[1]
- Рекомендуемые динамики
- два динамика по 4–8 Ом, 3–5 Вт
- Дальность связи
- до 10 м
- Выходы
- левый L+/L− и правый R+/R−
- Разъёмы динамиков
- 2 × JST XH2.00-2P

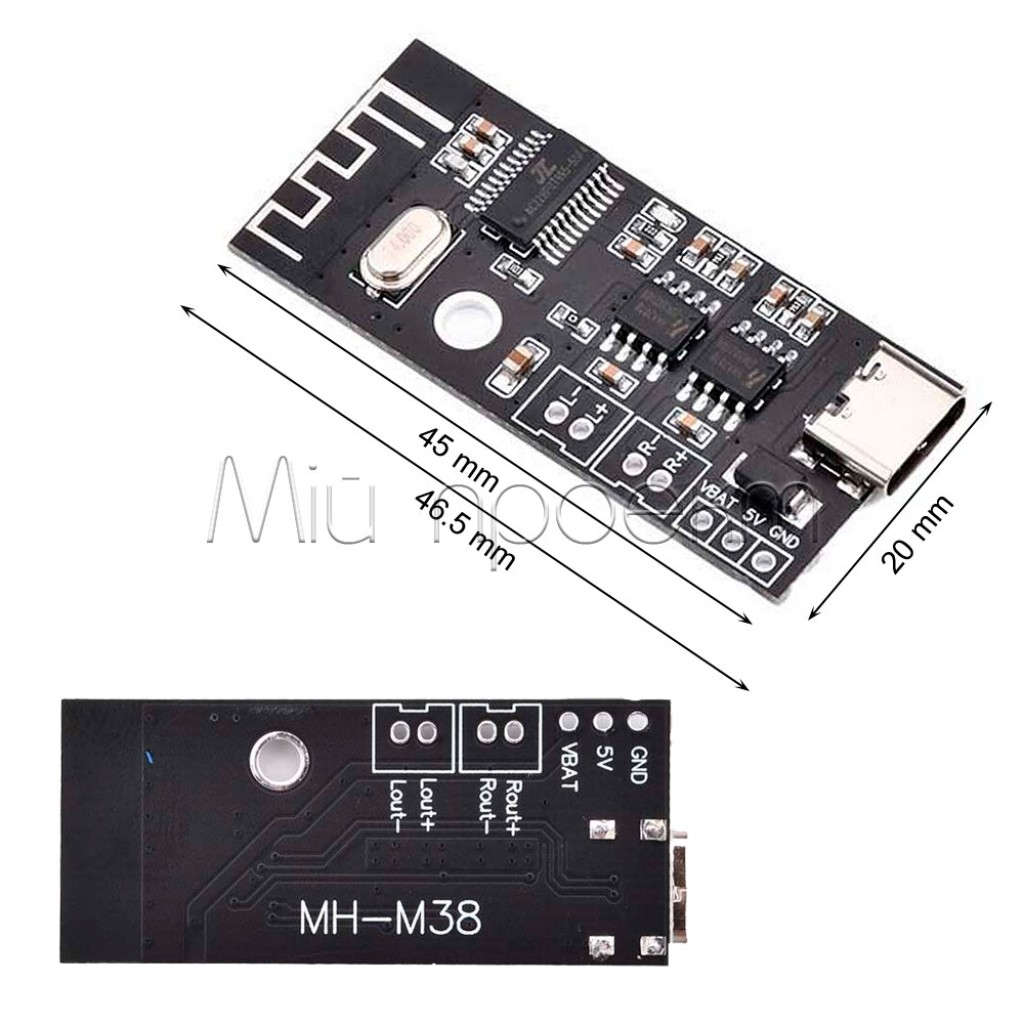

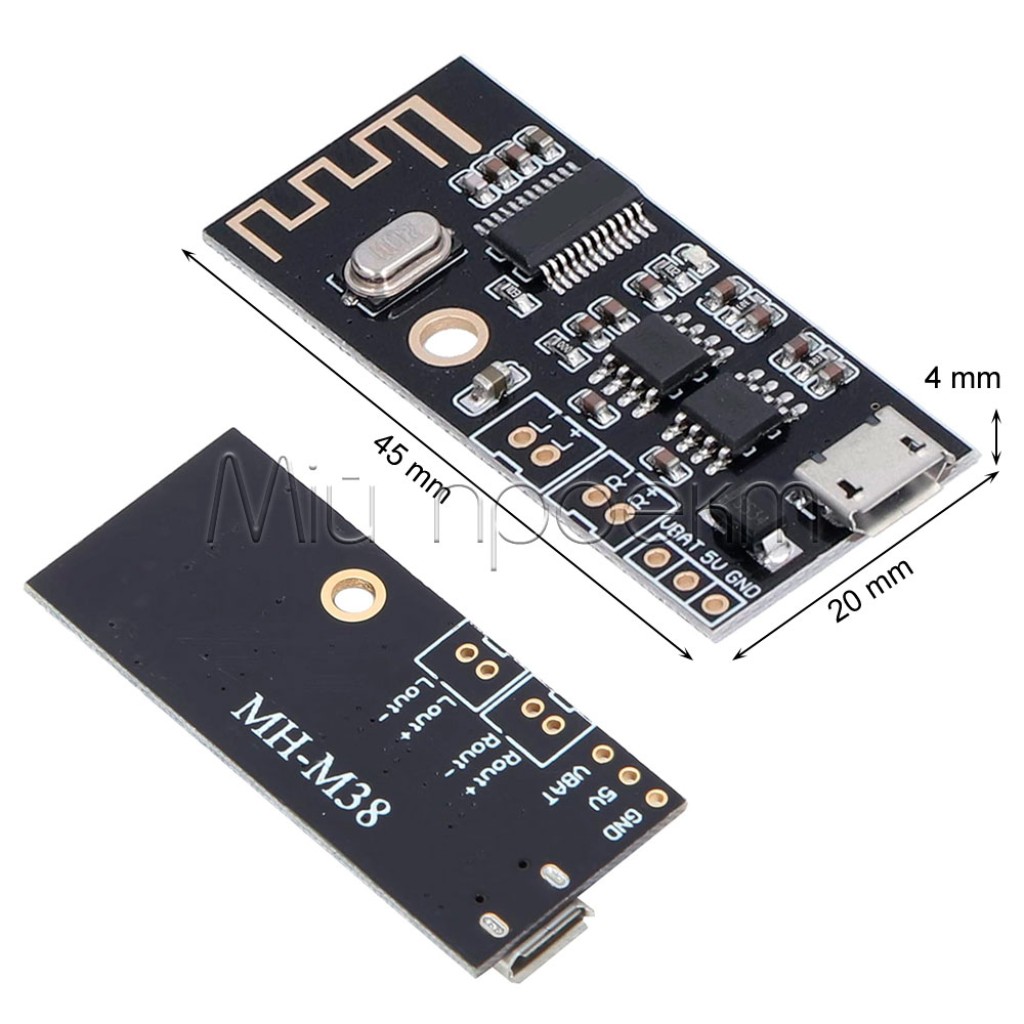

- Размеры платы
- 45 × 20 мм
Подробное описание и особенности
Bluetooth-приёмник и усилитель на одной плате
MH-M38 принимает аудио со смартфона, планшета или другого Bluetooth-источника и сразу подаёт усиленный стереосигнал на два динамика. Отдельный усилитель мощности для базовой системы не требуется. После включения модуль определяется под названием MH-M38; синий светодиод отображает состояние поиска, подключения и воспроизведения.[1]
Конфигурация усилителя составляет 5 Вт + 5 Вт. Реальная выходная мощность зависит от напряжения и запаса источника по току, сопротивления динамиков, уровня громкости и охлаждения. Для работы с высокой громкостью используйте стабилизированный источник 5 В с достаточным запасом по току; в техническом описании для лучшего звучания рекомендован источник 5 В, 2 А.[1]
Два отдельных способа питания
Для стационарной конструкции удобно подавать 5 В через Micro-USB, Type-C или площадки 5V/GND. Для автономной колонки один Li-ion элемент с рабочим напряжением 3,7–4,2 В подключается к VBAT/GND. Это разные входы: 5 В подают на 5V, а аккумулятор — на VBAT.[1]
Вход VBAT не следует считать полноценным зарядным и защитным узлом для Li-ion. Если аккумулятор нужно заряжать внутри устройства, предусмотрите отдельный контроллер заряда и соответствующую защиту элемента.[2]
Выходы без общей земли
Каждый динамик подключается только между «плюсом» и «минусом» своего канала. Контакты L− и R− не являются общей аудиоземлёй: их нельзя соединять между собой или с GND. Такая схема также не предназначена для наушников или линейного входа внешнего усилителя.[1]
Подойдёт / не подойдёт
Подойдёт
- для компактной Bluetooth-колонки с двумя пассивными динамиками;
- для модернизации корпуса старой акустики, если штатные динамики имеют сопротивление 4–8 Ом;
- для учебного или экспериментального аудиопроекта с питанием 5 В или 1S Li-ion;
- когда требуются Bluetooth-приёмник и стереоусилитель на одной плате.
Не подойдёт
- как линейный Bluetooth-выход для отдельного усилителя или активных колонок;
- для наушников с общим контактом GND;
- для аккумуляторных сборок 2S и выше;
- как самостоятельное полноценное зарядное устройство и защита Li-ion аккумулятора;
- для одного динамика, одновременно подключённого к обоим каналам.
Примеры применения

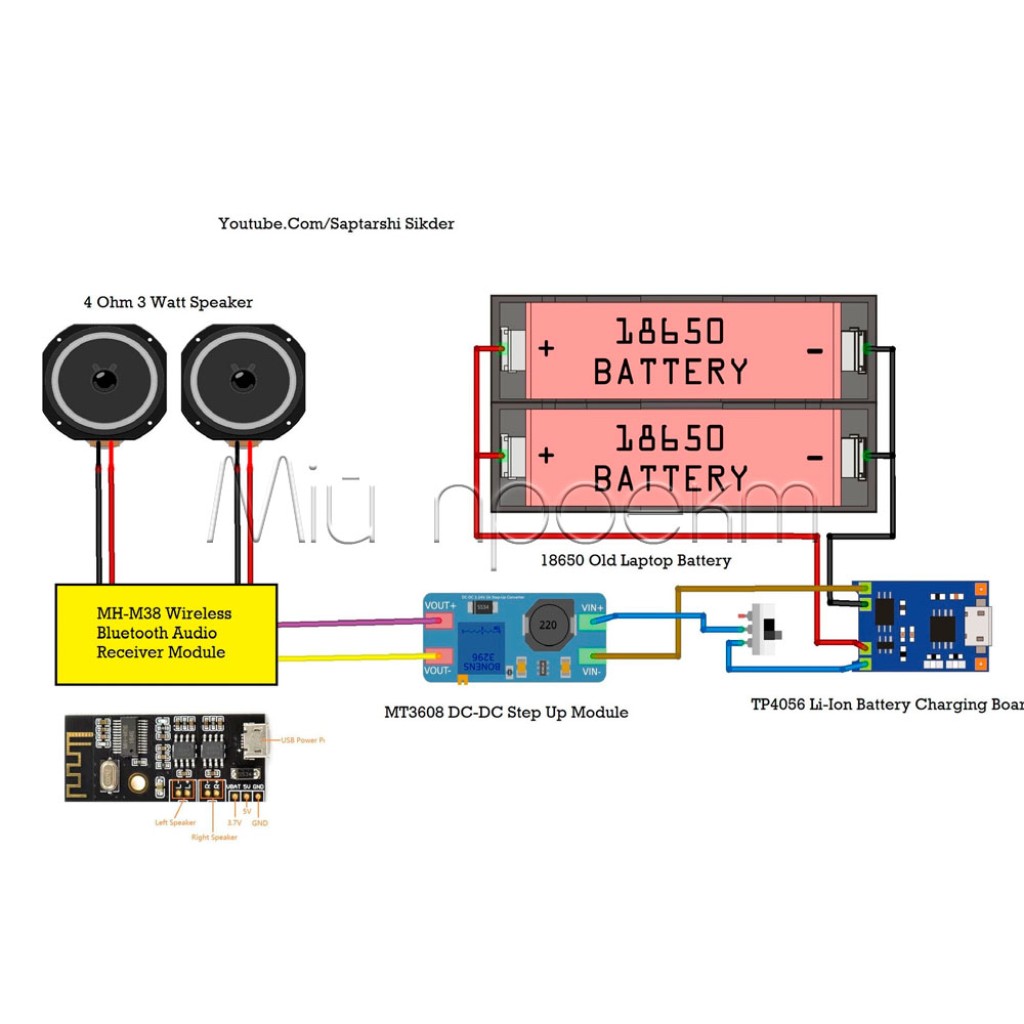

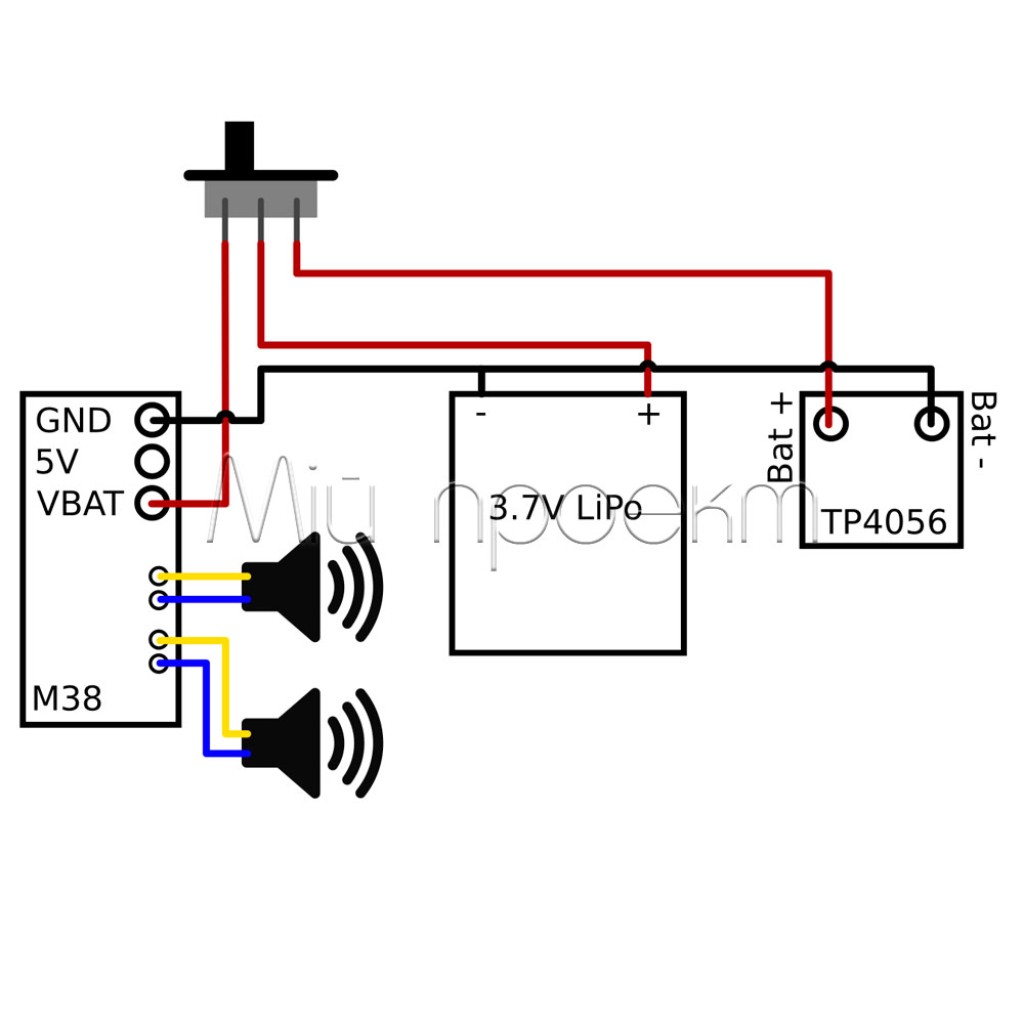

Портативная стереоколонка
Два динамика 4–8 Ом подключаются к отдельным каналам, а питание подаётся от защищённого 1S Li-ion аккумулятора через VBAT. Для зарядки аккумулятора требуется отдельный зарядный узел.
Модернизация пассивной акустики
Плату можно установить в имеющийся корпус с двумя совместимыми динамиками и питать от стабилизированных 5 В. Перед монтажом проверьте сопротивление каждого динамика и не используйте общий провод между каналами.
Настольный Bluetooth-приёмник
MH-M38 может стать основой небольшой стереосистемы для воспроизведения со смартфона, если динамики подключены непосредственно к выходам платы, а не через дополнительный усилитель.

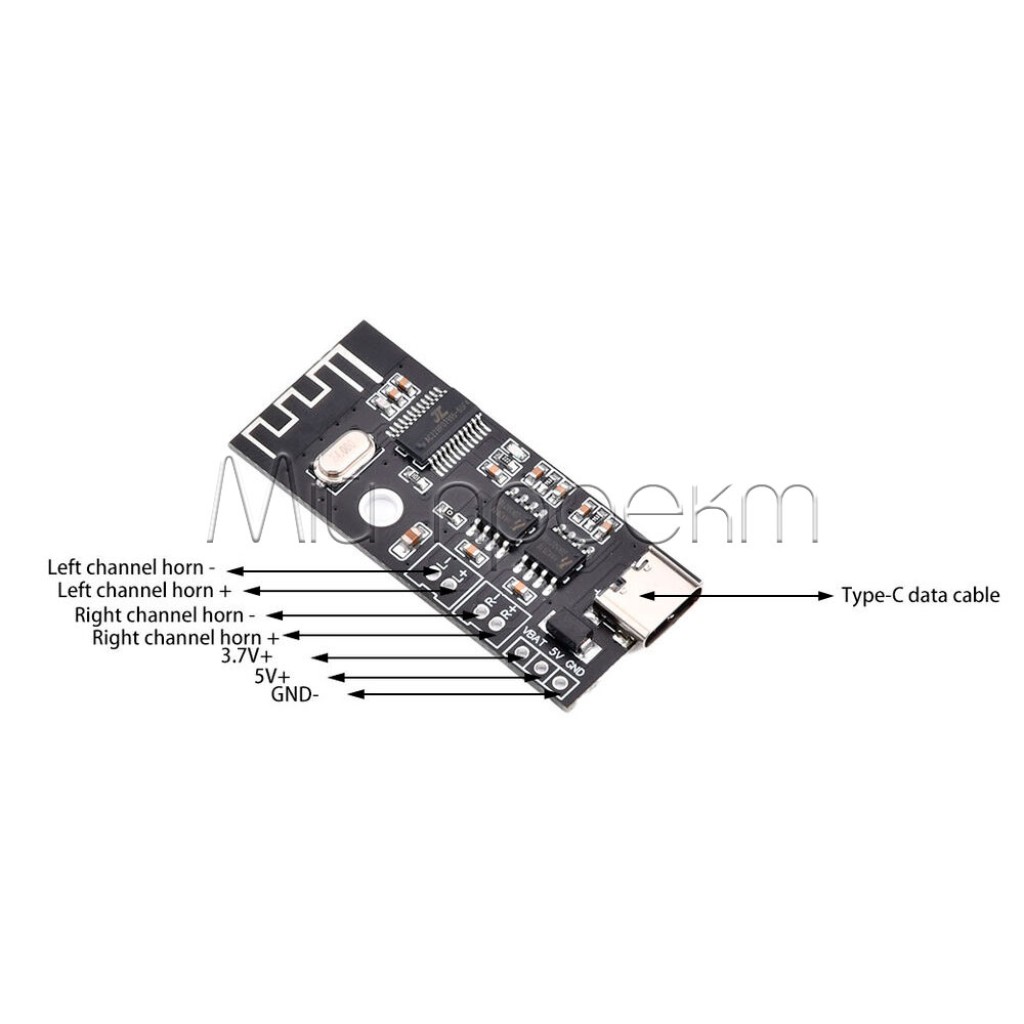

Подключение
Выберите схему питания
Для USB или внешнего блока питания используйте 5 В. Для одного Li-ion элемента 3,7–4,2 В используйте VBAT/GND. Перед включением проверьте полярность и маркировку непосредственно на плате.
Подключите левый динамик
Соедините его контакты только с L+ и L−. Не подключайте L− к GND.
Подключите правый динамик
Соедините его контакты только с R+ и R−. Не объединяйте R− с L−.
Включите и выполните сопряжение
Сначала установите умеренную громкость, подайте питание, найдите MH-M38 в списке Bluetooth-устройств и проверьте оба канала.
Ограничения и безопасность
Не подавайте 5 В на VBAT
Контакт VBAT предназначен для одного Li-ion элемента 3,7–4,2 В. Питание 5 В подключайте только через USB или к 5V/GND.[1]
Не объединяйте выходы усилителя
Не соединяйте L−, R− и GND, не включайте каналы параллельно и не подавайте усиленные выходы на другой усилитель — это может повредить плату.[1]
MH-M38 не заменяет контроллер заряда
Для зарядки 1S Li-ion используйте отдельный контроллер с параметрами, соответствующими аккумулятору, а также защищённый элемент или отдельный защитный узел.[2]
Оставьте запас по питанию и охлаждению
Просадка напряжения может вызывать прерывания звука, а длительная работа на высокой громкости повышает нагрев. Используйте стабильный источник, короткие надёжные соединения и не закрывайте плату без вентиляции.
FAQ
Можно ли заряжать 18650 через MH-M38?
MH-M38 не следует использовать как полноценный контроллер заряда. Для зарядки нужен отдельный модуль, подобранный под один Li-ion элемент и необходимый ток.
Можно ли подключить только один динамик?
Да, один динамик можно подключить к одной паре выходов, например L+/L−. Не объединяйте левый и правый каналы для увеличения мощности.
Можно ли подключить MH-M38 к активным колонкам?
Нет, выходы MH-M38 уже усилены и рассчитаны на пассивные динамики. Для активных колонок нужен Bluetooth-модуль с линейным аудиовыходом.
Почему фактическая громкость может быть ниже ожидаемой?
Громкость зависит от питания, сопротивления и чувствительности динамиков, акустического оформления корпуса и уровня сигнала источника. Обозначение 5 Вт + 5 Вт не означает одинаковую мощность при любых условиях.
Совместимые товары и аксессуары
Зарядка 1S Li-ion
Для аккумуляторного проекта используйте отдельный модуль зарядки TP4056. Перед заказом выберите нужную версию разъёма и наличие защиты аккумулятора.
8-омный динамик
Для канала можно использовать динамик 8 Ом, 10 Вт. Для стерео нужны два динамика; MH-M38 не обеспечит полные 10 Вт на каждом, а подключение выполняется отдельными проводами к L+/L− и R+/R−.
Документы и источники
- Hadex — Bluetooth 4.2 Audio Receiver Module, Model MH-M38, техническая спецификация: питание, выходы, подключение динамиков, индикация и запрет объединения каналов.
- Mantech — Wireless Bluetooth Audio Module 4.2, MH-M18/M28/M38, раздел MH-M38: отдельные входы 5V/VBAT, схема выходов и ограничения зарядного узла.
