Кратко о модулях питания MB-102

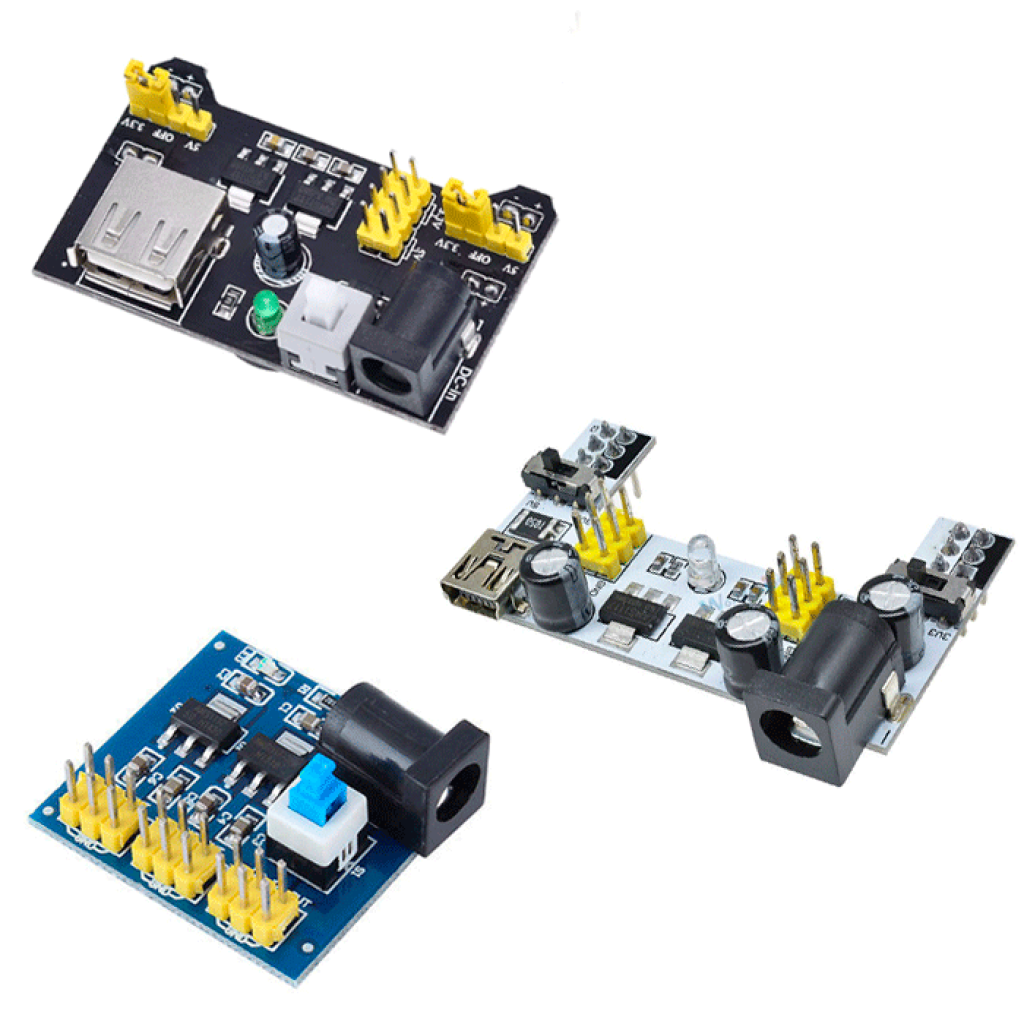

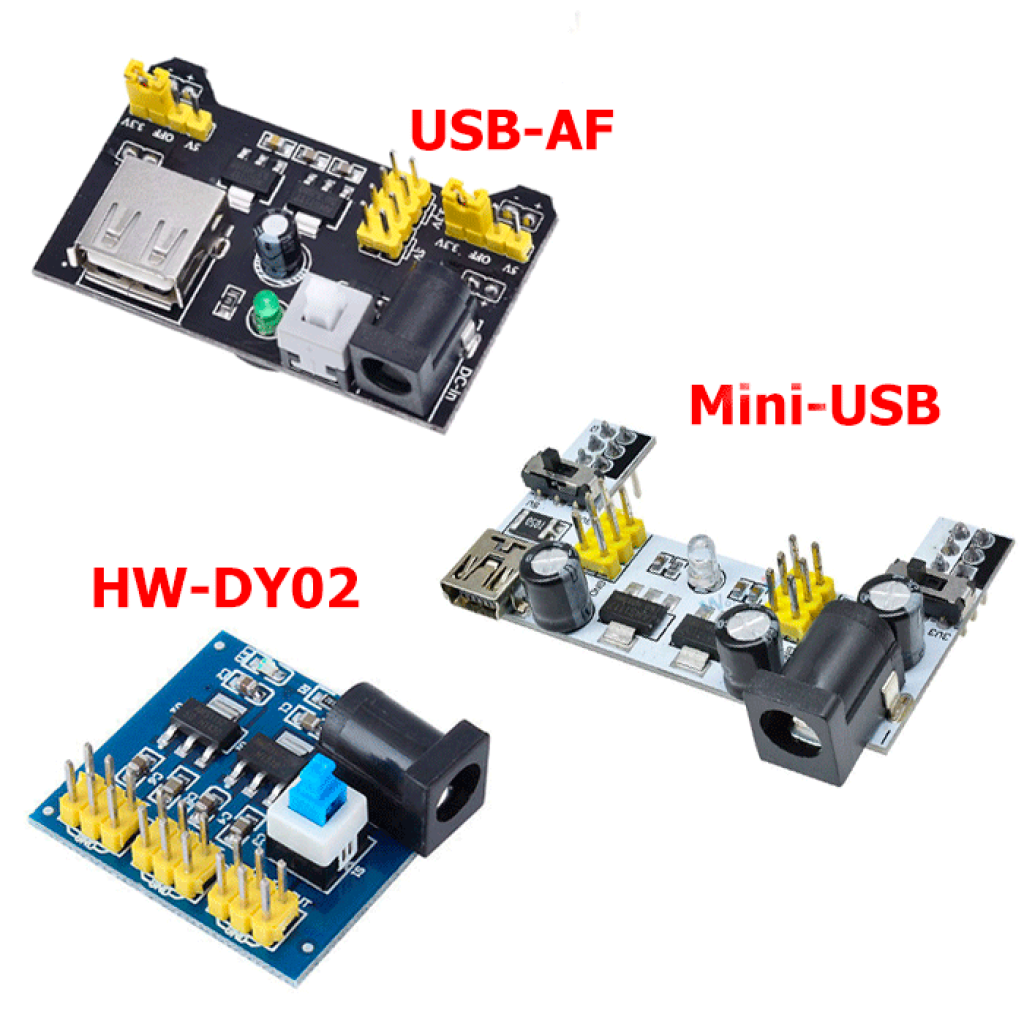

Товар представлен в трёх отдельных исполнениях для питания беспаечной макетной платы: классический MB-102 с USB-AF, XD-42 с Mini-USB и компактный многовыходной HW-DY02. Перед заказом выберите нужный модуль по разъёму, габаритам и выходным линиям.
Все три модуля предназначены для маломощных прототипов. Заявленный максимальный ток является верхним пределом; допустимая длительная нагрузка зависит от входного напряжения, нагрева, вентиляции и конкретного исполнения.
Сравнение трёх исполнений
| Параметр | MB-102 USB-AF | XD-42 Mini-USB | HW-DY02 |
|---|---|---|---|
| Выходные линии | две шины, для каждой 3,3 В / OFF / 5 В | две шины с выбором 3,3 В или 5 В | 3,3 В, 5 В и линия Input/Out 12 В |
| Вход через DC-разъём | 6,5–12 В DC | 6,5–12 В DC | 6,5–12 В DC |
| USB-разъём | USB-AF, питание 5 В | Mini-USB, питание 5 В | нет |
| Максимальный ток | до 700 мА | до 700 мА | до 800 мА на выходах 3,3 В и 5 В |
| Линия 12 В | нет | нет | непосредственно соединена со входом; 12 В только при входных 12 В |

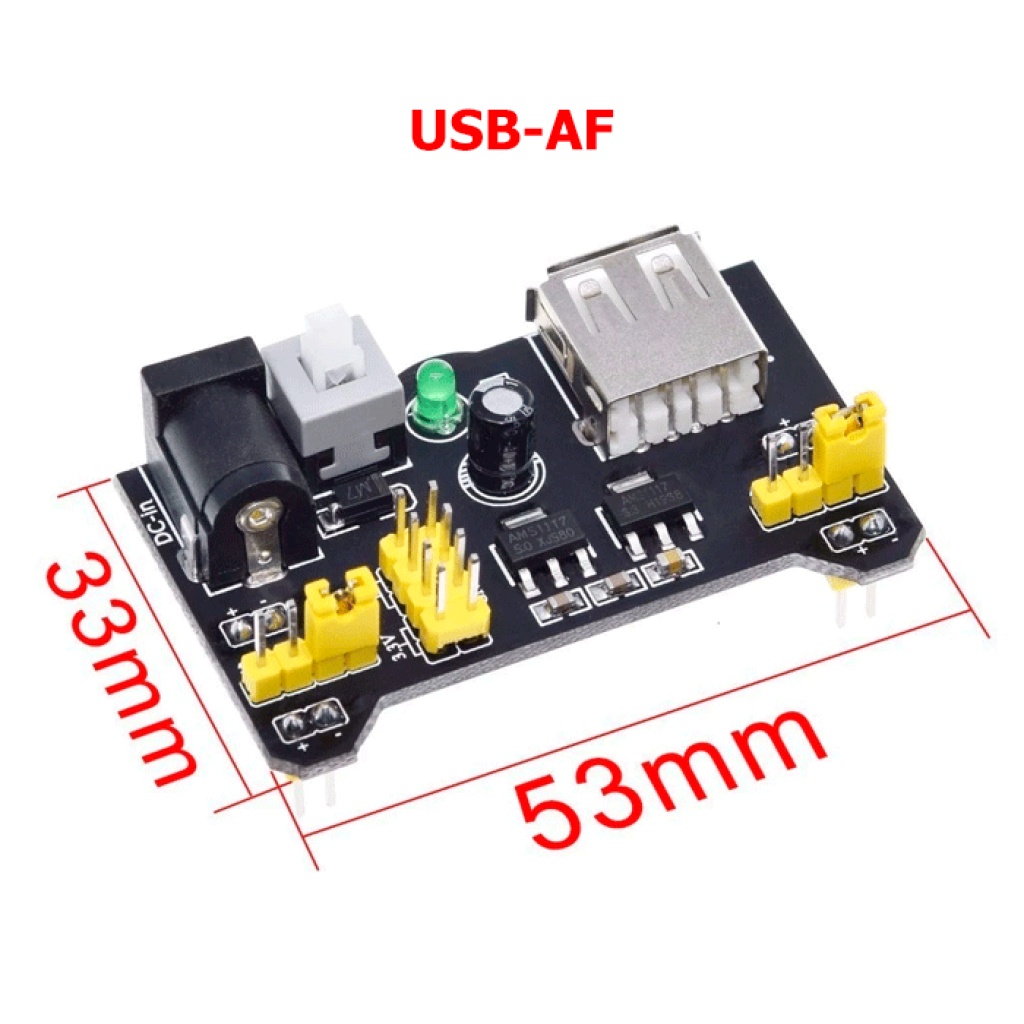

| Размеры | приблизительно 53 × 32 × 23 мм | приблизительно 55 × 35 × 15 мм | приблизительно 32 × 32 × 12 мм |
| Когда выбирать | классическая установка на шины breadboard и вход USB-AF | когда нужен Mini-USB и низкопрофильный формат | когда нужны одновременные выводы 3,3 В, 5 В и входная линия до 12 В |
Расположение штырей и расстояние между шинами макетных плат различаются. Перед заказом сопоставьте геометрию выбранного модуля со своей breadboard.
Подробное описание и особенности

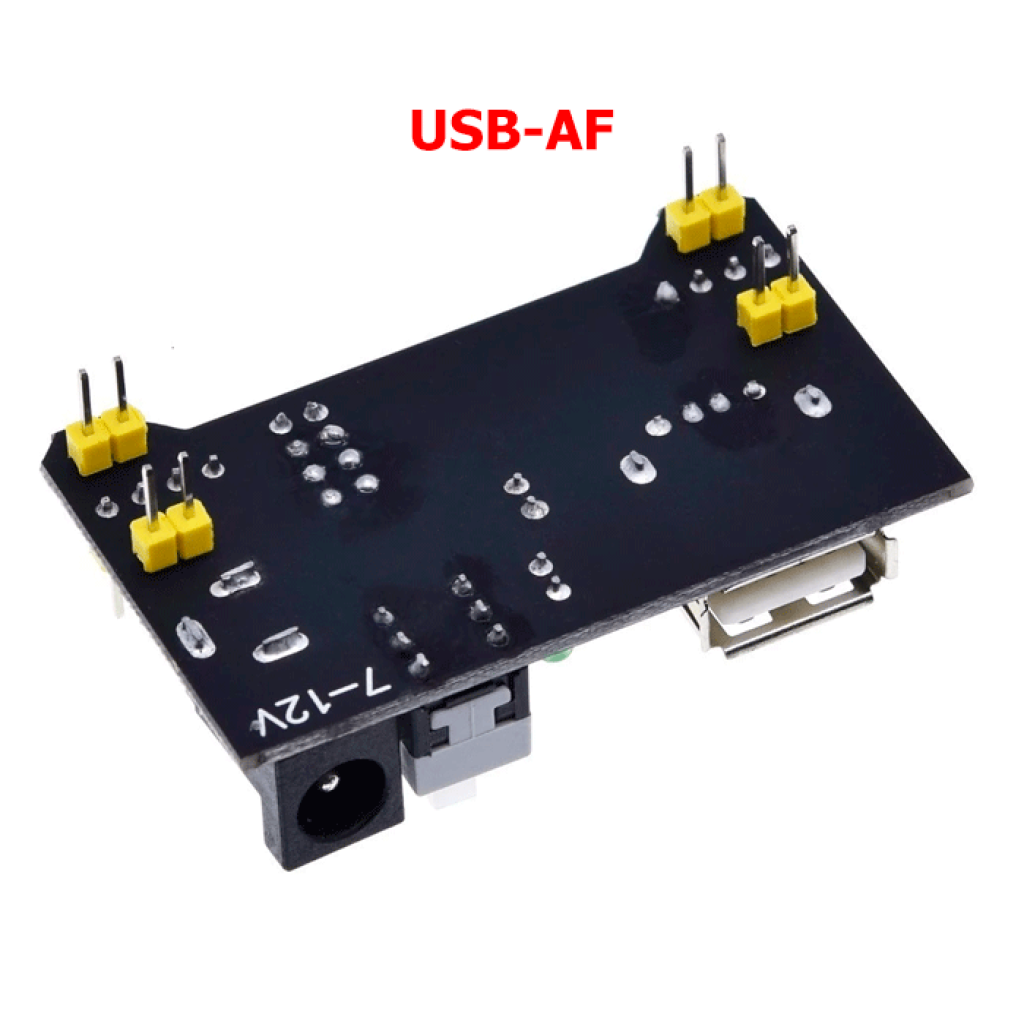

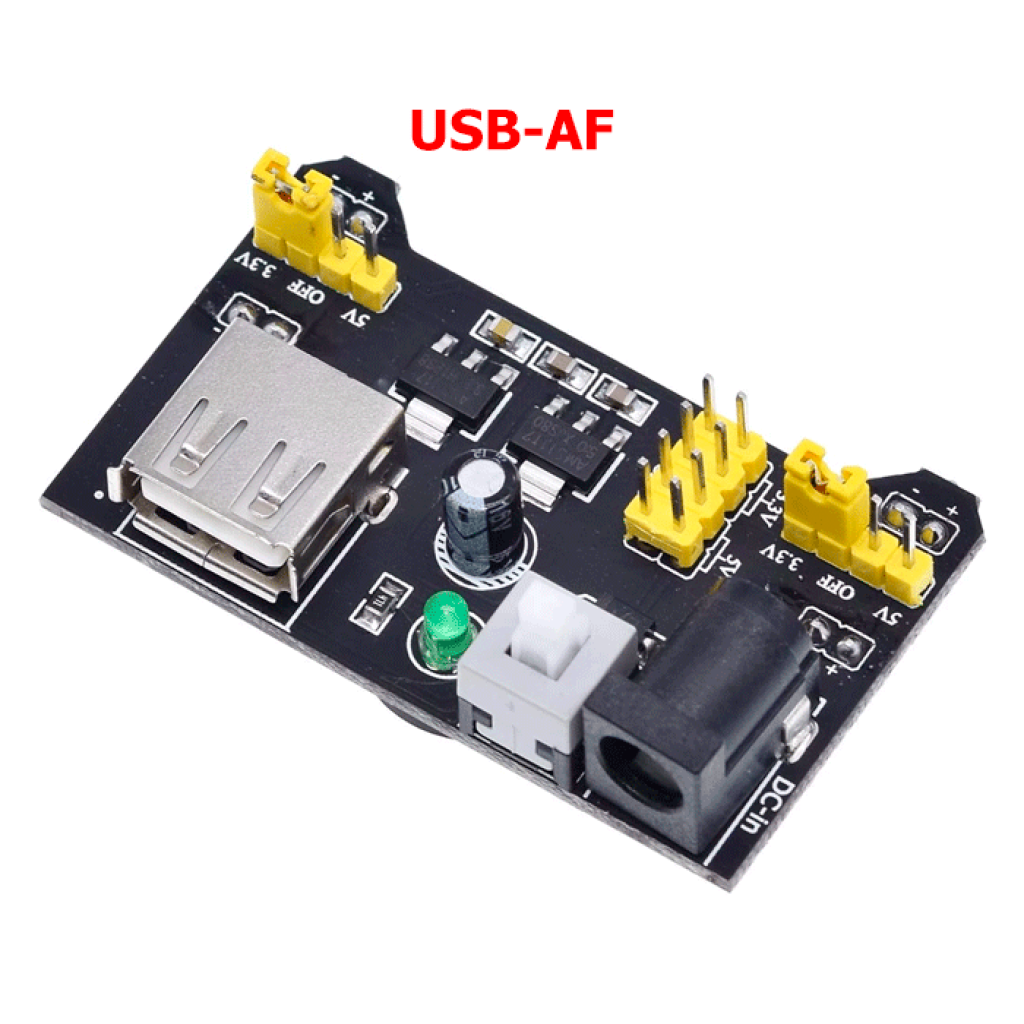

MB-102 с USB-AF
Классический MB-102 устанавливается контактными штырями в боковые шины макетной платы. Две перемычки отдельно задают для левой и правой шины 3,3 В, отключение или 5 В. Это позволяет питать две части прототипа разным напряжением, но не создаёт гальванической развязки и не преобразует логические уровни сигналов.
Питание подаётся через DC-разъём 5,5 × 2,1 мм или через USB-AF. Для USB используйте предусмотренный источник 5 В и соответствующий кабель. Не подключайте одновременно USB и DC-вход.

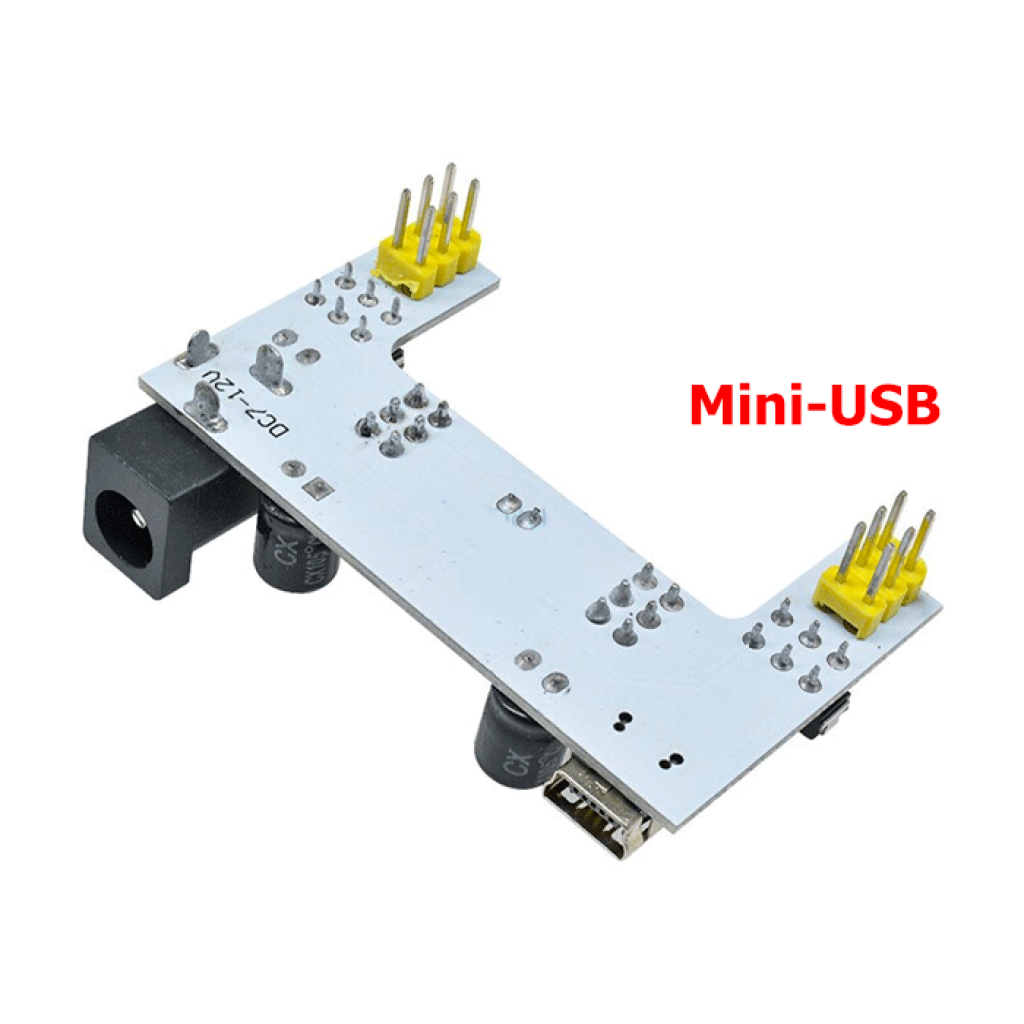

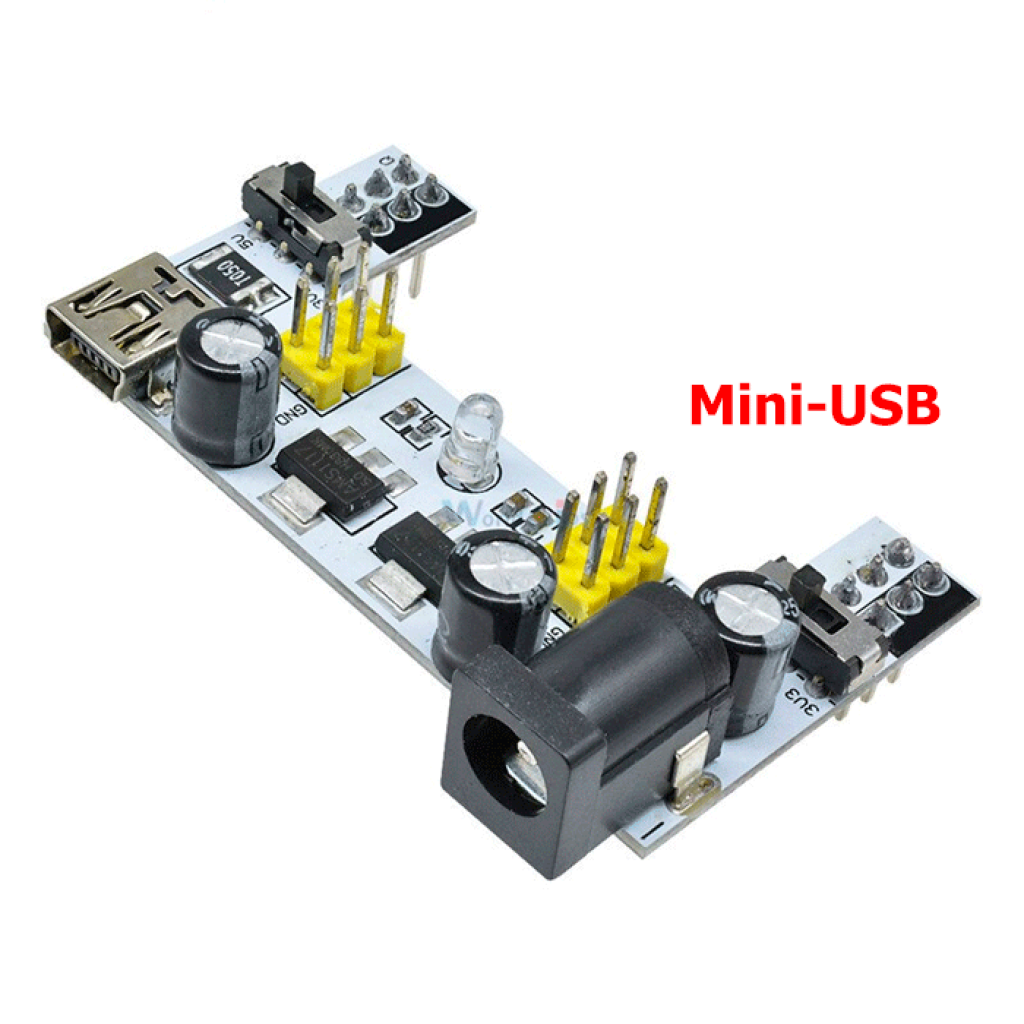

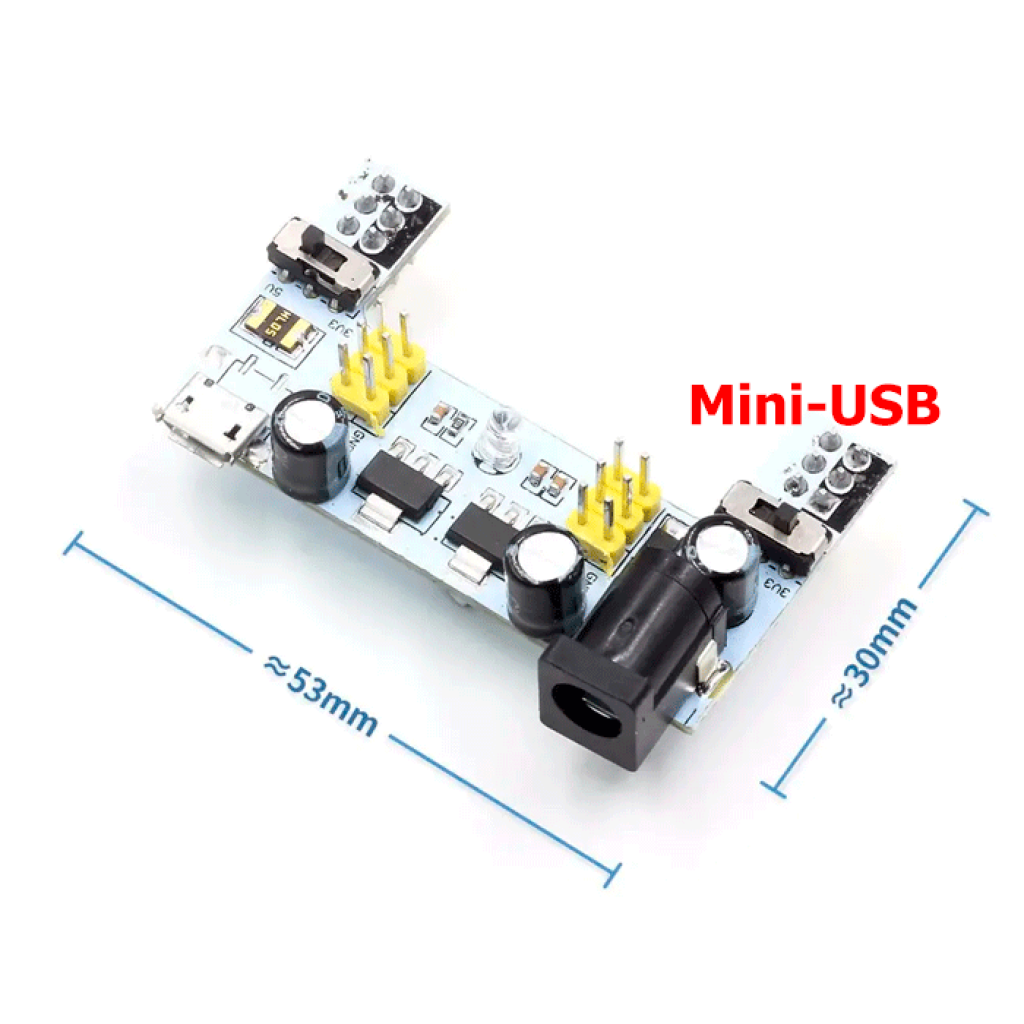

XD-42 с Mini-USB
XD-42 выполняет ту же базовую функцию — подаёт 3,3 В или 5 В на две шины breadboard, но отличается компоновкой и разъёмом Mini-USB. Отдельные переключатели напряжения позволяют настроить каждую шину в соответствии с потребностями схемы.
Mini-USB удобен для питания от стабилизированных 5 В. Альтернативное питание через DC-разъём должно оставаться в пределах 6,5–12 В. Перед включением проверьте положение обоих переключателей и фактическое напряжение на шинах.

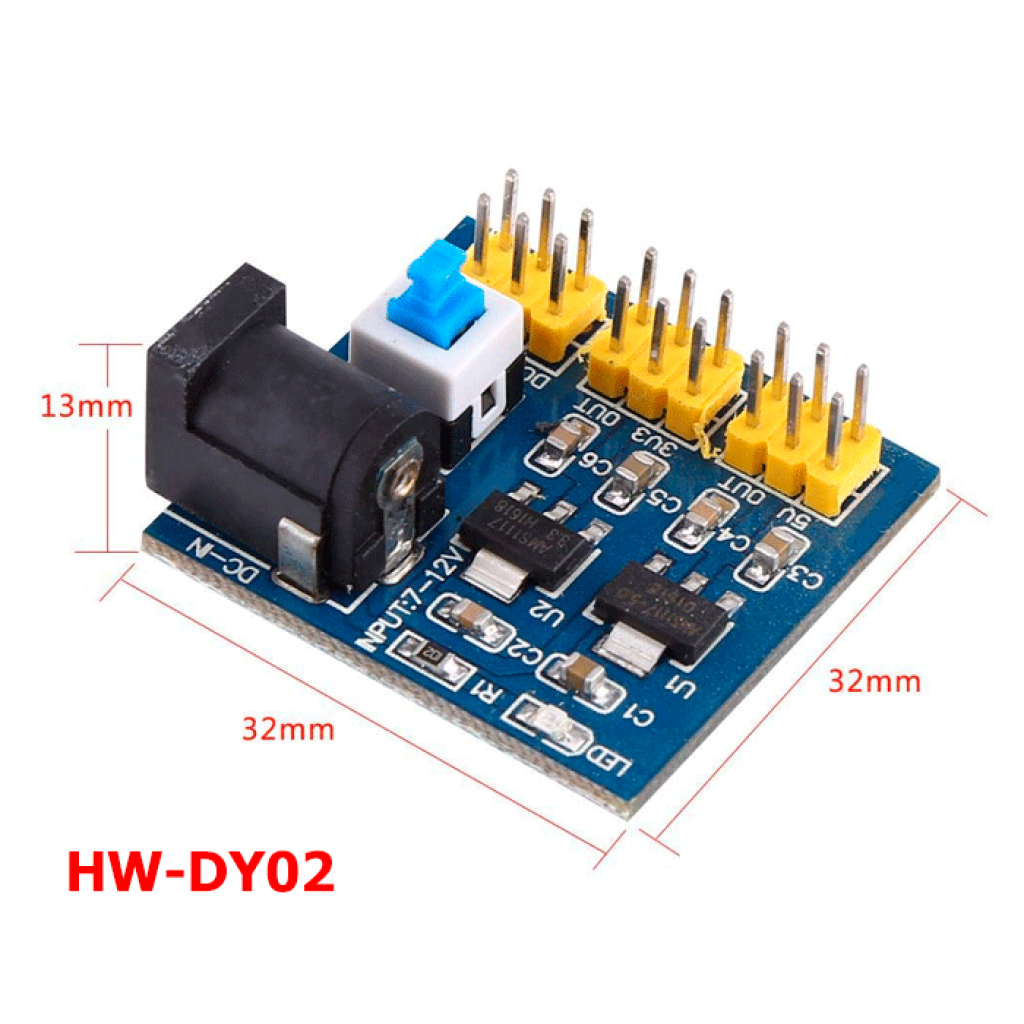

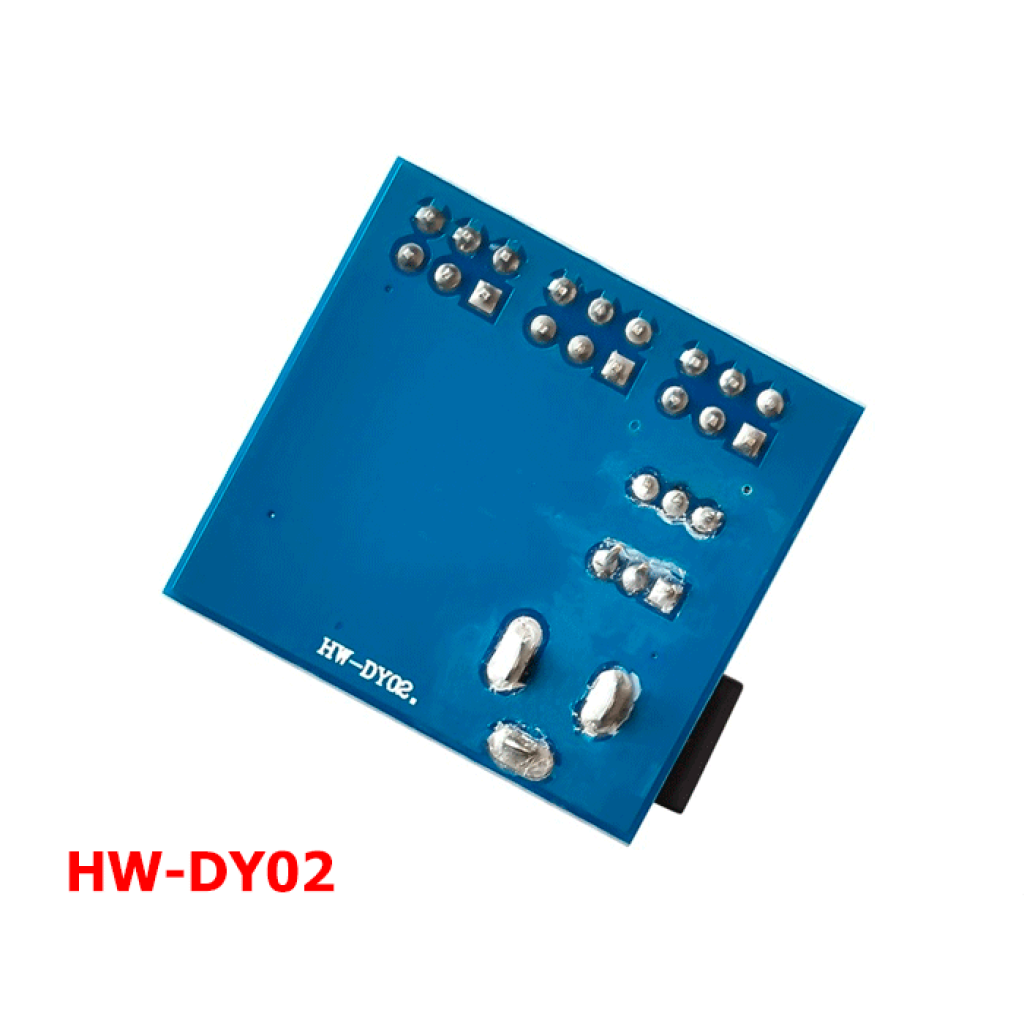

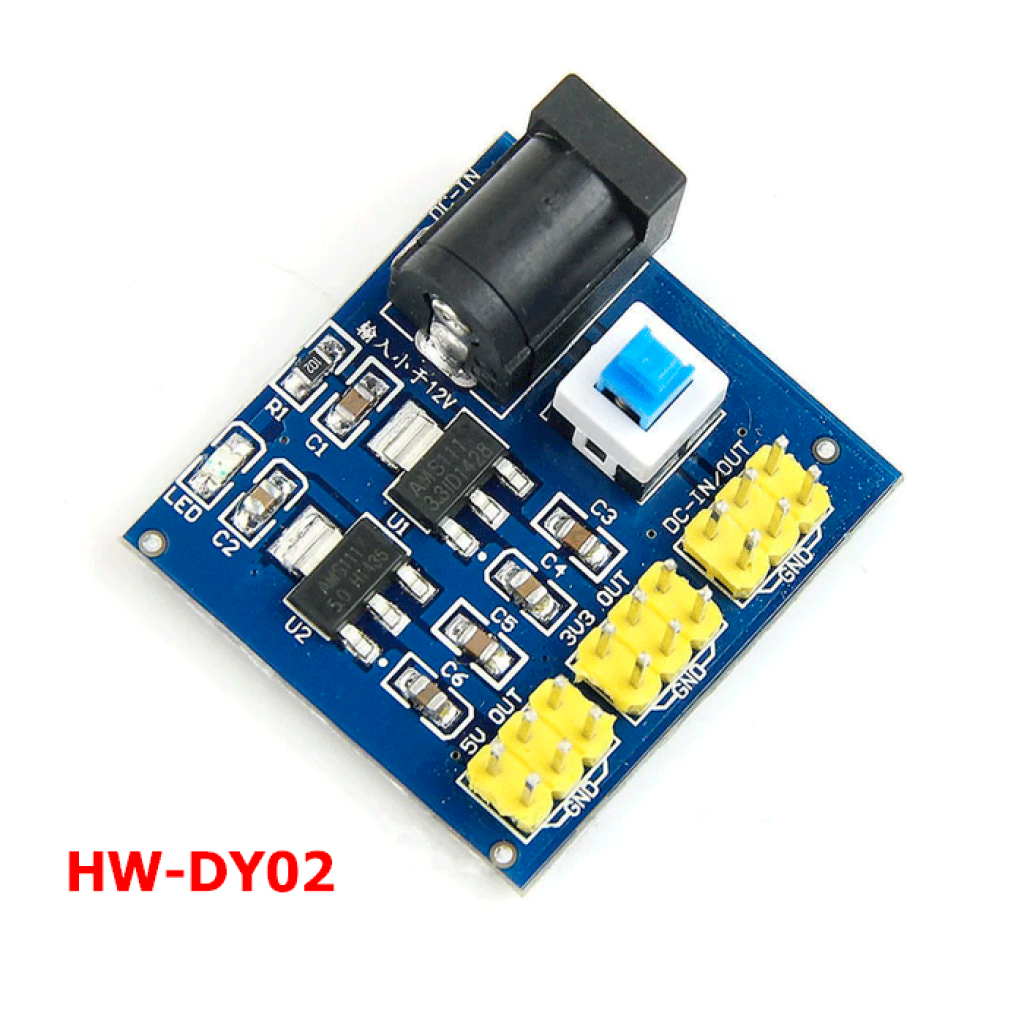

HW-DY02 с тремя линиями
HW-DY02 является отдельным многовыходным модулем: он формирует 3,3 В и 5 В и выводит входную линию на контакты Input/Out 12 В. Контакты 12 В не являются повышающим или отдельно стабилизированным выходом. Если на входе менее 12 В, на этой линии также не будет стабилизированных 12 В.
Компактный формат HW-DY02 удобен для распределения нескольких напряжений в прототипе, однако нагрузку каждой линии нужно проверять отдельно. Выходы 3,3 В и 5 В рассчитаны на ток до 800 мА как верхний предел, а линия Input/Out передаёт входное напряжение без преобразования.
Нагрев под нагрузкой
Линейные стабилизаторы рассеивают разницу между входной и выходной мощностью в виде тепла. Наибольший нагрев возникает при высоком входном напряжении и значительном токе на выходе 3,3 В или 5 В. Просадка напряжения, нестабильная работа или заметный нагрев означают, что нагрузку необходимо уменьшить.
Подойдёт / не подойдёт
Подойдёт
- для питания маломощных схем на совместимой беспаечной макетной плате;
- для учебных стендов со светодиодами, кнопками, резисторами и логическими микросхемами;
- для прототипов с датчиками, дисплеями и микроконтроллерными модулями после проверки их потребления;
- для раздельного распределения 3,3 В и 5 В между частями макета;
- для проектов, где HW-DY02 должен передавать входную линию 12 В на совместимый маломощный узел.
Не подойдёт
- для прямого подключения к сети 230 В AC;
- для двигателей, сервоприводов, нагревателей, мощных реле или длинных LED-лент;
- для получения стабилизированных 12 В из входного напряжения ниже 12 В;
- для гарантированной длительной работы на предельном заявленном токе;
- для макетных плат с несовместимой геометрией шин и контактов;
- в качестве замены преобразователя логических уровней между устройствами на 3,3 В и 5 В.
Примеры применения
Два напряжения на одном макете
MB-102 или XD-42 может подавать 3,3 В на одну шину и 5 В на другую. Совместимость сигналов между двумя частями схемы необходимо обеспечить отдельно.
Учебная схема с индикацией
Модуль подходит для питания макета со светодиодами, кнопками и резисторами. Номинал токоограничивающего резистора выбирают по напряжению шины и параметрам светодиода.
Прототип с датчиками
Выходы 3,3 В или 5 В можно использовать для маломощных датчиков и дисплеев после проверки распиновки, рабочего напряжения и суммарного потребления.
Три линии с HW-DY02
HW-DY02 позволяет распределить 3,3 В, 5 В и входное напряжение до 12 В между совместимыми узлами. Нагрузка на линии Input/Out должна соответствовать фактическому входному напряжению.
Подключение и первый запуск
Выберите нужное исполнение
Проверьте, какой модуль нужен: MB-102 USB-AF, XD-42 Mini-USB или HW-DY02 с отдельными выходами 3,3/5 В и линией Input/Out.
Сверьте геометрию
Сравните расстояние между контактами модуля и шинами breadboard. Устанавливайте плату без перекоса и чрезмерного усилия.
Настройте выходы
При отключённом питании задайте необходимые 3,3 В или 5 В перемычками либо переключателями. На HW-DY02 отдельно определите, нужна ли входная линия Input/Out.
Подключите один источник
Подайте 6,5–12 В через DC-разъём или 5 В через USB-разъём соответствующего модуля. Не подключайте USB и DC одновременно и проверьте полярность DC-штекера.
Проверьте напряжения мультиметром
До подключения компонентов измерьте напряжение и полярность каждой шины. Для HW-DY02 также проверьте фактическое напряжение на контактах Input/Out.
Подключите нагрузку
Обесточьте стенд, подключите компоненты и снова включите питание. Во время первого запуска контролируйте напряжение и температуру модуля.
Совместимая макетная плата
- Для компактного прототипа можно рассмотреть беспаечную макетную плату на 400 отверстий. Перед заказом сравните расстояние между её шинами с контактами выбранного модуля питания.
Ограничения и безопасность
Линия 12 В в HW-DY02 не является стабилизированным выходом
Контакты Input/Out непосредственно передают входное напряжение. Не подключайте к ним компонент, рассчитанный на 12 В, пока мультиметр не подтвердит необходимое напряжение и полярность.
Проверяйте полярность DC-питания
Не предполагайте одинаковую полярность для всех адаптеров и ревизий модулей. Перед включением сверьте обозначения на плате и штекере либо выполните измерение мультиметром.
Не питайте модуль от двух входов одновременно
Одновременное подключение USB и DC-источника может электрически соединить два источника питания. Используйте только один предусмотренный вход.
Предельный ток не является гарантией непрерывной работы
Для MB-102 и XD-42 верхний предел составляет до 700 мА, для выходов 3,3 В и 5 В HW-DY02 — до 800 мА. При высоком входном напряжении допустимый длительный ток может быть ниже из-за нагрева.
Уменьшайте нагрузку при нагреве
Если стабилизатор заметно нагревается, выходное напряжение проседает или схема перезапускается, уменьшите ток либо используйте отдельный источник питания с соответствующим запасом.
FAQ
Это один модуль с тремя разъёмами?
Нет. MB-102 USB-AF, XD-42 Mini-USB и HW-DY02 — три разных модуля. Нужное исполнение следует выбрать перед заказом.
Какой модуль выбрать для двух шин 3,3 В и 5 В?
MB-102 или XD-42 подойдёт, если нужна отдельная настройка двух шин. Выбирайте между ними по USB-разъёму, габаритам и механической совместимости с breadboard.
Формирует ли HW-DY02 стабилизированные 12 В?
Нет. HW-DY02 передаёт входное напряжение на линию Input/Out. Чтобы получить на ней 12 В, необходимо подать 12 В на вход; при более низком входном напряжении стабилизированных 12 В не будет.
Можно ли одновременно получить 3,3 В и 5 В?
MB-102 и XD-42 позволяют настроить две шины отдельно, а HW-DY02 имеет отдельные выходы 3,3 В и 5 В. Перед подключением нагрузки измерьте оба напряжения.
Подойдут ли модули для Arduino, ESP8266 или ESP32?
Модули подходят для совместимых маломощных прототипов, если учтены рабочее напряжение, пиковое потребление и логические уровни. Для радиомодулей и периферии с большими импульсами тока безопаснее использовать отдельный источник с запасом.
Почему светодиод питания горит, а схема не работает?
Светодиод показывает только наличие питания на модуле. Проверьте положение перемычек, напряжение каждой шины, полярность, общую землю, контакты breadboard и потребление нагрузки.
