MAX4466 звуковой датчик модуль микрофона

Есть в наличии

Код товара: 1140

66.00 грн

Нашли дешевле?

-Рабочее напряжение-:2.4 - 5.5 В

-Ток покоя-:<24 мкА

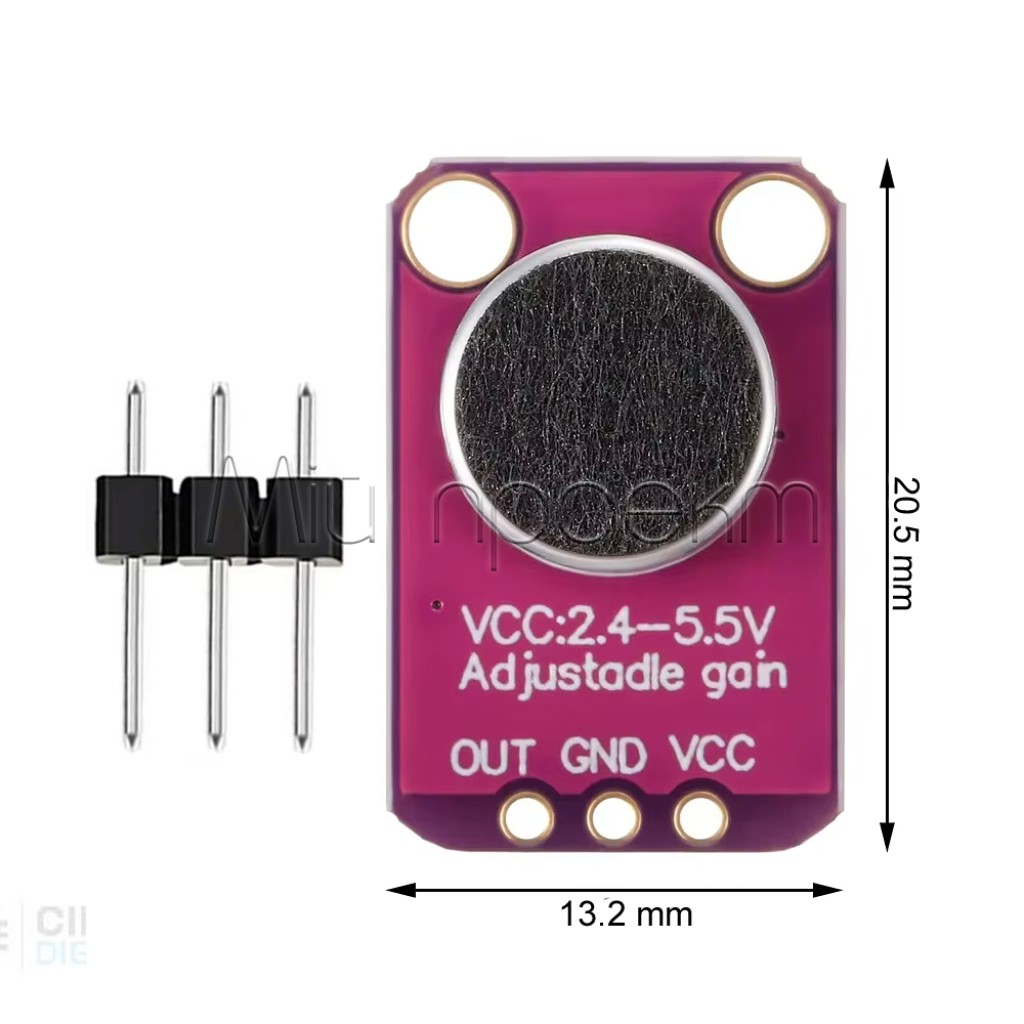

-Размеры-:20.5 х 13.2 х 7.5 мм

-Тип исполнения-:микрофонный усилитель MAX4466 со стабилизатором напряжения

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Express

от 60 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

MAX4466 звуковой датчик модуль микрофона

Код товара: 1140

66.00 грн

Описание

🔌 Модуль микрофонного усилителя MAX4466

Компактный аудио модуль с регулируемым усилением для Arduino и других проектов

Общее описание

Модуль микрофонного усилителя MAX4466 – это компактный, высокоэффективный электронный компонент, предназначенный для усиления аудиосигналов с электретных микрофонов. Разработанный на основе высококачественной микросхемы MAX4466 с низким энергопотреблением, модуль идеально подходит для создания аудиопроектов, датчиков звука и систем обнаружения шума. Благодаря регулируемому усилению, широкому диапазону напряжения питания и чрезвычайно низкому току потребления, этот модуль станет незаменимым компонентом для разработчиков электроники, любителей робототехники и энтузиастов аудио проектов.

✅ Технические преимущества:

• Регулируемое усиление – встроенный подстроечный резистор позволяет точно настроить чувствительность модуля под разные условия использования и уровни звука, что обеспечивает гибкость в разнообразных проектах
• Широкий диапазон напряжения питания – модуль работает от 2.4В до 5.5В, что делает его совместимым с большинством микроконтроллерных платформ, включая Arduino, Raspberry Pi и другие популярные системы
• Сверхнизкое энергопотребление – типичный ток потребления всего 24 микроампера, что делает модуль идеальным для проектов с батарейным питанием и энергоэффективных устройств
• Компактные размеры – миниатюрная конструкция с подготовленными монтажными отверстиями позволяет легко интегрировать модуль в разнообразные проекты, включая портативные устройства и ограниченные пространства
• Rail-to-Rail выход – высококачественный выходной сигнал может достигать почти полного диапазона от GND до VCC, обеспечивая широкий динамический диапазон для точного аналогового считывания звука

🔧 Идеальное решение для:

Датчики звука для Arduino

Системы обнаружения шума

Аудиопроекты с микроконтроллерами

Умные системы автоматизации

Портативные аудиоусилители

Проекты с обнаружением присутствия

Аудио мониторинг окружающей среды

Внешние микрофоны для рекордеров

💡 Широкие возможности применения:

Датчик звука для Arduino – создавайте интерактивные проекты, реагирующие на звук. Модуль отлично работает с аналоговыми входами Arduino для определения уровня звука, активации светодиодов, реле и других компонентов. Возможно использование как с простым кодом с функцией delay(), так и с более сложными таймерными конструкциями для неблокирующей работы.
Умные системы освещения – создайте систему, реагирующую на звуки помещения, автоматически включая свет при обнаружении шума или хлопка в ладоши. Благодаря настраиваемой чувствительности вы можете точно установить порог срабатывания для предотвращения ложных активаций.
Внешние микрофоны для аудиорекордеров – повысьте чувствительность ваших звукозаписывающих устройств для записи тихих звуков природы, таких как пение птиц или шелест листьев. При замене стандартного микрофонного капсуля на более качественный (например, от Panasonic) можно значительно улучшить качество записи.
Системы обнаружения присутствия – создайте энергоэффективное устройство, реагирующее на звуки присутствия людей, для автоматизации домашних систем или охранных целей. Низкое энергопотребление модуля позволяет использовать его в автономных системах с батарейным питанием длительное время.
Аудио анализаторы – используйте модуль как часть более сложных систем анализа звука, включая определение частоты, громкости или характера звуков. Аналоговый выход позволяет проводить дальнейшую обработку сигнала микроконтроллером для сложного анализа.

📦 Детальные технические характеристики:

Основа модуля: Микросхема MAX4466
Напряжение питания: 2.4В - 5.5В постоянного тока
Ток потребления: Типично 24µA
Усиление: Регулируемое с помощью встроенного подстроечного резистора
Выходной сигнал:
- Аналоговый, Rail-to-Rail (почти от GND до VCC)
- Амплитуда сигнала: до ~1.5-2В (Vpp) при громком звуке (при питании 3.3В)
Полоса пропускания: Типично 600 кГц (для микросхемы MAX4466)
Микрофонный капсюль: Электретный, сменный

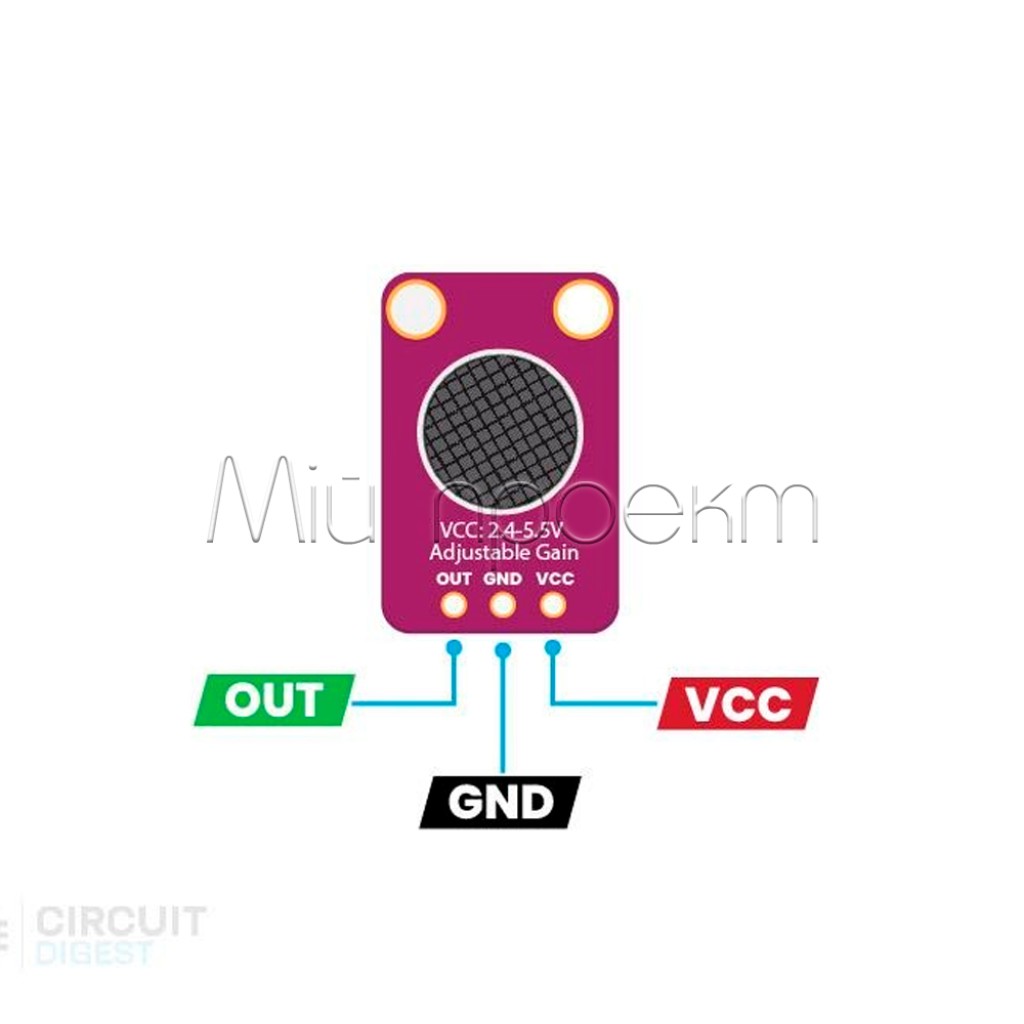

Разъемы:
- VCC - питание
- GND - земля
- OUT - выходной аналоговый сигнал
Монтажные отверстия: Имеются для крепления
Цвет платы: Фиолетовый

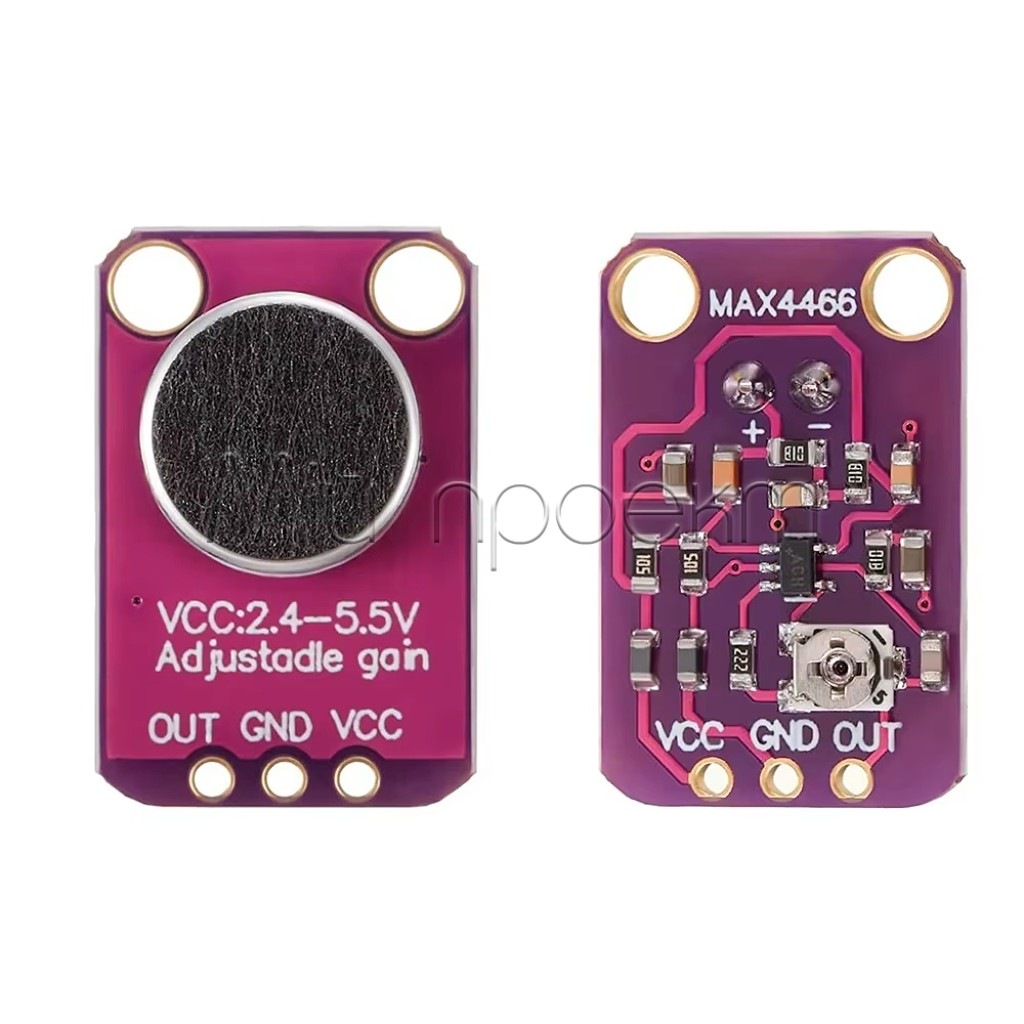

Маркировка:
- Лицевая сторона: "MAX4466"
- Обратная сторона: "VCC: 2.4-5.5V", "adjustable gain", обозначение пинов

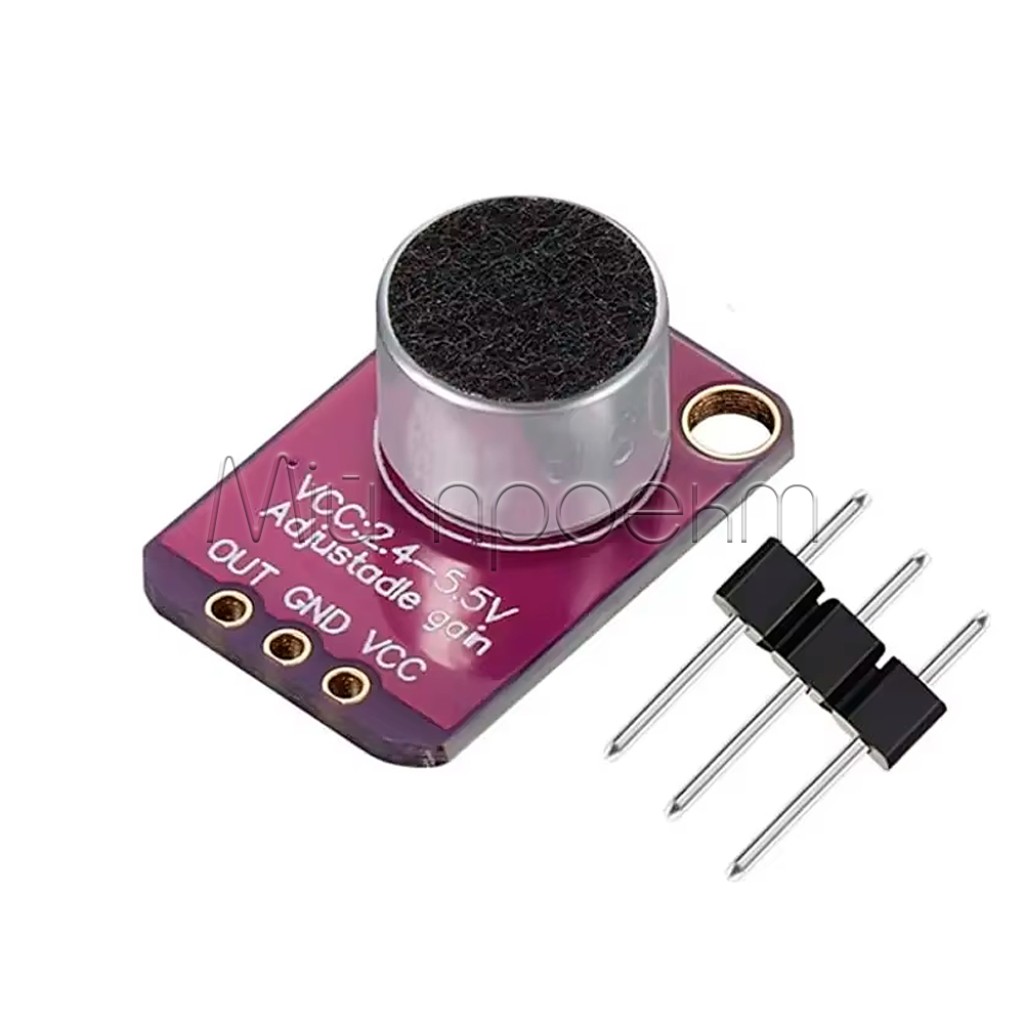

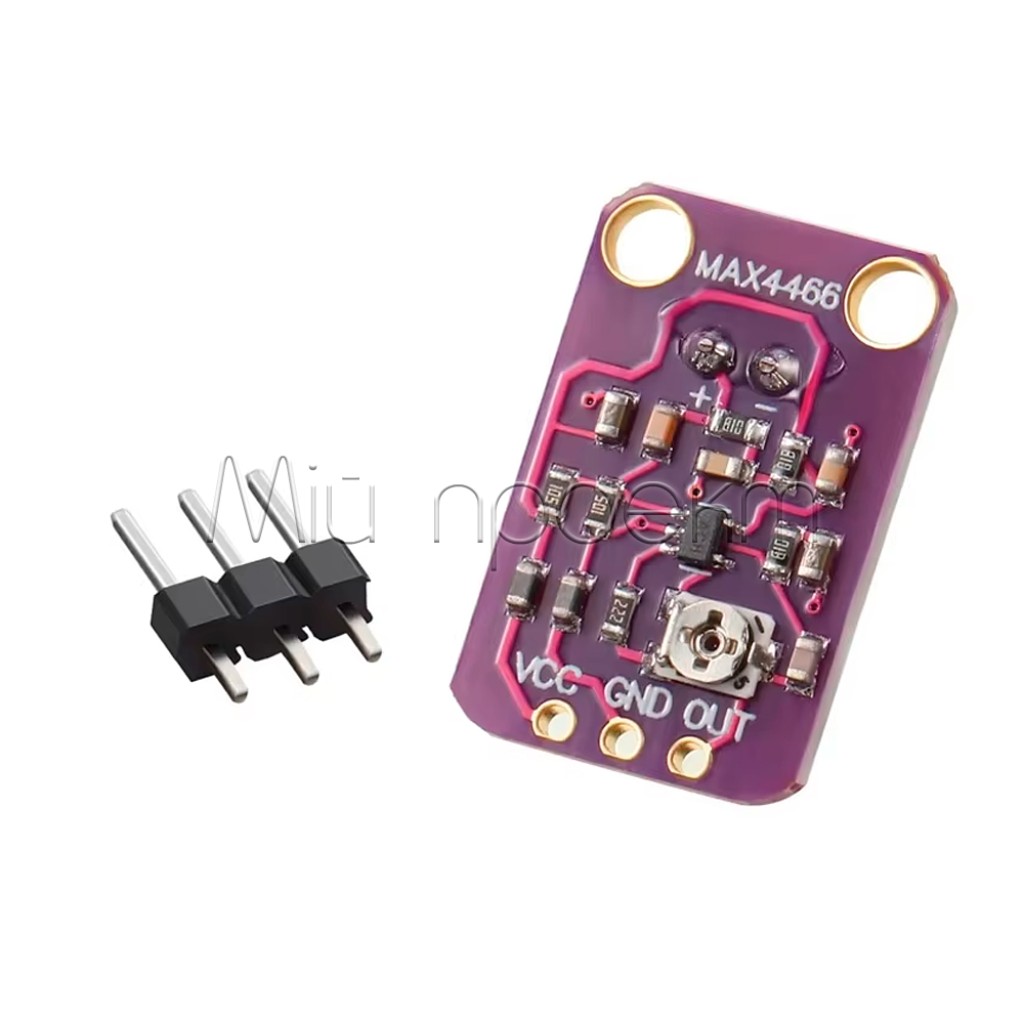

Комплектация: Модуль усилителя, гребенка пинов (header pins) для подключения
Размеры: Компактные

⚠️ Важные аспекты использования:

Качество записи звука – стандартный микрофонный капсюль, поставляемый с модулем, имеет ограниченные возможности для качественной записи звука. Для профессиональных аудиоприменений рекомендуется замена оригинального капсуля на более качественный (например, производства Panasonic) для значительного повышения качества звука.
Зависимость от напряжения питания – уровень выходного сигнала напрямую зависит от напряжения питания модуля. При использовании с напряжением 4-5В получается более высокий уровень сигнала по сравнению с питанием 3В, поэтому учитывайте это при проектировании системы и выборе источника питания.
Программирование с Arduino – для создания неблокирующих программ, реагирующих на звук, рекомендуется использовать таймерные библиотеки (например, MsTimer2) вместо прямого использования функции delay(), которая блокирует выполнение программы. Это позволит создать более гибкие и реактивные системы.
Электромагнитные помехи – при высоких уровнях усиления модуль может быть чувствителен к электромагнитным помехам. Рекомендуется использовать экранированный кабель для подключения модуля, особенно при использовании длинных соединений, и размещать модуль подальше от источников электромагнитного излучения.
Калибровка чувствительности – перед использованием модуля в реальных проектах рекомендуется провести калибровку подстроечного резистора для установки оптимальной чувствительности в соответствии с конкретными условиями использования и уровнями звука в окружающей среде.

Модуль микрофонного усилителя MAX4466 – это универсальное и эффективное решение для широкого спектра аудиопроектов. Благодаря компактному размеру, низкому энергопотреблению и настраиваемой чувствительности вы сможете быстро и просто интегрировать чувствительный аудиовход в ваши Arduino-проекты.

#МикрофонныйУсилитель #MAX4466 #Arduino #ДатчикЗвука #Электроника #МикроконтроллерныеПроекты

Характеристики

-Основные-

-Рабочее напряжение-

2.4 - 5.5 В

-Ток покоя-

<24 мкА

-Дополнительные-

-Размеры-

20.5 х 13.2 х 7.5 мм

-Тип исполнения-

микрофонный усилитель MAX4466 со стабилизатором напряжения

Отзывы

Рейтинг товара

3.7

Отзывов: 3

Сергій

30 июня (02:32)

24мкА - це не струм споживання модуля, це струм споживання тільки мікросхеми операційного підсилювача. Весь модуль споживає 440 мкА, тому що більша частка споживання приходиться на мікрофонний капсуль.

Достоинства товара:

Хороші характеристики схеми підсилювача

–

Недостатки товара:

Недостатня якість мікрофонного капсуля. Його краще замінити на WM-61А.

Отзыв полезен? 0

Ответ:

Дякуємо за зауваження, попрввимо опис

Роман

01 ноября 2022 (04:19)

Проблему вирішив. Модуль виявився дуже високої якості.

Отзыв полезен? 0

Ответ:

Дякуємо за уточнення

Роман

28 октября 2022 (02:04)

Попався мертвий модуль. Живлення 3.3v, провіряв на esp8266 і arduino nano.

Отзыв полезен? 0

Ответ:

Зверніться до нас для вирішення проблеми

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Как уменьшить шум в настройке MAX4466 при подключении к АЦП?

!Чтобы уменьшить шум в настройке MAX4466 при подключении к АЦП, выполните следующие действия: 1. Обеспечьте чистое и стабильное питание (используйте отдельное питание или хорошо отфильтрованное общее). 2. Добавьте конденсаторы: электролитический 10μF и керамический 0.1μF между VCC и GND. 3. Настройте АЦП: установите правильное опорное напряжение (например, 3.3V) и скорость выборки в соответствии со звуковой частотой. 4. Используйте экранированные кабели и правильное заземление для уменьшения электромагнитных помех. 5. Оптимизируйте усиление MAX4466, избегая чрезмерного усиления шума или недостаточного захвата сигнала.
?Как определить определенные частоты с помощью MAX4466 и Arduino?

!Для определения частот с помощью MAX4466 и Arduino: 1. Подключите OUT MAX4466 к аналоговому входу Arduino. 2. Дискретизируйте сигнал с частотой, превышающей двойную максимальную частоту интереса. 3. Сохраните данные в массив. 4. Примените библиотеку FFT (например, "arduino-fft") для анализа частот. 5. Определите частотные компоненты и их амплитуды из результатов FFT. 6. Ищите пики частот или установите пороги для идентификации. Ограничения АЦП Arduino могут влиять на точность для высоких частот.
?Как преобразовать аналоговый выход MAX4466 в децибелы?

!Чтобы преобразовать выход MAX4466 в децибелы: 1. Измерьте напряжение для известного звукового давления (например, с референсным источником). 2. Установите опорное напряжение (V_ref) для уровня, например, 94 дБ SPL (1 Па). 3. Примените формулу: SPL (дБ) = 20 * log10(V / V_ref), где V – измеренное напряжение. Для точности требуется калибровка с учетом частотной характеристики.
?Можно ли использовать MAX4466 для приема линейного аудиовхода?

!Да, с модификациями: 1. Удалите микрофон и связанные компоненты. 2. Уменьшите амплитуду линейного сигнала (например, делителем напряжения). 3. Подключите сигнал к неинвертирующему входу MAX4466. 4. Настройте усиление. Рассчитайте уменьшение, чтобы избежать перегрузки.
