L7805CV L7806CV L7808CV L7809CV L7812CV L7815CV L7818CV L7824CV TO-220 корпус

Страна-производитель: Китай Код товара: 5409
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0

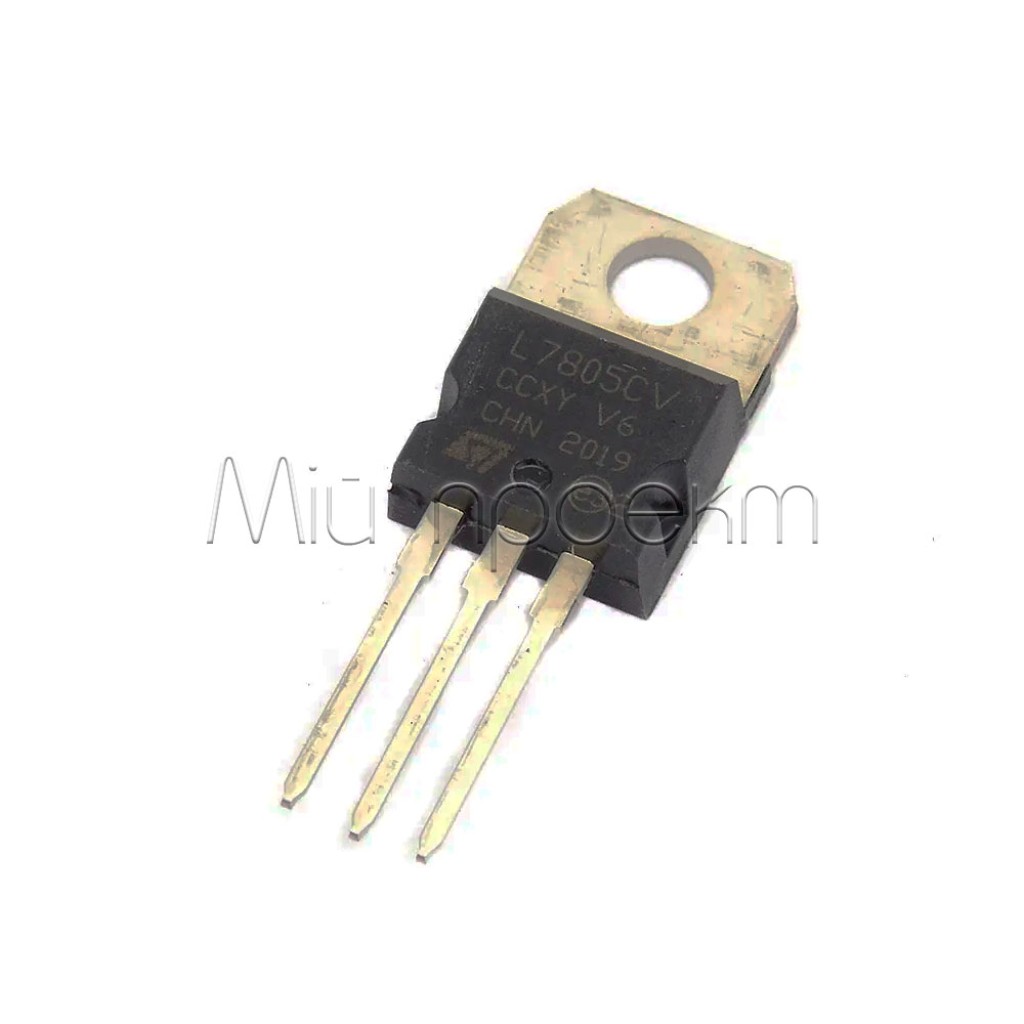

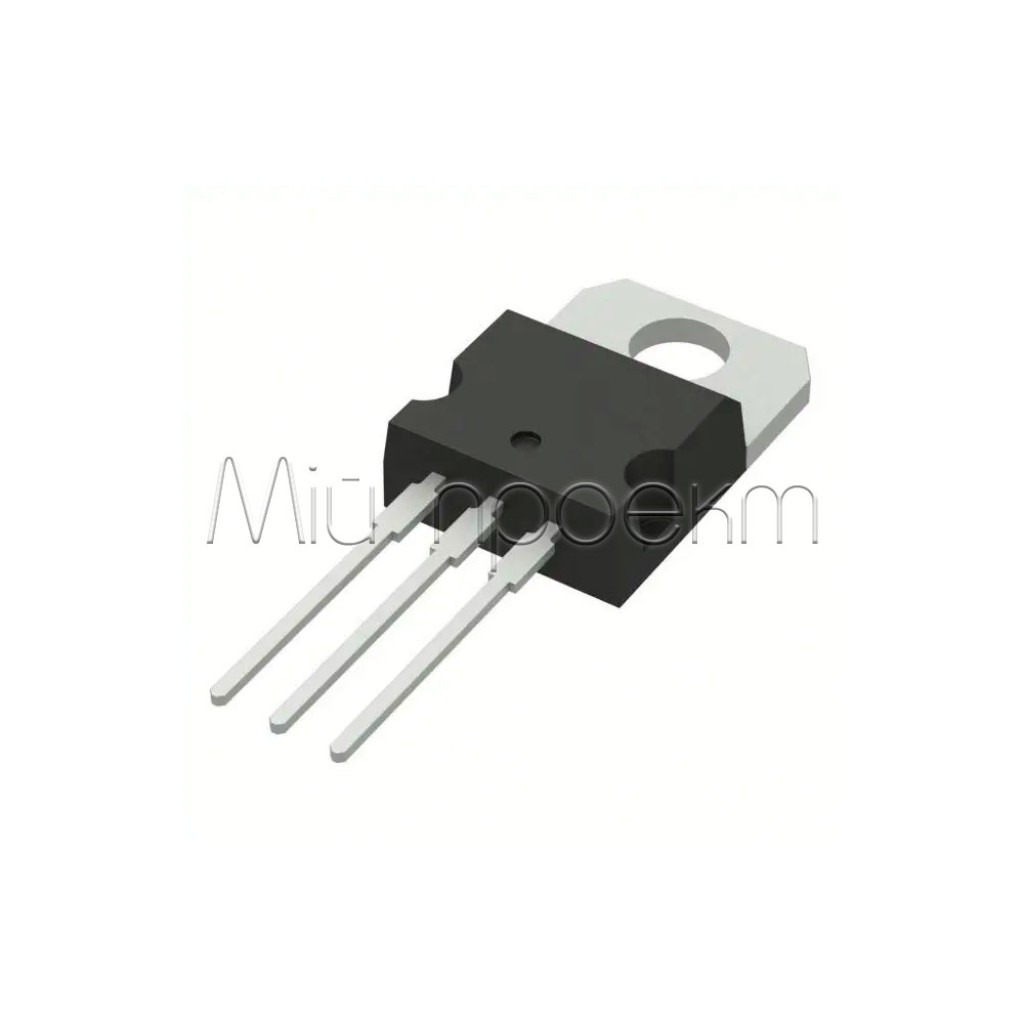

L7805CV L7806CV L7808CV L7809CV L7812CV L7815CV L7818CV L7824CV TO-220 корпус
L7805CV L7806CV L7808CV L7809CV L7812CV L7815CV L7818CV L7824CV TO-220 корпус
L7805CV L7806CV L7808CV L7809CV L7812CV L7815CV L7818CV L7824CV TO-220 корпус
Есть в наличии
Код товара: 5409
11.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00
Входное напряжение:7 - 35 В
Выходное напряжение:5 В, 6 В, 8 В, 9 В, 12 В, 15 В, 18 В, 24 В
Защита:от перегрузки, перегрева и короткого замыкания
Максимальная выходная сила тока:1.5 А
Рабочая температура:0°C до +125°C
Тип корпуса:TO-220
Доставка
Новой почтой в отделения и почтоматы
Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery
ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине
Укрпочтой в отделение по Украине
от 45 ₴
Meest Express
Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
L7805CV L7806CV L7808CV L7809CV L7812CV L7815CV L7818CV L7824CV TO-220 корпус
Код товара: 5409
11.00 грн
Описание

L7805CV L7806CV L7808CV L7809CV L7812CV L7815CV L7818CV L7824CV TO-220

Трёхвыводные положительные линейные стабилизаторы серии L78xx в корпусе TO-220 с фиксированными выходными напряжениями и выходным током до 1.5 А, предназначенные для локальной стабилизации питания на плате.

Основные преимущества

Высокий выходной ток

Обеспечивает до 1.5 А выходного тока при условии надлежащего теплоотвода.

Надёжные встроенные защиты

Термозащита, ограничение тока и защита безопасной области работы (SOA) повышают живучесть узла.

Широкий выбор фиксированных напряжений

Доступны варианты на 5 В, 6 В, 8 В, 9 В, 12 В, 15 В, 18 В и 24 В для универсального использования.

Простое подключение

Типовая обвязка — только входной конденсатор 0.33 мкФ и выходной 0.1 мкФ по типовой схеме применения.

Ключевые характеристики

Серия / Модели:L7805CV, L7806CV, L7808CV, L7809CV, L7812CV, L7815CV, L7818CV, L7824CV
Корпус:TO-220
Фиксированное выходное напряжение:5 В, 6 В, 8 В, 9 В, 12 В, 15 В, 18 В, 24 В
Максимальный выходной ток:до 1.5 А
Допустимое входное напряжение (макс):35 В (для вариантов 5–18 В), 40 В (для 24 В)
Типичное падение напряжения:прибл. 2 В при IO = 1 А
Рабочая температура перехода:0…+125 °C (версии L78xxC/L78xxAC)
Минимальный ток нагрузки:≈ 5 мА для сохранения регулирования
Рекомендуемые конденсаторы:CI = 0.33 мкФ (вход), CO = 0.1 мкФ (выход)
Тепловое сопротивление (TO-220):RθJC ≈ 5 °C/Вт; RθJA ≈ 50 °C/Вт

Детальные технические параметры

  • Защиты: внутреннее ограничение тока, тепловая отсечка, защита SOA выхода.
  • L7805C: VO = 4.75…5.25 В при IO = 5 мА…1 А и VI = 7…18 В; при 25 °C — 4.8…5.2 В.
  • Параметры линейного/нагрузочного регулирования зависят от варианта; для L7805C типично до 100 мВ (line/load) при условиях испытаний из даташита.
  • Выходной шум (C‑версии): около 40 µВ/VO в полосе 10 Гц–100 кГц; для A‑версий — типично 10 µВ/VO.
  • Пиковый ток КЗ типично ограничивается (см. таблицы электрических характеристик для каждого напряжения).
  • Схемы применения в даташите: фиксированный стабилизатор, регулятор тока, регулируемый выход, высокий вход/выход и т. п.
Примечание: параметры основаны на документации STMicroelectronics для L78xx (L7805CV/L7806CV/L7808CV/L7809CV/L7812CV/L7815CV/L7818CV/L7824CV). Источник: STMicroelectronics Datasheet (PDF).

Основные области применения

  • Локальная стабилизация питания на печатной плате.
  • Фиксированные стабилизаторы общего назначения для аналоговых/цифровых узлов.

Совместимые обозначения и альтернативы

В рамках этой серии доступны варианты с повышенной точностью и/или расширенным температурным диапазоном в том же корпусе TO-220: L78xxACV (типичная погрешность ±2%) и L78xxABV (–40…+125 °C), см. таблицы заказов в даташите.

Вопросы-ответы (FAQ)

Каково максимальное входное напряжение?

Для вариантов 5–18 В допустимо входное напряжение до 35 В; для 24 В — до 40 В (по абсолютным предельным значениям).

Какие внешние компоненты обязательны?

Типовая схема предусматривает конденсатор 0.33 мкФ на входе и 0.1 мкФ на выходе для обеспечения устойчивости и подавления пульсаций.

Какой запас между входным и выходным напряжениями нужен?

Падение напряжения составляет около 2 В при IO = 1 А; для корректной стабилизации обеспечьте VI ≈ VO + 2 В (или больше с учётом условий).

Характеристики
Дополнительные
Защита
от перегрузки, перегрева и короткого замыкания
Основные
Входное напряжение
7 - 35 В
Выходное напряжение
5 В, 6 В, 8 В, 9 В, 12 В, 15 В, 18 В, 24 В
Максимальная выходная сила тока
1.5 А
Рабочая температура
0°C до +125°C
Тип корпуса
TO-220
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.
