Модуль лазера KY-008

Name: Модуль лазера KY-008
Brand: Мій Проект
SKU: 1114
Price: 28.00 UAH
Availability: InStock
Rating: 5 (1 reviews)

Страна-производитель: Китай Код товара: 1114

Все о товаре

Описание

Характеристики

Отзывы 1

Вопросы0

FAQ

Есть в наличии

Код товара: 1114

28.00 грн

Нашли дешевле?

-Входное напряжение-:5 В

-Ток потребления-:30 мА

-Максимальная мощность-:5 мВт

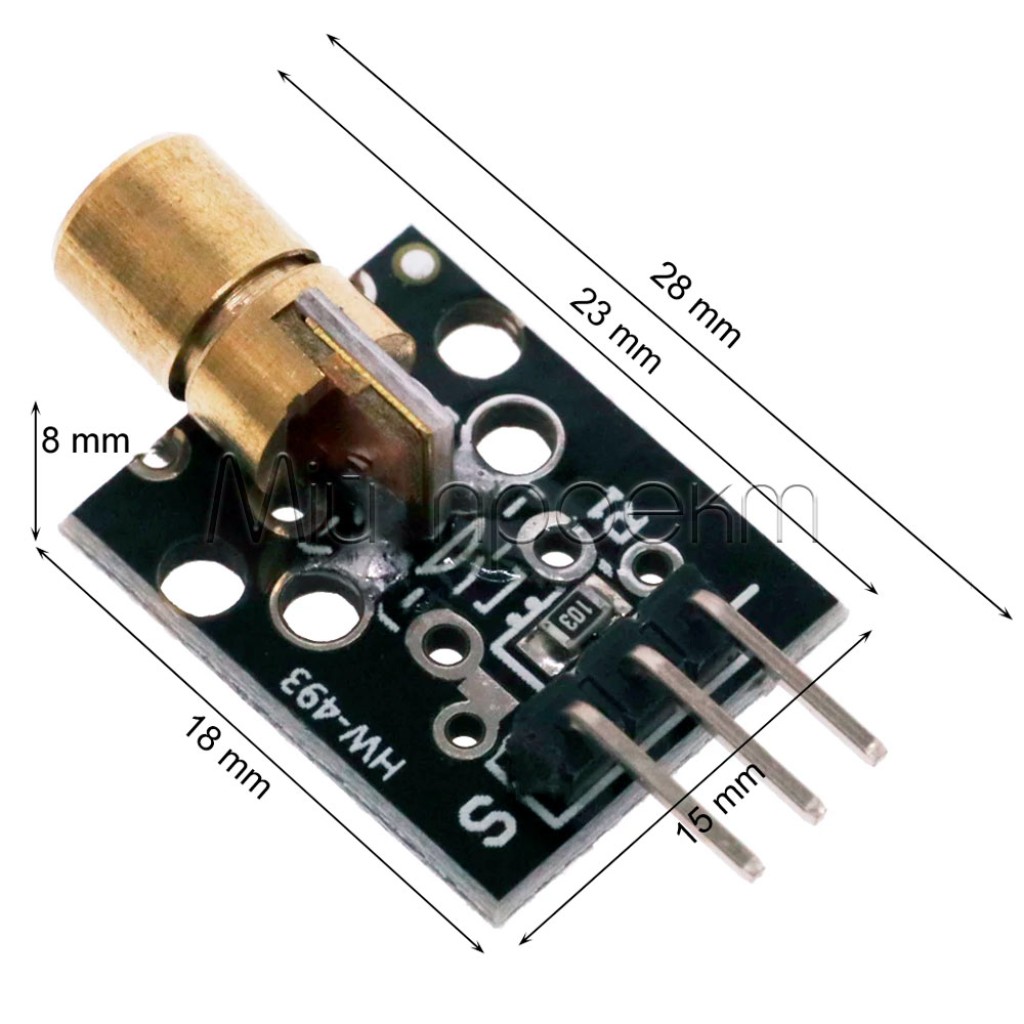

-Размеры-:23 х 15 мм

-Длина волны излучения-:650 нм

-Вес-:2.2 г

Доставка

Новой почтой в отделения и почтоматы

от 80 ₴

ROZETKA Delivery

Фиксировано 49 грн

Укрпочтой в отделение по Украине

от 45 ₴

Meest Почта

от 49 ₴

Оплата

Оплата картой

Перевод на карточку

Оплата на IBAN

Безналичный расчет

Наложенный платеж

Гарантийные положения

Гарантийные обязательства на товары, которые были паяные, не распространяются

Модуль лазера KY-008

Код товара: 1114

28.00 грн

Описание

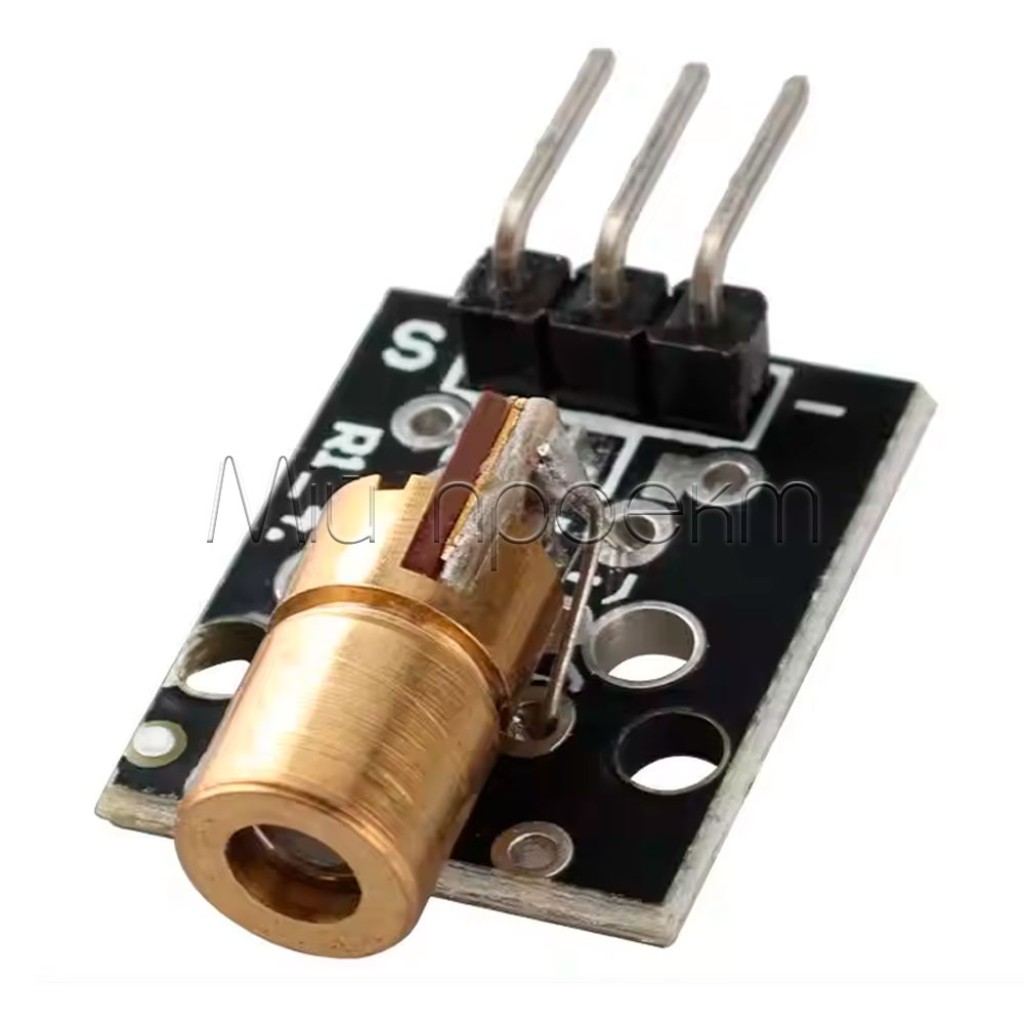

🔌 Лазерный модуль KY-008 (650 нм)

Красный лазерный диод с 3 выводами и встроенным ограничением тока резисторами

⚡ Быстрый обзор

Тип: модуль с красным лазерным диодом.
Длина волны: 650 нм.
Управление: цифровой сигнал HIGH/LOW.
Выводы: 3 контакта — S (сигнал), V (питание), - (GND).
Встроенные резисторы: 10 кОм (SMD “103”) и 91 Ом (выводной).
Рабочее напряжение: 5В (типовое).
Совместимость: Arduino, Raspberry Pi и другие платформы с цифровыми выходами.

📖 Общее описание

KY-008 — компактный лазерный модуль с красным диодом 650 нм, предназначенный для интеграции в проекты с микроконтроллерами. Модуль имеет простой цифровой интерфейс: лазер включается/выключается управляющим сигналом HIGH/LOW.

На плате установлены резисторы, ограничивающие ток и помогающие стабилизировать работу диода. Благодаря 3-пиновому подключению (S, V, GND) модуль удобно использовать в учебных, робототехнических и экспериментальных задачах, где нужен узкий видимый луч.

✅ Технические преимущества

• Встроенное ограничение тока — два резистора (10 кОм и 91 Ом) на плате уменьшают риск перегрузки лазерного диода при типовом использовании.
• Длина волны 650 нм — видимый красный луч для визуальных экспериментов и оптических датчиков.
• Простое цифровое управление — включение/выключение сигналом HIGH/LOW без сложных схем управления.
• 3-пиновое подключение — S (сигнал), V (питание), GND (заземление) с четкой маркировкой.
• Компактный форм-фактор — удобен для макетирования и встраивания в небольшие устройства.

🔧 Где применяется?

🚨 Охранные системы (прерывание луча)

🧱 Обнаружение препятствий с фотодатчиком

🤖 Робототехника (визуальные маркеры)

🎓 Образовательные эксперименты по оптике

🎮 Развлекательные проекты

🧭 Системы нацеливания (маркер)

📏 Эксперименты с измерением расстояния (с датчиками света)

📦 Технические характеристики

Тип лазера: красный лазерный диод
Длина волны: 650 нм
Количество выводов: 3
Распределение выводов: S (слева), V (средний), - / GND (справа)
Встроенные компоненты: R1 10 кОм (SMD “103”), R2 91 Ом (выводной)
Тип управления: цифровой сигнал HIGH/LOW
Рабочее напряжение: 5В (типовое)
Рабочая температура: -10°C до +50°C
Совместимость: Arduino, Raspberry Pi и другие микроконтроллеры с цифровыми выходами
Оптика: видимый красный луч; возможно рассеивание в атмосфере и в линзе модуля

⚠️ Важно знать

Безопасность для зрения: не направляйте луч в глаза людям или животным; при необходимости используйте защитные очки.
Правильное подключение: S — к цифровому выходу, V — к питанию, “-” — к GND.
Длительная работа: избегайте непрерывного включения на длительное время — возможен перегрев и уменьшение ресурса диода.
Температурное влияние: характеристики могут меняться в зависимости от температуры окружающей среды.
Нужен приемник: для систем “прерывания луча” или детекции отражения используйте фотодатчик/фоторезистор или специализированный приемник.

❓ FAQ

Q: Какая длина волны у KY-008?
A: 650 нм (красный лазер).
Q: Как управлять лазером с микроконтроллера?
A: Подавайте цифровой сигнал HIGH/LOW на контакт S.
Q: Какие контакты у модуля?
A: S (сигнал), V (питание, средний контакт), - (GND).
Q: Есть ли на плате ограничение тока?
A: Да, в описании указаны два резистора: 10 кОм и 91 Ом.
Q: Какие основные правила безопасности?
A: Не направляйте луч в глаза; соблюдайте правила работы с лазерами.

#ЛазерныйМодуль #KY008 #КрасныйЛазер #650nm #Arduino #Робототехника #Электроника

Характеристики

-Основные-

-Входное напряжение-

5 В

-Ток потребления-

30 мА

-Максимальная мощность-

5 мВт

-Дополнительные-

-Размеры-

23 х 15 мм

-Длина волны излучения-

650 нм

-Вес-

2.2 г

Отзывы

Рейтинг товара

Отзывов: 1

Саша

08 сентября 2024 (10:28)

Модуль працює відмінно, надає яскравий і чіткий лазерний промінь, доставили досить швидко

Достоинства товара:

Яскравий промінь

–

Недостатки товара:

Немає

Отзыв полезен? 1

Вопросы и ответы

Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

FAQ (частые вопросы)

?Подходит ли KY-008 для дальнего обнаружения?

!Нет, из-за расхождения луча, лучше для коротких дистанций. Используйте более мощный лазер для дальности.
?Как подключить KY-008 к Arduino для точного управления?

!Подключите VCC к 5В, GND к земле, Signal к цифровому пину. Управляйте через HIGH/LOW для включения/выключения.
?Можно ли использовать KY-008 с фотодиодом для измерения расстояния?

!Да, но точность низкая из-за отражающих свойств. Подходит для грубых оценок, а не точных измерений.
?Как уменьшить энергопотребление KY-008 в батарейном проекте?

!Выключайте лазер, когда он не нужен, учитывая потребление 50-60 мА. Оптимизируйте использование.
?Как точно управлять временем для сигнализации?

!Используйте delayMicroseconds() для точного тайминга, например, для Морзе или сигнализации.
?Почему мой KY-008 не работает, и как это исправить?

!Проверьте питание, пины, перегрев, повреждения. Дайте остыть, если перегрев.
