Кратко о HW-681

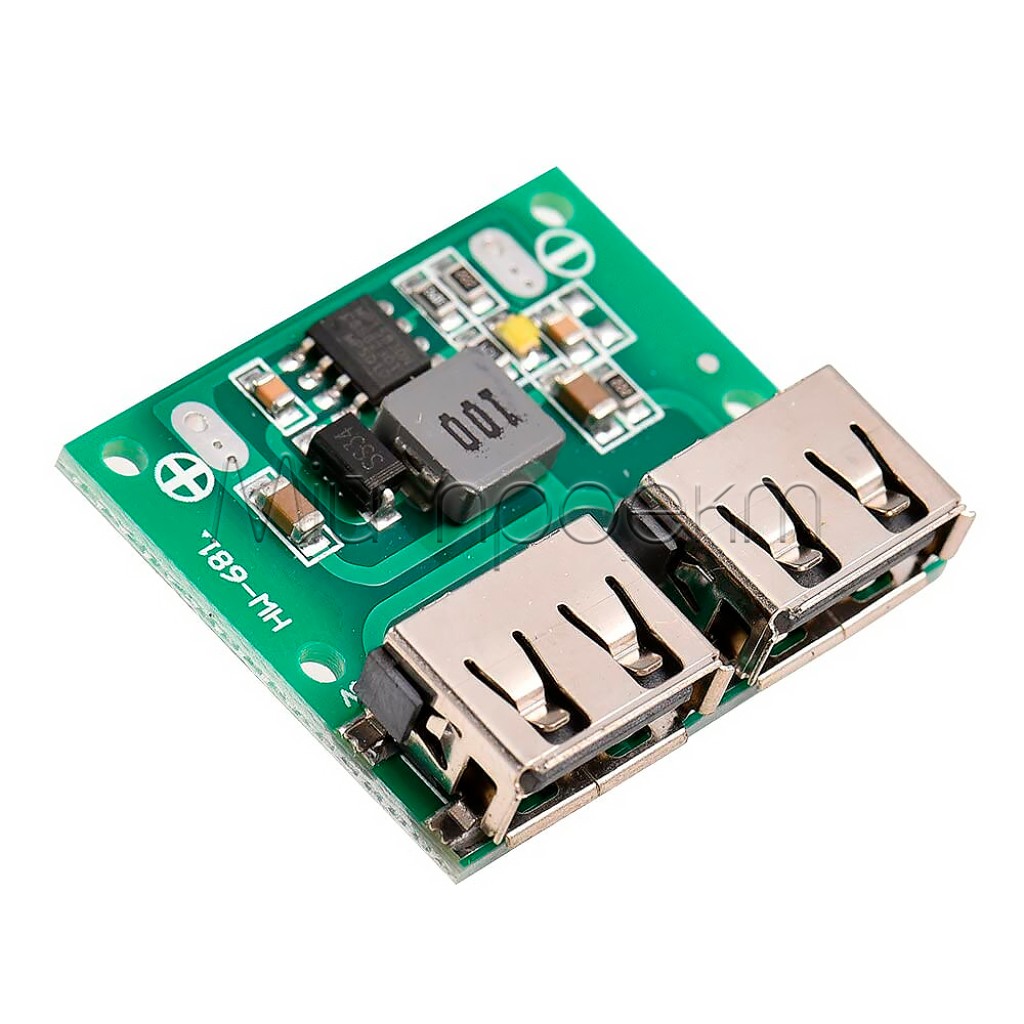

HW-681 — понижающий DC-DC модуль, который преобразует постоянное напряжение 6–26 В в фиксированные 5 В и подает питание через два разъема USB Type-A. Модуль удобен для встроенного USB-выхода от стабилизированного источника 9, 12 или 24 В.
Ключевые характеристики
- Тип преобразования
- понижающий DC-DC, buck / step-down
- Входное напряжение
- 6–26 В DC
- Выходное напряжение
- 5 В
- Номинальный выходной ток
- 2 А суммарно
- Максимальный выходной ток
- до 3 А суммарно
- Выходные разъемы
- 2 × USB Type-A
- Размеры модуля

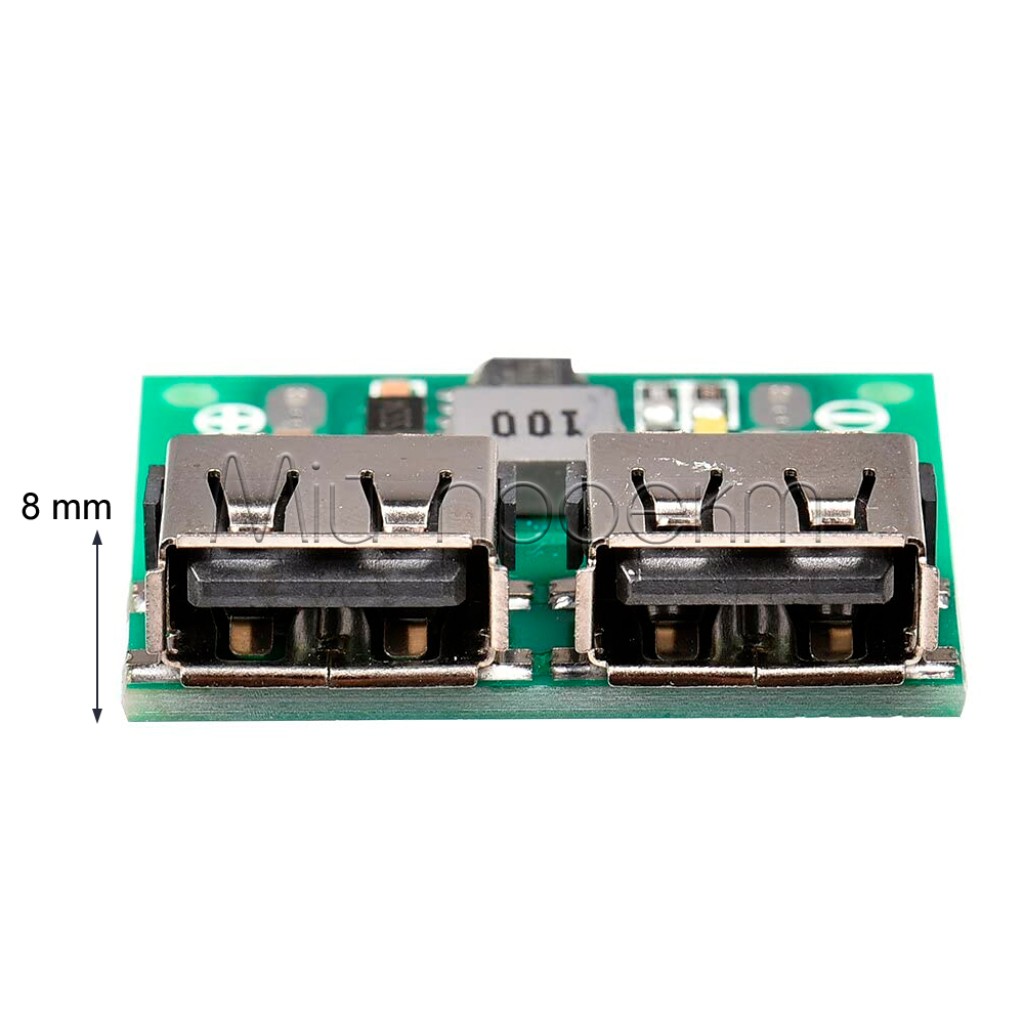

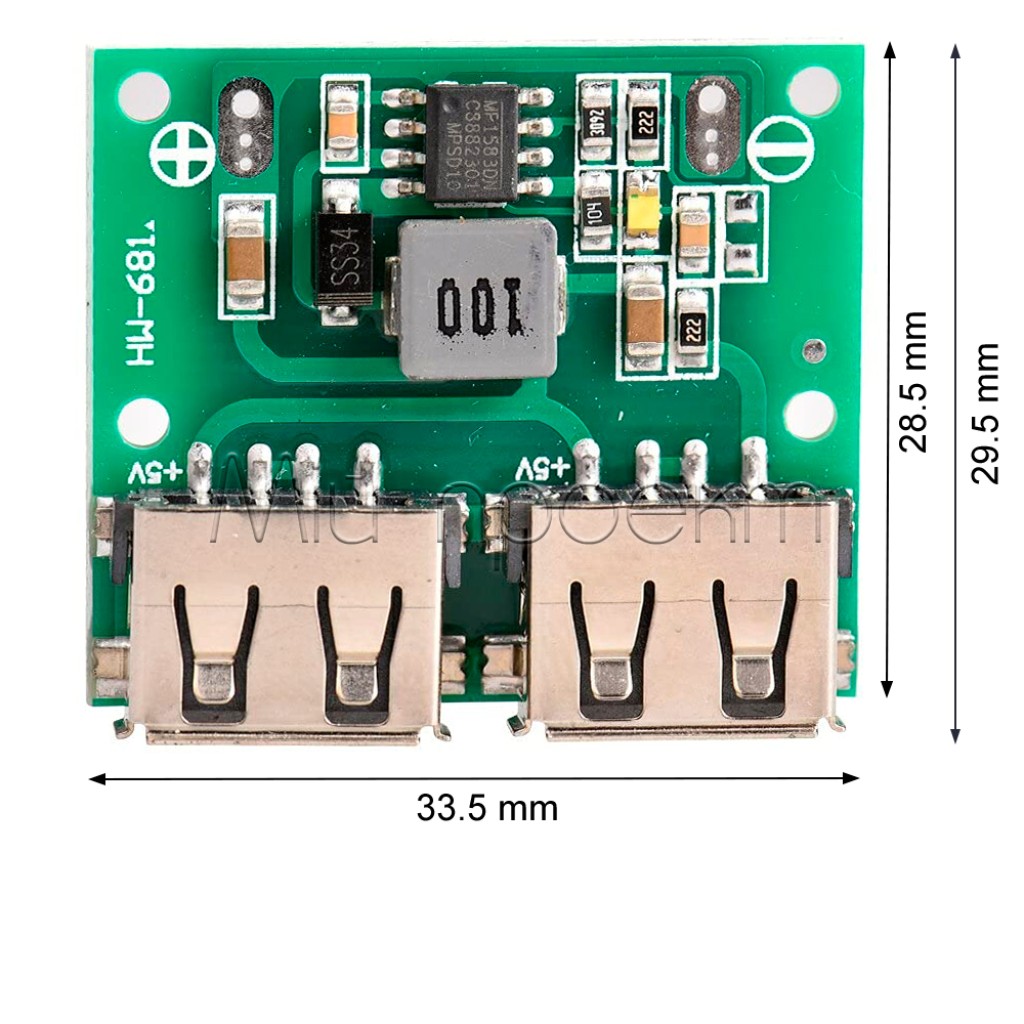

- 33,5 × 29,5 × 8 мм
Подробное описание и особенности
Один преобразователь для двух USB-выходов
Оба USB-порта получают фиксированные 5 В от общего понижающего узла. Если подключены два устройства, их суммарное потребление должно оставаться в пределах возможностей модуля и источника питания. Для длительной работы целесообразно ориентироваться на номинальные 2 А, а не проектировать систему исходя из максимальных 3 А.
Питание от источника с более высоким напряжением
HW-681 работает только на понижение: входное напряжение должно находиться в диапазоне 6–26 В. Модуль не повышает напряжение одного Li-ion или Li-Po элемента до 5 В и не заряжает аккумулятор. Источник должен обеспечивать необходимую входную мощность без заметной просадки напряжения.
Зарядка и совместимость
Модуль формирует 5-вольтовый USB-выход для совместимых устройств. Фактический зарядный ток определяют подключенное устройство, USB-кабель, нагрузка обоих портов и тепловой режим платы. Поддержку Quick Charge, USB Power Delivery или других протоколов быстрой зарядки не следует ожидать без отдельного подтверждения.
Подойдет / не подойдет
Подойдет
- для получения фиксированных 5 В от стабилизированного источника 6–26 В;
- для встроенного двухпортового USB-выхода в DIY-устройстве;
- для питания одного или двух 5-вольтовых USB-устройств с суммарным потреблением до номинальных 2 А;
- для компактного лабораторного или стационарного узла питания с контролем напряжения и нагрева.
Не подойдет
- для источника ниже 6 В, в том числе одного Li-ion или Li-Po элемента;
- для повышения или ручной регулировки выходного напряжения;
- для гарантированных 3 А на каждом USB-порту;
- для устройств, которым обязательно требуется подтвержденный протокол QC или USB PD;
- для прямого незащищенного подключения к бортовой сети с импульсными перенапряжениями.
Примеры применения
USB-выход от блока питания 12 В
Модуль можно встроить в корпус устройства, чтобы получить два 5-вольтовых USB-порта от стабилизированной 12-вольтовой шины. Перед постоянной эксплуатацией проверьте выходное напряжение и температуру под фактической нагрузкой.
Вспомогательное питание в системе 24 В
HW-681 может сформировать отдельную 5-вольтовую линию для USB-периферии от стабилизированного источника 24 В, если на входе отсутствуют выбросы выше 26 В и обеспечена вентиляция.
Компактный двухпортовый стендовый адаптер
Плата подходит для адаптера в корпусе с входным кабелем, механической разгрузкой натяжения и двумя доступными разъемами USB Type-A.
Подключение
Проверьте источник
Убедитесь, что источник выдает постоянное напряжение 6–26 В и имеет достаточный запас мощности для подключенной нагрузки.
Подключите вход с правильной полярностью

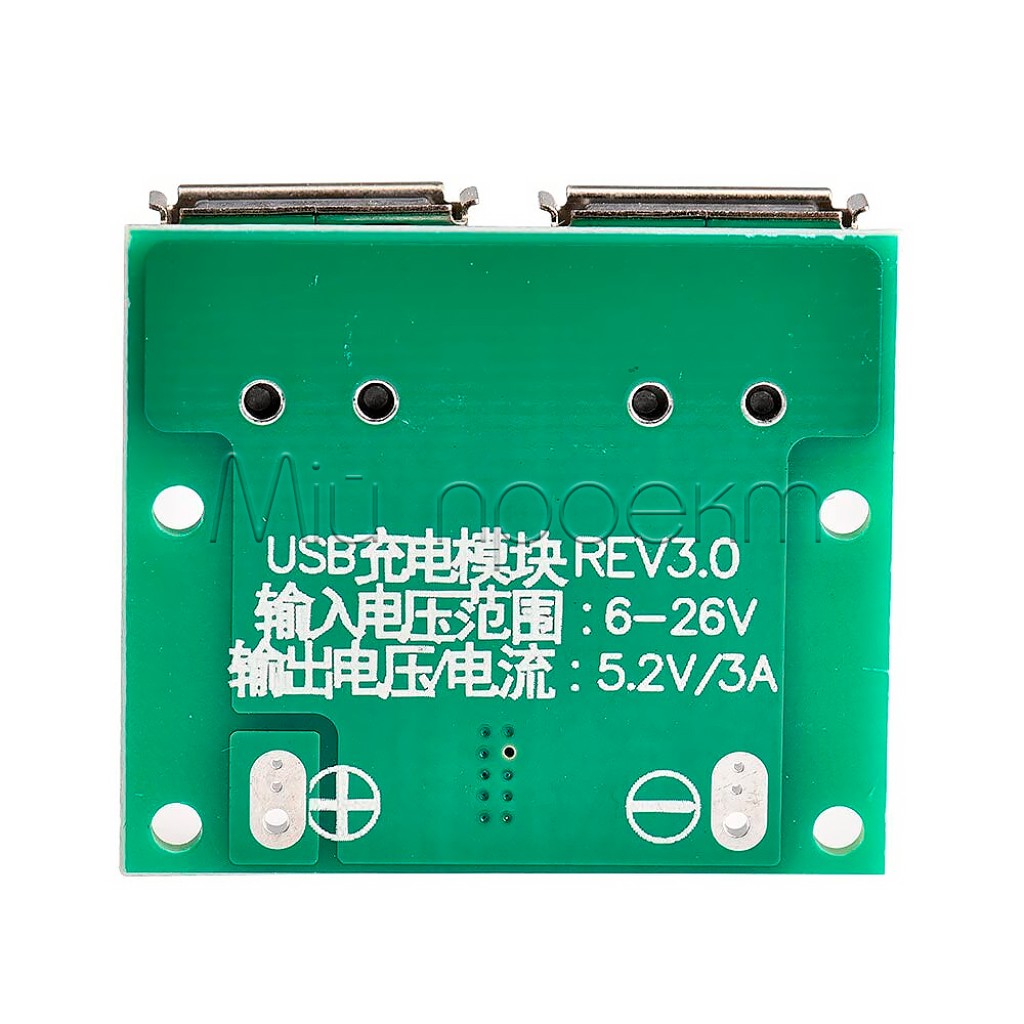

Подключите плюс и минус источника к соответствующим маркированным контактам платы. Перед включением еще раз проверьте полярность и отсутствие короткого замыкания.
Проверьте 5 В без нагрузки
После подачи питания измерьте напряжение на USB-выходе. Подключайте устройство только после подтверждения правильного значения.
Увеличивайте нагрузку постепенно
Сначала проверьте работу с одним устройством, затем при необходимости подключите второе. Контролируйте суммарный ток, стабильность 5 В и температуру платы.
Ограничения и безопасность
Не перепутайте полярность
Ошибочное подключение плюса и минуса может повредить модуль, источник или USB-устройство. Проверяйте маркировку и напряжение до первого включения.
Не превышайте 26 В на входе
Используйте стабилизированный источник без выбросов выше верхнего предела. Для бортовых и других сетей с помехами требуется отдельная входная защита, рассчитанная на условия конкретной системы.
3 А — максимальное, а не номинальное значение
Для длительной нагрузки ориентируйтесь на 2 А суммарно. Если плата заметно нагревается или напряжение проседает, уменьшите ток и улучшите вентиляцию.
Защитите открытую плату
Не допускайте контакта платы с металлическими деталями, влагой или проводящей пылью. В корпусе оставьте вентиляцию и закрепите входной кабель так, чтобы натяжение не передавалось на места пайки.
Альтернативы по типу питания
- Для одного Li-ion или Li-Po элемента 2,8–4,5 В и USB-выхода с QC3.0 подойдет повышающий USB-преобразователь на TPS61088; зарядка и защита аккумулятора для него реализуются отдельно.
- Если нужны регулируемое выходное напряжение и больший запас по току без готовых USB-разъемов, рассмотрите понижающий модуль XL4015 до 5 А.
FAQ
Выдает ли каждый USB-порт по 3 А?
Нет. Максимальные 3 А относятся к модулю в целом. Два порта делят доступную мощность, а для длительной работы следует ориентироваться на суммарные 2 А.
Можно ли одновременно подключить два устройства?
Да, если оба устройства работают от 5 В, а их суммарное потребление не превышает возможности модуля и источника. Скорость зарядки каждого устройства может различаться.
Будет ли HW-681 работать от одного аккумулятора 18650?
Нет. Напряжение одного Li-ion элемента ниже минимальных 6 В на входе. Для аккумулятора 1S требуется повышающий преобразователь, а также отдельные зарядный контроллер и защита батареи.
Поддерживает ли модуль быструю зарядку QC или USB PD?
Подтвержден только фиксированный выход 5 В. Если устройству требуется конкретный протокол быстрой зарядки, выберите модуль с прямо заявленной поддержкой этого протокола.
