Модуль ESP8266-12F Wi-Fi

Производитель: Китай Код товара: 1198
0
Все о товаре
Описание
Характеристики
Отзывы 0
Вопросы0
FAQ
Инструкция

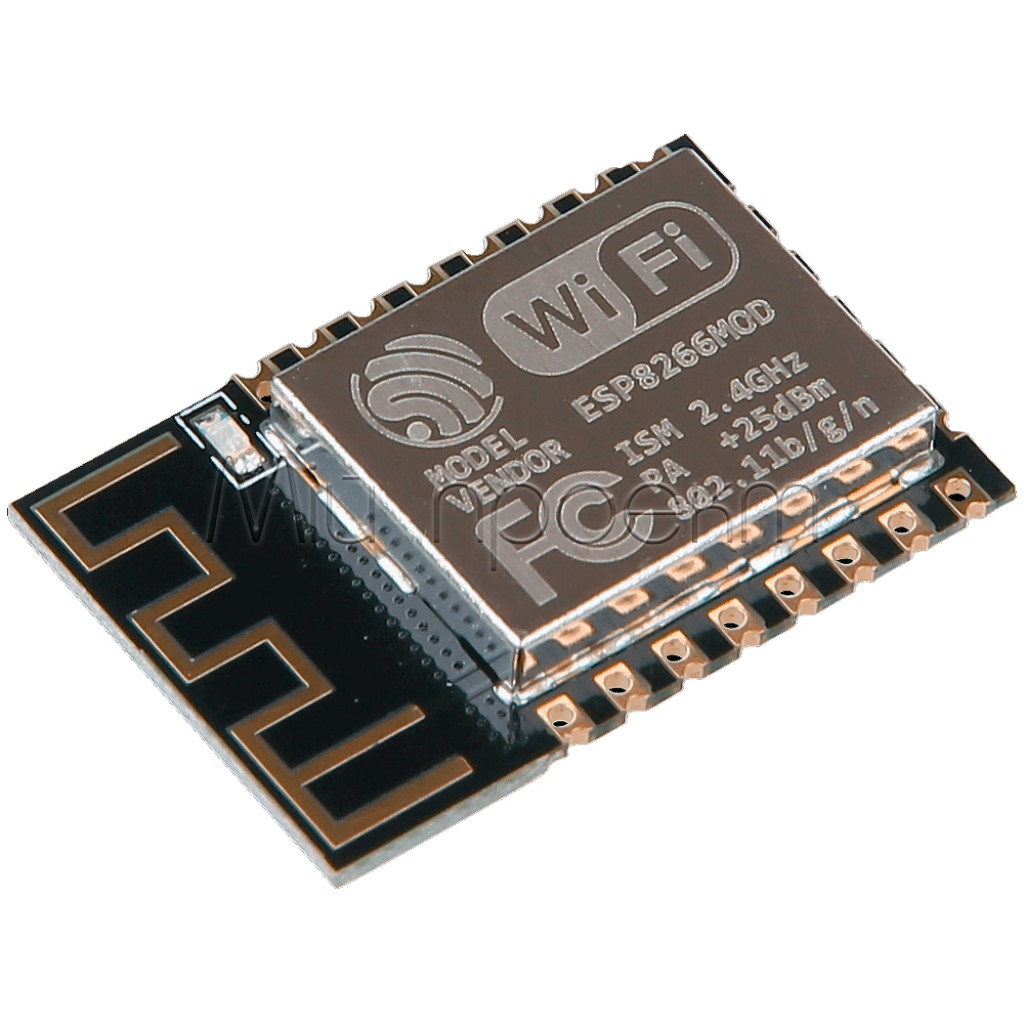

Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Модуль ESP8266-12F Wi-Fi
Есть в наличии
Код товара: 1198
80.00 грн
Нашли дешевле?
🚚 Відправка в день замовлення при оформленні до 15:00. Увага!
-Рабочее напряжение-:3.3 В
-Интерфейс-:UART, GPIO, SPI, I2C, ADC, Модуль Wi-Fi: 802.11 b/g/n, до 150 Мбит/сек
-Рабочая частота-:2.4 ГГц
-Флеш-память-:4 МБ
-Хранилище данных ОЗУ-:80 кБ
-Микроконтроллер-:ESP8266
-Размеры-:24,5 х 16 мм
Доставка
Новой почтой в отделения и почтоматы Новой почтой в отделения и почтоматы
от 80 ₴
ROZETKA Delivery ROZETKA Delivery
Фиксировано 49 грн
Укрпочтой в отделение по Украине Укрпочтой в отделение по Украине
от 45 ₴
Meest Express Meest Express
от 60 ₴
Оплата
Оплата картой Оплата картой
Перевод на карточку Перевод на карточку
Оплата на IBAN Оплата на IBAN
Безналичный расчет Безналичный расчет
Наложенный платеж Наложенный платеж
Гарантийные положения
Гарантийные обязательства на товары, которые были паяные, не распространяются
Модуль ESP8266-12F Wi-Fi
80.00 грн
Описание

📶 ESP8266-12F Wi-Fi Модуль — 4MB Flash

Мощный беспроводной микроконтроллер для создания IoT-устройств и умного дома

Общее описание

ESP8266-12F — это улучшенная версия популярного Wi-Fi модуля ESP8266, сочетающая в себе производительный 32-битный микроконтроллер с встроенным Wi-Fi трансивером, 4MB флеш-памяти и расширенными возможностями ввода/вывода. Этот компактный модуль обеспечивает полноценное решение для IoT-проектов, позволяя легко подключать любые ваши устройства к беспроводной сети. Серия 12F отличается надёжностью, увеличенным количеством выводов GPIO по сравнению с предыдущими версиями и экранированным корпусом, что обеспечивает лучшую помехозащищённость. Модуль может работать как автономно, так и совместно с Arduino, Raspberry Pi или другими микроконтроллерами, открывая безграничные возможности для создания умных систем, веб-серверов, беспроводных датчиков и других инновационных проектов.

✅ Технические преимущества:

  • Увеличенная память 4MB – позволяет хранить сложные веб-интерфейсы, реализовывать OTA-обновления (Over-The-Air) и разрабатывать более функциональные приложения по сравнению со стандартными модулями с меньшим объёмом памяти
  • Расширенный пинаут – 11 доступных GPIO пинов (из них 9 поддерживают ШИМ) и 1 аналоговый вход, что позволяет подключать разнообразные датчики, дисплеи, управляющие элементы и другие периферийные устройства без дополнительных расширителей
  • Разнообразные режимы Wi-Fi – может работать как станция (STA), подключаясь к существующим сетям, как точка доступа (AP), создавая собственную Wi-Fi сеть, или одновременно в обоих режимах (AP+STA), что открывает широкие возможности для сетевого взаимодействия
  • Мощная вычислительная платформа – 32-битный процессор Tensilica L106 с тактовой частотой 80 МГц (с возможностью разгона до 160 МГц) и производительностью до 600 DMIPS обеспечивает достаточную мощность для сложных алгоритмов обработки данных
  • Экранированный корпус и встроенная антенна – повышенная помехозащищённость благодаря металлическому экрану и встроенной PCB-антенне с дальностью действия до 140 м на открытой местности, что обеспечивает стабильное беспроводное соединение в различных условиях эксплуатации

🔧 Идеальное решение для:

Умный дом

Управление реле по Wi-Fi

Беспроводные датчики

Веб-серверы

MQTT клиенты

Системы мониторинга

Arduino-проекты с Wi-Fi

DIY IoT-устройства

💡 Широкие возможности применения:

  • Умное управление электроприборами – создайте систему управления освещением, вентиляцией, отоплением или другими бытовыми приборами через Wi-Fi. ESP8266-12F может управлять несколькими реле одновременно, поддерживает планирование по времени и условиям, а также позволяет разработать удобный веб-интерфейс с привлекательными визуальными элементами для управления с любого смартфона или компьютера в домашней сети.
  • Система мониторинга микроклимата – благодаря наличию аналогового входа и большому количеству цифровых пинов, модуль может одновременно работать с несколькими датчиками (температуры, влажности, давления, освещённости, CO2). Собранные данные могут отображаться на локальном веб-сервере с графиками и диаграммами или отправляться в облачные сервисы для долгосрочного хранения и анализа, например через MQTT или HTTP.
  • Система охраны и безопасности – создайте беспроводной датчик движения с оповещением через Wi-Fi. ESP8266-12F может считывать данные с PIR-сенсоров движения, магнитных датчиков открытия дверей/окон или других датчиков безопасности, и при обнаружении подозрительной активности отправлять push-уведомления на ваш смартфон, запускать сирену или включать освещение. Благодаря режиму глубокого сна такие системы могут работать от батарей в течение длительного времени.
  • Гибкая интеграция с популярными системами умного дома – ESP8266-12F совместим с большинством популярных платформ автоматизации, таких как Home Assistant, OpenHAB, Node-RED, Domoticz и другие. Для интеграции можно использовать готовые библиотеки и прошивки, например Tasmota, ESPHome или ESPEasy, которые значительно упрощают настройку и обеспечивают надёжную работу с минимальными усилиями по программированию.
  • Создание веб-серверов с интерактивным интерфейсом – благодаря увеличенной памяти до 4MB, на ESP8266-12F можно реализовать полноценный веб-сервер с отображением данных в реальном времени, красивой графикой и даже JavaScript-интерфейсами. Возможность загрузки файлов через веб-интерфейс позволяет легко обновлять дизайн или функциональность без перепрошивки. Такой сервер может выступать центром управления для всех ваших IoT-устройств в локальной сети.

📦 Детальные технические характеристики:

  • Процессор:
    • Микроконтроллер: Tensilica L106 32-бит
    • Тактовая частота: 80 МГц (с возможностью разгона до 160 МГц)
    • Производительность: до 600 DMIPS
    • Оперативная память (RAM): 80 КБ (доступно для пользовательских программ)
    • Флеш-память: 4 МБ (32 Мбит)
  • Беспроводная связь:
    • Wi-Fi стандарт: IEEE 802.11 b/g/n
    • Частота: 2.4 ГГц
    • Максимальная скорость передачи: до 72 Мбит/с
    • Режимы работы: клиент (STA), точка доступа (AP), комбинированный (STA+AP)
    • Безопасность: WPA/WPA2, WEP, TKIP, AES
    • Встроенная PCB-антенна с дальностью до 140 м на открытом пространстве
    • Мощность передачи: +20 дБм (100 мВт)
  • Выводы и интерфейсы:
    • Общее количество GPIO: 11 пинов
    • Поддержка ШИМ (PWM): 9 пинов
    • Аналоговые входы: 1 (ADC0, 10-бит, 0-1В)
    • Интерфейсы: UART, SPI, I2C, I2S
    • GPIO с особыми функциями: GPIO0 (для режима прошивки при соединении с GND)
  • Электрические характеристики:
    • Напряжение питания: 3.0-3.6В (номинальное 3.3В)
    • Логические уровни: 3.3В (не толерантны к 5В)
    • Потребление тока: до 200 мА (при передаче по Wi-Fi)
    • Ток потребления в режиме глубокого сна: < 20 мкА
    • Рабочая температура: -40°C до +125°C
  • Программные возможности:
    • Поддержка языков программирования: C/C++ (Arduino IDE), MicroPython, Lua (NodeMCU)
    • Поддержка AT-команд для управления через UART
    • Возможность OTA (Over-The-Air) обновлений прошивки
    • Встроенные протоколы: TCP/IP, UDP, HTTP, FTP, MQTT
    • Поддержка Soft-AP для создания собственной точки доступа
    • Поддержка DNS-сервера

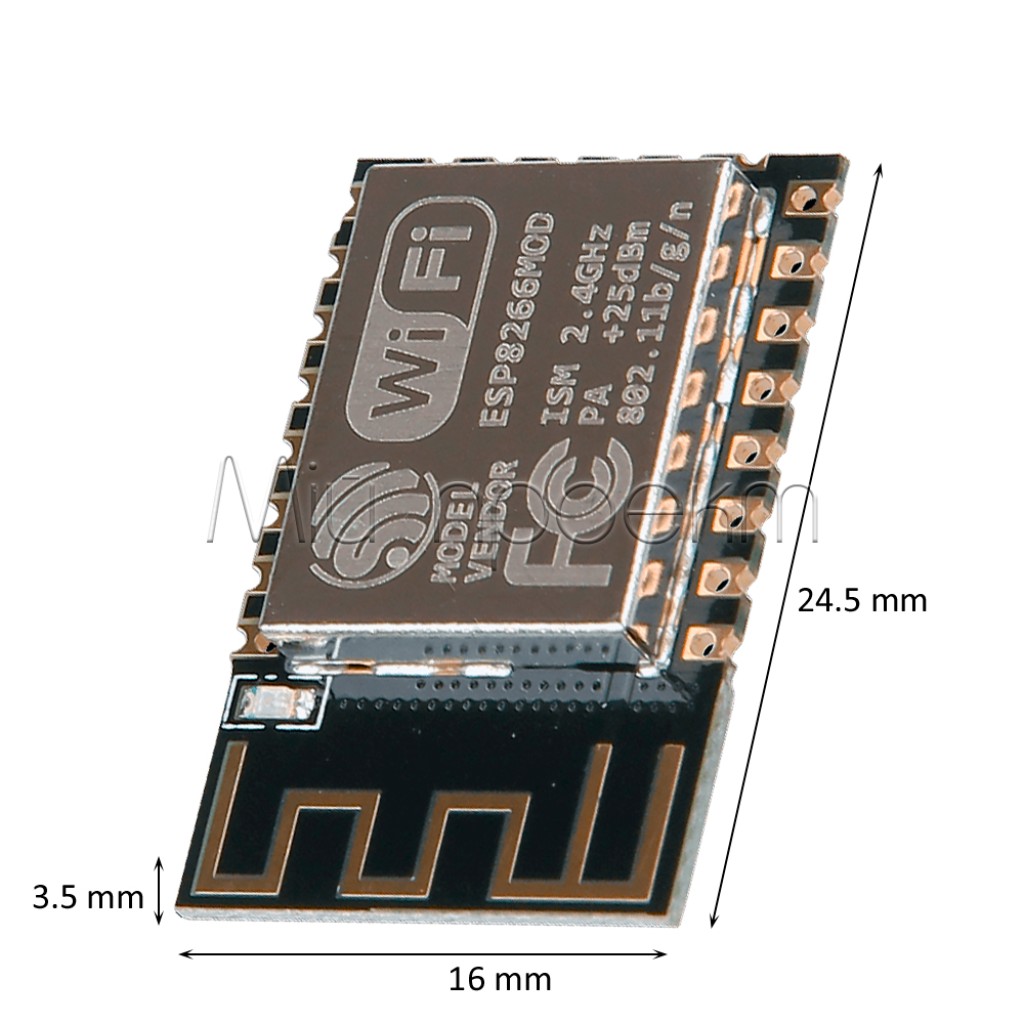

  • Физические характеристики:
    • Размеры модуля: 24 x 16 x 3 мм
    • Вес: примерно 2 г
    • Тип корпуса: SMD с металлическим экраном
    • Шаг выводов: 2 мм (требуется адаптер для стандартных макетных плат)

⚠️ Важные аспекты использования:

  • Стабильное питание – залог надёжной работы – ESP8266-12F требует качественного источника питания 3.3В, способного обеспечить ток до 200-300 мА при пиковой нагрузке (Wi-Fi передача). Использование нестабильного или недостаточно мощного источника приведёт к непредсказуемому поведению, самопроизвольным перезагрузкам или полному отказу модуля. Рекомендуется использовать стабилизатор напряжения AMS1117-3.3 или аналогичный при питании от источника 5В.
  • Подтягивающие резисторы для стабильной работы – для надёжного запуска и работы модуля необходимо подтянуть определённые пины к нужным логическим уровням: CH_PD (Enable) и RST необходимо подтянуть к VCC через резисторы 10 кОм, GPIO15 – к GND (также через резистор 10 кОм), а GPIO0 и GPIO2 – к VCC, если не используете их для других целей. Использование платы-адаптера с установленными резисторами значительно упрощает работу с модулем.
  • Особенности прошивки модуля – для перевода ESP8266-12F в режим прошивки необходимо подключить GPIO0 к GND во время подачи питания или перезагрузки (через RST). После завершения прошивки GPIO0 следует отключить от GND. Для прошивки используйте адаптер USB-UART с уровнем сигнала 3.3В или добавьте делитель напряжения для RX модуля, если используете 5В-адаптеры или Arduino в качестве программатора.
  • Эффективное использование энергии – ESP8266-12F имеет встроенные режимы энергосбережения, включая режим глубокого сна (deep sleep), в котором потребление снижается до менее чем 20 мкА. Для использования этого режима нужно соединить пин GPIO16 с RST. Использование режимов сна позволяет создавать автономные устройства, работающие от батарей в течение месяцев. Оптимизируйте ваш код, чтобы минимизировать время активного Wi-Fi, являющегося наибольшим потребителем энергии.
  • Доступность пинов и распиновка – при проектировании вашего устройства учитывайте, что некоторые пины ESP8266-12F имеют специфические функции, которые могут ограничивать их использование: GPIO0, GPIO2 и GPIO15 определяют режим загрузки, а GPIO6-GPIO11 обычно заняты для внутреннего подключения флеш-памяти и недоступны для пользователя. Используйте референсную документацию для правильного планирования подключений вашей периферии.

ESP8266-12F с 4MB памяти — это мощное и гибкое решение для создания IoT-устройств и умного дома, которое сочетает высокую производительность, расширенные возможности подключения и компактные размеры. Начните своё путешествие в мир Интернета вещей с проверенным временем и сообществом модулем, обладающим идеальным балансом между функциональностью, ценой и простотой использования!

ЗАКАЗАТЬ СЕЙЧАС
#ESP8266 #ESP12F #WiFiМодуль #IoT #УмныйДом #Arduino

вайфай

Характеристики
-Основные-
-Рабочее напряжение-
3.3 В
-Интерфейс-
UART, GPIO, SPI, I2C, ADC, Модуль Wi-Fi: 802.11 b/g/n, до 150 Мбит/сек
-Рабочая частота-
2.4 ГГц
-Флеш-память-
4 МБ
-Хранилище данных ОЗУ-
80 кБ
-Микроконтроллер-
ESP8266
-Дополнительные-
-Размеры-
24,5 х 16 мм
Отзывы

Нет отзывов о данном товаре.

Нет отзывов о данном товаре, станьте первым, оставьте свой отзыв.

Вопросы и ответы
Добавьте вопрос, и мы ответим в ближайшее время.

Нет вопросов о данном товаре, станьте первым и задайте свой вопрос.

Инструкция

⚡ Инструкция подключения ESP8266-12F Wi-Fi Модуль

Микроконтроллер с Wi-Fi — 4MB Flash, UART, для IoT и DIY-проектов

1. Идентификация и основные компоненты

ESP8266-12F — это компактный Wi-Fi модуль с процессором Tensilica L106 32-bit, обеспечивающий полную поддержку стандарта 802.11 b/g/n Wi-Fi с встроенным TCP/IP стеком.

flowchart TD
    subgraph ESP12F["ESP8266-12F (вид сверху)"]
      direction TB

      subgraph Components["Основные компоненты"]
        ESP["ESP8266EX
микроконтроллер"] FLASH["4MB Flash память"] ANT["Wi-Fi PCB антенна"] SHIELD["Металлический экран"] end subgraph Pins["Выводы (22 пина)"] direction TB subgraph LeftPins["Левая сторона"] direction TB L1["RST (1)"] --- L2["ADC (2)"] --- L3["EN/CH_PD (3)"] --- L4["GPIO16 (4)"] --- L5["GPIO14 (5)"] --- L6["GPIO12 (6)"] --- L7["GPIO13 (7)"] --- L8["VCC (8)"] end subgraph RightPins["Правая сторона"] direction TB R1["CS0 (15)"] --- R2["MISO (16)"] --- R3["GPIO9 (17)"] --- R4["GPIO10 (18)"] --- R5["MOSI (19)"] --- R6["SCLK (20)"] --- R7["TXD0 (21)"] --- R8["RXD0 (22)"] end subgraph BottomPins["Нижняя сторона"] direction LR B1["GND (15)"] --- B2["GPIO15 (14)"] --- B3["GPIO2 (13)"] --- B4["GPIO0 (12)"] --- B5["GPIO4 (11)"] --- B6["GPIO5 (10)"] --- B7["GND (9)"] end end end classDef pin fill:#f96,stroke:#333,stroke-width:2px class L1,L2,L3,L4,L5,L6,L7,L8,R1,R2,R3,R4,R5,R6,R7,R8,B1,B2,B3,B4,B5,B6,B7 pin

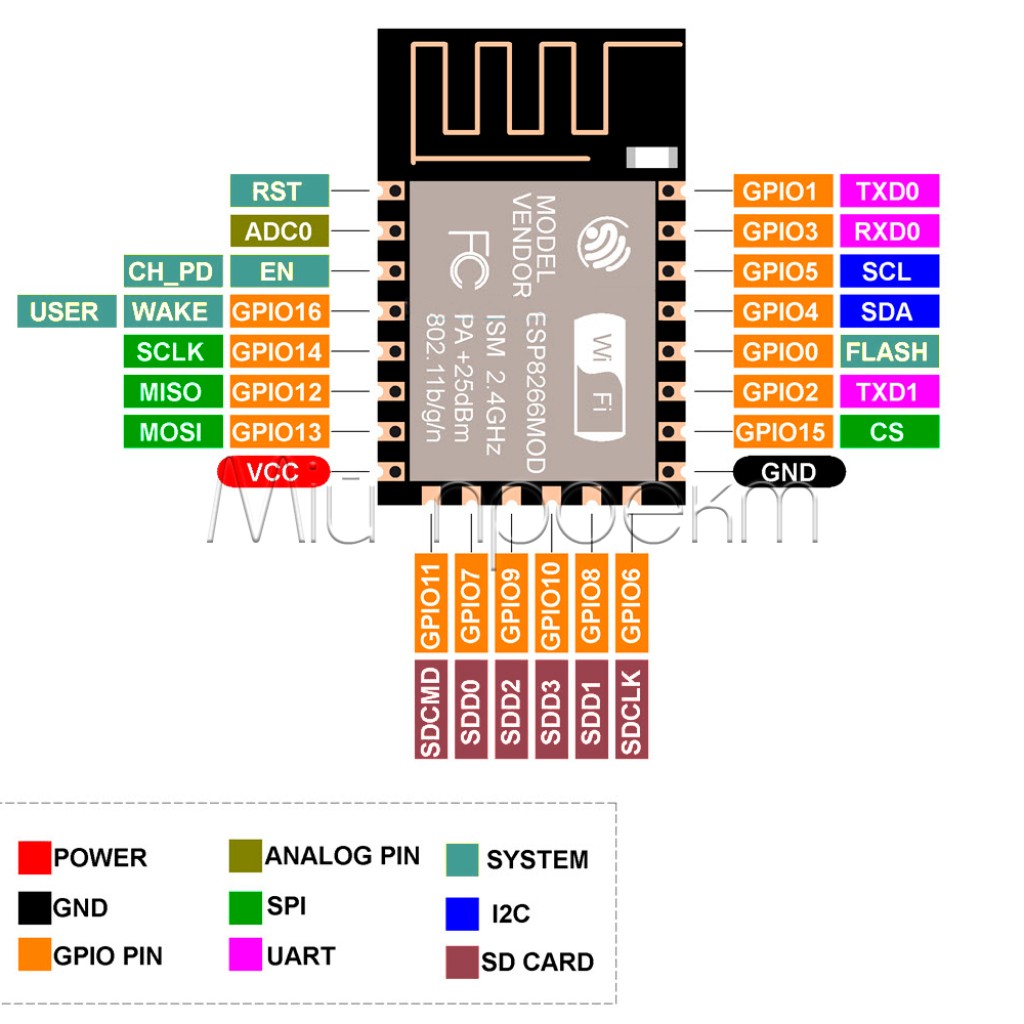

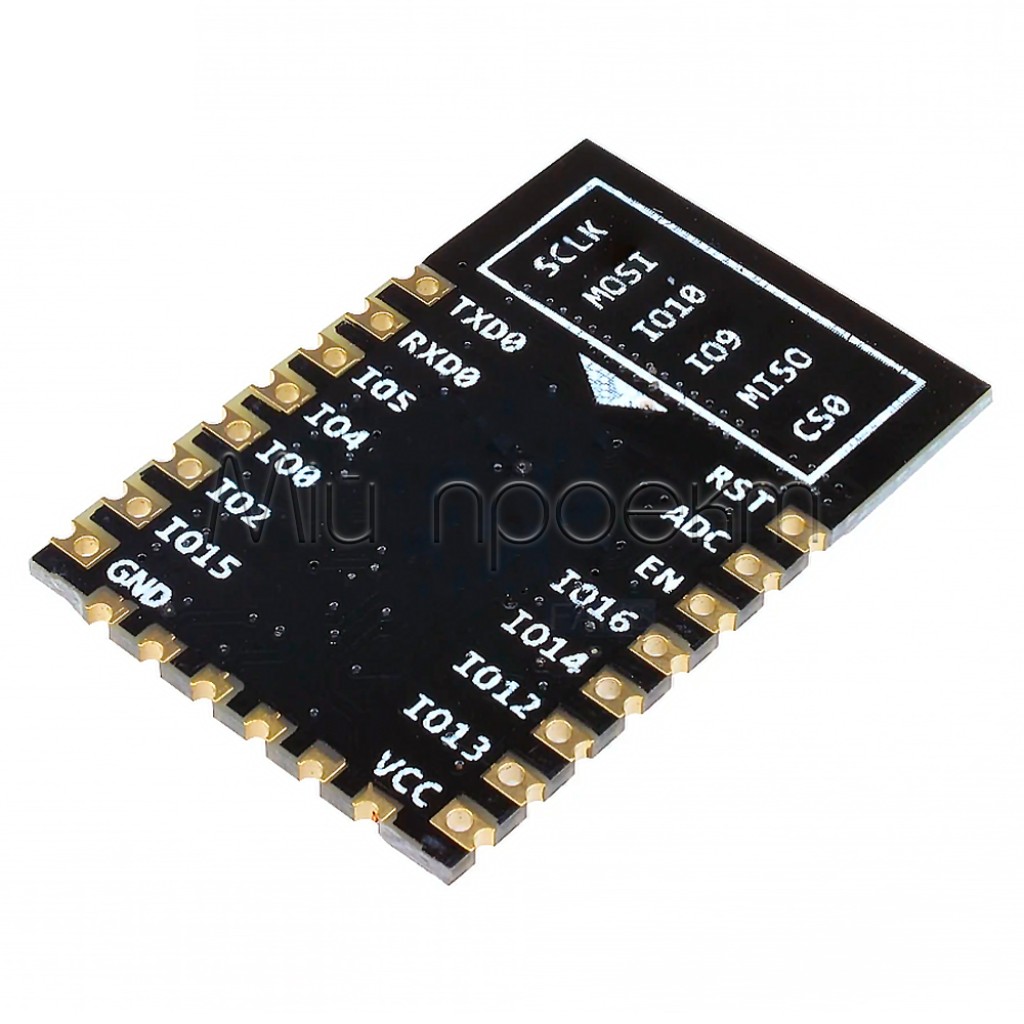

Назначение основных выводов:

Вывод Обозначение Назначение
1 RST Сигнал сброса (активный уровень - низкий)
2 ADC Аналоговый вход (0-1В)
3 EN/CH_PD Включение чипа (должен быть подключён к VCC для работы)
8 VCC Питание 3.3В (НЕ 5В!)
9, 15 GND Земля (минус)
12 GPIO0 Выбор режима загрузки/прошивки
21 TXD0 Передача данных UART
22 RXD0 Приём данных UART
ESP8266-12F работает от напряжения 3.3В! Подключение к напряжению 5В без стабилизатора повредит модуль. Также требуется обвязка для стабильной работы (pull-up резисторы).

2. Необходимые компоненты для подключения

2.1. Основной набор

  • Модуль ESP8266-12F
  • USB-TTL (UART) конвертер с поддержкой логики 3.3В
  • Резисторы 10 кОм (4 шт.)
  • Конденсатор 0.1 мкФ (или 0.33 мкФ)
  • Тактовые кнопки (2 шт.) или перемычки
  • Соединительные провода
  • Макетная плата или другая основа для монтажа

2.2. Инструменты

  • Паяльник и припой
  • Флюс
  • Пинцет
  • Кусачки/бокорезы
  • Мультиметр (желательно)

2.3. Программное обеспечение

  • Arduino IDE с поддержкой ESP8266
  • Драйверы для USB-TTL конвертера
Используйте качественный USB-TTL конвертер с переключателем режима работы 3.3В/5В. Наиболее распространённые типы - на основе микросхем CP2102, CH340 или FT232RL.

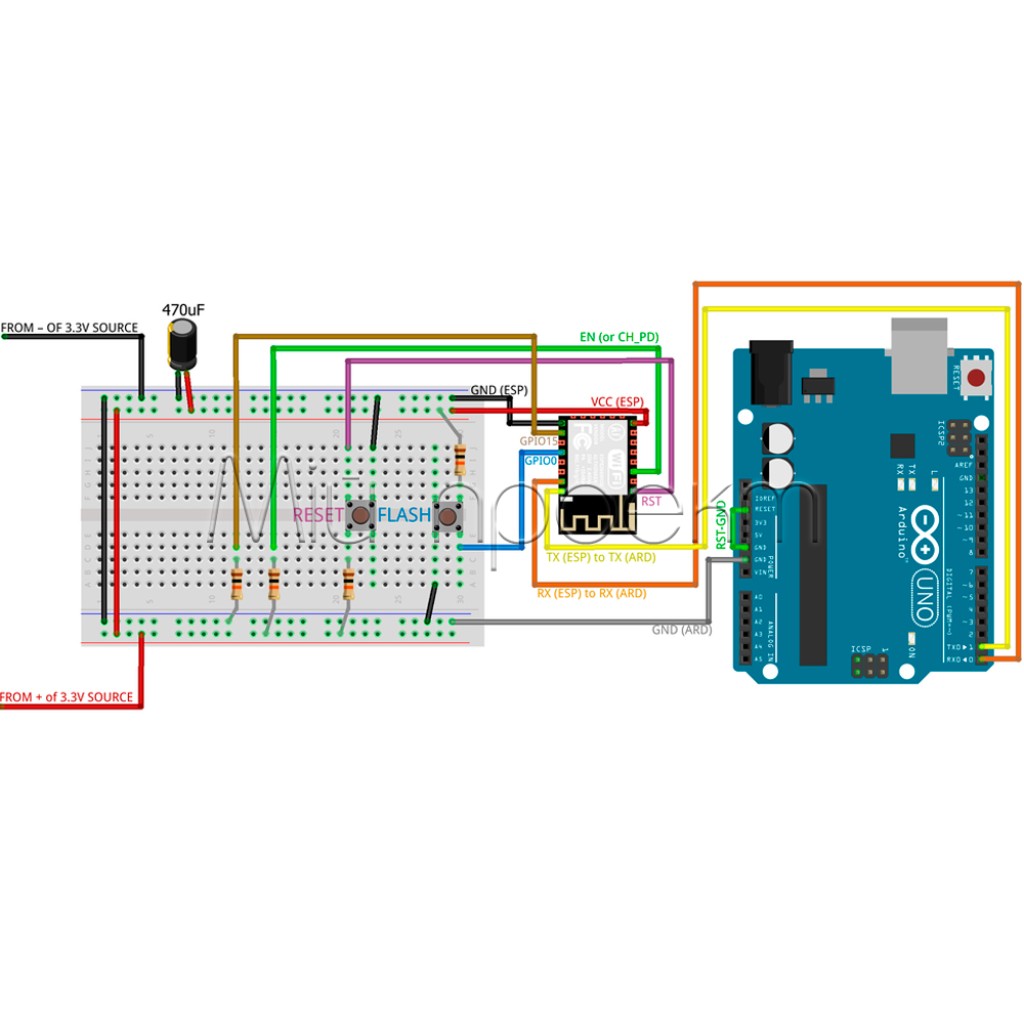

3. Схема подключения

flowchart TD
    subgraph ESP12F["ESP8266-12F"]
      ESP_RST["RST (1)"]
      ESP_EN["EN/CH_PD (3)"]
      ESP_GPIO0["GPIO0 (12)"]
      ESP_VCC["VCC (8)"]
      ESP_GND1["GND (9)"]
      ESP_GND2["GND (15)"]
      ESP_TXD["TXD0 (21)"]
      ESP_RXD["RXD0 (22)"]
    end

    subgraph USB_UART["USB-TTL Конвертер"]
      UART_TX["TX"]
      UART_RX["RX"]
      UART_3V3["3.3V"]
      UART_GND["GND"]
    end

    subgraph PULLUP["Pull-up резисторы"]
      R1["10 кОм"]
      R2["10 кОм"]
      R3["10 кОм"]
    end

    subgraph BUTTONS["Кнопки"]
      BTN_RST["RESET
Кнопка"] BTN_FLASH["FLASH
Кнопка"] end subgraph CAP["Конденсатор"] C1["0.1 мкФ"] end %% Соединение питания UART_3V3 --> ESP_VCC UART_GND --> ESP_GND1 UART_GND --> ESP_GND2 %% Соединение UART UART_TX --> ESP_RXD UART_RX --> ESP_TXD %% Pull-up резисторы ESP_VCC --> R1 --> ESP_RST ESP_VCC --> R2 --> ESP_EN ESP_VCC --> R3 --> ESP_GPIO0 %% Кнопки ESP_RST --- BTN_RST --- ESP_GND1 ESP_GPIO0 --- BTN_FLASH --- ESP_GND1 %% Конденсатор ESP_VCC --- C1 --- ESP_GND1 classDef vcc fill:#f96,stroke:#333,stroke-width:2px classDef gnd fill:#333,stroke:#333,stroke-width:2px,color:#fff classDef uart fill:#bbf,stroke:#333,stroke-width:2px classDef button fill:#ada,stroke:#333,stroke-width:2px class ESP_VCC,UART_3V3 vcc class ESP_GND1,ESP_GND2,UART_GND gnd class ESP_RXD,ESP_TXD,UART_RX,UART_TX uart class BTN_RST,BTN_FLASH button

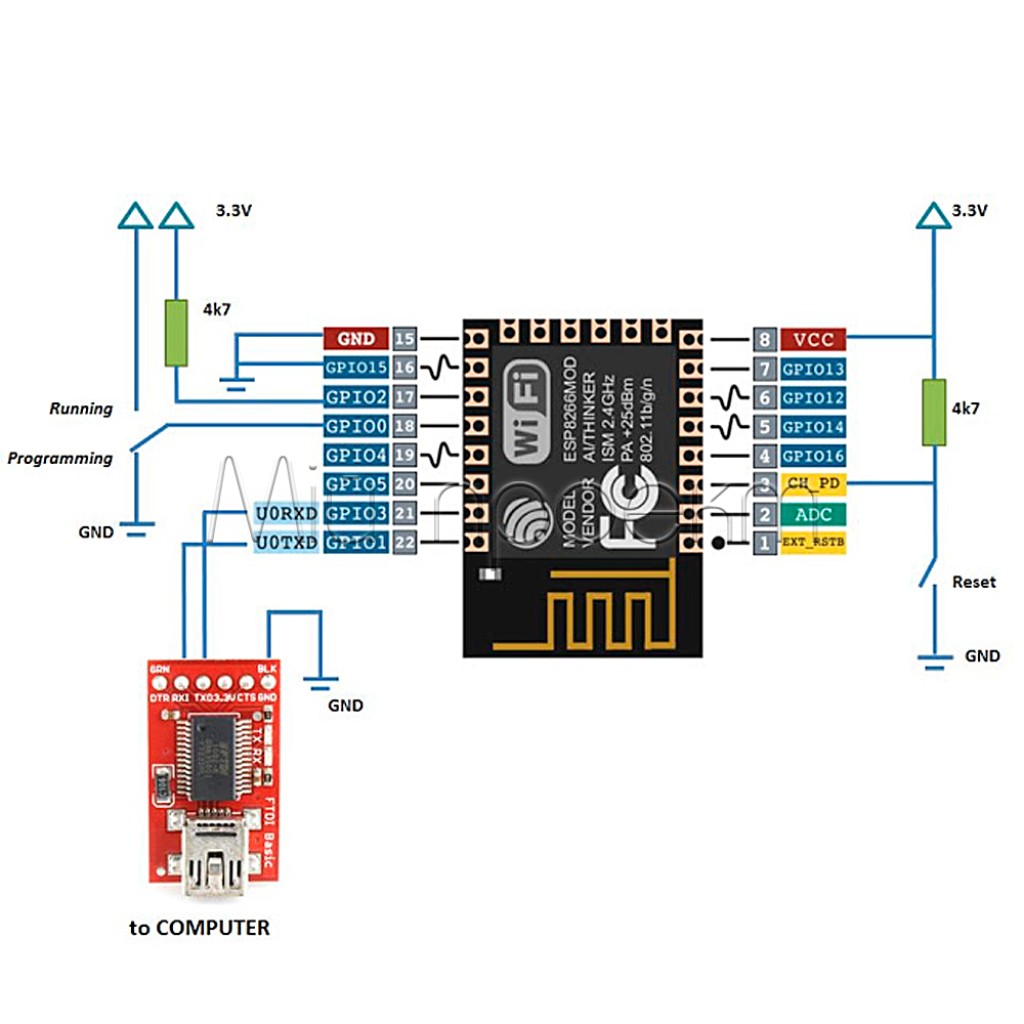

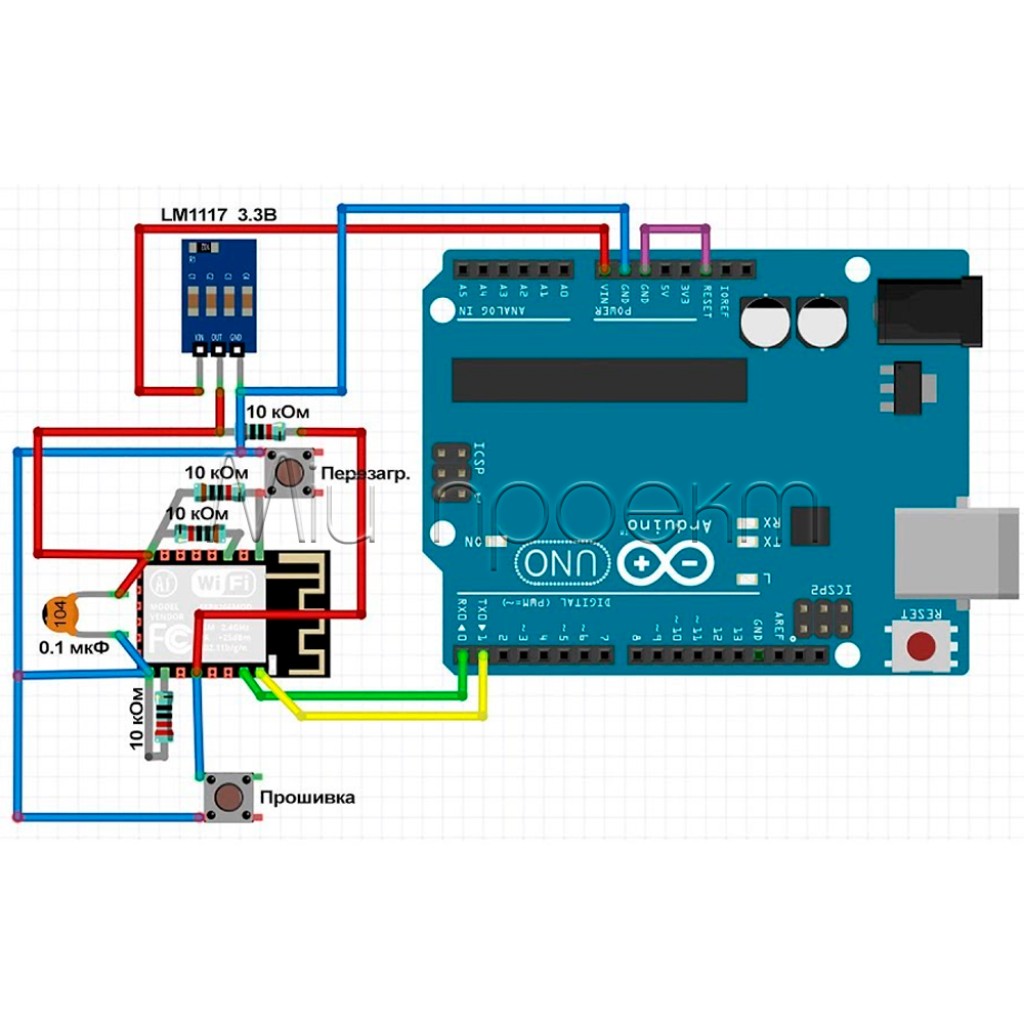

3.1. Описание обвязки

Фильтр питания:

  • Конденсатор 0.1 мкФ припаять между VCC (пин 8) и GND (пин 9 или 15) как можно ближе к модулю

Pull-up резисторы (необходимы для стабильной работы):

  • Резистор 10 кОм между RST (пин 1) и VCC (пин 8)
  • Резистор 10 кОм между EN/CH_PD (пин 3) и VCC (пин 8)
  • Резистор 10 кОм между GPIO0 (пин 12) и VCC (пин 8)

Кнопки (для программирования и сброса):

  • Кнопка RESET: между RST (пин 1) и GND (пин 9 или 15)
  • Кнопка FLASH/PROGRAM: между GPIO0 (пин 12) и GND (пин 9 или 15)

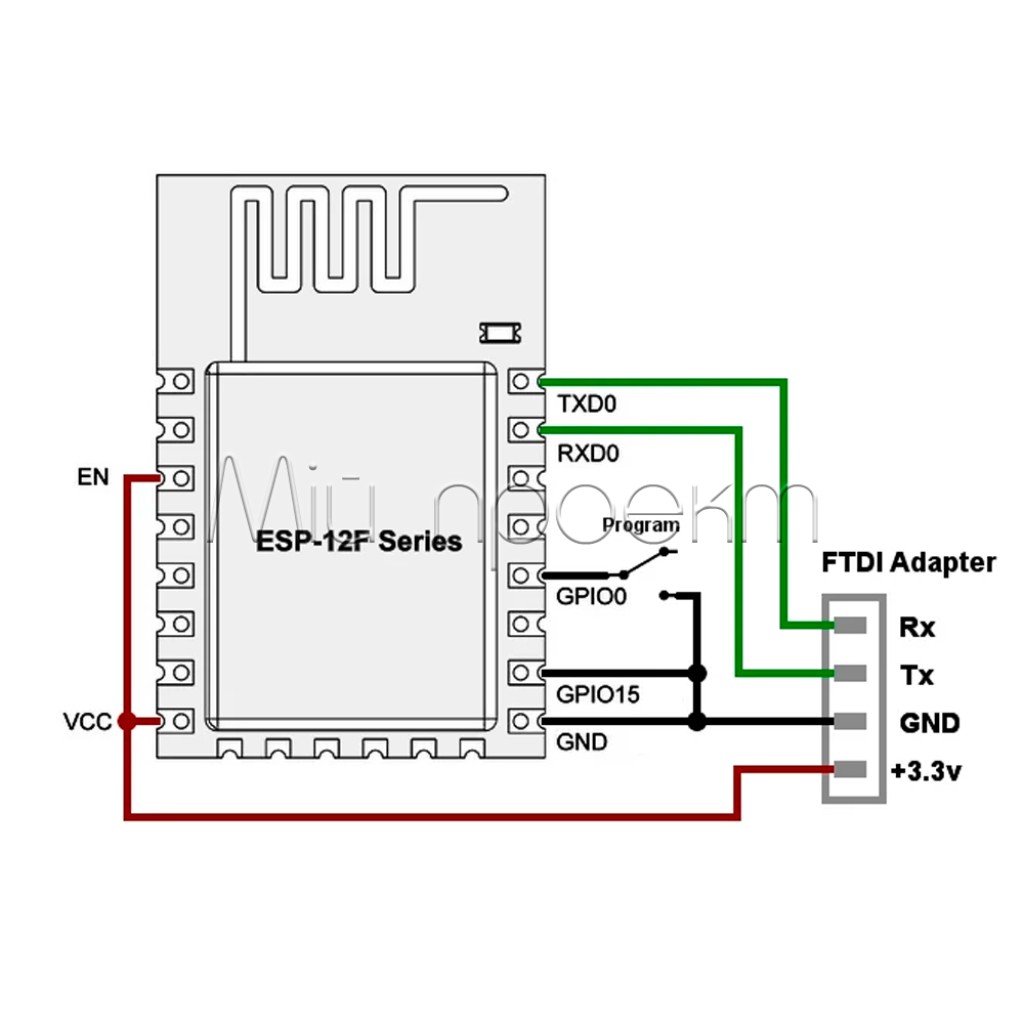

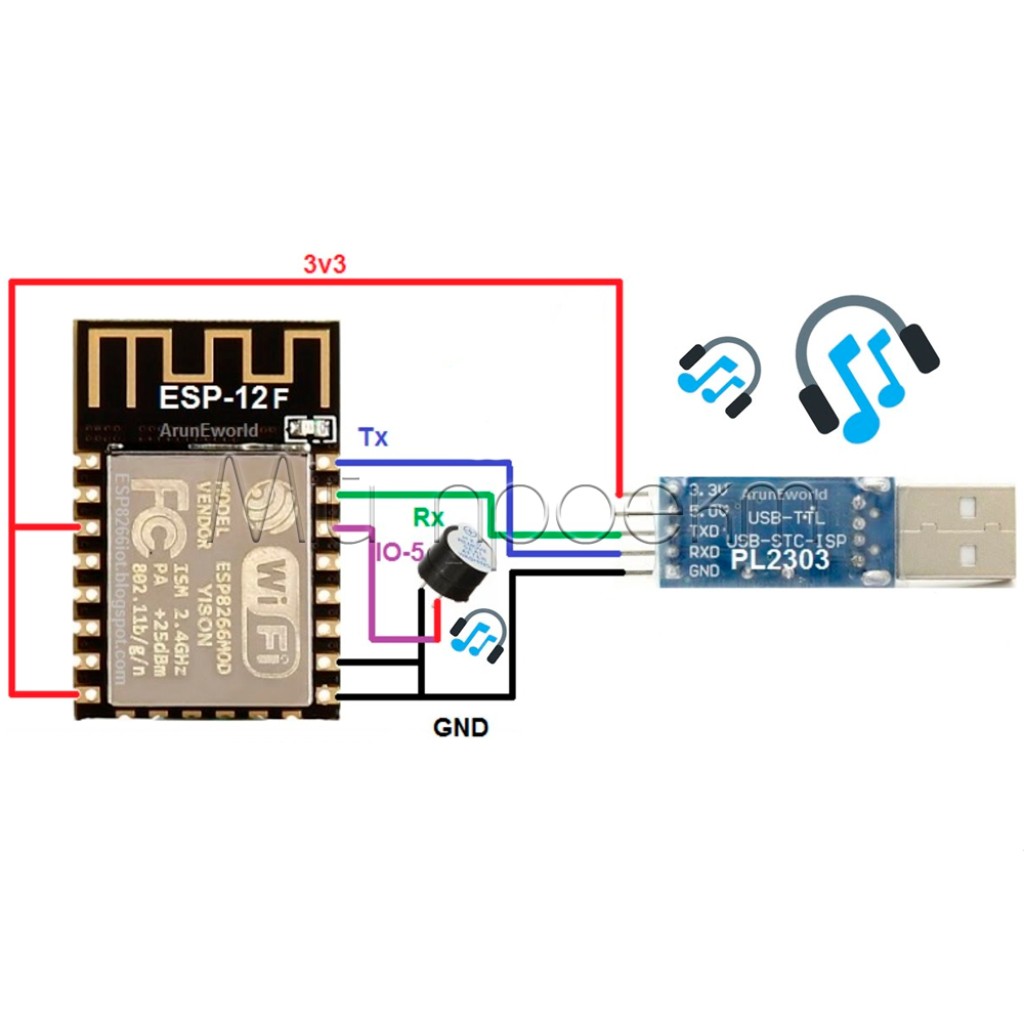

Подключение к USB-TTL конвертеру:

  • VCC (пин 8) → 3.3V на конвертере
  • GND (пин 9 или 15) → GND на конвертере
  • TXD0 (пин 21) → RX на конвертере
  • RXD0 (пин 22) → TX на конвертере
Обратите внимание на перекрёстное подключение для UART: TX модуля к RX конвертера и наоборот. Также убедитесь, что конвертер работает в режиме 3.3В, а не 5В!

4. Подготовка среды разработки

4.1. Установка Arduino IDE и библиотек

  1. Скачайте Arduino IDE с официального сайта.
  2. Установите IDE, следуя инструкциям.
  3. Откройте Arduino IDE и перейдите в: Файл → Настройки
  4. В поле "Дополнительные ссылки для Менеджера плат" добавьте:
    http://arduino.esp8266.com/stable/package_esp8266com_index.json
  5. Нажмите "OK".
  6. Перейдите в: Инструменты → Плата → Менеджер плат...
  7. Найдите "esp8266" и установите "ESP8266 by ESP8266 Community".
  8. Закройте менеджер плат.

4.2. Настройка платы

  1. Подключите USB-TTL конвертер к компьютеру.
  2. Выберите плату: Инструменты → Плата → ESP8266 Boards → Generic ESP8266 Module или NodeMCU 1.0 (ESP-12E Module).
  3. Выберите правильный COM-порт: Инструменты → Порт → COMx (где COMx - порт, который появился после подключения конвертера).
  4. Убедитесь, что другие настройки установлены корректно:
    • Flash Size: "4MB (FS:1MB, OTA:~1MB)"
    • Upload Speed: "115200" (можно попробовать увеличить до 921600 для ускорения)
    • CPU Frequency: "80 MHz"
Если вы не уверены, какой COM-порт выбрать, отключите конвертер, посмотрите список доступных портов, подключите снова и выберите новый порт в списке.

5. Процедура программирования

5.1. Вход в режим программирования (Flash/Bootloader)

  1. Нажмите и удерживайте кнопку FLASH (GPIO0 → GND).
  2. Не отпуская кнопку FLASH, нажмите и отпустите кнопку RESET (RST → GND).
  3. Отпустите кнопку FLASH.
  4. Модуль перейдёт в режим программирования.
sequenceDiagram
    participant F as Кнопка FLASH
    participant R as Кнопка RESET
    participant E as ESP8266-12F

    Note over F,E: Вход в режим программирования
    F->>E: Нажать (GPIO0 → GND)
    F->>E: Удерживать
    R->>E: Нажать и отпустить (RESET)
    Note over F,E: Модуль сбрасывается
    F->>E: Отпустить
    Note over E: Модуль в режиме программирования


5.2. Загрузка скетча "Blink" для проверки

// Базовый тест для ESP8266-12F // Facade // Мигание светодиодом на GPIO2 const int ledPin = 2; // GPIO2 обычно имеет встроенный LED на многих платах ESP void setup() { pinMode(ledPin, OUTPUT); // Устанавливаем пин как выход Serial.begin(115200); // Инициализируем последовательный порт Serial.println("ESP8266-12F Тест - LED Blink"); } void loop() { digitalWrite(ledPin, HIGH); // Включаем светодиод Serial.println("LED ON"); delay(1000); // Ждём 1 секунду digitalWrite(ledPin, LOW); // Выключаем светодиод Serial.println("LED OFF"); delay(1000); // Ждём 1 секунду }

5.3. Процесс загрузки

  1. Откройте Arduino IDE и вставьте тестовый скетч (или откройте свой).
  2. Переведите модуль в режим программирования с помощью кнопок FLASH и RESET (как описано выше).
  3. Нажмите кнопку "Загрузить" (стрелка вправо) в Arduino IDE.
  4. Следите за процессом компиляции и загрузки в нижней части окна IDE.
  5. После успешной загрузки ("100%"), нажмите кнопку RESET для перезапуска модуля и выполнения нового скетча.
Если всё настроено правильно, светодиод на GPIO2 (если он есть) начнёт мигать с интервалом в 1 секунду, а в мониторе последовательного порта появятся сообщения "LED ON" и "LED OFF".

6. Подключение к Wi-Fi сети

#include // Настройки Wi-Fi const char* ssid = "Ваша_сеть_WiFi"; const char* password = "Ваш_пароль_WiFi"; void setup() { Serial.begin(115200); Serial.println("\nЗапуск ESP8266-12F"); // Подключение к Wi-Fi WiFi.begin(ssid, password); Serial.print("Подключение к "); Serial.print(ssid); // Ожидание подключения while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(); Serial.println("Wi-Fi подключён!"); Serial.print("IP-адрес: "); Serial.println(WiFi.localIP()); } void loop() { // Ваш код для работы с Wi-Fi }

6.1. Режимы работы Wi-Fi

ESP8266-12F поддерживает три основных режима работы Wi-Fi:

Режим Описание Код для активации
Станция (STA) Подключается к существующей Wi-Fi сети WiFi.mode(WIFI_STA);
Точка доступа (AP) Создаёт собственную Wi-Fi сеть WiFi.mode(WIFI_AP);
Комбинированный (STA+AP) Подключается к существующей и создаёт свою сеть WiFi.mode(WIFI_AP_STA);

6.2. Создание собственной точки доступа

#include const char* ap_ssid = "ESP8266_AP"; const char* ap_password = "12345678"; // Минимум 8 символов void setup() { Serial.begin(115200); Serial.println("\nНастройка точки доступа..."); // Настройка точки доступа WiFi.mode(WIFI_AP); WiFi.softAP(ap_ssid, ap_password); Serial.print("Точка доступа создана: "); Serial.println(ap_ssid); Serial.print("IP-адрес точки доступа: "); Serial.println(WiFi.softAPIP()); } void loop() { // Ваш код для работы с точкой доступа }

7. Примеры применения ESP8266-12F

7.1. Веб-сервер для управления устройствами

#include #include const char* ssid = "Ваша_сеть_WiFi"; const char* password = "Ваш_пароль_WiFi"; ESP8266WebServer server(80); // Создаём сервер на порту 80 const int ledPin = 2; // Пин для управления светодиодом void setup() { pinMode(ledPin, OUTPUT); digitalWrite(ledPin, LOW); Serial.begin(115200); // Подключение к Wi-Fi WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(); Serial.print("Подключён к "); Serial.println(ssid); Serial.print("IP-адрес: "); Serial.println(WiFi.localIP()); // Обработчики для веб-сервера server.on("/", handleRoot); server.on("/on", handleOn); server.on("/off", handleOff); server.onNotFound(handleNotFound); server.begin(); Serial.println("Веб-сервер запущен"); } void loop() { server.handleClient(); // Обработка запросов клиентов } // Главная страница void handleRoot() { String html = ""; html += ""; html += ""; html += "ESP8266 Web Server"; html += ""; html += "

ESP8266-12F Веб-сервер

"; html += "

Управление светодиодом:

"; html += "ВКЛЮЧИТЬ"; html += "ВЫКЛЮЧИТЬ"; html += ""; server.send(200, "text/html", html); } // Включение светодиода void handleOn() { digitalWrite(ledPin, HIGH); server.sendHeader("Location", "/"); server.send(303); } // Выключение светодиода void handleOff() { digitalWrite(ledPin, LOW); server.sendHeader("Location", "/"); server.send(303); } // Страница не найдена void handleNotFound() { server.send(404, "text/plain", "Страница не найдена"); }

7.2. Датчик температуры и влажности с выводом данных в Интернет

#include #include #include // Необходимо установить библиотеку ThingSpeak const char* ssid = "Ваша_сеть_WiFi"; const char* password = "Ваш_пароль_WiFi"; #define DHTPIN 2 // GPIO2 для подключения датчика DHT #define DHTTYPE DHT22 // Тип датчика (DHT22 или DHT11) unsigned long channelID = 1234567; // ID вашего канала ThingSpeak const char* apiKey = "YOUR_API_KEY"; // API ключ для записи WiFiClient client; DHT dht(DHTPIN, DHTTYPE); void setup() { Serial.begin(115200); // Инициализация DHT сенсора dht.begin(); // Подключение к Wi-Fi WiFi.begin(ssid, password); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println(); Serial.println("Wi-Fi подключён"); Serial.print("IP-адрес: "); Serial.println(WiFi.localIP()); // Инициализация ThingSpeak ThingSpeak.begin(client); } void loop() { // Считывание данных с сенсора float humidity = dht.readHumidity(); float temperature = dht.readTemperature(); // Проверка, успешно ли считаны данные if (isnan(humidity) || isnan(temperature)) { Serial.println("Ошибка считывания с DHT сенсора!"); delay(2000); return; } // Вывод данных в последовательный порт Serial.print("Влажность: "); Serial.print(humidity); Serial.print("%, Температура: "); Serial.print(temperature); Serial.println("°C"); // Отправка данных на ThingSpeak ThingSpeak.setField(1, temperature); ThingSpeak.setField(2, humidity); int httpCode = ThingSpeak.writeFields(channelID, apiKey); if (httpCode == 200) { Serial.println("Данные успешно отправлены на ThingSpeak"); } else { Serial.print("Ошибка отправки данных. HTTP код: "); Serial.println(httpCode); } // ThingSpeak требует задержки минимум 15 секунд между обновлениями delay(15000); }

8. Схемы подключения популярных компонентов

8.1. Подключение DHT22 (датчик температуры и влажности)

DHT22 ESP8266-12F
VCC (пин 1) 3.3V (пин 8)
DATA (пин 2) GPIO2 (пин 13)
GND (пин 4) GND (пин 9 или 15)
Между VCC и DATA рекомендуется добавить подтягивающий резистор 10 кОм для стабильной работы датчика.

8.2. Подключение реле

Модуль реле ESP8266-12F
VCC 3.3V (пин 8) для реле 3.3V или внешний +5V для стандартных реле
GND GND (пин 9 или 15)
IN GPIO0 (пин 12) или другой доступный GPIO
Если вы используете модуль реле на 5V, он может некорректно срабатывать от логики 3.3V ESP8266. В таком случае используйте транзисторный ключ или модуль реле с оптоизоляцией.

8.3. Подключение OLED дисплея (I2C)

OLED дисплей ESP8266-12F
VCC 3.3V (пин 8)
GND GND (пин 9 или 15)
SCL GPIO4 (пин 11)
SDA GPIO5 (пин 10)

9. Экономия энергии и режимы сна

ESP8266-12F поддерживает различные режимы сна для экономии энергии:

Режим Описание Потребление Код активации
Modem-sleep Отключает Wi-Fi между передачами ~15mA WiFi.setSleepMode(WIFI_MODEM_SLEEP);
Light-sleep Отключает WiFi и снижает тактовую частоту ~0.9mA WiFi.setSleepMode(WIFI_LIGHT_SLEEP);
Deep-sleep Полное отключение, кроме RTC, пробуждение по таймеру ~20μA ESP.deepSleep(timeInMicroseconds);
// Пример использования Deep Sleep void setup() { Serial.begin(115200); Serial.println("ESP8266 проснулся!"); // Выполняем необходимые действия (считывание датчиков, отправка данных и т.д.) // Переходим в режим глубокого сна на 5 минут (5 * 60 * 1000000 микросекунд) Serial.println("Переходим в режим сна на 5 минут..."); ESP.deepSleep(5 * 60 * 1000000); } void loop() { // Этот код не выполняется при использовании deep sleep }
Для работы Deep Sleep нужно соединить пин GPIO16 (пин 4) с RST (пин 1). Это позволит RTC будильнику сбросить модуль после окончания периода сна.

10. Особенности и ограничения

Параметр Значение
Рабочее напряжение 3.0V — 3.6V (номинально 3.3V)
Ток потребления ~70mA (пик при передаче Wi-Fi)
Рабочая температура -40°C — 125°C
Доступно GPIO 11 пинов (GPIO0, 2, 4, 5, 9, 10, 12, 13, 14, 15, 16)
Аналоговые входы 1 (ADC) с диапазоном 0-1В
Интерфейсы UART, SPI, I2C, I2S, IR
Wi-Fi 802.11 b/g/n, +20 dBm выходная мощность

10.1. Функциональные ограничения

  • Аналоговый вход: Только один 10-битный аналоговый вход с ограничением напряжения до 1В.
  • GPIO9 и GPIO10: Используются для доступа к флеш-памяти, их использование может привести к нестабильной работе.
  • GPIO15: Имеет pull-down при старте, что может затруднить его использование для некоторых устройств.
  • GPIO0 и GPIO2: Имеют особое значение при загрузке, поэтому следует учитывать их состояние при начальной загрузке.
GPIO2 должен быть подтянут к высокому уровню (HIGH) во время загрузки, иначе модуль может не загрузиться. Аналогично GPIO0 определяет режим загрузки.

11. Практические советы по использованию

11.1. Стабильность питания

  • Качественный стабилизатор: Используйте качественный стабилизатор на 3.3В с возможностью выдачи пиков тока до 300мА.
  • Конденсаторы: Добавьте минимум один конденсатор 0.1мкФ и один электролитический 10-100мкФ около выводов питания для стабилизации напряжения.
  • Отдельное питание: Если модуль будет управлять реле или другими устройствами, потребляющими много энергии, обеспечьте для них отдельный источник питания.

11.2. Программирование и отладка

  • Постоянный программатор: Сделайте удобное устройство для программирования с переключателями для перехода в режим загрузки и обычный режим.
  • Последовательный порт: Активно используйте Serial.print() для отладки через монитор порта.
  • OTA обновления: Для финальных проектов реализуйте возможность обновления "по воздуху" (OTA), чтобы не разбирать устройство для каждого обновления.

11.3. Скорость и производительность

  • WiFi.persistent(false): Для уменьшения износа флеш-памяти и ускорения подключения к Wi-Fi.
  • Оптимизация памяти: ESP8266 имеет ограниченную RAM, поэтому избегайте больших буферов и используйте макрос F() для строк (например, Serial.println(F("Текст"))).
  • Избежание задержек: Используйте millis() вместо delay() для неблокирующего кода.
ESP8266-12F идеально подходит для проектов Интернета вещей (IoT), систем автоматизации дома, метеостанций, беспроводных датчиков и других проектов, где нужен компактный Wi-Fi модуль с большим количеством GPIO.
Важное замечание: Мы приложили усилия, чтобы эта инструкция была точной и полезной. Однако эта инструкция предоставляется как справочный материал. Электронные компоненты могут иметь вариации, а схемы подключения зависят от конкретных условий и вашего оборудования. Эта информация предоставляется "как есть", без гарантий полноты или безошибочности. Настоятельно рекомендуем проверять спецификации вашего модуля (datasheet), сверяться с другими источниками и, при малейших сомнениях, обращаться к квалифицированным специалистам, особенно при работе с напряжением 220В.

FAQ (частые вопросы)
